ما الذي يفعله محول التأريض فعليًا في أنظمة القدرة غير المؤرضة

في أنظمة القدرة غير المؤرضة، لا يعني «عدم وجود اتصال مقصود بالأرض» أن النظام معزول كهربائيًا من جميع النواحي العملية. فما زالت الشبكة تمتلك سعة موزعة إلى الأرض عبر الكابلات، وملفات المحولات، والمحركات، وموانع زيادة الجهد، وغيرها من المعدات. ولهذا السبب تحديدًا يصبح سلوك التأريض مسألة تصميمية مهمة، وليس مجرد مسألة نظرية. يُستخدم محول التأريض لإدخال نقطة تعادل متحكم بها في نظام لا توجد فيه نقطة تعادل طبيعية، بحيث يمكن مراقبة النظام وحمايته وتحقيق استقراره أثناء الظروف غير الطبيعية.

يبدأ الالتباس عادةً من المصطلحات. يفترض كثيرون أن محول التأريض موجود ببساطة من أجل «تأريض النظام». لكن الغرض منه عمليًا أكثر تحديدًا: فهو يمنح نظامًا ثلاثي الطور وثلاثي الأسلاك نقطة تعادل اصطناعية، بحيث يجد تيار التسلسل الصفري مسارًا للعودة. وبمجرد وجود هذا المسار، يمكن للمهندس توصيل مقاومات التأريض، والمفاعلات، والمرحلات، وأجهزة كشف الأعطال بطريقة يمكن التنبؤ بها. ومن دون نقطة المرجع هذه، قد يصعب اكتشاف أعطال الطور الواحد إلى الأرض، في حين تتعرض الأطوار السليمة لإجهاد جهد أعلى.

وتكتسب هذه التفرقة أهمية في المصانع الصناعية، وشبكات توزيع المرافق، ونقاط دمج مصادر الطاقة المتجددة، وعمليات التعدين، ومنشآت العمليات المعزولة التي لا تزال تستخدم ترتيبات غير مؤرضة أو مؤرضة بممانعة. والسؤال ليس ما إذا كان التأريض جيدًا أو سيئًا من الناحية المفاهيمية. بل يتمثل السؤال الحقيقي في كيفية تصرف النظام عند حدوث العطل الأول، والمدة التي يمكن للمعدات خلالها تحمل هذه الحالة، وما إذا كان المشغلون قادرين على تحديد موقع المشكلة قبل أن تتصاعد إلى عطل ثانٍ أو فشل في العزل في مكان آخر.

لماذا استُخدمت الأنظمة غير المؤرضة في البداية

اختيرت الأنظمة غير المؤرضة تاريخيًا من أجل استمرارية الخدمة. ففي نظام بسيط ثلاثي الطور لا يحتوي على اتصال أرضي مقصود، قد لا يتسبب عطل واحد بين خط والأرض في تيار عطل كبير فورًا. وهذا يعني أن العملية قد تستمر في العمل لفترة كافية لتمكين المشغلين من تحديد المشكلة، بدلًا من التعرض لإيقاف فوري. وفي بعض الصناعات، كانت هذه الميزة التشغيلية تُعد ذات قيمة.

لكن المقابل معروف جيدًا. فعند حدوث عطل أرضي في أحد الأطوار، يمكن أن يرتفع جهد الطورين السليمين بالنسبة إلى الأرض بشكل كبير، وغالبًا ما يقترب من جهد خط إلى خط بالنسبة إلى الأرض. ويجب على العزل الذي يتعرض عادةً لإجهاد أقل بين الطور والأرض أن يتحمل الآن حالة أكثر قسوة بكثير. وإذا وُجدت زيادة جهد عابرة، تصبح المخاطر أكثر خطورة. وفي الشبكات ذات مسارات الكابلات الطويلة، أو المعدات ذات التردد المتغير، أو العزل المتقادم، يمكن أن تصبح هذه الفلسفة التشغيلية مكلفة بدلًا من أن تكون مرنة.

وهنا يأتي دور محول التأريض. فهو لا يزيل جميع المخاطر، لكنه يجعل سلوك الأعطال في النظام قابلًا للإدارة.

ما الذي يفعله محول التأريض فعليًا

يوفر محول التأريض نقطة تعادل في نظام لا يملك، بخلاف ذلك، نقطة تعادل قابلة للاستخدام. وأكثر التصميمات شيوعًا هي محولات التأريض المتعرجة ومحولات التأريض نجمي-دلتا، التي تُستخدم خصيصًا لأغراض التأريض. ولا يتمثل دورها عادةً في تغذية الأحمال العادية بين الخط والتعادل، بل في التعامل مع مكونات التسلسل الصفري وإنشاء مرجع ثابت للأرض.

في الظروف العادية المتوازنة، قد يمر تيار ضئيل جدًا عبر محول التأريض. أما أثناء حدوث عطل واحد بين خط والأرض، فيوفر الجهاز المسار اللازم لعودة تيار العطل الأرضي. ويتيح ذلك عدة وظائف أساسية:

• إنشاء مرجع تعادل للنظام؛
• توصيل مقاومة تأريض أو مفاعل للحد من تيار العطل؛
• تشغيل مرحلات الحماية المستندة إلى تيار العطل الأرضي القابل للقياس أو إزاحة الجهد؛
• تقليل التعرض لزيادة الجهد العابرة مقارنةً بشبكة غير مؤرضة فعليًا؛
• تحسين تحديد موقع العطل والإشراف على النظام.

وبعبارة أخرى، يحول محول التأريض حالة عطل غامضة إلى حالة يمكن التحكم فيها. وتكمن قيمته العملية في ذلك.

لماذا يتحسن اكتشاف الأعطال بعد إضافته

تتمثل إحدى أكبر المشكلات التشغيلية في الأنظمة غير المؤرضة، ليس دائمًا في العطل الأول نفسه، بل في عدم اليقين المحيط به. فنظرًا إلى أن تيار العطل قد يكون منخفضًا جدًا، قد يعرف موظفو المصنع بوجود عطل أرضي، لكنهم يواجهون صعوبة في تحديد موقعه بسرعة. ويستمر النظام في العمل، لكنه يعمل الآن تحت إجهاد غير طبيعي. وإذا حدث عطل أرضي ثانٍ في طور آخر عند نقطة مختلفة من الشبكة، فقد تشبه النتيجة عطلًا بين طورين عبر الأرض، مع عواقب أكثر تدميرًا بكثير.

وباستخدام محول تأريض مع مقاومة تأريض لنقطة التعادل، يمكن للمصمم تحديد مستوى معروف لتيار العطل، يكون مرتفعًا بما يكفي لاكتشافه بواسطة المرحلات بشكل موثوق، ومنخفضًا بما يكفي للحد من الأضرار الحرارية والميكانيكية. ويمثل هذا التوازن جوهر ممارسة التأريض بالمقاومة. ولا يشكل المحول نفسه الحل الكامل؛ بل هو المكوّن الذي يتيح لمنظومة الحماية العمل.

بالنسبة إلى الباحثين عن المعلومات الذين يقارنون بين فئات المعدات، من المفيد الفصل بين هذه الوظيفة ووظيفة تحويل التوزيع القياسية. فالوحدة التقليدية لتوزيع القدرة مخصصة أساسًا لتغيير مستويات الجهد وتغذية الأحمال. أما محول التأريض فعادةً ما يتم تحديد مواصفاته وفقًا لسلوك تأريض النظام ومتطلبات تحمل الأعطال. وفي بعض المشاريع، تظهر الوظيفتان معًا في بيئة المحطة الفرعية نفسها. فعلى سبيل المثال، قد تتضمن الحزمة ترتيبًا للتأريض إلى جانب أحد أصول تحويل الجهد، مثل محول توزيع قدرة مغمور بالزيت بجهد 30kV/0.4kV، إلا أن الغرض الهندسي لكل جهاز مختلف، ولا ينبغي الخلط بينهما أثناء مراجعة المواصفات.

كيف يساعد في التحكم في مخاطر زيادة الجهد

عندما يقول المهندسون إن محول التأريض «يحقق استقرار» النظام غير المؤرض، فإنهم يشيرون عادةً إلى سلوك الجهد بين الطور والأرض والاستجابة العابرة. فقد يتعرض النظام الذي لا يحتوي على مرجع تعادل إلى إزاحة في نقطة التعادل أثناء الأعطال. وعندئذ قد تتعرض الأطوار السليمة لجهد مرتفع بالنسبة إلى الأرض. ويكون هذا الإجهاد الإضافي غير مرغوب فيه خصوصًا في الشبكات التي تحتوي على محركات قديمة، أو محولات من النوع الجاف، أو دوائر كابلات طويلة محمية، أو إلكترونيات قدرة حساسة أصلًا لتدهور العزل.

لا يزيل محول التأريض جميع الارتفاعات المفاجئة أو العابرات الناتجة عن عمليات الفصل والتوصيل. فما تزال موانع زيادة الجهد، وتنسيق العزل، وتصميم الكابلات، وتخطيط النظام عوامل مهمة. لكنه يمنح الشبكة علاقة محددة بالأرض، غالبًا من خلال عنصر ممانعة. ويقلل ذلك من طبيعة النظام «العائمة»، ويساعد في الحد من بعض حالات زيادة الجهد غير الطبيعية. وعمليًا، يمكن أن يحسن العمر المتوقع للمعدات ويقلل احتمال تحول عطل واحد غير مكتشف إلى مشكلة عزل أوسع.

الأنواع الشائعة: المتعرج مقابل نجمي-دلتا

ترتيبا محولات التأريض الأكثر شيوعًا هما الترتيب المتعرج وترتيب نجمي-دلتا.

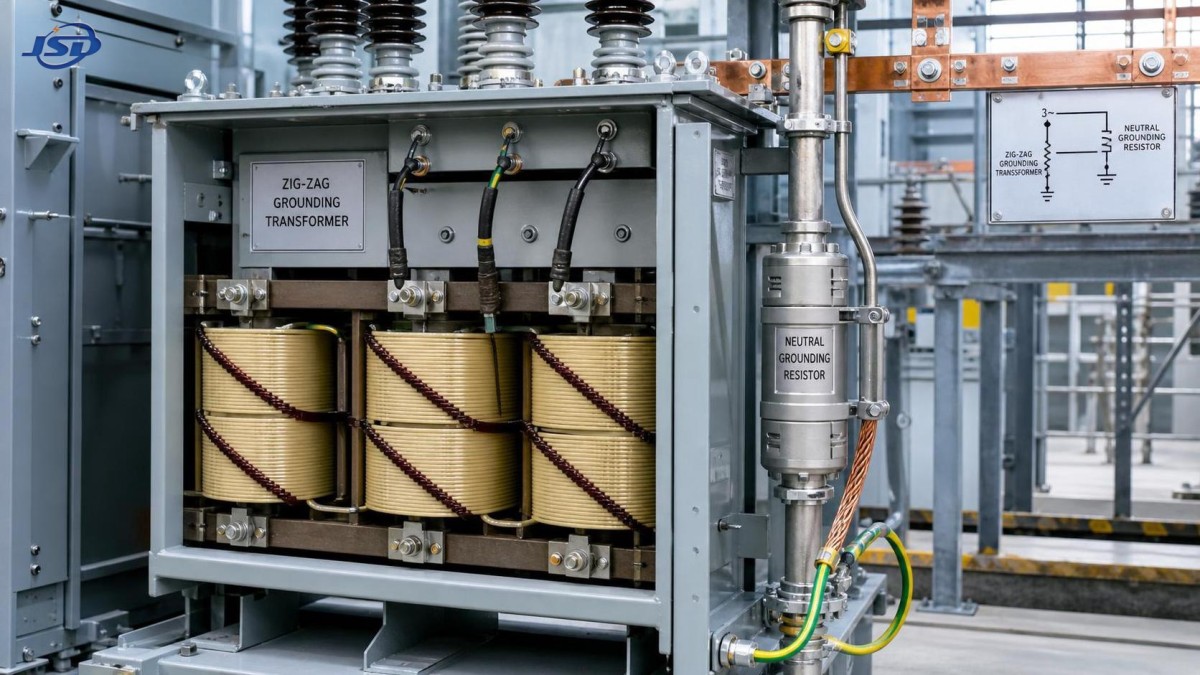

محولات التأريض المتعرجة شائعة لأنها مدمجة بالنسبة إلى مهام التأريض، ولا تتطلب في كثير من التطبيقات ملف حمل ثانويًا منفصلًا. ويسمح ترتيب ملفاتها بمرور تيار التسلسل الصفري مع الحفاظ على توازن الظروف العادية ثلاثية الطور. وبالنسبة إلى الأنظمة التي يتمثل هدفها الرئيسي في إنشاء نقطة تعادل وتوفير مسار عودة لتيار العطل الأرضي، غالبًا ما يكون الترتيب المتعرج خيارًا مباشرًا.

محولات التأريض نجمي-دلتا قادرة أيضًا على إنشاء نقطة تعادل، حيث يوفر ملف دلتا مسارًا لتيارات التسلسل الصفري. وقد يتم اختيار هذا التصميم عندما توجد أسباب أوسع في النظام لاستخدام هذا التكوين من المحولات، أو عندما تكون احتياجات الخدمات المساعدة للمحطة جزءًا من مفهوم التصميم العام. ويعتمد الاختيار على تحمل الأعطال، وفئة العزل، والحجم المادي، والفواقد، وبنية المحطة الفرعية المحيطة.

لا يوجد خيار «أفضل» على نحو عالمي. فالخيار الصحيح يعتمد على طريقة حماية الشبكة والدور المتوقع أن يؤديه المحول، إضافةً إلى التأريض وحده.

ما الذي لا يفعله محول التأريض

هنا غالبًا ما يؤدي سوء الفهم إلى قرارات غير مناسبة.

لا يجعل محول التأريض النظام مؤرضًا تأريضًا صلبًا تلقائيًا. ففي كثير من الحالات، يتم توصيله عمدًا بمقاومة أو مفاعل للحد من تيار العطل. كما أنه لا يحل محل التنسيق الصحيح للمرحلات، أو الحماية من زيادة الجهد، أو مراقبة العزل، أو صيانة الكابلات. وإذا كانت الشبكة تعاني من توافقيات مزمنة، أو ممارسات تركيب سيئة، أو معدات فصل متدهورة، فلن يؤدي تركيب محول تأريض إلى معالجة الأسباب الجذرية لهذه المشكلات.

كما لا ينبغي التعامل معه على أنه ملحق عام يمكن تركيبه في أي نظام جهد متوسط دون إجراء دراسة. إذ تؤثر طريقة التأريض في إعدادات المرحلات، وسلوك القوس الكهربائي، وتصنيفات المعدات، وأداء زيادة الجهد المؤقتة، والامتثال لمواصفات المشروع. ويمكن أن يؤدي افتراض خاطئ هنا إلى مشكلات لاحقة أثناء التشغيل التجريبي والتشغيل.

أين يُستخدم عادةً

تُستخدم محولات التأريض بشكل متكرر عندما يكون الجانب الثانوي لمحول المصدر موصلًا بنظام دلتا، أو عندما تفتقر أنظمة المولدات إلى نقطة تعادل، أو عندما يؤدي تمديد الشبكة إلى إدخال متطلبات تأريض لم يعالجها ترتيب المصدر الأصلي. وتشمل الأمثلة النموذجية:

• المصانع الصناعية التي تحتوي على أنظمة محركات ذات جهد متوسط؛
• منشآت التعدين والمعادن التي تكون فيها استمرارية التشغيل والإشراف على الأعطال مهمين على حد سواء؛
• أنظمة تجميع طاقة الرياح والطاقة الشمسية، بحسب فلسفة تصميم المشروع؛
• محطات التوزيع التابعة للمرافق التي تتطلب نقطة تأريض في نظام ثلاثي الأسلاك؛
• أنظمة القدرة المؤقتة أو المعيارية التي يجب إضافة مرجع تعادل مخصص إليها.

في هذه البيئات، غالبًا ما يكون محول التأريض جزءًا من استراتيجية حماية أكبر، وليس قرار شراء مستقلًا. ولهذا السبب تكون مستندات المشروع عادةً أهم من المعرفة العامة بكتالوجات المنتجات.

ما الذي ينبغي على واضعي المواصفات والمشترين مراجعته

بالنسبة إلى القراء في مرحلة البحث الأولية، لا يتمثل السؤال الأكثر فائدة في «ما أفضل محول تأريض؟»، بل في «ما هدف التأريض الذي يتطلبه المشروع؟». وتحدد الإجابة بقية العناصر.

وتشمل نقاط المراجعة الرئيسية عادةً:

• جهد النظام وتردده؛
• مستويات الأعطال المتاحة وتيار العطل الأرضي المطلوب؛
• ما إذا كان تأريض نقطة التعادل سيتم من خلال المقاومة أو المفاعلة أو طريقة أخرى؛
• التصنيف الحراري المستمر مقابل التصنيف الحراري لفترة قصيرة للمحول؛
• ظروف التركيب الداخلية أو الخارجية؛
• مستوى العزل وظروف الخدمة البيئية؛
• متطلبات تنسيق المرحلات والمراقبة؛
• المعايير المعمول بها ومواصفات المرفق أو المستخدم النهائي.

تركز فرق المشتريات أحيانًا بشكل كبير على سعر المحول، مع إيلاء اهتمام أقل لتصميم الحماية المحيط به. وهذا أمر محفوف بالمخاطر. فقد لا تتوافق الوحدة التي تبدو أقل تكلفة مع تصنيف مدة العطل المطلوب، أو تصميم الغلاف، أو حزمة الملحقات. وفي التوريد الدولي، يمكن أن تكون جودة المستندات، وسجلات الاختبارات، وسرعة الاستجابة الهندسية مهمة بقدر تكلفة التصنيع، ولا سيما عندما يكون الجهاز موصولًا بمقاومة تأريض مخصصة ومنظومة حماية.

عندما يتضمن المشروع أيضًا أصول تحويل توزيع مثل محول توزيع قدرة مغمور بالزيت بجهد 30kV/0.4kV، ينبغي على أصحاب المصلحة التأكد مما إذا كان حل التأريض مدمجًا على مستوى النظام أو تتم معالجته من خلال حزم معدات منفصلة. ويمنع ذلك خطأ شائعًا في المرحلة المبكرة، وهو افتراض أن وجود محول توزيع يحل تلقائيًا متطلبات تأريض نقطة التعادل في جميع أنحاء الشبكة.

المعايير والتحقق: يجب المتابعة بحذر

يرتبط تصميم محولات التأريض وتطبيقها عادةً بالمعايير الكهربائية المعترف بها، إلا أن الوثائق التنظيمية الحاكمة بدقة تعتمد على المنطقة، وفئة الجهد، ونوع المشروع. وقد تكون مواصفات IEEE وIEC والمواصفات الخاصة بالمرافق ذات صلة جميعًا. ونظرًا إلى اختلاف قابلية تطبيق المعايير، ينبغي التحقق من أي ادعاء متعلق بالامتثال على مستوى المشروع مقابل حزمة العطاء الفعلية ومتطلبات القوانين المحلية، بدلًا من افتراضه استنادًا إلى أدبيات المنتجات العامة. وعندما تكون التفاصيل غير واضحة، فإن الموقف الصحيح هو 【待核实】 إلى أن يتم التأكيد.

وتستحق الاختبارات الاهتمام أيضًا. وينبغي أن يتوقع المشترون مستندات اختبارات روتينية مناسبة لنوع المحول، وعندما تتضمن حزمة التأريض مقاومة أو لوحة مرحلات، ينبغي مراجعة التنسيق بين المكونات بدلًا من تقييمها بصورة منفصلة.

الخلاصة الأوسع

تكمن أهمية محول التأريض ليس في كونه جهازًا غير مألوف، بل في أنه يجعل سلوك النظام قابلًا للتنبؤ. ففي نظام قدرة غير مؤرض، تمثل إمكانية التنبؤ هذه ما يحول نقطة الضعف الخفية إلى نهج حماية هندسي. فهو ينشئ نقطة تعادل حيث لا توجد نقطة طبيعية، ويدعم التحكم في تيار العطل الأرضي، ويحسن اكتشاف الأعطال، ويساعد في تقليل التعرض لزيادة الجهد التي تصاحب عادةً النظام العائم.

وبالنسبة إلى أي شخص يبحث في الموضوع على المستوى الأساسي، فإن الفكرة الرئيسية بسيطة: لا تكمن قيمة محول التأريض في «إضافة التأريض» كخانة يتم تحديدها، بل في كيفية تغييره لأداء الأعطال، وتنسيق الحماية، وإجهاد العزل عبر الشبكة بأكملها. ولهذا يظل جهازًا مهمًا في توزيع القدرة الحديث، ولا سيما عندما يجب تحقيق توازن بين الموثوقية وإمكانية إدارة الأعطال، بدلًا من التعامل معهما كهدفين منفصلين.
