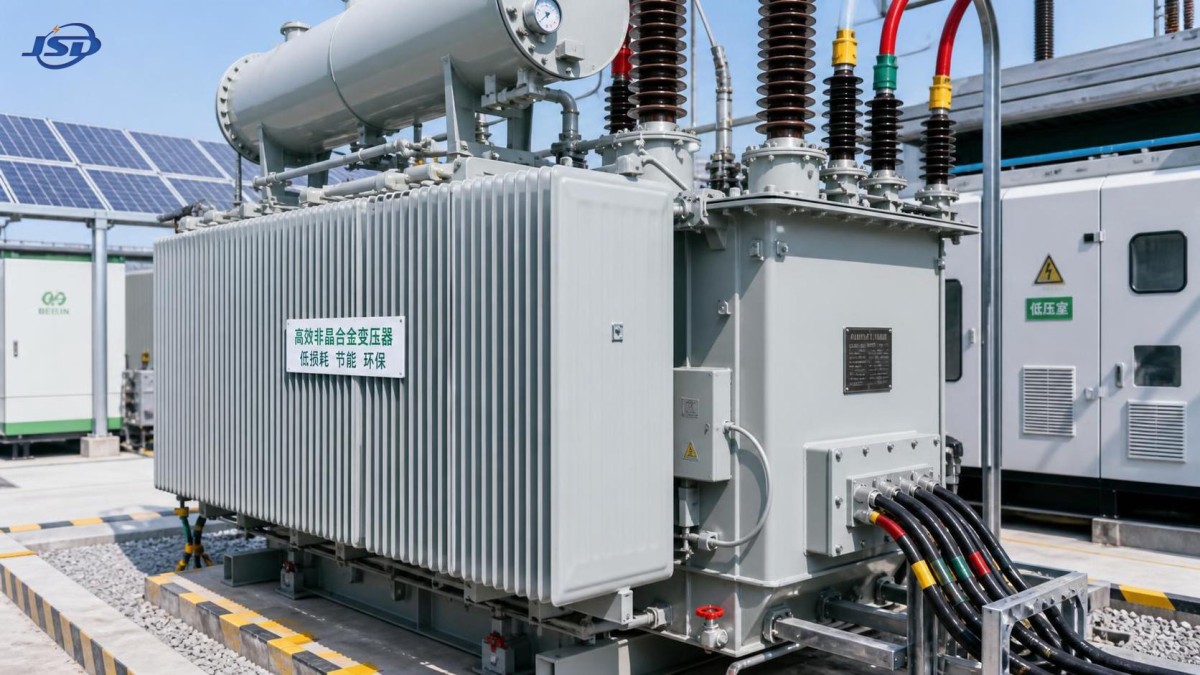

Où un transformateur en alliage amorphe permet de réaliser les plus grandes économies d’énergie

Où un transformateur à alliage amorphe permet de réaliser les plus grandes économies d’énergie

Pour de nombreux projets électriques, le coût réel d’un transformateur n’est pas déterminé le jour de son achat. Il se définit progressivement au fil des années d’exploitation, par des pertes qui continuent d’exister lorsque la charge est élevée, faible ou presque inexistante. C’est précisément pourquoi le transformateur à alliage amorphe retient particulièrement l’attention des ingénieurs et des décideurs financiers : il est conçu pour réduire les pertes à vide et, dans l’application appropriée, cela peut modifier davantage l’économie du cycle de vie qu’une légère différence de prix initial.

Le mot-clé ici est « l’application appropriée ». Un transformateur à alliage amorphe ne permet pas de réaliser les mêmes économies d’énergie partout. Son principal avantage apparaît dans les réseaux où les équipements restent sous tension 24 heures sur 24 et où les variations de charge sont importantes. Dans ces conditions, la réduction des pertes dans le noyau n’est pas un avantage théorique. Elle se manifeste à chaque heure où le transformateur reste en service.

Pour les décideurs d’entreprise qui comparent différentes solutions de distribution dans des sites industriels, des installations d’énergie renouvelable, des projets d’extension de réseaux électriques ou des systèmes d’infrastructure, la question pratique n’est pas de savoir si la technologie fonctionne. Il s’agit de déterminer où elle est la plus efficace, quels compromis doivent être pris en compte et comment évaluer si les économies seront significatives pour un projet donné.

Pourquoi les pertes à vide sont plus importantes que ne le pensent de nombreux acheteurs

Les pertes des transformateurs sont généralement étudiées en deux catégories : les pertes à vide et les pertes en charge. Les pertes à vide proviennent principalement du noyau magnétique et existent dès que le transformateur est sous tension. Les pertes en charge dépendent du courant et augmentent avec la demande. Dans les installations dont la charge est élevée et stable, les deux types de pertes sont importants. Toutefois, dans de nombreux réseaux de distribution réels, notamment ceux qui connaissent des pics quotidiens et de longues périodes creuses, les pertes à vide peuvent devenir le coût le plus difficile à réduire, car elles ne s’interrompent pratiquement jamais.

C’est là que le matériau du noyau amorphe présente son intérêt. Par rapport aux conceptions conventionnelles en acier au silicium, l’alliage amorphe est largement reconnu dans l’industrie pour sa capacité à réduire les pertes dans le noyau. Toutefois, l’économie exacte dépend de la puissance assignée du transformateur, du profil de charge, des heures de fonctionnement, des conditions ambiantes et des tarifs locaux de l’électricité. Elle doit être modélisée projet par projet plutôt que supposée à partir d’une simple ligne de catalogue.

Cela explique également pourquoi certains projets atteignent rapidement leur seuil de rentabilité alors que d’autres n’y parviennent pas. Un transformateur alimentant une usine avec un taux d’utilisation élevé et relativement constant peut justifier son investissement différemment d’un transformateur desservant un point de distribution faiblement chargé qui reste sous tension 24 heures sur 24 et 7 jours sur 7. Paradoxalement, le deuxième cas peut davantage bénéficier de la réduction des pertes à vide.

Les applications dans lesquelles les économies d’énergie sont généralement les plus visibles

Les services publics et les développeurs obtiennent souvent l’avantage le plus évident dans les vastes réseaux de distribution. Les transformateurs de distribution résidentiels et mixtes peuvent fonctionner une grande partie de leur durée de vie avec une charge partielle, tout en restant continuellement sous tension. Dans cette situation, la réduction des pertes dans le noyau sur un grand nombre d’unités installées peut produire un effet cumulé significatif. Même lorsque l’économie de chaque unité semble modeste sur le papier, l’impact à l’échelle du parc peut être difficile à ignorer.

Les sites industriels constituent également de bons candidats, mais pas automatiquement. Certains sites industriels fonctionnent selon des équipes, connaissent de fréquentes périodes de faible charge et maintiennent sous tension des transformateurs surdimensionnés pour assurer la redondance ou anticiper une extension future. Ce sont les cas dans lesquels un transformateur à alliage amorphe mérite souvent une analyse plus approfondie de son cycle de vie. Si une usine exploite un ou plusieurs transformateurs faiblement chargés pendant de longues périodes, l’hypothèse habituelle selon laquelle « l’industrie signifie que les pertes en charge dominent » peut être incomplète.

Les projets d’énergie nouvelle méritent également une attention particulière. Les installations solaires et éoliennes se caractérisent par leur variabilité. Leurs transformateurs peuvent rester sous tension même lorsque la production évolue fortement. Dans certaines configurations, notamment lorsque les conditions du site ou les profils de dispatching créent de longues périodes de faible production, la réduction des pertes à vide peut contribuer à limiter les pertes d’énergie évitables dans les équipements auxiliaires de l’installation.

Les réseaux d’infrastructure — auxiliaires de transport ferroviaire, systèmes municipaux, complexes commerciaux, hôpitaux, installations de support pour centres de données et nœuds de services publics — se situent souvent à mi-chemin entre la logique des services publics et celle de l’industrie. La fiabilité reste prioritaire, mais l’efficacité d’exploitation fait l’objet d’une attention accrue. Lorsque les transformateurs doivent fonctionner en continu et que les cycles de remplacement sont longs, même une réduction progressive des pertes devient stratégiquement pertinente.

Quand la technologie fait moins de différence

Tous les projets ne doivent pas nécessairement s’orienter vers une conception à noyau amorphe. Si un transformateur fonctionne à proximité de sa charge assignée pendant la majeure partie de sa durée de service, l’économie globale peut dépendre davantage des pertes en charge, de la conception du refroidissement et de la configuration du système. De même, si le transformateur n’est mis sous tension que par intermittence, l’avantage lié à la réduction des pertes à vide diminue.

Il existe également des contraintes pratiques. La conception mécanique, les conditions de transport, les exigences acoustiques, l’espace d’installation et les préférences en matière de maintenance peuvent tous influencer le choix final. Les différents marchés peuvent accorder la priorité à des normes de pertes ou à des méthodes d’approvisionnement différentes. Certains acheteurs optimisent strictement le coût total de possession ; d’autres doivent équilibrer l’efficacité énergétique et la standardisation des équipements existants.

C’est pourquoi les fournisseurs expérimentés ne réduisent pas la sélection d’un transformateur à une simple affirmation d’efficacité. Chez Jinshida Electric Power Technology Co., Ltd., la discussion la plus utile commence généralement par le profil d’exploitation, le niveau de tension, le régime de fonctionnement, les conditions environnementales et les exigences de conformité. Une équipe technique professionnelle et un processus de fabrication rigoureux sont importants, car l’efficacité théorique ne constitue qu’une partie du résultat ; un fonctionnement stable et fiable pendant toute la durée de vie du projet en est l’autre aspect, que les décideurs ne peuvent se permettre de négliger.

Une meilleure méthode pour évaluer les économies avant l’approvisionnement

La méthode d’évaluation la plus fiable est étonnamment simple : calculer les pertes à partir de la courbe de charge réelle, plutôt que d’utiliser une hypothèse de charge moyenne qui masque le comportement opérationnel. Les acheteurs demandent souvent les données de pertes assignées, mais celles-ci ne suffisent pas à elles seules. Une analyse interne plus utile prend en compte le nombre d’heures pendant lesquelles le transformateur reste sous tension, la plage de charge prévue au cours de la journée et de l’année, la possibilité qu’une extension future laisse l’unité sous-chargée pendant une longue période, ainsi que le coût local de l’électricité permettant d’évaluer l’incidence de ces pertes sur l’exploitation.

Il est également utile de comparer des solutions équivalentes. La classe de tension, la structure d’isolation, le mode de refroidissement, le matériau des enroulements et les normes applicables influencent tous les performances et le coût. Dans les applications de distribution immergées dans l’huile, par exemple, la question n’est pas simplement « amorphe ou conventionnel », mais de savoir si la conception complète du transformateur correspond au système qu’il dessert. Un projet nécessitant des performances robustes en distribution peut comparer des options telles que le transformateur de distribution électrique immergé dans l’huile 15 kV/0,4 kV avec d’autres configurations, les pertes d’énergie ne constituant qu’un des nombreux facteurs de décision.

C’est souvent à cette étape intermédiaire de l’évaluation que les coûts cachés apparaissent : surdimensionnement, faible utilisation annuelle, redondance inutile maintenue en permanence sous tension ou spécifications d’approvisionnement mettant l’accent sur le prix d’achat tout en négligeant les pertes d’exploitation. Aucun de ces problèmes n’est inhabituel. Ils sont suffisamment fréquents pour que de nombreuses discussions sur les équipements à « haut rendement » échouent, non pas parce que la technologie du transformateur est mal comprise, mais parce que le profil d’utilisation n’a jamais été défini avec précision.

Erreurs de décision courantes dans les projets industriels et d’infrastructure

Une erreur courante consiste à supposer que les économies les plus importantes réalisées avec un transformateur se produisent toujours à la charge maximale. Pour un transformateur à alliage amorphe, cela est souvent faux. Sa valeur principale apparaît généralement lorsque le transformateur reste sous tension pendant de nombreuses heures avec une puissance inférieure à sa puissance assignée.

Une autre erreur consiste à évaluer une seule unité isolément. Dans les campus industriels, les postes électriques, les portefeuilles de projets renouvelables et les infrastructures publiques, plusieurs transformateurs peuvent suivre le même profil de charge. De petites économies par unité peuvent devenir importantes à l’échelle d’un portefeuille, notamment pour les équipements ayant une longue durée de vie.

Une troisième erreur consiste à négliger la stabilité de la livraison et de la qualité. Le choix du matériau du noyau est important, mais le sont également le contrôle de la fabrication, la fiabilité de l’isolation et la constance d’un lot à l’autre. L’accent mis par Jinshida Electric sur la R&D, la fabrication avancée et une gestion rigoureuse de la qualité est pertinent pour une raison pratique : la réduction des pertes n’a de valeur que si elle s’accompagne d’un service fiable à long terme dans les projets de construction de réseaux, de fabrication industrielle, d’énergie nouvelle et d’infrastructure.

Il existe également la tentation d’appliquer une règle générale de retour sur investissement à tous les sites. Cela se vérifie rarement. La réponse réelle dépend des tarifs locaux, des heures d’exploitation, du calendrier de remplacement, de la logique de financement et du fait que l’efficacité soit évaluée par rapport à un équipement existant ou dans le cadre d’une nouvelle construction. En général, une comparaison spécifique au projet permet de prendre une décision beaucoup plus claire qu’une référence sectorielle généralisée.

Points à confirmer avant d’aller plus loin

Avant de choisir une solution à noyau amorphe, il est utile de confirmer plusieurs points avec les équipes d’ingénierie et d’approvisionnement : le profil de charge annuel réel, le pourcentage de temps pendant lequel le transformateur sera sous tension à faible charge, la définition éventuelle par les normes locales de limites de pertes ou d’exigences d’essai, l’importance de l’espace d’installation et de la sensibilité au bruit, ainsi que la nécessité éventuelle de standardiser l’équipement avec les installations existantes.

Il est également judicieux d’examiner l’environnement de maintenance. Les configurations immergées dans l’huile et de type sec, l’accessibilité du site, la température ambiante et les pratiques d’entretien peuvent toutes influencer l’orientation de conception privilégiée. Si le projet comprend à la fois des objectifs d’efficacité et des conditions d’exploitation exigeantes, le choix ne doit pas être réduit à une seule ligne de calcul.

Lorsque les pertes à vide représentent une part persistante des coûts d’exploitation, un transformateur à alliage amorphe constitue souvent l’un des moyens les plus rationnels de réduire les pertes d’énergie évitables. Lorsque les conditions de charge, les normes ou les contraintes du site orientent vers une autre solution, il convient de le reconnaître dès le début. Les meilleures décisions consistent généralement à aligner la technologie du transformateur sur le fonctionnement réel du système, et non sur son apparence dans un modèle simplifié d’approvisionnement.

Si une équipe de projet évalue actuellement différentes options, l’étape suivante la plus utile n’est pas de formuler une affirmation générale sur l’efficacité. Il s’agit d’effectuer une comparaison fondée sur le profil de charge, l’évaluation des pertes, la classe de tension et les exigences de livraison. C’est à ce moment que les plus grandes économies d’énergie deviennent visibles et que les hypothèses erronées sont le plus faciles à éviter.
