Что на самом деле делает заземляющий трансформатор в незаземленных энергосистемах

В незаземлённых энергосистемах «отсутствие преднамеренного соединения с землёй» не означает, что система на практике полностью электрически изолирована. Сеть по-прежнему имеет распределённую ёмкость относительно земли через кабели, обмотки трансформаторов, электродвигатели, ограничители перенапряжений и другое оборудование. Именно поэтому характеристики заземления становятся серьёзной проектной задачей, а не теоретическим вопросом. Заземляющий трансформатор используется для создания контролируемой нейтральной точки там, где она отсутствует естественным образом, чтобы систему можно было контролировать, защищать и стабилизировать в аварийных условиях.

Путаница обычно начинается с терминологии. Многие считают, что заземляющий трансформатор нужен просто для того, чтобы «заземлить систему». На практике его назначение более конкретно: он обеспечивает трёхфазную трёхпроводную систему искусственной нейтралью, создавая путь возврата для токов нулевой последовательности. После появления этого пути инженер может предсказуемым образом подключить заземляющие резисторы, реакторы, реле и устройства обнаружения повреждений. Без такой опорной точки однофазные замыкания на землю могут оставаться трудными для обнаружения, а исправные фазы подвергаются повышенному напряжению.

Это различие имеет значение на промышленных предприятиях, в распределительных сетях энергоснабжающих организаций, пунктах интеграции возобновляемой энергетики, на горнодобывающих объектах и на изолированных технологических объектах, где по-прежнему применяются незаземлённые системы или системы с заземлением через сопротивление. Вопрос заключается не в том, является ли заземление концептуально хорошим или плохим. Важно то, как система ведёт себя при первом повреждении, как долго оборудование может выдерживать такое состояние и смогут ли операторы обнаружить проблему до её перерастания во второе повреждение или пробой изоляции в другом месте.

Почему изначально применялись незаземлённые системы

Исторически незаземлённые системы выбирались для обеспечения непрерывности электроснабжения. В простой трёхфазной системе без преднамеренного соединения с землёй однофазное замыкание на землю может не вызвать сразу большой ток повреждения. Это позволяет технологическому процессу продолжаться достаточно долго, чтобы операторы выявили проблему, вместо немедленного отключения. В некоторых отраслях такое эксплуатационное преимущество считалось ценным.

Однако компромисс хорошо известен. При замыкании одной фазы на землю напряжение двух исправных фаз относительно земли может значительно повышаться, часто приближаясь к линейному напряжению относительно земли. Изоляция, которая обычно испытывает меньшее фазное напряжение относительно земли, теперь должна выдерживать значительно более тяжёлые условия. При наличии переходных перенапряжений риск становится ещё серьёзнее. В сетях с длинными кабельными линиями, оборудованием с регулируемой частотой или стареющей изоляцией такая эксплуатационная философия может оказаться скорее дорогостоящей, чем устойчивой.

Именно здесь появляется заземляющий трансформатор. Он не устраняет все риски, но делает поведение системы при повреждении управляемым.

Что фактически делает заземляющий трансформатор

Заземляющий трансформатор создаёт нейтральную точку в системе, в которой в противном случае отсутствует пригодная нейтраль. Наиболее распространёнными являются трансформаторы с зигзагообразным соединением и трансформаторы со схемой звезда–треугольник, предназначенные именно для заземления. Обычно их роль не заключается в питании обычных нагрузок «линия–нейтраль». Они предназначены для пропускания составляющих нулевой последовательности и создания стабильной опорной точки относительно земли.

При нормальных сбалансированных условиях через заземляющий трансформатор может протекать очень небольшой ток. Однако при однофазном замыкании на землю устройство обеспечивает необходимый путь возврата тока повреждения. Это позволяет выполнять несколько важных функций:

• создание нейтральной опорной точки системы;
• подключение заземляющего резистора или реактора для ограничения тока повреждения;
• работа защитных реле по измеряемому току замыкания на землю или смещению напряжения;
• снижение воздействия переходных перенапряжений по сравнению с действительно незаземлённой сетью;
• улучшение определения места повреждения и контроля системы.

Иными словами, заземляющий трансформатор превращает неопределённое аварийное состояние в контролируемое. В этом заключается его практическая ценность.

Почему после его установки улучшается обнаружение повреждений

Одной из основных эксплуатационных проблем незаземлённых систем является не всегда само первое повреждение, а неопределённость, связанная с ним. Поскольку ток повреждения может быть очень малым, персонал предприятия может знать о наличии замыкания на землю, но всё же испытывать трудности с его быстрым обнаружением. Система продолжает работать, но уже подвергается ненормальным нагрузкам. Если в другой точке сети на другой фазе возникает второе замыкание на землю, результат может быть похож на межфазное замыкание через землю, но с гораздо более разрушительными последствиями.

Используя заземляющий трансформатор с резистором заземления нейтрали, проектировщик может задать известный уровень тока повреждения, достаточно высокий для надёжного обнаружения реле, но достаточно низкий для ограничения термических и механических повреждений. Этот баланс является основой практики резистивного заземления. Сам трансформатор не является полным решением; это обеспечивающий компонент, который позволяет защитной схеме работать.

Для специалистов, сравнивающих категории оборудования, важно отделять эту функцию от обычного распределительного преобразования. Обычный распределительный трансформатор в первую очередь предназначен для изменения уровней напряжения и питания нагрузок. Заземляющий трансформатор обычно выбирается с учётом характеристик заземления системы и требований к режиму повреждения. В некоторых проектах обе функции присутствуют на одной подстанции. Например, комплект может включать систему заземления наряду с оборудованием преобразования напряжения, таким как масляный силовой распределительный трансформатор 30 кВ/0,4 кВ, однако инженерное назначение каждого устройства различается, и при рассмотрении спецификации их не следует смешивать.

Как он помогает контролировать риск перенапряжения

Когда инженеры говорят, что заземляющий трансформатор «стабилизирует» незаземлённую систему, обычно имеется в виду поведение напряжения фаза–земля и реакция на переходные процессы. Система без нейтральной опорной точки может испытывать смещение нейтрали при повреждениях. В результате напряжение исправных фаз относительно земли может повышаться. Дополнительная нагрузка особенно нежелательна в сетях со старыми двигателями, сухими трансформаторами, длинными экранированными кабельными цепями или силовой электроникой, уже чувствительной к ухудшению изоляции.

Заземляющий трансформатор не устраняет все импульсные или коммутационные переходные процессы. Ограничители перенапряжений, координация изоляции, конструкция кабелей и конфигурация системы по-прежнему имеют значение. Он создаёт определённую связь сети с землёй, часто через импедансный элемент. Это уменьшает «плавающий» характер системы и помогает ограничить некоторые аномальные перенапряжения. На практике это может увеличить ожидаемый срок службы оборудования и снизить вероятность того, что одно необнаруженное повреждение перерастёт в более серьёзную проблему с изоляцией.

Распространённые типы: зигзагообразная схема и звезда–треугольник

Наиболее часто применяются два варианта заземляющих трансформаторов: зигзагообразный и со схемой звезда–треугольник.

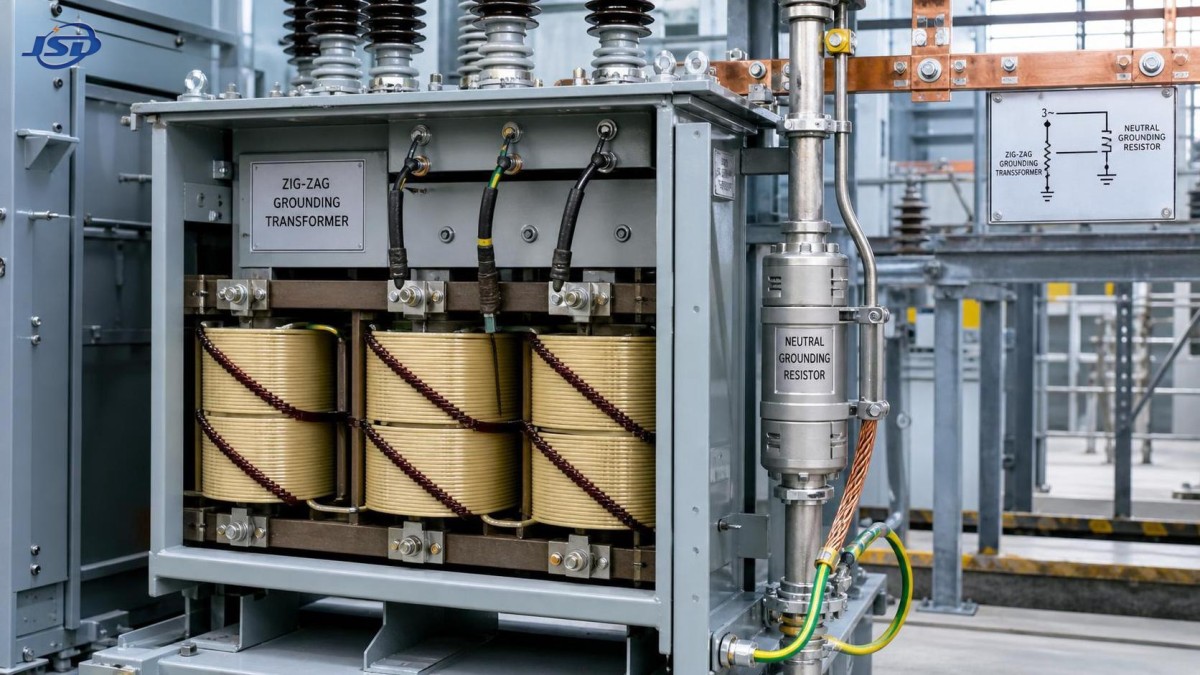

Заземляющие трансформаторы с зигзагообразным соединением популярны благодаря компактности при выполнении функции заземления и отсутствию необходимости в отдельной вторичной нагрузочной обмотке во многих применениях. Их схема обмоток позволяет протекать току нулевой последовательности, сохраняя баланс нормальных трёхфазных режимов. Для систем, где основной задачей является создание нейтрали и обеспечение возврата тока замыкания на землю, зигзагообразная схема часто является очевидным выбором.

Заземляющие трансформаторы со схемой звезда–треугольник также могут создавать нейтральную точку, при этом обмотка треугольника обеспечивает путь для токов нулевой последовательности. Такая конструкция может выбираться при наличии более широких системных причин для использования этой схемы или когда потребности вспомогательного питания подстанции являются частью общей концепции проекта. Выбор зависит от режима повреждения, класса изоляции, занимаемой площади, потерь и архитектуры окружающей подстанции.

Универсально «лучшего» варианта не существует. Правильный выбор зависит от того, как защищена сеть и какие функции трансформатор должен выполнять помимо заземления.

Чего не делает заземляющий трансформатор

Именно здесь недопонимание часто приводит к ошибочным решениям.

Заземляющий трансформатор автоматически не делает систему глухозаземлённой. Во многих случаях он намеренно соединяется с резистором или реактором, чтобы ограничить ток повреждения. Он также не заменяет правильную координацию реле, защиту от перенапряжений, контроль изоляции или техническое обслуживание кабелей. Если в сети имеются постоянные гармоники, плохое качество монтажа или изношенное коммутационное оборудование, установка заземляющего трансформатора не устранит первопричины.

Его также не следует рассматривать как универсальный аксессуар, который можно установить в любую систему среднего напряжения без предварительного анализа. Метод заземления влияет на настройки реле, характеристики дугового пробоя, номинальные параметры оборудования, поведение при временных перенапряжениях и соответствие проектным спецификациям. Ошибочное предположение на этом этапе может создать последующие проблемы при вводе в эксплуатацию и работе.

Где он обычно применяется

Заземляющие трансформаторы часто применяются там, где вторичная обмотка питающего трансформатора соединена в треугольник, где генераторные системы не имеют нейтрали или где расширение сети создаёт требования к заземлению, не учтённые исходной схемой источника. Типичные примеры включают:

• промышленные предприятия с системами двигателей среднего напряжения;
• горнодобывающие и металлургические объекты, где важны как непрерывность работы, так и контроль повреждений;
• ветровые и солнечные системы сбора электроэнергии — в зависимости от проектной концепции;
• распределительные подстанции энергоснабжающих организаций, которым требуется точка заземления в трёхпроводной системе;
• временные или модульные энергосистемы, в которых необходимо добавить отдельную нейтральную опорную точку.

В таких условиях заземляющий трансформатор часто является частью более широкой стратегии защиты, а не самостоятельным решением о покупке. Поэтому проектная документация обычно важнее знакомства с каталогом.

На что следует обращать внимание проектировщикам и покупателям

Для специалистов, находящихся на начальном этапе изучения, наиболее полезен вопрос не «Какой заземляющий трансформатор лучше?», а «Какую задачу заземления должен решить проект?» Ответ определяет всё остальное.

Обычно рассматриваются следующие основные параметры:

• напряжение и частота системы;
• доступные уровни токов повреждения и требуемый ток замыкания на землю;
• будет ли заземление нейтрали осуществляться через сопротивление, реактивное сопротивление или другим способом;
• длительный и кратковременный тепловые номиналы трансформатора;
• условия установки внутри или снаружи помещения;
• уровень изоляции и условия окружающей среды;
• требования к координации и контролю реле;
• применимые стандарты и спецификации энергоснабжающей организации или конечного пользователя.

Закупочные команды иногда уделяют слишком много внимания цене трансформатора и недооценивают окружающую его систему защиты. Это рискованно. Устройство с якобы более низкой стоимостью может не соответствовать требуемой длительности протекания тока повреждения, конструкции корпуса или комплекту вспомогательных устройств. При международных закупках качество документации, протоколы испытаний и оперативность инженерной поддержки могут быть не менее важны, чем производственная себестоимость, особенно если устройство будет связано с изготовленным по индивидуальному заказу резистором заземления и схемой защиты.

Если проект также включает распределительное трансформаторное оборудование, например масляный силовой распределительный трансформатор 30 кВ/0,4 кВ, заинтересованным сторонам следует подтвердить, интегрировано ли решение по заземлению на уровне системы или реализовано отдельными комплектами оборудования. Это позволяет избежать распространённой ошибки на раннем этапе: предположения, что наличие распределительного трансформатора автоматически решает требования к заземлению нейтрали во всей сети.

Стандарты и проверка: действуйте внимательно

Проектирование и применение заземляющих трансформаторов обычно связаны с признанными электротехническими стандартами, однако конкретные нормативные документы зависят от региона, класса напряжения и типа проекта. Могут иметь значение спецификации IEEE, IEC и требования конкретной энергоснабжающей организации. Поскольку применимость стандартов различается, любое утверждение о соответствии на уровне проекта следует проверять по фактическому пакету тендерной документации и местным нормативным требованиям, а не принимать на основании общей информации о продукте. Если детали неясны, корректный статус — 【требует проверки】 до подтверждения.

Испытания также требуют внимания. Покупатели должны ожидать комплект протоколов приёмо-сдаточных испытаний, соответствующих типу трансформатора, а если комплект заземления включает резистор или панель реле, координацию между компонентами следует рассматривать совместно, а не оценивать их изолированно.

Главный вывод

Заземляющий трансформатор важен не потому, что является необычным устройством, а потому, что делает поведение системы предсказуемым. В незаземлённой энергосистеме именно эта предсказуемость превращает скрытую уязвимость в инженерно разработанный подход к защите. Он создаёт отсутствующую нейтраль, поддерживает контролируемый ток замыкания на землю, улучшает обнаружение повреждений и помогает снизить воздействие перенапряжений, которые в противном случае сопровождают плавающую систему.

Для всех, кто изучает эту тему на базовом уровне, основной вывод прост: ценность заземляющего трансформатора заключается не в формальном «добавлении заземления». Она состоит в том, как он изменяет характеристики повреждений, координацию защиты и нагрузку на изоляцию во всей сети. Поэтому он остаётся востребованным устройством в современных распределительных сетях, особенно там, где необходимо сбалансировать надёжность и управляемость повреждений, а не рассматривать их как отдельные задачи.
