O que um transformador de aterramento realmente faz em sistemas elétricos não aterrados

Em sistemas de energia não aterrados, “nenhuma conexão intencional com a terra” não significa que o sistema esteja eletricamente isolado em todos os sentidos práticos. A rede ainda possui capacitância distribuída para a terra por meio de cabos, enrolamentos de transformadores, motores, para-raios e outros equipamentos. É exatamente por isso que o comportamento do aterramento se torna uma questão séria de projeto, e não apenas teórica. Um transformador de aterramento é utilizado para introduzir um ponto neutro controlado onde ele não existe naturalmente, permitindo que o sistema seja monitorado, protegido e estabilizado durante condições anormais.

A confusão geralmente começa pela linguagem. Muitas pessoas presumem que um transformador de aterramento existe simplesmente para “aterrar o sistema”. Na prática, sua finalidade é mais específica: ele fornece um neutro artificial a um sistema trifásico de três fios, de modo que a corrente de sequência zero tenha um caminho de retorno. Uma vez estabelecido esse caminho, o engenheiro pode conectar resistores de aterramento, reatores, relés e dispositivos de detecção de falhas de maneira previsível. Sem esse ponto de referência, as falhas monofásicas à terra podem continuar difíceis de detectar, enquanto as fases sãs ficam expostas a uma tensão mais elevada.

Essa distinção é importante em plantas industriais, redes de distribuição de concessionárias, pontos de integração de energias renováveis, operações de mineração e instalações de processo isoladas, onde ainda são utilizados arranjos não aterrados ou aterrados por impedância. A questão não é saber se o aterramento é conceitualmente bom ou ruim. A verdadeira questão é como o sistema se comporta quando ocorre a primeira falha, por quanto tempo o equipamento consegue suportar essa condição e se os operadores podem localizar o problema antes que ele evolua para uma segunda falha ou para uma falha de isolamento em outro ponto.

Por que os sistemas não aterrados foram utilizados inicialmente

Historicamente, os sistemas não aterrados foram selecionados pela continuidade do serviço. Em um sistema trifásico simples sem conexão intencional com a terra, uma falha monofásica à terra pode não provocar imediatamente uma corrente de falha elevada. Isso significa que o processo pode continuar funcionando por tempo suficiente para que os operadores identifiquem o problema, em vez de ocorrer uma parada instantânea. Em alguns setores, essa vantagem operacional era considerada valiosa.

Mas a compensação é bem conhecida. Durante uma falha à terra em uma fase, a tensão das duas fases sãs em relação à terra pode aumentar significativamente, muitas vezes aproximando-se da tensão fase-fase em relação à terra. O isolamento que normalmente suporta uma tensão fase-terra menor precisa então suportar uma condição muito mais severa. Se houver sobretensões transitórias, o risco se torna ainda mais sério. Em redes com longos trechos de cabos, equipamentos de frequência variável ou isolamento envelhecido, essa filosofia operacional pode se tornar dispendiosa em vez de resiliente.

É nesse ponto que o transformador de aterramento entra em cena. Ele não elimina todos os riscos, mas torna o comportamento de falha do sistema administrável.

O que o transformador de aterramento realmente faz

Um transformador de aterramento fornece um ponto neutro a um sistema que, de outra forma, não teria um neutro utilizável. Os projetos mais comuns são os transformadores de aterramento zig-zag e os transformadores estrela-triângulo utilizados especificamente para a função de aterramento. Sua função normalmente não é alimentar cargas lineares-neutro normais. Sua função é conduzir componentes de sequência zero e estabelecer uma referência estável em relação à terra.

Em condições normais equilibradas, pode circular uma corrente muito pequena pelo transformador de aterramento. Durante uma falha monofásica à terra, entretanto, o dispositivo fornece o caminho necessário para o retorno da corrente de falha à terra. Isso permite várias funções essenciais:

• criação de uma referência neutra para o sistema;
• conexão de um resistor ou reator de aterramento para limitar a corrente de falha;
• operação de relés de proteção com base em corrente de falha à terra mensurável ou deslocamento de tensão;
• redução da exposição a sobretensões transitórias em comparação com uma rede verdadeiramente não aterrada;
• melhoria da localização de falhas e da supervisão do sistema.

Em outras palavras, o transformador de aterramento transforma uma condição de falha ambígua em uma condição controlada. Esse é o seu valor prático.

Por que a detecção de falhas melhora após sua instalação

Um dos maiores problemas operacionais dos sistemas não aterrados nem sempre é a primeira falha em si, mas a incerteza relacionada a ela. Como a corrente de falha pode ser muito baixa, a equipe da planta pode saber que existe uma falha à terra, mas ainda assim ter dificuldade para localizá-la rapidamente. O sistema continua operando, porém sob uma condição anormal. Se ocorrer uma segunda falha à terra em outra fase e em um ponto diferente da rede, o resultado pode se assemelhar a uma falha fase-fase através da terra, com consequências muito mais destrutivas.

Ao utilizar um transformador de aterramento com um resistor de aterramento do neutro, o projetista pode definir um nível conhecido de corrente de falha, suficientemente alto para permitir a detecção confiável pelos relés, mas baixo o bastante para limitar os danos térmicos e mecânicos. Esse equilíbrio é o princípio central da prática de aterramento por resistência. O transformador, por si só, não é a solução completa; ele é o componente habilitador que permite o funcionamento do esquema de proteção.

Para pesquisadores que comparam categorias de equipamentos, é útil separar essa função da transformação de distribuição convencional. Uma unidade de distribuição convencional destina-se principalmente a alterar os níveis de tensão e alimentar cargas. Um transformador de aterramento normalmente é especificado com base no comportamento de aterramento do sistema e nos requisitos de serviço durante falhas. Em alguns projetos, ambas as funções aparecem no mesmo ambiente de subestação. Por exemplo, um pacote pode incluir um arranjo de aterramento juntamente com um equipamento de conversão de tensão, como o Transformador de Distribuição de Potência Imerso em Óleo de 30kV/0.4kV, mas a finalidade de engenharia de cada dispositivo é diferente e não deve ser confundida durante a análise das especificações.

Como ele ajuda a controlar o risco de sobretensão

Quando os engenheiros afirmam que um transformador de aterramento “estabiliza” um sistema não aterrado, normalmente estão se referindo ao comportamento da tensão fase-terra e à resposta transitória. Um sistema sem referência neutra pode sofrer deslocamento do neutro durante as falhas. As fases sãs podem então apresentar uma tensão elevada em relação à terra. Esse esforço adicional é especialmente indesejável em redes com motores antigos, transformadores do tipo seco, circuitos de cabos blindados longos ou eletrônica de potência já sensível à degradação do isolamento.

Um transformador de aterramento não elimina todos os surtos ou transitórios de manobra. Para-raios, coordenação de isolamento, projeto dos cabos e configuração do sistema continuam sendo importantes. O que ele faz é fornecer à rede uma relação definida com a terra, frequentemente por meio de um elemento de impedância. Isso reduz o caráter “flutuante” do sistema e ajuda a limitar determinadas condições anormais de sobretensão. Na prática, ele pode melhorar a expectativa de vida dos equipamentos e reduzir a probabilidade de que uma falha não detectada evolua para um problema de isolamento mais amplo.

Tipos comuns: zig-zag versus estrela-triângulo

Os dois arranjos de transformadores de aterramento encontrados com maior frequência são o zig-zag e o estrela-triângulo.

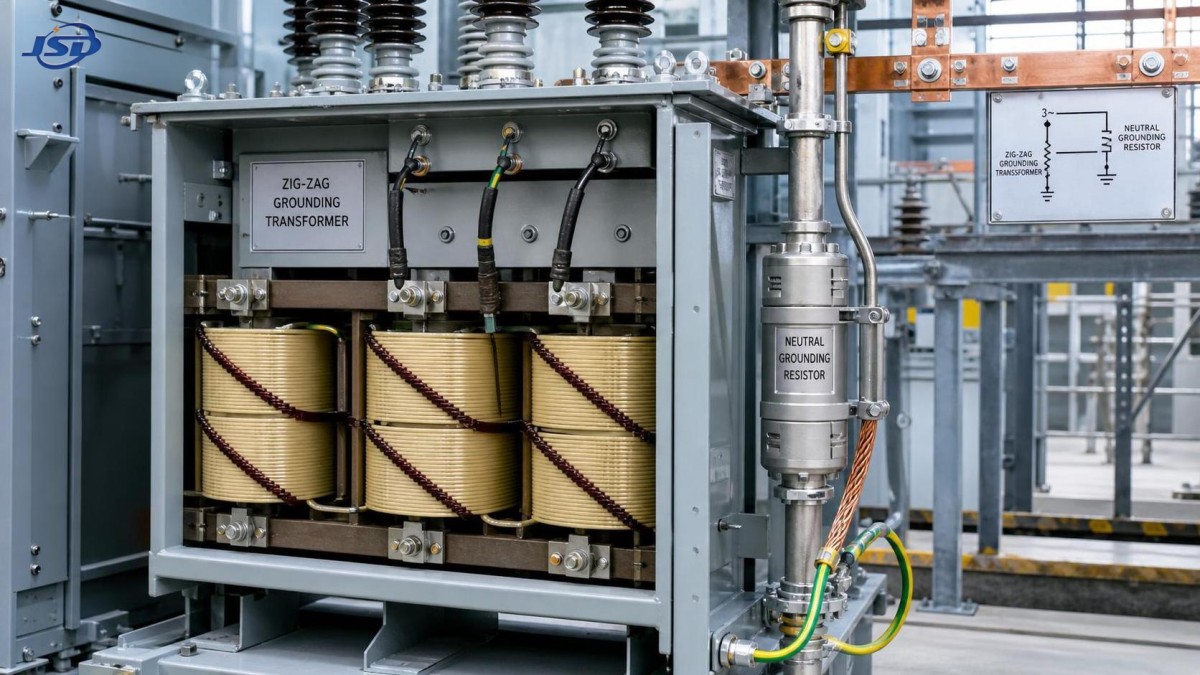

Os transformadores de aterramento zig-zag são populares porque são compactos para a função de aterramento e, em muitas aplicações, não exigem um enrolamento secundário de carga separado. A disposição dos enrolamentos permite a circulação da corrente de sequência zero, mantendo o equilíbrio das condições trifásicas normais. Para sistemas cujo principal objetivo é criar um neutro e fornecer um caminho de retorno para a corrente de falha à terra, o zig-zag costuma ser a escolha mais direta.

Os transformadores de aterramento estrela-triângulo também podem estabelecer um ponto neutro, com o enrolamento em triângulo fornecendo um caminho para as correntes de sequência zero. Esse projeto pode ser selecionado quando há razões mais amplas no sistema para utilizar essa configuração de transformador ou quando as necessidades de serviços auxiliares da subestação fazem parte do conceito geral do projeto. A seleção depende da capacidade para serviço de falha, da classe de isolamento, das dimensões físicas, das perdas e da arquitetura da subestação ao redor.

Não existe uma opção universalmente “melhor”. A escolha correta depende da forma como a rede é protegida e da função que se espera que o transformador desempenhe além do aterramento.

O que um transformador de aterramento não faz

É nesse ponto que os mal-entendidos frequentemente levam a decisões inadequadas.

Um transformador de aterramento não torna automaticamente um sistema solidamente aterrado. Em muitos casos, ele é intencionalmente combinado com um resistor ou reator para limitar a corrente de falha. Ele também não substitui a coordenação adequada dos relés, a proteção contra surtos, o monitoramento do isolamento ou a manutenção dos cabos. Se a rede apresentar harmônicas persistentes, práticas de instalação inadequadas ou aparelhagem de manobra deteriorada, a adição de um transformador de aterramento não corrigirá essas causas fundamentais.

Ele também não deve ser tratado como um acessório genérico que possa ser simplesmente instalado em qualquer sistema de média tensão sem estudo. O método de aterramento afeta os ajustes dos relés, o comportamento do arco elétrico, as características nominais dos equipamentos, o desempenho perante sobretensões temporárias e a conformidade com as especificações do projeto. Uma suposição incorreta nesse ponto pode criar problemas posteriores durante o comissionamento e a operação.

Onde ele é normalmente utilizado

Os transformadores de aterramento são frequentemente aplicados quando o secundário do transformador de fonte é conectado em triângulo, quando os sistemas de geradores não possuem neutro ou quando uma extensão da rede introduz requisitos de aterramento não contemplados pelo arranjo original da fonte. Exemplos típicos incluem:

• plantas industriais com sistemas de motores de média tensão;
• instalações de mineração e metalurgia, onde tanto a continuidade quanto a supervisão de falhas são importantes;
• sistemas de coleta de energia eólica e solar, dependendo da filosofia de projeto;
• subestações de distribuição de concessionárias que exigem um ponto de aterramento em um sistema de três fios;
• sistemas de energia temporários ou modulares nos quais é necessário adicionar uma referência neutra dedicada.

Nesses ambientes, o transformador de aterramento frequentemente faz parte de uma estratégia de proteção mais ampla, e não de uma decisão de compra isolada. Por isso, a documentação do projeto normalmente é mais importante do que a familiaridade com catálogos.

O que especificadores e compradores devem analisar

Para os leitores que estão na fase inicial de pesquisa, a pergunta mais útil não é “Qual transformador de aterramento é o melhor?”, mas sim “Qual objetivo de aterramento o projeto exige?”. A resposta determina todo o restante.

Os principais pontos de análise normalmente incluem:

• tensão e frequência do sistema;
• níveis de falha disponíveis e corrente de falha à terra desejada;
• se o aterramento do neutro será realizado por resistência, reatância ou outro método;
• capacidade térmica contínua versus capacidade térmica de curta duração do transformador;
• condições de instalação interna ou externa;
• nível de isolamento e condições ambientais de serviço;
• requisitos de coordenação e monitoramento dos relés;
• normas aplicáveis e especificações da concessionária ou do usuário final.

As equipes de compras às vezes concentram-se excessivamente no preço do transformador e subestimam o projeto de proteção associado. Isso é arriscado. Uma unidade aparentemente de menor custo pode não ser compatível com a capacidade exigida para a duração da falha, o projeto do invólucro ou o conjunto de acessórios. No fornecimento internacional, a qualidade da documentação, os registros de ensaio e a capacidade de resposta da engenharia podem ser tão importantes quanto o custo de fabricação, especialmente quando o dispositivo será conectado a um resistor de aterramento personalizado e a um esquema de proteção.

Quando um projeto também inclui equipamentos de transformação de distribuição, como um Transformador de Distribuição de Potência Imerso em Óleo de 30kV/0.4kV, as partes interessadas devem confirmar se a solução de aterramento está integrada no nível do sistema ou se é tratada por pacotes de equipamentos separados. Isso evita um erro comum nas fases iniciais: presumir que a presença de um transformador de distribuição resolve automaticamente os requisitos de aterramento do neutro em todos os pontos da rede.

Normas e verificação: proceder com cuidado

O projeto e a aplicação de transformadores de aterramento normalmente estão vinculados a normas elétricas reconhecidas, mas os documentos normativos aplicáveis dependem da região, da classe de tensão e do tipo de projeto. Especificações da IEEE, da IEC e específicas de concessionárias podem ser relevantes. Como a aplicabilidade das normas varia, qualquer afirmação sobre conformidade em nível de projeto deve ser verificada com base no pacote real de licitação e nos requisitos dos códigos locais, em vez de ser presumida a partir da literatura geral do produto. Quando os detalhes não estiverem claros, a posição correta é 【A verificar】 até que sejam confirmados.

Os ensaios também merecem atenção. Os compradores devem esperar documentação dos ensaios de rotina adequada ao tipo de transformador e, quando o pacote de aterramento incluir um resistor ou painel de relés, a coordenação entre os componentes deve ser analisada, e não avaliada de forma isolada.

A principal conclusão

Um transformador de aterramento é importante não por ser exótico, mas porque torna previsível o comportamento do sistema. Em um sistema de energia não aterrado, essa previsibilidade é o que transforma uma vulnerabilidade oculta em uma abordagem de proteção projetada. Ele cria um neutro onde não existe nenhum, permite controlar a corrente de falha à terra, melhora a detecção de falhas e ajuda a reduzir a exposição a sobretensões que normalmente acompanha um sistema flutuante.

Para qualquer pessoa que esteja pesquisando o tema em nível básico, o ponto principal é simples: o valor de um transformador de aterramento não está em “adicionar aterramento” como uma mera verificação. Seu valor está na forma como ele altera o desempenho durante falhas, a coordenação da proteção e o esforço sobre o isolamento em toda a rede. É por isso que ele continua sendo um equipamento relevante na distribuição moderna de energia, especialmente quando a confiabilidade e a capacidade de controlar falhas precisam ser equilibradas, e não tratadas como objetivos separados.
