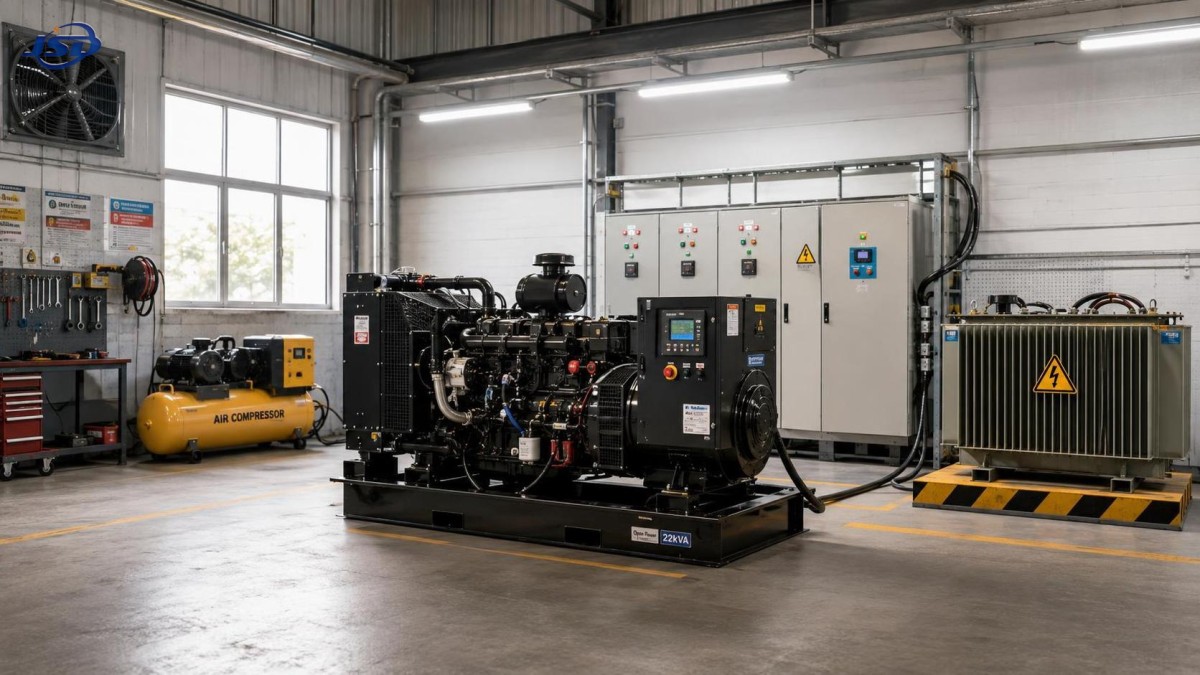

Un groupe électrogène à châssis ouvert de 22 kVA est-il suffisant pour un petit atelier ?

Un groupe électrogène à châssis ouvert de 22 kVA peut suffire pour un petit atelier, mais uniquement si l’atelier présente un profil de charge maîtrisé et ne démarre pas simultanément plusieurs machines entraînées par moteur. Il convient généralement à l’éclairage essentiel, aux outils portatifs, aux petits compresseurs, à la ventilation, aux charges de bureau et à une machine de puissance modérée fonctionnant à la fois. Il est souvent trop petit pour les ateliers combinant soudage, gros compresseurs d’air, pompes, chauffages électriques et plusieurs machines de production au cours du même poste.

La décision d’achat ne doit pas reposer sur le nombre total d’appareils présents dans le bâtiment. La question la plus utile est la suivante : quels équipements doivent fonctionner simultanément, lequel présente la plus forte demande au démarrage et que se passe-t-il si le réseau électrique tombe en panne pendant la production ? Un générateur qui semble adéquat selon un calcul basé sur les plaques signalétiques peut néanmoins rencontrer des difficultés au démarrage d’un moteur, lorsqu’un poste de soudage amorce un arc ou lorsqu’un compresseur se met en marche de manière imprévue.

Ce que représentent 22 kVA dans l’utilisation pratique d’un atelier

La capacité d’un générateur est couramment exprimée en kVA, tandis que les équipements d’atelier peuvent être indiqués en kW, en chevaux, en ampères, ou parfois uniquement en tension et en courant. Ces valeurs sont liées, mais elles ne sont pas interchangeables sans comprendre le type de charge.

Un générateur de 22 kVA fournit normalement moins de puissance active utilisable que 22 kW, car les équipements électriques ont un facteur de puissance. Pour une charge mixte typique d’atelier, il est prudent de considérer que la puissance de fonctionnement continu disponible est inférieure à la valeur nominale en kVA indiquée. La puissance réellement utilisable dépend du facteur de puissance spécifié du générateur, de la conception de l’alternateur, des conditions ambiantes et du fait que la puissance indiquée corresponde à un régime principal ou de secours.

Cette distinction est importante, car les générateurs ne doivent pas être sélectionnés pour fonctionner en continu à leur limite absolue. Une unité fonctionnant avec peu de réserve peut subir des chutes de tension, des variations de fréquence, une surchauffe, une consommation excessive de carburant ou une durée de vie réduite. Elle peut également ne laisser aucune capacité disponible pour un outil mis en marche plus tard dans la journée.

Pour un atelier de base équipé d’un éclairage LED, de quelques ordinateurs, de ventilateurs d’extraction, de chargeurs de batteries, d’outils portatifs et d’un petit compresseur ne démarrant pas sous forte charge, une unité de 22 kVA peut offrir une marge de fonctionnement pratique. Pour un atelier de fabrication où un compresseur, une machine à souder, un équipement de découpe et un système d’extraction se chevauchent régulièrement, la même unité peut devenir une source d’interruptions plutôt qu’une solution.

La liste des charges est plus importante que la taille de l’atelier

La surface au sol ne détermine pas la capacité du générateur. Un atelier compact doté d’une machine à forte demande peut nécessiter davantage de capacité de production qu’un espace plus grand principalement consacré à l’assemblage, à la maintenance ou au stockage.

Commencez par établir une liste des équipements et répartissez-les en trois groupes : les charges qui doivent rester alimentées, celles qui peuvent fonctionner ensemble et celles qui peuvent être séquencées manuellement. Cette approche fournit une base plus réaliste pour sélectionner un groupe électrogène que la simple addition de toutes les puissances indiquées sur les plaques signalétiques.

Le moteur le plus puissant est souvent le premier élément à examiner. Un moteur asynchrone peut absorber un courant nettement plus élevé au démarrage qu’en fonctionnement. Un compresseur qui fonctionne confortablement une fois à vitesse stabilisée peut provoquer une chute de tension du générateur lorsqu’il redémarre. Si les éclairages faiblissent, si les commandes électroniques se réinitialisent ou si un moteur n’accélère pas rapidement, le problème provient souvent de la demande au démarrage plutôt que de la charge normale en fonctionnement.

Les démarreurs progressifs, les variateurs de vitesse et les démarrages séquencés peuvent réduire la charge imposée au générateur, mais ils ne rendent pas automatiquement chaque charge adaptée à une unité plus petite. Les équipements à variateur peuvent introduire des courants harmoniques, et certaines machines à commande électronique sont sensibles à une mauvaise stabilité de tension ou de fréquence. Le fournisseur de l’équipement doit pouvoir identifier le courant de démarrage, la variation de tension admissible et les éventuelles exigences particulières de la machine concernant le générateur.

Quand un groupe électrogène à châssis ouvert de 22 kVA est un choix judicieux

Un générateur à châssis ouvert est généralement le plus adapté lorsque le faible coût initial, la facilité d’accès pour l’entretien et l’utilisation mobile ou semi-permanente priment sur le faible niveau sonore. Il peut bien fonctionner comme source de secours pour un atelier capable d’interrompre les processus non essentiels pendant une panne, ou comme source principale sur un site temporaire présentant une charge prévisible et limitée.

Un modèle de 22 kVA est davantage susceptible d’être suffisant dans des conditions telles que celles-ci :

• L’atelier utilise principalement l’éclairage, de petits outils électriques, des chargeurs, une extraction et une charge moteur modérée à la fois.
• Les grosses charges peuvent être planifiées afin qu’elles ne démarrent pas simultanément.
• Le soudage est occasionnel et les autres équipements lourds peuvent être arrêtés pendant son utilisation.
• Le générateur est prévu pour des circuits de secours essentiels plutôt que pour l’ensemble du tableau de distribution.
• L’environnement de travail dispose d’une ventilation adaptée, d’une protection contre les intempéries, d’un dégagement suffisant et d’un emplacement sûr, éloigné du personnel et des matériaux combustibles.
• Le bruit est acceptable à l’emplacement d’installation envisagé ou le générateur ne sera utilisé que pendant des heures limitées.

Ce dernier point mérite une attention particulière. « Châssis ouvert » décrit un style de construction pratique, et non une solution d’installation complète. Il offre normalement moins d’atténuation acoustique et moins de protection environnementale qu’une unité avec capot insonorisé. Un générateur placé près de postes de travail, de voisins, de bureaux ou de zones de chargement peut créer un problème d’exploitation même lorsque sa capacité électrique est correcte. L’évacuation des gaz d’échappement, la dissipation thermique, la protection contre la pluie, le stockage du carburant, le contrôle des vibrations et la protection des câbles doivent être traités avant la mise en service.

Situations où la réponse est probablement non

Un générateur de 22 kVA ne sera probablement pas un choix confortable si l’atelier dépend de plusieurs charges motorisées, d’équipements de soudage plus importants, de procédés chauffés électriquement ou de machines ne pouvant tolérer une courte perturbation de tension. Il peut également être sous-dimensionné s’il doit démarrer un grand compresseur tout en alimentant des ventilateurs d’extraction, une réfrigération, l’éclairage et d’autres charges de production.

Le soudage mérite une vérification distincte. La demande d’entrée d’un poste de soudage varie selon le procédé, le réglage de sortie, le facteur de marche et le facteur de puissance. La puissance d’entrée maximale de la machine est plus pertinente que son seul courant de sortie. Un petit poste à souder inverter utilisé de façon intermittente peut être compatible avec une alimentation de 22 kVA lorsque les autres charges sont maîtrisées. Un atelier prévoyant un soudage continu pendant qu’un compresseur et un système d’extraction fonctionnent représente une application différente et doit être évalué comme une charge combinée.

Les chauffages électriques, les fours et le chauffage résistif sont moins complexes du point de vue du courant de démarrage, mais ils consomment une puissance continue importante. Ils peuvent rapidement utiliser la réserve nécessaire aux moteurs et faire fonctionner le générateur trop près de sa limite. De même, un générateur qui n’alimente un atelier qu’après la coupure de tous les circuits non essentiels ne doit pas être présenté comme un système de secours pour l’ensemble du site.

Ne confondez pas capacité du générateur et qualité de l’énergie

La capacité répond à la question de savoir si le générateur peut alimenter la charge. La qualité de l’énergie répond à la question de savoir si l’équipement connecté peut fonctionner de manière fiable pendant qu’il le fait. Les ateliers équipés de variateurs de fréquence, de commandes CNC, de redresseurs, de systèmes de recharge de batteries ou d’instruments sensibles doivent prendre en compte ces deux aspects.

Les charges de redresseurs convertissent le courant alternatif en courant continu et peuvent affecter la forme d’onde du courant et la stabilité de tension. Dans des procédés industriels plus exigeants tels que l’électroplacage, l’électrolyse, le traitement chimique, l’exploitation minière ou les systèmes dédiés d’électronique de puissance, le générateur seul constitue rarement l’intégralité de la question de conception. L’isolement, la transformation de tension, le dispositif de mise à la terre, le comportement harmonique et les caractéristiques d’entrée du redresseur doivent être considérés ensemble.

Pour ces applications, untransformateur spécial d’isolement et de redressement peut être pertinent du côté alimentation de procédé du système. Ces transformateurs sont conçus pour assurer l’isolement électrique et la transformation de tension des équipements de redressement, avec des configurations adaptées aux conditions d’alimentation industrielles. Ils n’augmentent pas la capacité d’un générateur de 22 kVA, et leur plage de capacité indiquée commence bien au-dessus de cette petite taille de groupe électrogène. Leur pertinence indique donc que l’atelier est peut-être passé à une conception de système électrique plus spécialisée, dans laquelle un générateur plus grand et une sélection coordonnée du transformateur et du redresseur seront probablement plus appropriés.

Il s’agit d’un point de confusion fréquent : l’installation d’équipements électriques supplémentaires ne peut pas compenser une source sous-dimensionnée. Les dispositifs de protection, les transformateurs, les commutateurs de transfert automatique et les tableaux de distribution doivent tous être correctement sélectionnés, mais aucun d’eux ne crée de capacité de réserve du générateur.

Une méthode pratique pour dimensionner le générateur avant la commande

Utilisez la séquence suivante avant de faire votre sélection finale.

1. Listez chaque charge prévue. Notez la puissance d’entrée nominale, la tension, le nombre de phases, la méthode de démarrage et indiquez si la charge est continue, intermittente ou réservée aux urgences.
2. Identifiez la condition de fonctionnement simultané. Basez le calcul sur la période de fonctionnement réaliste la plus chargée, et non sur la plus calme.
3. Déterminez la plus forte demande au démarrage. Vérifiez les compresseurs, les pompes, les moteurs d’extraction, les scies, les unités de réfrigération et tout équipement démarré sous charge.
4. Séparez les circuits essentiels et non essentiels. Un générateur plus petit peut être viable si le chauffage non critique, les grosses machines et les charges de confort sont volontairement exclus pendant le fonctionnement du générateur.
5. Prévoyez une réserve de fonctionnement. Sélectionnez une capacité capable d’absorber les variations normales de la demande sans fonctionnement constant à forte charge.
6. Vérifiez le régime de service du générateur. L’utilisation de secours, l’alimentation principale temporaire et le fonctionnement quotidien de longue durée imposent des exigences différentes à l’équipement.
7. Examinez l’installation comme un système. Confirmez le dimensionnement des câbles, la mise à la terre, le dispositif de transfert, la coordination des disjoncteurs, la ventilation, la gestion du carburant et la sortie monophasée ou triphasée requise.

Pour les ateliers triphasés, l’équilibrage des charges est également important. Un générateur peut être sollicité par une répartition inégale des charges monophasées, même lorsque la demande totale calculée semble acceptable. Répartissez autant que possible l’éclairage, les circuits de prises et les équipements monophasés entre les phases. Un concepteur électrique qualifié ou un fournisseur de générateurs peut convertir le planning réel des équipements en une évaluation des charges de démarrage et de fonctionnement.

L’alimentation principale et l’alimentation de secours sont des décisions différentes

Un générateur utilisé occasionnellement lors de pannes du réseau peut fonctionner selon un plan d’exploitation plus restreint. Le personnel peut arrêter les machines de production, faire fonctionner l’éclairage et la ventilation essentielle, protéger les travaux en cours et redémarrer certains équipements en séquence. Avec cette approche, un groupe électrogène à châssis ouvert de 22 kVA peut offrir une résilience utile à une petite activité.

L’alimentation principale modifie le seuil de décision. Si le générateur doit fonctionner pendant de longues périodes quotidiennes, la décision doit tenir compte de la logistique du carburant, des intervalles de maintenance, de l’exposition au bruit, des procédures des opérateurs et du coût des arrêts causés par la défaillance d’une source unique. Une unité à peine assez grande sur le plan électrique n’est peut-être pas le choix le plus économique ou le plus durable sur le plan opérationnel.

Il existe également une différence entre maintenir l’atelier en sécurité et le maintenir productif. L’alimentation d’urgence peut seulement devoir alimenter l’éclairage, la sécurité, une petite pompe, les communications et un arrêt contrôlé. La continuité de production peut nécessiter des compresseurs, une extraction, des commandes de machines, la manutention des matériaux et des équipements de procédé. Définissez l’objectif applicable avant de comparer les tailles de groupes électrogènes.

La décision d’achat en une phrase

Choisissez un groupe électrogène à châssis ouvert de 22 kVA lorsque l’atelier possède un profil de charge mesuré et géré, avec une demande simultanée modérée et sans gros moteur ni équipement de procédé devant fonctionner ensemble. Optez pour une solution électrique plus grande ou plus spécialisée lorsque la production dépend de fortes charges de démarrage, d’un soudage continu, de procédés à base de chaleur, d’électroniques sensibles ou de systèmes industriels de redressement.

L’étape suivante la plus utile consiste à préparer un tableau de charges d’une page à partir des plaques signalétiques réelles des équipements et à définir ce qui doit rester en fonctionnement pendant une interruption d’alimentation. Cet exercice clarifie généralement la réponse avant qu’un générateur ne soit acheté, installé et chargé de supporter une charge de travail pour laquelle il n’a jamais été dimensionné.
