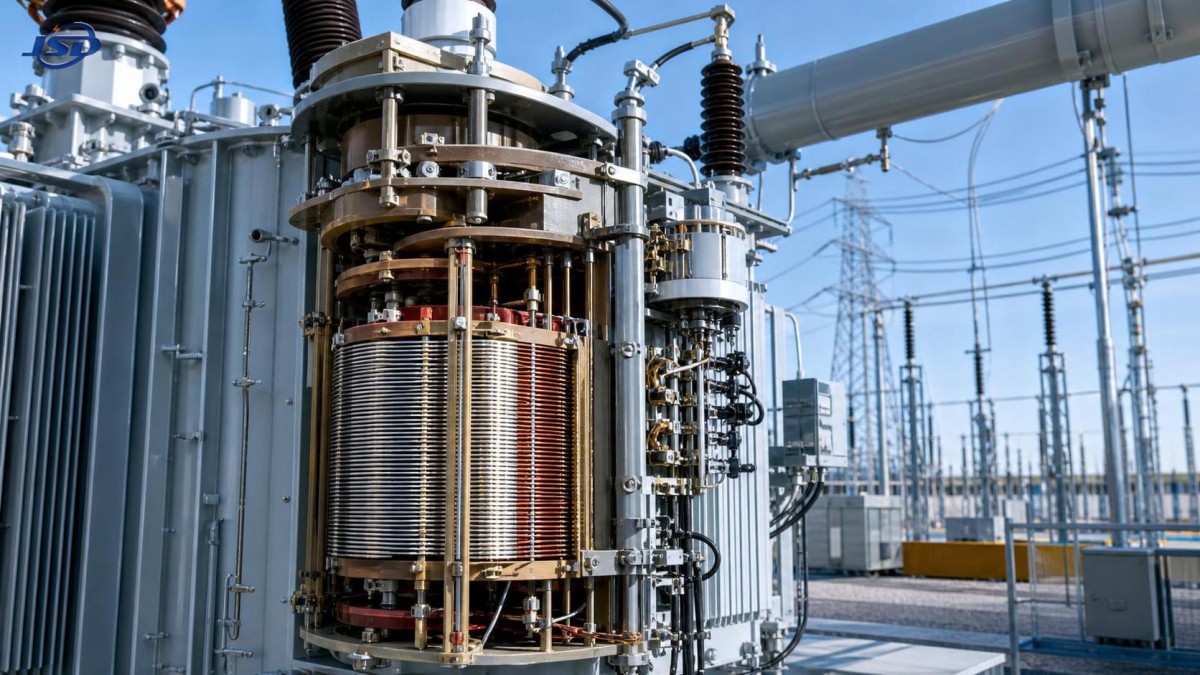

Quand un transformateur avec changeur de prises en charge (OLTC) est-il pertinent dans les projets de régulation de tension ?

Dans les projets de régulation de tension, la sélection d’un transformateur avec changeur de prises en charge (OLTC) n’est pas toujours nécessaire — mais dans les systèmes confrontés à de fréquentes variations de charge, à de longues distances d’alimentation ou à des exigences strictes en matière de stabilité de tension, elle peut constituer un avantage décisif. Pour les évaluateurs techniques, la question est rarement « L’OLTC est-il utile ? ». Il s’agit plus souvent de déterminer si la complexité, le coût et la maintenance supplémentaires seront justifiés par les besoins réels du réseau. Cette distinction est importante, notamment lorsque le projet doit concilier les performances électriques et la praticité sur l’ensemble du cycle de vie.

Dans les applications liées aux réseaux électriques, à l’industrie, aux énergies renouvelables et aux infrastructures, les écarts de tension sont rarement dus à un seul facteur. Un poste peut subir des variations quotidiennes de la demande. Une usine peut démarrer de gros moteurs par lots. Une ligne d’alimentation éloignée peut sembler acceptable à vide, puis sortir des tolérances en période de pointe. Dans ces situations, un transformateur à prises fixes peut fonctionner techniquement, tout en obligeant les opérateurs à compenser en permanence ailleurs dans le système. C’est généralement à ce moment que l’OLTC entre en considération.

Ce que l’OLTC résout réellement dans les projets de régulation de tension

Un changeur de prises en charge permet d’ajuster les prises du transformateur alors que celui-ci est sous tension et en charge, ce qui signifie que la tension peut être corrigée sans interrompre le service. Cela paraît simple, mais pour un évaluateur technique, la véritable valeur réside dans les problèmes que cette capacité permet d’éviter : la sous-tension chronique en bout de ligne, la surtension pendant les périodes de faible charge, l’instabilité des processus dans les installations sensibles et la dépendance excessive à l’intervention manuelle.

Un transformateur avec OLTC est pertinent lorsque le système ne peut pas rester dans des limites de tension acceptables au moyen de la seule conception statique. Si le profil de tension du réseau évolue sensiblement au cours de la journée ou selon les saisons, les prises fixes ne sont adaptées que pendant une partie de la plage de fonctionnement. L’OLTC apporte une adaptation dynamique.

Toutefois, l’adaptation dynamique n’est pas automatiquement la meilleure solution. Dans certains projets, des batteries de condensateurs, des régulateurs de tension de ligne, une compensation de puissance réactive, des stratégies de commande distribuée ou même le renforcement des conducteurs peuvent résoudre le problème plus efficacement. L’OLTC doit être sélectionné parce qu’il répond au comportement réel du réseau en exploitation, et non simplement parce que la régulation de tension figure sur la fiche technique.

Les situations dans lesquelles l’OLTC est généralement justifié

Plusieurs conditions de projet renforcent considérablement l’intérêt de cette solution.

Variations fréquentes et significatives de la charge

Lorsque le profil de charge change fortement sur de courts intervalles, la dérive de tension est souvent inévitable. Les parcs industriels, les lignes de traitement de l’acier, les exploitations minières, les systèmes de traction ferroviaire et les nœuds de distribution à usages mixtes peuvent tous subir des variations brusques auxquelles un transformateur à prises fixes ne peut pas s’adapter. Dans ces cas, l’OLTC contribue à maintenir une plage de tension plus étroite côté secondaire et réduit la nécessité pour les opérateurs d’accepter une tension « suffisante » pendant les périodes les plus difficiles.

Longues distances de distribution

La chute de tension devient de plus en plus difficile à négliger lorsque les lignes d’alimentation s’étendent sur de grandes distances ou alimentent des charges dispersées. Même un transformateur correctement dimensionné peut ne pas maintenir la tension en aval au niveau requis une fois prises en compte l’impédance de ligne et les variations du courant de charge. Si le projet comprend une zone industrielle éloignée, une extension de réseau rural ou un corridor d’infrastructure, un transformateur avec OLTC peut fournir un point de commande amont plus stable.

Exigences strictes en matière de tolérance de tension

Certaines charges sont plus tolérantes que d’autres. Les réseaux d’éclairage, les charges de chauffage simples et certains systèmes conventionnels peuvent accepter des fluctuations plus larges. Les équipements électroniques sensibles, les lignes de production automatisées, les procédés alimentés par redresseur, les établissements médicaux, les infrastructures liées aux données et la fabrication de précision ne le peuvent généralement pas. Dans ces environnements, de courtes périodes d’écart de tension peuvent ne pas provoquer immédiatement une panne, mais elles peuvent réduire la qualité du processus, augmenter les déclenchements ou solliciter les équipements connectés.

Interconnexion au réseau avec des flux de puissance variables

Les projets raccordés à des énergies renouvelables ou à de la production décentralisée connaissent souvent des changements de direction de la puissance et des états de fonctionnement fluctuants. L’intégration de l’énergie solaire et éolienne peut modifier le comportement local de la tension d’une manière difficile à gérer avec des réglages statiques du transformateur. L’OLTC est particulièrement pertinent lorsque l’énergie injectée sur le réseau, la production intermittente et l’évolution de la demande locale rendent la régulation de tension constamment variable.

Quand l’OLTC peut être inutile — ou ne pas constituer le premier choix

Tous les problèmes de régulation ne doivent pas conduire à spécifier un OLTC. En réalité, le surdimensionnement d’un transformateur peut compliquer un projet qui aurait autrement pu rester simple et fiable.

Si l’alimentation amont est stable, si la charge en aval est relativement constante et si les variations de tension restent dans les limites acceptables pour le procédé concerné, un changeur de prises hors charge peut suffire. C’est souvent le cas dans les systèmes industriels compacts à fonctionnement prévisible, ou dans les applications où les équipements de procédé disposent déjà d’une tolérance interne à la tension ou d’un conditionnement de puissance.

L’OLTC peut également être une mauvaise première réponse si le problème réel se situe ailleurs. Une ligne d’alimentation faible, une mauvaise gestion de la puissance réactive, des conducteurs sous-dimensionnés ou une configuration inadaptée du système peuvent créer des symptômes que l’OLTC ne fera que masquer partiellement. Les évaluateurs doivent être prudents lorsqu’un problème de régulation est traité au niveau du transformateur parce qu’il s’agit de l’intervention visible la plus simple, plutôt que de la solution techniquement la plus appropriée.

La culture de maintenance constitue un autre point important. L’OLTC introduit des pièces mobiles, une logique de commande et des exigences d’entretien. Si le site ne dispose pas des compétences ou de la rigueur nécessaires pour surveiller et entretenir correctement ces équipements, le bénéfice attendu en matière de régulation peut diminuer avec le temps. Dans les installations éloignées ou faiblement dotées en personnel, la simplicité peut avoir plus de valeur qu’une précision de commande théorique.

Principaux critères d’évaluation avant de spécifier un transformateur avec OLTC

La plupart des évaluations techniques deviennent plus claires lorsque la question passe de « Voulons-nous un OLTC ? » à « Quelles données d’exploitation montrent que l’OLTC est nécessaire ? ». Les critères suivants fournissent généralement le meilleur cadre de décision.

Plage de variation de tension dans le temps

Examinez les profils de tension réels ou modélisés dans différentes conditions de charge. Si le système reste dans les limites requises sans changement dynamique des prises, l’OLTC peut apporter une valeur limitée. Si la tension franchit régulièrement les seuils acceptables en fonctionnement normal, il devient plus facile de justifier sa nécessité.

Comportement du profil de charge

Tenez compte non seulement de la charge de pointe, mais aussi de la vitesse de variation, de la diversité des charges et du comportement de commutation cyclique. Une variation quotidienne progressive est plus facile à gérer que des changements brusques et récurrents. L’OLTC devient plus utile lorsque le réseau connaît des variations opérationnelles répétitives plutôt que des événements exceptionnels et rares.

Emplacement du problème de régulation

Déterminez si l’écart de tension se concentre aux bornes du transformateur, le long des lignes d’alimentation ou au niveau des équipements utilisateurs. Si le problème se situe très en aval, des dispositifs de correction locaux peuvent être plus performants qu’une régulation fondée sur le transformateur. Si le transformateur constitue le point de commande le plus efficace pour l’ensemble du système, l’OLTC devient plus pertinent.

Coordination avec les dispositifs existants

La régulation de tension ne doit jamais être évaluée isolément. Les batteries de condensateurs, les STATCOM, les schémas AVR, les régulateurs de ligne, les commandes des onduleurs et les réglages des protections influencent tous la capacité de l’OLTC à améliorer ou à compliquer le comportement du système. Une mauvaise coordination peut entraîner un nombre excessif de manœuvres de prises, des oscillations ou des réactions de commande contradictoires.

Criticité opérationnelle

Demandez-vous ce qui se passe lorsque la tension s’écarte de la valeur cible. S’agit-il d’une légère perte d’efficacité ou d’une perte de production ? Est-ce un problème de confort ou de sécurité du procédé ? Les projets présentant une forte sensibilité opérationnelle justifient généralement plus rapidement un investissement dans une commande précise que ceux dont la criticité est faible.

Les applications industrielles et liées aux redresseurs nécessitent une attention particulière

Dans certains secteurs, la régulation de tension ne consiste pas simplement à maintenir une tension générale de distribution stable et conforme. Elle affecte directement les équipements de conversion, le comportement thermique et la régularité du procédé. Cela est particulièrement vrai dans les applications à redresseurs, les procédés électrochimiques, les systèmes liés à la traction et les charges CC importantes, où les performances du transformateur et le comportement des équipements en aval sont étroitement liés.

Pour les évaluateurs travaillant sur ce type de système, il peut être utile de comparer les options standard de transformateurs de régulation de tension avec des conceptions plus spécifiques à l’application, telles que l’Isolation and Rectifier Special Transformer. Dans les projets où l’isolation, les considérations liées aux harmoniques, le fonctionnement avec redresseur et les exigences de régulation interagissent, une approche du transformateur orientée vers l’application peut parfois produire une meilleure solution globale que le traitement de la commande de tension comme un problème indépendant.

Le compromis que personne ne devrait ignorer : avantage de la régulation contre contraintes liées aux manœuvres des prises

L’OLTC améliore la flexibilité, mais cette flexibilité a un coût mécanique. Des changements de prises plus fréquents peuvent entraîner une usure accrue, des intervalles de maintenance plus stricts et des exigences plus élevées en matière de réglage de la commande. Une spécification visant une régulation de tension extrêmement étroite sans tenir compte des besoins réels d’exploitation peut provoquer des manœuvres excessives et raccourcir inutilement les intervalles d’entretien.

C’est pourquoi les réglages sont aussi importants que le matériel. La bande morte, le délai, la logique de commande et la coordination avec les dispositifs de compensation réactive influencent tous le comportement intelligent ou instable du changeur de prises. Les évaluateurs techniques doivent examiner non seulement si l’OLTC est inclus, mais aussi la manière dont il sera commandé en exploitation réelle.

En pratique, les meilleurs projets ne sont généralement pas ceux qui adoptent la stratégie de régulation la plus agressive. Ce sont ceux dans lesquels le transformateur, les commandes et les caractéristiques du réseau sont suffisamment bien coordonnés pour que les changements de prises se produisent lorsque cela est nécessaire — mais pas chaque fois que le système subit une variation mineure.

Une manière utile d’évaluer l’adéquation au projet

Si votre projet dispose d’une source stable, d’une courte distance électrique, d’une demande prévisible et d’équipements tolérant des variations modérées, l’OLTC peut être inutile. Si votre projet est confronté à des charges dynamiques, à des procédés sensibles à la tension, à des lignes d’alimentation éloignées ou à une production variable, les arguments en sa faveur deviennent plus solides. Et si une mauvaise régulation de tension devait entraîner des conséquences opérationnelles, qualitatives ou liées à la fiabilité, un transformateur avec OLTC passe souvent du statut de solution « souhaitable » à celui de solution « techniquement prudente ».

Pour les entreprises actives dans les équipements de transport et de distribution d’électricité, l’objectif général n’est pas d’appliquer la même stratégie de transformateur à chaque projet, mais d’adapter la conception de l’équipement à la réalité du réseau. Cette approche devient de plus en plus importante à mesure que les réseaux se complexifient et que les utilisateurs industriels exigent à la fois efficacité et résilience. Les fabricants disposant d’un solide support d’ingénierie, d’une production rigoureuse et d’une conception orientée vers l’application peuvent apporter une réelle valeur ajoutée — non pas en vendant excessivement la complexité, mais en aidant les évaluateurs à définir le niveau de commande approprié.

Jinshida Electric Power Technology Co., Ltd. s’inscrit dans ce contexte en accompagnant les projets de construction de réseaux, de fabrication industrielle, de nouvelles énergies et d’infrastructures grâce à des solutions d’équipements électriques fondées sur la sécurité, l’efficacité énergétique et la fiabilité d’exploitation. Pour les équipes techniques qui évaluent les schémas de régulation de tension, cette compréhension des applications est souvent aussi importante que les spécifications du transformateur lui-même.

Conclusion : quand cette solution est-elle pertinente ?

Un transformateur avec OLTC est pertinent lorsque les conditions de tension varient suffisamment, assez fréquemment et avec une importance suffisante pour que la sélection statique des prises ne protège plus les performances du système. Il est particulièrement utile lorsque la continuité d’exploitation est importante, lorsque les conditions des lignes d’alimentation sont électriquement contraignantes et lorsque le coût d’une tension instable est supérieur à celui de la complexité supplémentaire de la commande.

Pour les évaluateurs techniques, la décision doit s’appuyer sur le comportement mesuré, la modélisation du système et une évaluation réaliste des capacités de maintenance. L’OLTC n’est pas la réponse par défaut à tous les projets de régulation de tension. Mais lorsque le réseau est dynamique et que la tolérance aux écarts est étroite, il devient l’un des outils les plus efficaces disponibles.
