Un transformateur sec est-il plus sûr qu’un appareil immergé dans l’huile en intérieur ?

Pour un poste électrique intérieur, les locaux électriques sont rarement évalués sur le seul prix d'achat. Le propriétaire d'une installation prend également en compte les exigences de protection incendie, les attentes des assureurs, les conséquences d'une interruption, les contraintes d'espace, l'accès pour la maintenance et l'assurance qu'un défaut ne se transformera pas en une urgence plus étendue dans le bâtiment. Dans ce contexte, un transformateur sec est généralement plus sûr qu'un transformateur conventionnel immergé dans l'huile en intérieur, car il ne contient pas d'huile isolante minérale combustible.

Cette conclusion est utile, mais incomplète. « Plus sûr » n'est pas une caractéristique de plaque signalétique qui tranche automatiquement le choix. Une unité immergée dans l'huile correctement spécifiée, installée dans un local de transformateur dédié adapté avec rétention, ventilation, séparation et mesures de protection incendie, peut également fonctionner de manière fiable en intérieur. La décision doit reposer sur le profil de risque du bâtiment et sur la conception complète de l'installation, et non simplement sur le type de transformateur.

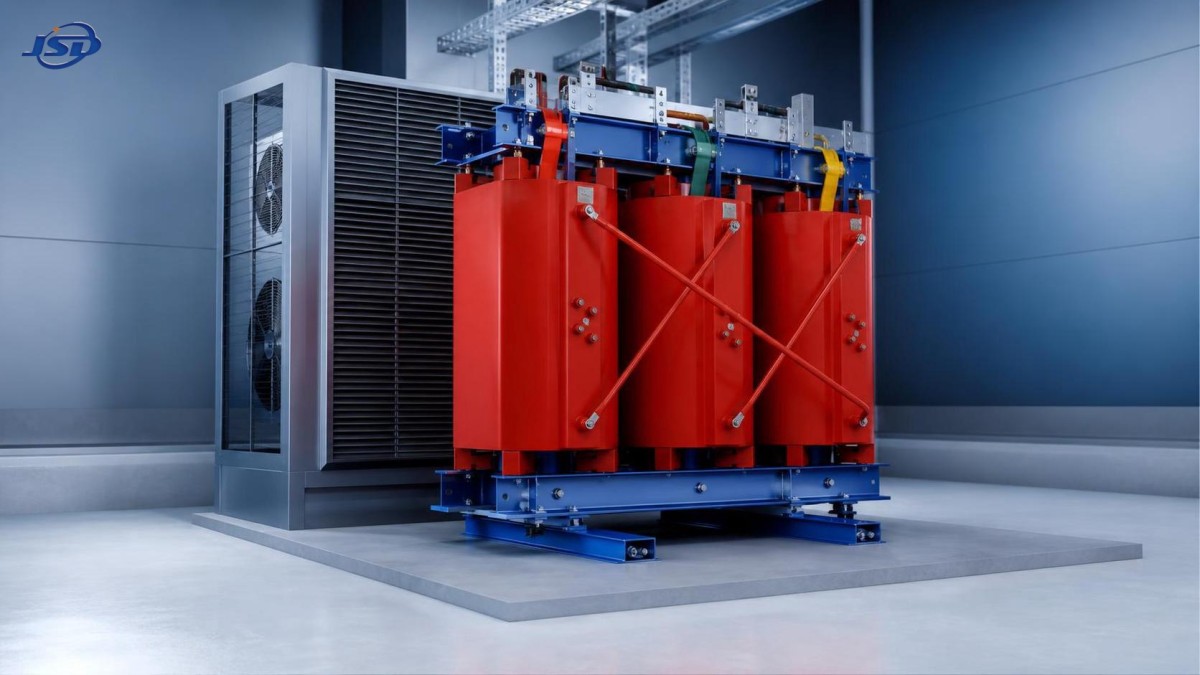

Réponse courte : pourquoi un transformateur sec est généralement préféré en intérieur

Un transformateur de type sec utilise des systèmes d'isolation solides et de l'air, plutôt qu'une huile diélectrique liquide, pour isoler et refroidir ses enroulements. Comme il n'y a pas de cuve remplie d'huile, il n'existe aucun risque qu'une fuite d'huile alimente un incendie ou propage un liquide en combustion dans un local de transformateur. C'est la raison principale pour laquelle les unités de type sec sont fréquemment choisies pour la distribution intérieure dans les tours de bureaux, hôpitaux, écoles, centres commerciaux, terminaux de transport et complexes à usages mixtes.

Pour les décideurs, cet avantage peut concerner davantage que l'équipement lui-même. Il peut réduire la complexité des dispositifs de rétention d'huile, diminuer les préoccupations liées aux fuites près des zones occupées et simplifier les échanges avec les concepteurs de bâtiments, ingénieurs en protection incendie et assureurs. Dans de nombreux projets, un transformateur sec s'intègre également plus naturellement dans un local électrique intérieur proche du centre de charge, ce qui contribue à raccourcir les longueurs de câbles basse tension.

Toutefois, le type sec ne signifie pas sans risque. Les transformateurs transportent toujours une énergie électrique élevée, génèrent de la chaleur et peuvent tomber en panne en cas de surcharge sévère, de défaillance d'isolation, de mauvaises connexions ou de ventilation insuffisante. Un transformateur sec nécessite des dispositifs de protection correctement dimensionnés, un espace de travail dégagé, des itinéraires d'inspection accessibles et un local conçu pour évacuer la chaleur. Son profil incendie est meilleur dans de nombreux scénarios intérieurs, mais sa sécurité dépend toujours d'une ingénierie rigoureuse.

Le risque d'incendie est le principal facteur de différenciation, mais pas le seul

Les transformateurs conventionnels immergés dans l'huile utilisent une huile isolante pour assurer la rigidité diélectrique et le refroidissement. L'huile minérale est combustible. Si un défaut interne crée un arc électrique, la chaleur et les gaz qui en résultent peuvent générer une pression importante dans la cuve ; dans le pire des cas, l'huile et le feu peuvent faire partie du danger. Les applications intérieures exigent donc couramment des mesures telles qu'un local coupe-feu, un bac de rétention ou une fosse de confinement d'huile, des dispositifs de drainage, des distances de sécurité appropriées, des systèmes de détection et parfois une extinction incendie fixe, selon les réglementations locales et l'évaluation des risques du projet.

Un transformateur sec élimine l'élément combustible liquide de cette équation. Les types secs à résine moulée, en particulier, sont souvent choisis lorsque le comportement au feu, la faible émission de fumée et le confinement environnemental sont des enjeux sensibles. Ils sont donc particulièrement pertinents pour les bâtiments occupés et les lieux où l'évacuation, la continuité de service ou la confiance du public sont importantes.

Il serait toutefois trompeur d'affirmer que tout transformateur rempli d'huile est inadapté à l'intérieur. Les conceptions modernes à liquide isolant peuvent utiliser des fluides diélectriques moins inflammables, notamment des esters naturels ou des fluides à base végétale, dont le point de feu est bien plus élevé que celui de l'huile minérale standard. Ils peuvent améliorer sensiblement le profil de risque incendie d'une installation à liquide isolant, sans pour autant éliminer la nécessité d'un aménagement intérieur soigneusement conçu.

Comparaison pratique pour le choix d'un transformateur intérieur

Le tableau constitue un point de départ, mais ne remplace pas une étude électrique et de sécurité incendie. Un même transformateur peut être un excellent choix dans le bâtiment utilitaire d'une usine et un mauvais choix sous un service hospitalier. Le contexte modifie la réponse.

Où les transformateurs de type sec présentent le meilleur intérêt économique

L'argument en faveur d'un transformateur sec est le plus solide lorsque le transformateur doit être installé dans ou très près d'un bâtiment occupé et que les conséquences d'un incendie sont difficilement acceptables. Les hôpitaux, centres de données, immeubles commerciaux de grande hauteur, aéroports, gares ferroviaires, universités, lieux culturels et grandes surfaces commerciales entrent souvent dans cette catégorie. Ces sites peuvent disposer d'un accès limité pour les secours, avoir des équipements de valeur à proximité ou accueillir des personnes qui ne peuvent pas être évacuées rapidement.

Le type sec est également attrayant lorsqu'une exposition environnementale due à un déversement d'huile créerait un grave problème opérationnel. Un local technique en sous-sol, une pièce située au-dessus de zones de production sensibles ou une zone électrique adjacente à une infrastructure sensible à l'eau peuvent tous faire de l'absence d'huile moins une préférence de spécification qu'une décision de gestion des risques.

Il existe un autre point pratique : les locaux électriques intérieurs sont souvent contraints en espace. Un transformateur sec peut simplifier les travaux de génie civil environnants, car une fosse de rétention d'huile peut ne pas être nécessaire. Cela ne signifie pas automatiquement que l'encombrement total est réduit ; les voies de ventilation, les dégagements d'accès requis, le traitement acoustique et les dimensions de l'enveloppe doivent toujours être évalués. Mais la charge de coordination avec le bâtiment peut être moindre.

Quand une unité immergée dans l'huile peut rester le meilleur choix

Les transformateurs immergés dans l'huile restent largement utilisés, car ils sont efficaces, durables et capables d'assurer des fonctions de distribution exigeantes. Dans les installations industrielles, raccordements aux énergies renouvelables, postes de services publics, mines, installations pétrochimiques et grands campus commerciaux, un transformateur à liquide isolant peut être mieux adapté, notamment lorsqu'il peut être installé à l'extérieur ou dans une chambre de transformateur spécialement conçue.

L'efficacité mérite une attention particulière, car les pertes du transformateur se poursuivent à chaque heure où l'unité est sous tension. Sur une longue durée de service, une faible différence de performance en matière de pertes peut avoir un effet significatif sur les coûts d'exploitation. Les équipements à liquide isolant peuvent également offrir de solides performances thermiques lorsque les charges sont élevées, les conditions ambiantes difficiles ou qu'une capacité de surcharge occasionnelle est précieuse.

Par exemple, untransformateur de distribution électrique immergé dans l'huile 15kV/0.4kV peut être configuré avec de l'huile végétale FR3 plutôt qu'avec de l'huile minérale conventionnelle pour les projets nécessitant une option d'isolation liquide plus respectueuse de l'environnement. La gamme de produits couvre des applications de 30–5000 kVA, fonctionne à une tension primaire de 15 kV avec des options secondaires courantes de 0.4 kV, et est conçue pour des fonctions de distribution dans l'industrie, le commerce, les énergies renouvelables et les installations publiques. Son rendement déclaré peut dépasser 99 %, tandis qu'une conception à bobines en cuivre peut supporter des surcharges de courte durée allant jusqu'à 150 % de la capacité nominale pendant deux heures au maximum, sous réserve d'une surveillance de la température de l'huile.

Ces caractéristiques n'en font pas un remplacement intérieur par défaut du type sec. Elles illustrent toutefois pourquoi la comparaison ne doit pas s'arrêter à « huile ou absence d'huile ». Un projet peut raisonnablement choisir un transformateur rempli d'un fluide moins inflammable dans un local intérieur conforme lorsque la capacité, l'efficacité, la résilience et l'économie d'implantation l'indiquent.

Ne négligez pas la ventilation : le point de défaillance discret

De nombreuses décisions relatives aux transformateurs intérieurs échouent après l'étape d'approvisionnement, lorsque le local est traité comme un espace résiduel architectural plutôt que comme une partie de la conception thermique. Les deux types de transformateurs dissipent leurs pertes sous forme de chaleur. Si cette chaleur ne peut pas quitter le local, la température des enroulements augmente, l'isolation vieillit plus rapidement et la marge de surcharge disparaît.

Les transformateurs de type sec dépendent particulièrement d'un flux d'air propre et suffisant. L'accumulation de poussière sur les enroulements et dans les canaux de refroidissement peut réduire la dissipation thermique. Dans les environnements industriels humides, corrosifs ou poussiéreux, le choix de l'enveloppe et l'inspection de routine deviennent importants. Si le local du transformateur est climatisé, le système CVC doit être conçu pour la chaleur continue dégagée par l'équipement, et non uniquement pour le confort des personnes.

Les unités immergées dans l'huile nécessitent également une ventilation. Les radiateurs ne doivent pas être obstrués, l'air chaud doit disposer d'un chemin d'évacuation et l'unité doit bénéficier d'un dégagement suffisant pour l'inspection et le refroidissement. Une distance minimale indiquée par rapport aux murs n'est pas un simple détail d'installation ; elle favorise les performances thermiques et la maintenabilité. Lorsqu'un fabricant exige au moins 1.5 mètres de distance par rapport à un mur, cette exigence doit être intégrée à l'aménagement du local dès le début, et non écartée lors de la construction.

Questions qu'une équipe d'approvisionnement doit poser avant de choisir

• Qui occupe le bâtiment et qu'y a-t-il sous ou à côté du local de transformateur ? Une occupation plus importante et une évacuation difficile renforcent généralement l'intérêt du type sec.
• Que prévoient les exigences locales en matière d'électricité, de bâtiment, d'incendie et d'assurance ? Les exigences IEC, nationales et municipales applicables peuvent déterminer la construction du local, les dégagements, les classes de résistance au feu, la rétention des fluides et les systèmes de détection.
• Quel est le profil de charge réel ? Examinez la charge de base, la demande de pointe, les extensions futures, les harmoniques, les courants de démarrage et les périodes de surcharge prévues, plutôt que de sélectionner uniquement selon la demande actuelle en kVA.
• Le local peut-il évacuer la chaleur de manière fiable ? Confirmez les calculs de ventilation naturelle ou forcée, la température ambiante de conception, la propreté de l'air d'admission et les conditions de fonctionnement d'urgence.
• Quel niveau de continuité est requis ? Les hôpitaux, centres de données et opérations de fabrication critiques doivent envisager la redondance, la surveillance, les fenêtres de maintenance et l'isolement des défauts, et pas seulement la technologie du transformateur.
• Que se passe-t-il en cas de fuite, d'incendie ou de défaillance ? Un plan de réponse crédible doit traiter du confinement, des alarmes, de l'accès pour le personnel de maintenance, de la logique d'arrêt et du délai de rétablissement.

L'approche fondée sur le coût du cycle de vie est plus utile que celle fondée sur le prix d'achat

Les transformateurs de type sec peuvent avoir un coût initial d'équipement plus élevé pour certaines puissances, tandis que les transformateurs immergés dans l'huile peuvent nécessiter davantage de travaux sur site et d'infrastructures de protection incendie lorsqu'ils sont utilisés à l'intérieur. La seule comparaison pertinente est le coût installé sur le cycle de vie : les pertes du transformateur, les travaux de génie civil, la ventilation, les mesures incendie, les besoins d'inspection, la maintenance prévue, l'exposition aux temps d'arrêt et l'accès pour le remplacement doivent tous être inclus dans le calcul.

Tenez également compte de la logistique de remplacement. Un transformateur installé dans un local électrique en sous-sol peut devoir passer par des portes, couloirs, itinéraires de levage et ouvertures structurelles qui ne seront plus disponibles une fois le bâtiment en exploitation. Le transformateur le plus économique dans un devis peut devenir coûteux si d'importants travaux de bâtiment sont nécessaires pour le retirer dix ans plus tard.

Pour les organisations gérant plusieurs sites, la normalisation peut apporter de la valeur, mais elle ne doit pas devenir une règle automatique. Une norme de transformateur sec peut être pertinente pour les bureaux et bâtiments publics, tandis que les sites industriels ou d'énergies renouvelables à forte capacité peuvent justifier des équipements immergés dans l'huile avec le fluide et la conception de protection appropriés. Jinshida Electric Power Technology soutient ce type d'approche guidée par l'application grâce à des équipements de transport et de distribution d'électricité conçus autour d'une exploitation sûre, de l'efficacité énergétique et de la fiabilité à long terme.

Décision finale : plus sûr en intérieur, mais seulement si l'installation le permet

Dans la plupart des environnements intérieurs occupés, un transformateur sec est le choix par défaut le plus sûr, car il élimine l'huile isolante combustible du local électrique. Cet avantage est particulièrement important lorsque des personnes, des opérations critiques ou des espaces sensibles sur le plan environnemental se trouvent à proximité. Il peut simplifier la gestion du risque incendie, mais ne dispense jamais de l'examen de la ventilation, de la coordination des protections, de la maintenance et de la conformité.

Un transformateur immergé dans l'huile ne doit pas être écarté simplement parce que l'installation est intérieure. Avec un local conçu à cet effet, des dégagements appropriés, des dispositifs de rétention, des précautions incendie et éventuellement un fluide ester naturel à point de feu élevé, il peut constituer une solution fiable et efficace. La meilleure décision consiste à adapter la technologie du transformateur au risque du bâtiment, au comportement de la charge, aux conditions thermiques et aux priorités du cycle de vie. Pour les dirigeants d'entreprise, c'est la différence entre acheter un transformateur et concevoir un actif électrique fiable.
