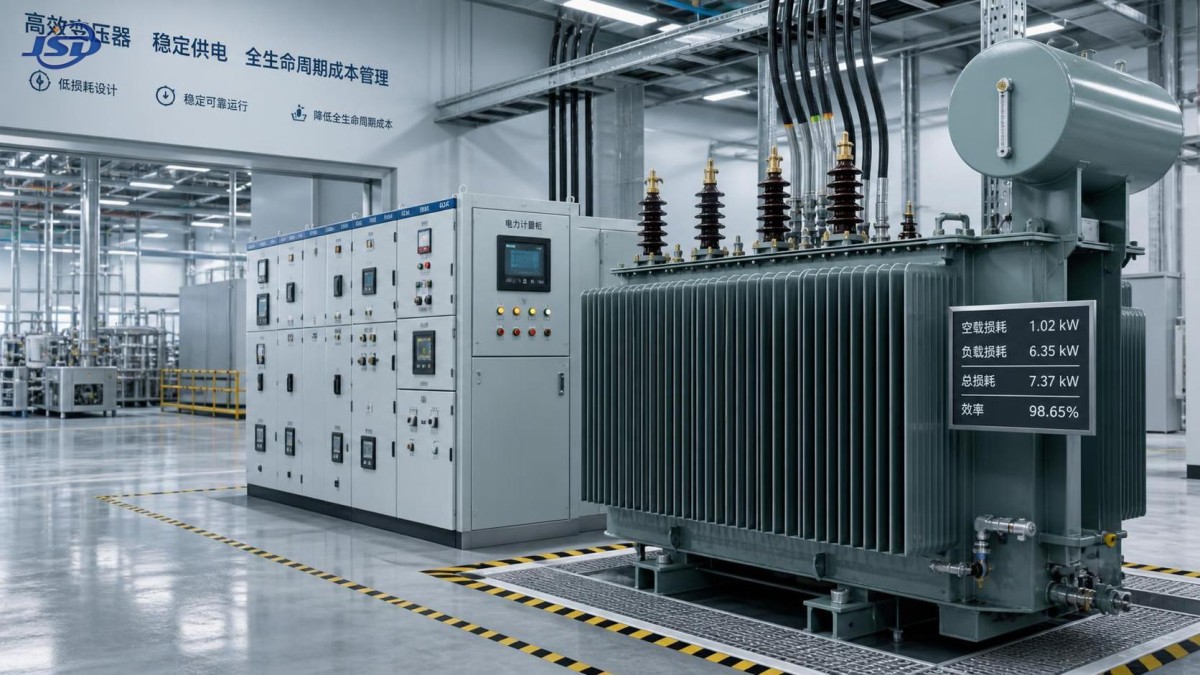

Comment les pertes des transformateurs industriels affectent les coûts énergétiques d’une usine

Cela commence souvent lors d’un examen budgétaire de routine. Les dépenses d’électricité ont augmenté, le volume de production n’a pas suffisamment changé pour l’expliquer, et la facture d’électricité fournit peu de détails au-delà de la consommation totale et de la demande. La maintenance peut confirmer que les moteurs, compresseurs et équipements de procédé fonctionnent normalement. Pourtant, une source de coûts est facile à négliger : l’énergie perdue à l’intérieur des transformateurs de l’usine à chaque heure où ils restent sous tension.

Cela est important, car les pertes des transformateurs ne sont pas uniquement liées à une activité de production évidente. Un transformateur peut consommer de l’énergie lorsque l’usine est calme, pendant les équipes à charge réduite, et même lorsque les équipements en aval sont arrêtés. Si une unité ancienne ou mal adaptée reste en service pendant des années, ces faibles pertes continues deviennent un enjeu de coût d’exploitation plutôt qu’une simple note technique. Toute personne évaluant des achats d’équipements devrait donc considérer untransformateur industriel comme un actif énergétique à long terme, et non simplement comme un élément d’infrastructure électrique avec un prix d’achat.

Le problème de coût caché derrière une alimentation électrique stable

Les transformateurs sont censés être fiables et ne pas susciter d’attention particulière. Lorsque les lumières restent allumées et que les lignes de production continuent de fonctionner, il peut y avoir peu de raisons de les remettre en question. C’est précisément pourquoi les coûts liés aux pertes peuvent ne pas être examinés. L’unité peut fonctionner dans ses limites d’exploitation tout en utilisant davantage d’énergie qu’une conception plus récente ou qu’un remplacement mieux dimensionné ne l’exigerait.

Deux grandes catégories de pertes déterminent l’aspect financier. Elles se comportent différemment ; les traiter comme un seul chiffre général d’efficacité peut conduire à de mauvaises décisions d’achat.

• La perte à vide, également appelée perte dans le noyau ou perte fer, se produit chaque fois que le transformateur est sous tension. Elle est principalement associée au noyau magnétique et reste relativement constante, quelle que soit la charge alimentée.
• La perte en charge, couramment appelée perte cuivre, augmente à mesure que le courant traverse les enroulements. Elle varie selon la charge et augmente approximativement avec le carré du courant de charge.

En pratique, la perte à vide est payée pendant toutes les heures de mise sous tension. La perte en charge devient plus importante lorsqu’un transformateur transporte régulièrement un courant élevé. Une usine fonctionnant 24 heures sur 24 peut accorder une importance considérable à la perte à vide. Une installation disposant d’une section de distribution fortement chargée peut constater que la perte en charge mérite une attention égale ou supérieure. La bonne conclusion dépend du profil de charge réel, et non d’une affirmation générique selon laquelle un type de perte est toujours plus important.

Une erreur courante de planification consiste à comparer les devis de transformateurs uniquement selon la puissance nominale et le prix d’achat. Cette comparaison peut sembler claire sur une fiche d’approvisionnement, mais elle ne répond pas à la question plus utile : quelle option coûtera le moins cher à posséder tout en répondant aux conditions d’exploitation requises ? Un prix initial inférieur peut être compensé par des pertes plus élevées sur la durée de service. À l’inverse, un modèle à faibles pertes peut ne pas être financièrement justifié si son surcoût ne correspond pas aux heures de fonctionnement, au prix de l’énergie et au profil de charge du site.

Commencez par le mode d’exploitation, et non par la plaque signalétique

Avant de demander des devis de remplacement ou d’approuver une nouvelle installation, établissez une vue d’ensemble de base de l’utilisation du transformateur existant. Cela ne nécessite pas une précision artificielle. Il faut disposer de suffisamment d’informations fiables pour éviter de prendre une décision d’investissement à partir d’un seul total annuel d’électricité.

Commencez par identifier le nombre d’heures pendant lesquelles le transformateur est sous tension. Un entrepôt fonctionnant sur une seule équipe peut tout de même laisser son transformateur de distribution sous tension la nuit et durant les week-ends. Une usine de transformation peut maintenir une activité continue tout en connaissant d’importantes variations de charge saisonnières ou liées aux lots. Le calendrier de mise sous tension définit la période pendant laquelle les pertes à vide s’accumulent.

Examinez ensuite la charge. Les sources utiles comprennent les données de compteurs à intervalles, les enregistrements des systèmes de supervision, les mesures de qualité de l’énergie et les relevés de demande. Si seules des données limitées sont disponibles, recueillez des relevés lors de journées de travail représentatives, de périodes sans production et de conditions de forte demande. L’objectif n’est pas de créer immédiatement un modèle parfait. Il s’agit de distinguer un transformateur faiblement chargé la plupart du temps, un transformateur fonctionnant près de sa plage de conception et un transformateur confronté à un risque fréquent de surcharge.

Il est également utile de distinguer la demande normale des pointes exceptionnelles. Un transformateur choisi uniquement pour une pointe de courte durée peut fonctionner à faible charge pendant la plus grande partie de sa durée de vie. Dans certaines installations, cela est nécessaire pour la fiabilité ou une extension planifiée. Dans d’autres, il s’agit d’une décision de dimensionnement héritée qui n’a jamais été réexaminée. La conséquence financière est que des pertes dans le noyau continues sont supportées par une capacité qui peut ne pas être nécessaire dans des conditions ordinaires.

Questions qui rendent l’examen plus utile

Au lieu de demander si un transformateur est « efficace », demandez les informations qui révèlent où les coûts sont générés :

• Quelles sont les pertes à vide et en charge indiquées à la puissance nominale pertinente et dans les conditions de référence ?
• Quelle est la charge d’exploitation typique, et non simplement maximale ?
• Combien d’heures par an le transformateur est-il sous tension ?
• La production future, l’électrification ou de nouvelles machines modifieront-elles sensiblement le profil de charge ?
• Le transformateur alimente-t-il des équipements sensibles pouvant imposer des considérations liées aux harmoniques ou à la qualité de l’énergie ?
• Existe-t-il des contraintes de température, de bruit, de maintenance ou d’espace qui limitent les choix de remplacement ?

Ces questions transforment une discussion vague sur l’efficacité énergétique en une décision pouvant être examinée avec d’autres dépenses d’investissement.

Transformer les données de pertes en comparaison des coûts de possession

Le concept de calcul est simple, même si le modèle final nécessite des données techniques. L’énergie annuelle perdue à vide est estimée à partir de la perte à vide multipliée par les heures de mise sous tension. L’énergie annuelle de perte en charge est estimée à partir de la perte en charge nominale, ajustée selon le niveau de charge réel au fil du temps. Comme la perte en charge évolue fortement avec la charge, l’utilisation de la seule valeur nominale de la plaque signalétique peut surestimer ou sous-estimer le résultat.

Pour une comparaison simplifiée, une équipe peut commencer par les relations suivantes :

Énergie annuelle à vide ≈ perte à vide × heures de mise sous tension

Énergie annuelle de perte en charge ≈ perte en charge nominale × facteur de charge au carré × heures de fonctionnement

Le facteur de charge doit refléter une demande représentative plutôt qu’une condition supposée de pleine charge. Lorsque la demande varie de manière significative, divisez l’année en plages de fonctionnement — telles que les périodes de faible production, de production normale et de forte demande — et calculez chaque période séparément. Cela fournit une estimation plus crédible qu’un chiffre moyen unique appliqué à chaque heure.

Après avoir estimé les pertes énergétiques annuelles, appliquez le coût de l’électricité utilisé pour l’évaluation interne des investissements. Selon le site, le modèle peut également devoir prendre en compte les frais de demande, la tarification selon l’heure d’utilisation, les dispositions de secours et les évolutions attendues du prix de l’énergie. Ces éléments doivent être traités avec soin. S’ils ne peuvent pas être étayés par les informations tarifaires disponibles, il vaut mieux documenter l’hypothèse que la dissimuler dans une estimation unique des économies.

Un document d’approbation utile présente les hypothèses à côté des résultats. Il doit indiquer les alternatives de transformateurs, les valeurs de pertes fournies pour chaque option, le profil d’exploitation prévu, la base de coût de l’électricité, les coûts d’installation et la période utilisée pour la comparaison. Cela rend l’analyse plus facile à remettre en question de manière constructive. Si quelqu’un estime que l’usine fonctionnera plus longtemps ou à une charge différente, la donnée d’entrée peut être révisée sans reconstruire l’ensemble du dossier.

Les erreurs courantes dans les décisions de sélection

Une erreur fréquente consiste à surdimensionner sans raison définie. Une capacité supplémentaire peut être prudente lorsqu’une extension est confirmée, lorsque les courants de démarrage sont importants ou lorsque les exigences de fiabilité justifient une marge. Mais « plus grand est plus sûr » n’est pas un argument économique complet. Un transformateur plus grand peut entraîner des pertes à vide plus élevées et, si la demande reste modeste, l’usine paie ce coût en continu.

L’erreur inverse consiste à sélectionner une unité trop proche de la demande prévue. Cela peut augmenter les pertes en charge, élever la température de fonctionnement, limiter la flexibilité future et créer des préoccupations opérationnelles évitables. L’objectif n’est pas le plus petit transformateur possible. Il s’agit d’une puissance nominale et d’une conception adaptées au service réel, aux plans de croissance crédibles, aux conditions ambiantes et aux caractéristiques électriques des charges connectées.

Une autre approche insuffisante consiste à utiliser comme facteur décisif l’efficacité exprimée à un seul point de charge. Un transformateur peut être très performant à un pourcentage de charge donné alors que l’usine fonctionne rarement à ce niveau. Demandez les données de pertes et évaluez-les par rapport au propre profil de charge de l’installation. L’achat d’untransformateur industriel devient plus défendable lorsque le cas d’utilisation prévu est visible plutôt qu’implicite.

Les harmoniques méritent également une attention lorsque des variateurs de vitesse, redresseurs, équipements de soudage, systèmes de données ou autres charges non linéaires sont présents. Les courants harmoniques peuvent contribuer à un échauffement et à des pertes supplémentaires. Une comparaison financière qui ignore une condition connue de qualité de l’énergie peut sembler favorable sur le papier, mais ne pas décrire les contraintes réelles d’exploitation. L’examen technique et l’examen commercial doivent se rejoindre à ce stade : le coût énergétique évalué le plus bas n’est pertinent que si l’équipement proposé convient à l’application.

Une démarche pratique, de la préoccupation à la décision d’achat

Lorsque les coûts d’électricité suscitent des questions mais qu’un remplacement n’est pas encore justifié, commencez par une vérification plutôt que par des hypothèses. Confirmez les puissances nominales des transformateurs, leur âge, leur charge actuelle, leur historique de maintenance et les données de pertes disponibles dans la documentation. Comparez ces enregistrements avec les tendances des compteurs et les programmes de production. Si l’unité est anormalement chaude, bruyante, fréquemment surchargée ou alimente des charges modifiées, faites appel à du personnel électrique qualifié pour enquêter avant de tirer des conclusions financières.

Pour une extension planifiée ou une nouvelle installation, incluez l’évaluation des pertes dès la phase de conception. Cela est généralement plus facile que de réexaminer la décision après l’installation de l’équipement. Demandez aux fournisseurs de fournir des données techniques comparables pour les puissances proposées et précisez le scénario d’exploitation utilisé dans l’évaluation commerciale. Assurez-vous que les offres sont comparées sur des bases équivalentes ; autrement, un devis peut sembler moins coûteux simplement parce qu’il omet un accessoire requis, une fonction de protection ou une provision d’installation.

La continuité de l’alimentation doit être examinée en parallèle. L’efficacité du transformateur réduit les pertes récurrentes, mais elle ne remplace pas un plan de contingence pour les interruptions du réseau ou les arrêts de maintenance. Lorsqu’une source d’alimentation temporaire ou de secours indépendante fait partie du plan d’exploitation, un équipement tel qu’unGroupe électrogène diesel de type ouvert peut être envisagé dans le cadre de cette discussion distincte sur la résilience. Son rôle est de fournir un soutien de production électrique lorsque cela est approprié, et non de réduire les pertes dans le noyau ou les enroulements du transformateur. Distinguer ces fonctions évite qu’un achat d’alimentation de secours soit présenté à tort comme une solution aux pertes d’énergie.

Documents à conserver après l’installation

Une fois un transformateur mis en service, conservez les détails de la plaque signalétique, les informations de pertes fournies par l’usine, les rapports d’essai fournis pour le projet, les réglages de protection et les mesures de charge de référence lorsqu’elles sont disponibles. Ces documents facilitent les examens budgétaires ultérieurs et permettent plus aisément d’identifier si les conditions d’exploitation ont changé. Ils sont également utiles lorsqu’un site envisage une consolidation, une extension ou un remplacement des années plus tard.

Le suivi périodique ne doit pas devenir un exercice de reporting contraignant. Une approche raisonnable consiste à examiner les tendances de demande après des changements majeurs de production, à comparer la charge réelle avec les hypothèses de planification initiales et à enquêter sur des tendances inhabituelles de température ou d’énergie. L’objectif est de détecter une inadéquation avant qu’elle ne soit acceptée comme un coût d’exploitation normal.

Rendre le dossier d’approbation crédible

La demande d’investissement la plus solide ne prétend pas qu’un transformateur à haut rendement résoudra automatiquement tous les problèmes de coût énergétique. Elle montre où se produisent les pertes, comment le site fonctionne, quelles hypothèses déterminent l’estimation et quels risques restent en dehors du calcul. Elle distingue également les économies d’énergie des avantages de fiabilité, des considérations de maintenance et des besoins futurs de capacité.

Si l’analyse ne montre qu’une différence modeste entre les options, cela reste utile. Cela peut indiquer que les perturbations liées à l’installation, la facilité de maintenance, le délai de livraison ou les plans d’extension devraient avoir davantage de poids. Si la différence de pertes est significative sur la période d’exploitation prévue, la décision peut être présentée comme un choix fondé sur le coût du cycle de vie plutôt que comme une demande d’équipement haut de gamme.

Les pertes des transformateurs sont faciles à ignorer, car elles sont silencieuses, continues et réparties sur la facture d’électricité. Leur intégration au processus d’achat crée une base plus claire pour évaluer le coût, le risque et l’adéquation. Le bon choix n’est pas automatiquement l’unité présentant les pertes les plus faibles ni celle ayant le prix le plus bas. C’est celle dont le profil de pertes, la capacité, les conditions d’exploitation et les exigences du projet correspondent aux besoins financiers et électriques réels de l’usine.
