Comment comparer les fabricants de transformateurs de puissance pour les projets haute tension

Commencez par le service requis du projet, et non par la plaque signalétique

Lorsque des évaluateurs techniques comparent des fabricants de transformateurs de puissance pour un projet haute tension, la première erreur consiste souvent à considérer le transformateur comme un équipement autonome. Un devis peut indiquer le même rapport de tension, la même puissance nominale en MVA, la même plage d'impédance, la même méthode de refroidissement et les mêmes normes de base qu'une offre concurrente, alors que les deux unités peuvent se comporter très différemment sur une durée de service de 25 à 40 ans.

La véritable question n'est pas simplement de savoir si un fabricant peut construire un transformateur à la puissance demandée. Il s'agit de savoir si ce fabricant peut traduire les conditions réelles de fonctionnement en une conception qui reste fiable malgré les contraintes électriques, environnementales, logistiques et de maintenance du projet.

Pour un transformateur de raccordement au réseau, cela peut signifier résister à des défauts répétés du réseau, à des fluctuations de tension et à des procédures d'acceptation strictes imposées par l'exploitant. Pour une installation industrielle, les préoccupations peuvent concerner les charges harmoniques, les démarrages fréquents des procédés, la contamination, des fenêtres d'arrêt limitées ou la nécessité de coordonner l'équipement avec un système de protection existant. Les projets d'énergie renouvelable ajoutent une autre dimension : production variable, sites éloignés, exposition à des conditions météorologiques sévères et pression pour la mise en service dans un calendrier de construction restreint.

Le prix est pertinent, mais il ne constitue pas un filtre technique suffisant. Un prix d'achat initial inférieur peut rapidement perdre de son importance si l'unité présente une marge thermique insuffisante, des capacités de surveillance limitées, un accès difficile aux pièces de rechange ou un calendrier de livraison qui retarde la mise sous tension de l'ensemble du projet.

Définissez l'enveloppe de fonctionnement électrique avant de demander des offres

Une comparaison solide commence par une spécification complète du service requis. De nombreux dossiers d'approvisionnement indiquent la tension nominale, la puissance assignée, le groupe vectoriel, l'impédance et la classe de refroidissement, mais laissent des conditions de fonctionnement critiques ouvertes à l'interprétation. Cela conduit les fournisseurs à chiffrer différentes hypothèses tout en semblant proposer le même équipement.

Les équipes techniques doivent définir les conditions qui influencent de manière significative la conception du transformateur et sa durée de vie :

• Plage de tension du réseau, fréquence, méthode de mise à la terre et exigences de coordination de l'isolement.
• Charge continue maximale et prévue, profil de charge saisonnier, régime de surcharge et marge prévue pour une extension future.
• Niveaux de court-circuit à chaque borne, temps d'élimination des défauts et exigences de tenue aux défauts traversants.
• Plage de température ambiante, altitude, humidité, niveau de pollution, exigences sismiques, exposition au vent et accessibilité du site.
• Contenu harmonique, charges de convertisseurs, caractéristiques de production solaire ou éolienne et conditions prévues de qualité de l'énergie.
• Régime du changeur de prises, stratégie de régulation de tension, exigences de fonctionnement en parallèle et interface de protection.
• Spécifications client applicables et édition des normes IEC, IEEE, ANSI ou des normes locales du réseau régissant l'acceptation.

Ces données doivent être converties en exigences contractuelles plutôt que laissées sous forme de notes de conception informelles. Par exemple, « température ambiante élevée » n'est pas suffisant. L'appel d'offres doit préciser la température ambiante de conception, la température maximale, la température moyenne lorsque cela est pertinent, ainsi que l'obligation éventuelle du fournisseur de garantir l'échauffement dans ces conditions. De même, « adapté aux énergies renouvelables » n'est pas une exigence significative tant que le profil de charge attendu, les harmoniques, les variations de tension et les conditions du site ne sont pas définis.

La comparaison des offres devient beaucoup plus défendable lorsque chaque fournisseur répond à la même enveloppe de service. Cela réduit également le risque de découvrir tard dans la phase d'ingénierie qu'une conception apparemment standard nécessite des modifications coûteuses.

Évaluez la capacité de conception sur la base de preuves, et non du langage des brochures

La plupart des fabricants établis de transformateurs de puissance peuvent décrire leurs produits comme fiables, efficaces et conformes. Le facteur différenciant réside dans les preuves qui étayent ces affirmations. L'évaluation technique doit déterminer si le fournisseur peut expliquer ses décisions de conception, identifier les marges critiques et démontrer une maîtrise d'ingénierie reproductible.

Demandez une revue de conception allant au-delà d'une fiche de données de plaque signalétique. Le fabricant doit pouvoir aborder la structure d'isolement, le choix des conducteurs, l'agencement des enroulements, la résistance mécanique aux courts-circuits, la conception du circuit de refroidissement, la coordination diélectrique, l'approche relative aux pertes à vide et la capacité du réservoir à supporter la pression. Pour les unités plus importantes ou plus critiques, la discussion doit également traiter des forces électromagnétiques lors des défauts, des hypothèses de calcul des points chauds, des limites de transport et de la base des prévisions de niveau sonore.

La conception thermique mérite un examen particulièrement attentif. Un transformateur peut respecter sa limite d'échauffement nominale lors d'un essai en usine tout en ayant une faible résilience face à des températures ambiantes élevées, un refroidissement obstrué, des radiateurs encrassés, des charges cycliques ou une alimentation auxiliaire dégradée. Les évaluateurs doivent distinguer la conformité à un critère minimal d'échauffement d'une conception disposant d'une marge de fonctionnement pratique. Les pertes annoncées par le fabricant, la configuration de l'équipement de refroidissement, le modèle thermique et les recommandations de charge doivent être examinés conjointement.

La tenue aux courts-circuits est un autre domaine dans lequel les devis peuvent paraître comparables alors que la confiance dans la conception sous-jacente diffère. L'impédance demandée influe sur le courant de défaut, la régulation de tension, le fonctionnement en parallèle, les pertes et les contraintes mécaniques. Un fournisseur qui accepte simplement l'impédance demandée sans vérifier les implications pour le réseau n'apporte pas de valeur technique. Un fabricant crédible doit signaler les combinaisons inhabituelles d'impédance, de rapport de tension, de plage de prises, de capacité et de niveau de défaut avant le début de la production.

Pour les projets impliquant des redresseurs, des fours à arc, des variateurs de vitesse, des systèmes de batteries ou une production basée sur des onduleurs, le régime harmonique nécessite une évaluation distincte. Les pertes supplémentaires par courants de Foucault, les pertes parasites, l'échauffement des connexions et des éléments structurels, ainsi que la charge du neutre, peuvent modifier les capacités pratiques du transformateur. Ne supposez pas qu'un transformateur standard destiné aux réseaux publics soit automatiquement adapté à une application industrielle ou renouvelable fortement équipée en convertisseurs.

La rigueur en usine est aussi importante que les plans de conception

Un ensemble de plans techniquement solide ne garantit pas un transformateur fiable. La qualité de fabrication dépend de la maîtrise par le fournisseur des matériaux, des processus d'enroulement, du séchage, de l'assemblage, du soudage, de la manutention de l'huile et des essais finaux. Il ne s'agit pas de détails esthétiques ; ils influencent l'humidité de l'isolant, le comportement en matière de décharges partielles, le risque de fuite, la résistance mécanique et la fiabilité à long terme.

Lors de l'évaluation d'un fournisseur, demandez une visibilité sur le système de production et de qualité plutôt que de vous fier uniquement aux certificats. La certification ISO 9001 peut indiquer l'existence d'un cadre documenté de management de la qualité, mais elle ne prouve pas à elle seule qu'une usine peut fabriquer de manière constante un transformateur haute tension pour un projet exigeant.

Les questions utiles comprennent :

• Comment les tôles magnétiques, les conducteurs en cuivre ou en aluminium, le papier isolant, les traversées, les changeurs de prises et l'huile isolante sont-ils qualifiés et tracés ?
• Quels contrôles de processus empêchent la déformation des enroulements et les dommages à l'isolation pendant l'assemblage ?
• Comment l'humidité de la partie active est-elle maîtrisée avant la mise en cuve, et quels enregistrements sont conservés pour le séchage et le traitement de l'huile ?
• Quelles opérations sont réalisées en interne et quels composants critiques sont achetés à l'extérieur ?
• Quel processus de non-conformité est appliqué lorsque les résultats d'essai, les dimensions ou les enregistrements de matériaux s'écartent des exigences ?
• Le fabricant peut-il fournir des données de référence pour une classe de tension, une capacité, un climat et un régime d'application similaires ?

Un audit d'usine est particulièrement précieux pour les transformateurs à fortes conséquences ou les relations avec un fournisseur pour la première fois. Il doit examiner le flux de production, la capacité de la salle d'essais, le stockage des matériaux, la propreté, les pratiques documentaires et la capacité du fournisseur à gérer les pics de charge de travail. Une zone d'assemblage bien présentée est moins importante que la capacité de l'usine à présenter des enregistrements de processus traçables et à répondre clairement aux questions techniques.

Faites des essais une étape de décision, et non une simple formalité finale

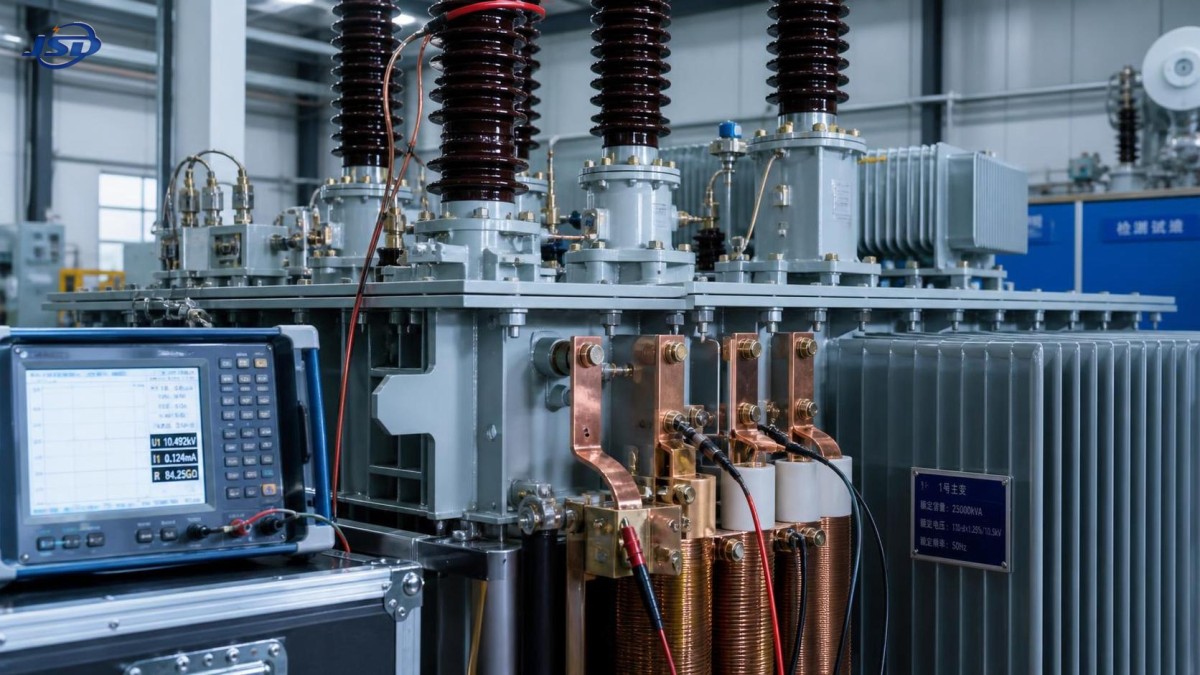

Les essais sont le moment où les hypothèses techniques deviennent mesurables. L'acheteur doit définir tôt les exigences relatives aux essais de routine, de type, spéciaux et avec témoin, avec des critères d'acceptation et des attentes de rapport clairs. La norme applicable doit être confirmée par rapport au contrat du projet, car l'étendue des essais et la terminologie peuvent varier selon la norme de référence, les exigences de l'exploitant et le type de transformateur.

Les essais de routine confirment généralement les principales caractéristiques électriques et les performances d'isolement. Pour les projets haute tension critiques, les évaluateurs peuvent également envisager des essais spécifiés tels que l'essai aux chocs de foudre, l'essai aux chocs de manœuvre le cas échéant, l'essai de tension induite avec mesure des décharges partielles, les preuves de capacité de court-circuit, la mesure du niveau sonore, l'essai d'échauffement et l'analyse d'huile. L'étendue appropriée dépend de la classe de tension, du risque du projet et des conséquences d'une défaillance en service.

Ne considérez pas un certificat d'essai uniquement comme un document de réussite ou d'échec. Examinez les résultats sous-jacents. Comparez les pertes mesurées aux valeurs garanties, l'impédance à la tolérance autorisée, le rapport et le groupe vectoriel aux exigences du réseau, ainsi que les relevés de décharges partielles aux critères convenus. Demandez comment les éventuels essais répétés, formes d'onde inhabituelles ou écarts ont été traités. Si un transformateur échoue à un essai et est repris, l'action corrective et les preuves du nouvel essai doivent être documentées.

La capacité de la salle d'essais du fabricant compte également. Un fournisseur peut sous-traiter certains essais haute tension, ce qui n'est pas automatiquement inacceptable, mais les responsabilités, le risque de calendrier, la traçabilité de l'étalonnage et l'accès des témoins doivent être clairs. Lorsque le projet est soumis à des conditions d'acceptation strictes de l'exploitant, confirmez que le dispositif d'essai proposé satisfait l'exploitant avant l'émission du bon de commande.

Comparez l'ensemble du périmètre de fourniture, et pas uniquement le transformateur principal

Les performances d'un transformateur haute tension sont influencées par les accessoires et les interfaces. Les traversées, les changeurs de prises en charge, les ventilateurs et pompes de refroidissement, les relais de protection, les systèmes de conservation d'huile, les armoires de regroupement, les dispositifs de surveillance, les boîtes à câbles et le câblage de commande doivent être inclus dans la comparaison technique. Une cuve principale robuste associée à des auxiliaires mal sélectionnés peut néanmoins créer des problèmes de maintenance et des arrêts forcés.

Examinez les marques de composants proposées, leurs caractéristiques techniques, leur historique de service, leur disponibilité locale et leur compatibilité avec les pratiques de maintenance du propriétaire. Un changeur de prises en charge, par exemple, peut devenir l'élément nécessitant le plus de maintenance d'un transformateur de réseau. Son régime de fonctionnement, la configuration de son compartiment d'huile, l'accès au diagnostic, le délai d'approvisionnement des pièces de rechange et le support de service justifient un examen distinct.

Tenez également compte de l'architecture du site. Dans les projets de distribution moyenne tension, le transformateur peut être fourni dans le cadre d'un ensemble compact et intégré plutôt que comme un équipement isolé. Une sous-station compacte de type européen peut constituer une approche de référence pertinente pour les parcs industriels, les bâtiments commerciaux, les ports, les installations renouvelables ou les applications d'alimentation temporaire où l'appareillage, le transformateur, le comptage et la distribution basse tension doivent fonctionner dans un encombrement limité.

Cet exemple ne supprime pas la nécessité d'une revue d'ingénierie. Pour les sous-stations compactes avec des tensions nominales jusqu'à 35 kV et des capacités de transformateur de 100 kVA à 2500 kVA, évaluez l'indice de protection de l'enveloppe, la ventilation, les considérations relatives à l'arc interne, l'échauffement des jeux de barres, la résistance à la corrosion, la configuration d'entrée des câbles, l'accès pour la maintenance et l'adéquation du matériau de l'enveloppe au climat local. Une solution compacte peut réduire les travaux de génie civil et les efforts d'installation sur site, mais elle peut également rendre la gestion thermique et les extensions futures plus contraignantes.

La fiabilité des livraisons doit être évaluée par rapport au calendrier réel du projet

Le délai de fabrication d'un transformateur ne relève pas uniquement de la production en usine. Il comprend l'approbation de l'ingénierie, l'approvisionnement des composants critiques, les créneaux de fabrication, les essais, l'emballage, le transport, la livraison sur site, le soutien à l'installation et la préparation à la mise en service. Un fournisseur qui propose une date de livraison annoncée attractive mais n'a pas identifié les traversées, changeurs de prises, radiateurs ou autorisations de transport à long délai peut introduire davantage de risques pour le projet qu'un fabricant disposant d'un calendrier légèrement plus long mais solidement étayé.

Demandez un calendrier jalonné identifiant les dates de soumission de conception, les périodes d'approbation, les points de libération des matériaux, l'inspection en usine, les dates d'essai, l'état de préparation à l'expédition et la livraison des documents. Vérifiez si le calendrier proposé prévoit un délai raisonnable pour l'examen par l'acheteur. L'approbation tardive des plans est fréquemment attribuée au client, mais elle peut aussi résulter d'une documentation fournisseur incomplète ou mal coordonnée.

La logistique doit être examinée tôt pour les unités haute tension. Le poids et les dimensions de transport, les charges par essieu, les restrictions d'itinéraire, les points de levage, le mode d'expédition de l'huile, les besoins d'assemblage sur site et les limitations de stockage peuvent affecter à la fois le coût et le calendrier. Pour les sites renouvelables éloignés ou les projets d'infrastructure urbaine encombrés, ces facteurs peuvent déterminer la configuration réalisable du transformateur avant la finalisation de la conception électrique.

Évaluez le support sur le cycle de vie comme une exigence technique

Une décision d'achat de transformateur va au-delà de l'acceptation en usine. Les évaluateurs techniques doivent confirmer ce qui se passe après la mise sous tension, particulièrement lorsque le site dispose de ressources de maintenance limitées ou lorsqu'un arrêt entraîne des conséquences commerciales importantes.

Examinez le périmètre de mise en service du fournisseur, la couverture de service sur le terrain, le processus de réponse, l'approche de formation, les pièces de rechange recommandées, la qualité de la documentation et la capacité à fournir un soutien au diagnostic. Les manuels d'exploitation et de maintenance fournis doivent être spécifiques à l'unité commandée, et non être une documentation marketing générique. Ils doivent indiquer les intervalles d'inspection, les conseils de gestion de l'huile, les réglages d'alarme, les exigences de maintenance du changeur de prises, la maintenance des refroidisseurs et les procédures de dépannage.

Pour les actifs importants, les dispositions de surveillance doivent être envisagées dès la conception plutôt que d'être ajoutées ultérieurement. Selon le projet, cela peut inclure la surveillance de la température de l'huile et des enroulements, la surveillance des gaz dissous, la mesure de l'humidité, la surveillance des traversées, la surveillance de l'état du changeur de prises ou les alarmes du système de refroidissement. Le système approprié dépend de la criticité de l'actif et de la capacité du propriétaire à agir sur les données. Davantage de capteurs n'améliorent pas la fiabilité si la responsabilité des alarmes, l'interprétation des données et la réponse de maintenance ne sont pas claires.

Utilisez une comparaison pondérée qui met en évidence les compromis

Un tableau comparatif des offres fondé uniquement sur le prix et des cases de conformité tend à masquer des différences significatives. Une matrice technico-commerciale pondérée est plus utile lorsqu'elle sépare les exigences obligatoires des atouts comparatifs. Les conditions obligatoires peuvent inclure la classe de tension, la capacité, les normes, la tenue aux défauts, les pertes, l'étendue des essais, l'environnement du site et la date limite de livraison. Les fournisseurs incapables de les respecter ne doivent pas être compensés par une faible note commerciale.

La pondération doit refléter le projet. Un transformateur destiné à une sous-station critique d'un exploitant de réseau peut privilégier des références de conception éprouvées, la capacité d'essai et le service sur le cycle de vie. Une extension industrielle accélérée peut accorder un poids supplémentaire à la réactivité d'ingénierie, à l'intégration compacte et à la certitude de livraison sur site. Une centrale renouvelable peut accorder une plus grande importance à la résilience environnementale, au diagnostic à distance et à la praticabilité du transport.

Une dernière précaution : une longue liste de références n'est utile que lorsqu'elle est comparable. Demandez si les unités de référence fonctionnent avec une classe de tension, une capacité, un profil de charge, un climat et une durée de service similaires. Un fabricant ayant livré de nombreux petits transformateurs de distribution peut encore devoir démontrer sa capacité pour un important projet haute tension avec changeur de prises en charge. La meilleure décision de sélection est celle où le dossier technique, la capacité de l'usine, le plan d'essais, la logique de livraison et le modèle de support vont tous dans la même direction.
