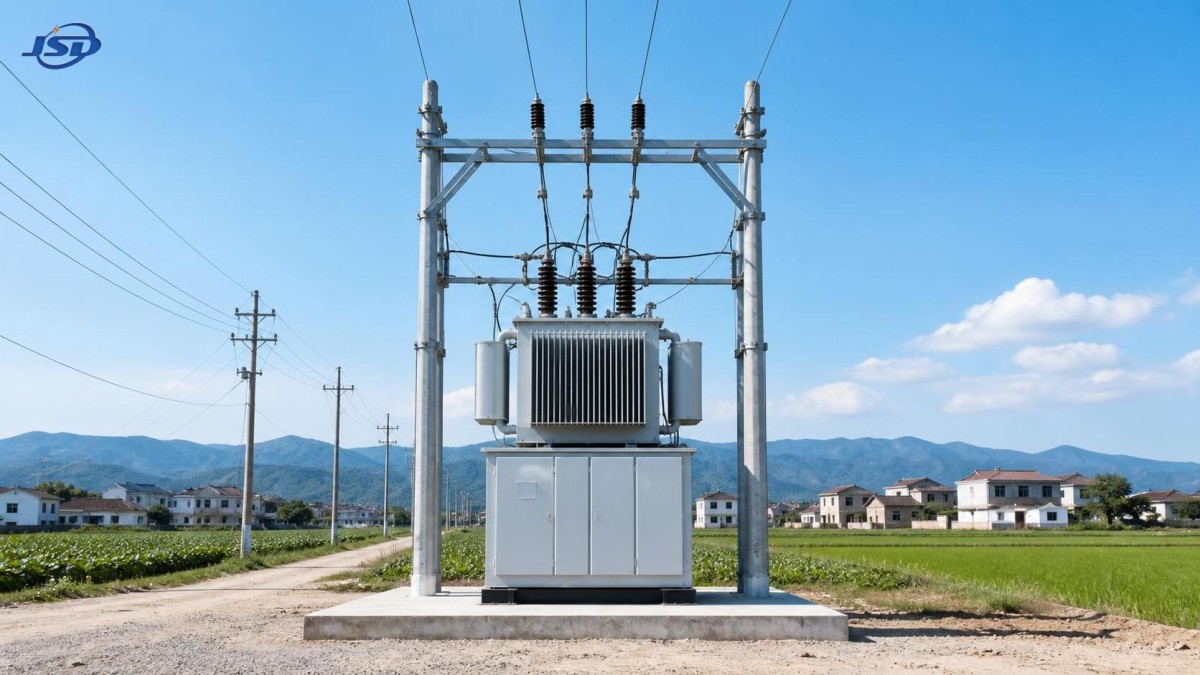

Cómo saber si un transformador combinado es adecuado para proyectos de distribución rural

Seleccionar el transformador combinado adecuado rara vez es una tarea sencilla basada únicamente en especificaciones para los trabajos de distribución rural. Sobre el papel, una unidad puede cumplir con la clase de tensión, la capacidad nominal y las normas básicas. Sin embargo, en campo, la misma unidad puede seguir ofreciendo un rendimiento insuficiente debido a que el entorno del proyecto está condicionado por cargas dispersas, largas distancias de los alimentadores, un crecimiento desigual de la demanda, un acceso limitado para el mantenimiento y un control de costes más estricto que el de la mayoría de las modernizaciones urbanas.

Para los responsables de proyectos y los líderes de ingeniería, la verdadera cuestión no es si un transformador combinado es técnicamente utilizable, sino si se adapta a la lógica operativa de la red rural a la que prestará servicio. Una buena adaptación reduce la complejidad de la instalación, evita repetir obras civiles, estabiliza la calidad de la tensión en los puntos de consumo y disminuye la probabilidad de sustitución prematura. Una mala adaptación suele manifestarse posteriormente en forma de reclamaciones por sobrecarga, problemas de coordinación de protecciones, mantenimiento difícil o pérdidas superiores a las previstas.

Por este motivo, la evaluación debe comenzar por el contexto del proyecto y no por el catálogo. En los proyectos de distribución rural, el método de selección más útil consiste en comprobar el transformador frente al comportamiento real de la carga, la topología de la red, las condiciones del emplazamiento, los requisitos de conformidad y las condiciones reales de servicio durante todo su ciclo de vida.

Qué significa realmente que sea adecuado para un proyecto de distribución rural

Normalmente se elige un transformador combinado porque integra varias funciones en una solución de distribución compacta, lo que ayuda a simplificar el despliegue en lugares donde son importantes la disponibilidad de terreno, las condiciones de construcción y la eficiencia de la instalación. Esto lo hace atractivo para la modernización del suministro eléctrico rural, las zonas de producción agrícola, la ampliación de aldeas, el crecimiento comercial junto a las carreteras y las áreas de uso residencial mixto.

Sin embargo, la adecuación debe evaluarse mediante cinco preguntas prácticas:

• ¿Puede gestionar el patrón de carga real, y no solo la carga media calculada?
• ¿Puede mantener un rendimiento de tensión aceptable al final de los alimentadores rurales de gran longitud?
• ¿Puede instalarse y recibir mantenimiento teniendo en cuenta las restricciones locales del emplazamiento?
• ¿Se ajusta a las normas de las empresas eléctricas locales, las reglas de adquisición y las prácticas de protección?
• ¿Seguirá siendo suficiente si la aldea, el conjunto industrial o la demanda agrícola crecen más rápido de lo previsto?

Si estas preguntas no se responden desde las primeras etapas, el equipo del proyecto puede acabar seleccionando una unidad técnicamente conforme, pero operacionalmente inadecuada.

Comience por el perfil de carga, no por la capacidad de la placa de características

Uno de los errores más comunes en la distribución rural consiste en dimensionar un transformador basándose únicamente en la carga conectada actual o en un factor de diversidad aproximado. La demanda rural suele ser menos estable de lo que esperan los planificadores urbanos. Un alimentador de una aldea puede combinar iluminación doméstica, bombas de riego, equipos de procesamiento de grano, almacenamiento frigorífico, pequeños talleres, torres de telecomunicaciones y cargas estacionales que no aparecen de forma constante en los datos históricos.

Esto es importante porque la idoneidad del transformador combinado depende en gran medida de cómo se producen los picos de carga.

Si la zona tiene un fuerte uso agrícola estacional, la carga máxima puede ser breve, pero intensa. Si la aldea experimenta un crecimiento comercial gradual, el problema puede no ser una sobrecarga actual, sino una saturación acelerada en un plazo de dos o tres años. Si existen muchas cargas accionadas por motores, el problema puede no ser la capacidad en régimen permanente, sino la corriente de arranque y la caída de tensión.

Para tomar decisiones sobre el proyecto, resulta más útil separar la carga en categorías:

• Carga residencial básica
• Carga productiva o comercial diurna
• Carga agrícola estacional
• Carga de motores intermitente
• Nuevas conexiones previstas dentro del horizonte del proyecto

Un transformador combinado que parece suficiente con una carga media puede resultar infradimensionado cuando estas categorías se consideran conjuntamente. Por otro lado, sobredimensionar sin una justificación puede aumentar el coste de capital y las pérdidas en vacío, especialmente cuando el crecimiento de la demanda sigue siendo incierto.

Por ello, los responsables del proyecto deben solicitar una evaluación de carga que incluya la coincidencia de los picos, las características de las cargas de motores y una previsión realista de crecimiento, en lugar de una única cifra total en kVA.

El comportamiento de la tensión suele ser un problema mayor que la capacidad nominal

En muchos proyectos rurales, la principal reclamación del servicio no es el fallo del transformador, sino la mala calidad de la tensión en el extremo del cliente. Las líneas de baja tensión de gran longitud, los usuarios dispersos y los equipos agrícolas fluctuantes pueden hacer que una zona de distribución parezca adecuadamente abastecida y, aun así, ofrecer un rendimiento deficiente de tensión.

Por esta razón, el transformador combinado debe evaluarse como parte del sistema de distribución y no como un activo aislado.

Si el transformador se instala demasiado lejos de los usuarios finales agrupados, o si el radio de suministro de baja tensión es demasiado grande, los clientes situados en el extremo pueden experimentar subtensión durante los periodos de máxima demanda. Si las cargas de motores arrancan simultáneamente, el efecto será más grave. En estos casos, aumentar simplemente la capacidad del transformador puede no resolver el problema. La disposición, la segmentación de los alimentadores, el dimensionamiento de los conductores y la gestión de la potencia reactiva pueden ser más relevantes.

Para las aplicaciones rurales, los equipos deben comprobar:

• La caída de tensión prevista en la red de baja tensión durante la demanda máxima
• La distancia entre el transformador y los principales centros de carga
• La proporción de cargas de motores o bombas que provocan perturbaciones de tensión de corta duración
• Si la configuración seleccionada permite cumplir los objetivos locales de calidad de tensión y los requisitos de la empresa eléctrica

Si se omiten estas comprobaciones, un transformador puede superar la revisión de adquisición y, aun así, no mejorar la experiencia del usuario que justificó inicialmente el proyecto.

Las condiciones de instalación pueden determinar el éxito o el fracaso de la decisión

Los proyectos rurales rara vez cuentan con condiciones de construcción ideales. Las vías de acceso pueden ser estrechas, los equipos de elevación pueden ser limitados, la nivelación del terreno puede resultar difícil y las obras civiles pueden tener que completarse en periodos meteorológicos breves. En zonas montañosas o remotas, las limitaciones de transporte por sí solas pueden modificar la configuración de equipo preferida.

Esta es una de las razones por las que suelen considerarse las soluciones con transformador combinado: pueden reducir la complejidad del montaje en el emplazamiento y ahorrar espacio. Aun así, la compacidad no debe considerarse una ventaja automática. El equipo debe verificar si la unidad seleccionada se adapta a las condiciones reales de instalación.

Entre los aspectos que conviene comprobar se incluyen:

• Las dimensiones de transporte y las restricciones de acceso por carretera
• Los requisitos de cimentación y las condiciones de drenaje
• El espacio libre necesario para la operación y el mantenimiento
• La temperatura ambiente local, el polvo, la humedad, el riesgo de inundación y la exposición a la corrosión
• Los riesgos de seguridad, como el contacto accidental, el vandalismo o la interferencia de animales de ganado

Estas cuestiones son especialmente importantes cuando un proyecto intenta estandarizar el despliegue en varias aldeas. Un modelo de transformador que funciona bien en un distrito puede resultar ineficiente en otro si las condiciones del terreno y del acceso son diferentes. Los responsables del proyecto deben evitar suponer que una instalación anterior exitosa se trasladará automáticamente de forma adecuada a un nuevo entorno rural.

La protección y la compatibilidad con la red merecen una revisión temprana

Muchos retrasos en los proyectos de distribución no proceden del transformador en sí, sino de problemas de integración. Un transformador combinado puede estar bien fabricado y correctamente dimensionado y, aun así, generar complicaciones si su disposición de maniobra, protección o conexión no se ajusta a las prácticas operativas de la empresa eléctrica local.

En la práctica, las cuestiones de compatibilidad suelen aparecer en tres áreas.

La primera es la compatibilidad de las conexiones primaria y secundaria. La unidad seleccionada debe coincidir con el nivel de tensión de la red, el sistema de puesta a tierra y los requisitos de interfaz del alimentador. Esto parece básico, pero siguen produciéndose errores cuando los equipos del proyecto se basan en especificaciones genéricas y no verifican la arquitectura exacta de distribución local.

La segunda es la coordinación de protecciones. Los sistemas rurales suelen tener un nivel de cortocircuito limitado y prioridades de despeje de fallos diferentes de las de las redes urbanas densas. Los ajustes de protección deben funcionar conjuntamente con los dispositivos aguas arriba y aguas abajo, especialmente cuando existe una combinación de infraestructura antigua y nueva.

La tercera es la medición y la visibilidad operativa. Actualmente, algunos proyectos esperan una localización más sencilla de fallos, la supervisión de la carga o futuras actualizaciones digitales. Si el transformador se selecciona únicamente como un activo pasivo, el proyecto puede perder la oportunidad de reducir los costes posteriores de adaptación.

Para los responsables, el punto clave es sencillo: no se debe tratar el transformador combinado como un paquete de adquisición independiente. Debe considerarse un nodo dentro de un sistema de protección y operación.

La incertidumbre del crecimiento rural debe influir en las especificaciones

La planificación de la distribución rural ha cambiado en muchos mercados. La demanda ya no está impulsada únicamente por la electrificación doméstica. La modernización agrícola, la reubicación de industrias rurales, la adopción de energía distribuida, la logística de cadena de frío, las infraestructuras hidráulicas y la electrificación del transporte pueden modificar la composición de la carga más rápidamente de lo previsto.

Esto genera una tensión en la planificación. Si el transformador se selecciona únicamente para la carga actual, puede ser necesario sustituirlo demasiado pronto. Si se selecciona para un escenario de crecimiento agresivo que nunca se materializa, el proyecto puede asumir costes y penalizaciones de eficiencia evitables.

El mejor enfoque consiste en definir claramente el horizonte del proyecto. ¿Se espera que la unidad abastezca durante diez años a una aldea estable con un crecimiento reducido? ¿Está apoyando una zona de revitalización rural donde probablemente aparecerá nueva carga comercial? ¿Existe un plan conocido de electrificación del riego o de instalaciones de procesamiento?

Una vez definido ese horizonte, los equipos pueden evaluar si el transformador combinado seleccionado ofrece un margen suficiente sin caer en un sobredimensionamiento injustificado. En este punto también deben analizarse la modularidad, la capacidad de reserva y la estrategia de ampliación de la red junto con el coste de adquisición.

Las condiciones ambientales y de fiabilidad son más importantes en las zonas remotas

En entornos urbanos e industriales, los equipos de mantenimiento pueden responder rápidamente ante un calentamiento anormal, fugas de aceite, problemas en los pasatapas o disparos de protección. En las zonas rurales remotas, el mismo fallo puede provocar interrupciones más prolongadas porque los tiempos de desplazamiento, la disponibilidad de repuestos y la coordinación del servicio son más difíciles.

Por ello, la fiabilidad en los proyectos rurales no debe juzgarse únicamente por el cumplimiento de las pruebas de fábrica. Los equipos del proyecto deben prestar atención al comportamiento del transformador frente a las condiciones de operación locales a lo largo del tiempo.

Entre las preguntas que conviene plantear se incluyen:

• ¿Qué sensibilidad tiene la unidad a los ciclos de sobrecarga habituales en la agricultura estacional?
• ¿Qué nivel de aislamiento y estanqueidad se espera bajo exposición al calor, la humedad o el polvo?
• ¿Qué facilidad existe para inspeccionar, reparar o sustituir componentes clave en campo?
• ¿Cuál es la disponibilidad prevista de repuestos y servicio técnico?
• ¿Son realistas los requisitos de mantenimiento rutinario para el operador local?

Estas preguntas no son secundarias. En la distribución rural, la facilidad de mantenimiento suele tener tanto valor práctico como el rendimiento máximo.

La conformidad no es solo una cuestión documental

Cuando intervienen proyectos de empresas eléctricas públicas o programas rurales conectados a la red, los requisitos de conformidad pueden afectar directamente al calendario y a la aceptación. Las normas técnicas aplicables, los informes de pruebas de tipo, la documentación de calidad y los procedimientos de aprobación de la empresa eléctrica local deben comprobarse antes de que el proyecto se comprometa con un modelo.

Las normas aplicables varían según el mercado, por lo que los equipos del proyecto deben verificar los requisitos específicos del país de destino o del marco regulatorio de la empresa eléctrica. Si una certificación, un elemento de prueba o una referencia al código de red no están claros, debe marcarse como【待核实】 en lugar de darse por supuesto.

En las adquisiciones internacionales o en la ejecución de proyectos transfronterizos, la revisión de conformidad también debe abarcar aspectos prácticos como el idioma de la documentación, los protocolos de inspección, el embalaje para el transporte de larga distancia y los criterios de aceptación en el emplazamiento. Muchos riesgos del proyecto aparecen tarde simplemente porque la aprobación técnica y la planificación logística se gestionaron por separado.

El valor total del proyecto lo determina el rendimiento durante el ciclo de vida, no solo el precio de compra

En los proyectos rurales sensibles a los costes, siempre existe presión para reducir el gasto inicial en equipos. Es comprensible, especialmente cuando los presupuestos se distribuyen entre varias aldeas o subestaciones. Sin embargo, el precio de compra más bajo no produce automáticamente el mejor resultado para el proyecto.

Una comparación más rigurosa debe incluir:

• El coste inicial del equipo y de la instalación
• Las pérdidas previstas en vacío y en carga
• Las necesidades de mantenimiento durante la vida útil del activo
• El riesgo de interrupciones y sus implicaciones para la respuesta del servicio
• La probabilidad de ampliación o sustitución si la demanda crece

Para los responsables de proyectos, esto es importante porque normalmente se espera que los activos de distribución rural permanezcan en servicio durante largos periodos con una intervención limitada. Una unidad más barata que provoque reclamaciones repetidas por tensión, un mantenimiento difícil o una sobrecarga prematura puede terminar aumentando tanto los costes directos como los costes de reputación.

Indicadores de que un transformador combinado probablemente es la opción adecuada

En términos prácticos, un transformador combinado tiene más probabilidades de adaptarse a un proyecto de distribución rural cuando se cumplen simultáneamente varias condiciones: el centro de carga es identificable, pero no está densamente urbanizado; la disponibilidad de espacio o la eficiencia de las obras civiles son importantes; la red se beneficia de una solución integrada y compacta; y el crecimiento previsto de la carga es moderado, pero real. También es un candidato adecuado cuando reducir el tiempo de montaje en campo y simplificar el despliegue en varios emplazamientos similares puede mejorar la ejecución del proyecto.

Por el contrario, se requiere precaución cuando la zona presenta una demanda futura muy volátil, distancias de suministro de baja tensión inusualmente largas, dificultades de coordinación de protecciones con infraestructuras antiguas o condiciones ambientales que someten a los equipos compactos a un esfuerzo considerable. En estos casos, la selección debe validarse frente a opciones de rediseño de la red y no tratarse como una simple sustitución de equipos.

El mejor proceso de selección es interfuncional

Los proyectos rurales más sólidos no suelen ser los que cuentan con el folleto de equipo más detallado, sino aquellos en los que la planificación, la ingeniería, las adquisiciones y las operaciones se coordinan desde el principio. El transformador combinado no debe ser revisado únicamente por los ingenieros de diseño, sino también por las personas responsables de la secuencia de construcción, la interfaz con la empresa eléctrica, el mantenimiento futuro y el control presupuestario.

Si el equipo del proyecto puede responder con seguridad a algunas preguntas básicas, la decisión será mucho más fiable: ¿Cómo es realmente la carga? ¿Dónde aparecerán primero los problemas de tensión? ¿Puede la unidad transportarse, instalarse y mantenerse de forma realista? ¿Se adapta a la red local y a la filosofía de protección? ¿Y seguirá siendo suficiente cuando la zona rural se desarrolle más allá de su situación actual?

En última instancia, así es como se determina si un transformador combinado se adapta a un proyecto de distribución rural: no por el hecho de cumplir una especificación genérica, sino por su capacidad para responder a las condiciones operativas reales de la red, a las limitaciones de ejecución del proyecto y a la siguiente etapa de crecimiento de la zona.
