Guía para dimensionar sistemas industriales de almacenamiento de baterías en plantas de manufactura de alta demanda

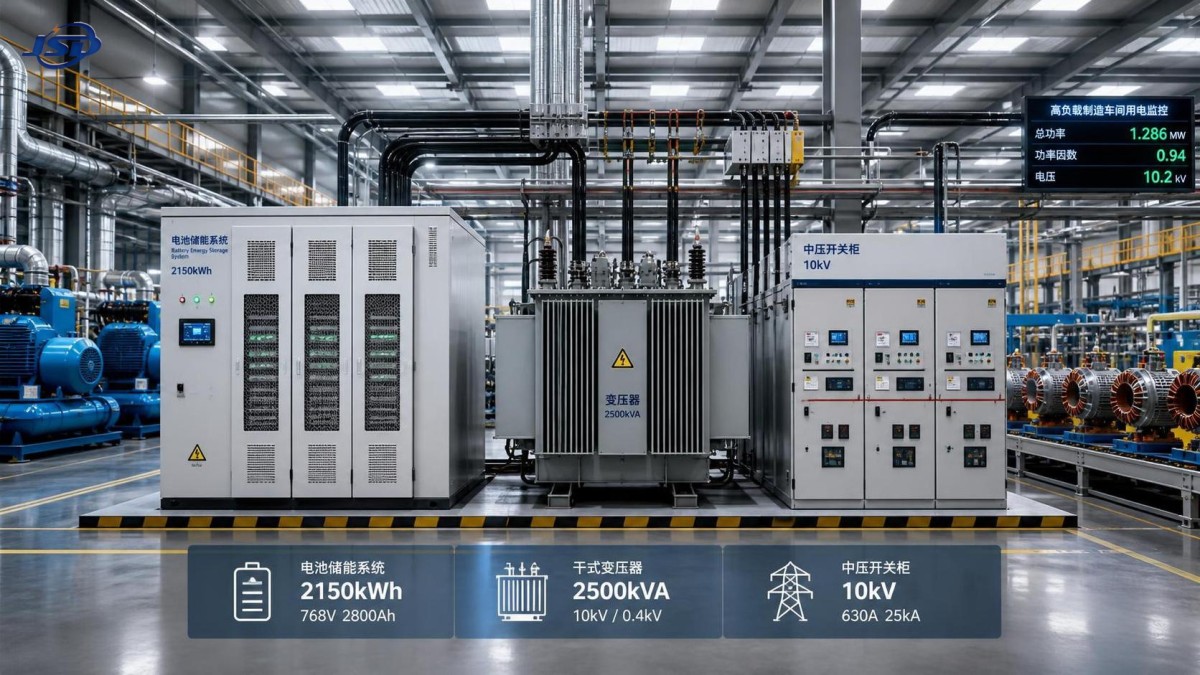

El sistema de almacenamiento en baterías para una planta de alta carga debe dimensionarse a partir del comportamiento eléctrico del emplazamiento, no de un objetivo genérico de kWh. La primera cuestión es determinar si el sistema está destinado a reducir los picos de demanda, mantener las cargas críticas durante perturbaciones aguas arriba, estabilizar cargas de proceso de respuesta rápida o cubrir el tiempo de transferencia entre el suministro de la red y la generación in situ. Cada finalidad determina una relación diferente entre la potencia nominal, la capacidad energética, el margen de carga del transformador, el tiempo de respuesta del inversor y la profundidad de descarga permitida. Un sistema que parece adecuado en un gráfico de energía diaria puede seguir estando subdimensionado si la planta presenta incrementos de corriente breves y pronunciados causados por arranques de motores grandes, soldadoras, calentamiento por inducción, compresores o líneas de proceso cíclicas.

Para la mayoría de las evaluaciones de almacenamiento industrial en baterías, el perfil de carga debe dividirse en varias capas. La carga base es la demanda energizada continuamente que permanece relativamente estable. Por encima se encuentra la carga de proceso, que puede cambiar según el turno, el lote o el estado de la máquina. A menudo aparece una tercera capa de demanda transitoria o intermitente, cuya duración es breve, pero cuyo nivel de potencia es elevado. Si estas capas no se separan, el sistema de almacenamiento suele sobredimensionarse en energía y quedar insuficientemente especificado en potencia de descarga. Una batería puede disponer de suficientes kWh para una hora y aun así no ser capaz de soportar un evento de diez segundos si el inversor, la barra colectora, el conjunto de cables o la impedancia del transformador limitan la entrega de potencia real.

Al revisar los datos de intervalos, los emplazamientos de alta carga deben evitar depender únicamente de los picos de facturación de la compañía eléctrica. Estos picos son útiles para analizar los cargos por demanda, pero no describen las condiciones de las barras internas. Cuando la planta incluye variadores de frecuencia, transformadores de horno, grandes cargas rectificadoras o condiciones repetidas de corriente de irrupción, suele ser necesario realizar un monitoreo a nivel de subsegundos o segundos. En muchos casos, el dimensionamiento práctico comienza marcando tres ventanas operativas: producción normal, suministro eléctrico restringido y modo de contingencia. A continuación, la batería se dimensiona conforme a la peor condición creíble dentro de cada ventana, en lugar de hacerlo según el consumo medio anual.

Comience por el límite eléctrico

El punto de conexión es importante. Una batería instalada en el lado de baja tensión de un transformador de distribución se comporta de forma diferente a otra conectada a una barra de media tensión mediante un transformador elevador dedicado. En el lado de baja tensión, el sistema puede proporcionar soporte directo a los alimentadores descendentes y a las cargas sensibles, pero el tamaño de los conductores, las capacidades de interrupción de los equipos de maniobra y la caída de tensión se convierten inmediatamente en limitaciones. En el lado de media tensión, se puede respaldar una sección más amplia de la planta, aunque las pérdidas del transformador, la coordinación de protecciones y las secuencias de conmutación se vuelven más complejas. El dimensionamiento no puede separarse de este límite, porque el transformador no es simplemente un enlace pasivo; su impedancia, clase térmica, ajuste de tomas y comportamiento ante sobrecargas afectan al rendimiento utilizable de la batería.

En los diseños centrados en transformadores, un error común de dimensionamiento consiste en comparar únicamente la potencia nominal del inversor de la batería con los kVA nominales del transformador. Esto no tiene en cuenta el comportamiento de la potencia reactiva, los armónicos procedentes de la electrónica de potencia ni el margen de carga existente a una temperatura ambiente elevada. Un transformador que parece disponer de capacidad sobrante puede estar funcionando ya cerca de su límite térmico durante la producción de la tarde, especialmente si la ventilación es limitada o el contenido armónico es significativo. En ese caso, añadir un flujo de potencia bidireccional derivado de la carga y descarga de la batería puede modificar las pérdidas de tal forma que sea necesario seleccionar otro transformador, incorporar un transformador auxiliar dedicado o revisar las ventanas de carga.

Otro aspecto relacionado con el límite eléctrico es la contribución a la corriente de falla. Los inversores de baterías suelen limitar la corriente de falla en comparación con la generación síncrona, pero aun así modifican el comportamiento de las protecciones. Si la planta depende de una desconexión selectiva en varios niveles de alimentadores, el estudio de protecciones debe actualizarse antes de finalizar la capacidad. Un bloque de almacenamiento eléctricamente grande pero mal coordinado puede provocar disparos intempestivos durante fallas de alimentadores o eventos de transferencia, anulando el valor del respaldo.

La potencia nominal suele determinar la primera fase del dimensionamiento

En los emplazamientos de fabricación con maquinaria concentrada, la primera fase del dimensionamiento suele estar determinada por los kW o kVA, y no por los kWh. La reducción de picos requiere una descarga instantánea suficiente para recortar la parte superior del perfil de demanda. El respaldo debe proporcionar potencia suficiente para alimentar las cargas seleccionadas sin superar la tolerancia de tensión ni los límites de sobrecarga del inversor. Si la carga protegida prevista incluye grupos de motores, la revisión del dimensionamiento debe distinguir entre la corriente de funcionamiento y la corriente de arranque, así como entre los arranques directos y los arranques controlados. Una batería capaz de mantener la carga en régimen permanente puede seguir necesitando el apoyo de arrancadores suaves, cambios en la lógica de los VFD o secuencias de rearranque escalonadas después de una interrupción.

En las aplicaciones de puente de corta duración, en las que el almacenamiento cubre el intervalo hasta que otra fuente asume el suministro, la duración puede ser moderada mientras la demanda de potencia sigue siendo elevada. En esta situación, la capacidad energética no debe aumentarse sin una razón justificada. Sobredimensionar la energía puede incrementar la superficie ocupada, la carga de gestión térmica y el coste de sustitución sin mejorar el resultado real de continuidad. Un bloque energético más pequeño con una sección de inversor más potente puede adaptarse mejor si la secuencia de transferencia de carga está bien definida.

Aquí es también donde otra fuente puede integrarse junto con el almacenamiento en la arquitectura de potencia. Durante interrupciones prolongadas o en la planificación de respaldo con combustible garantizado, algunos emplazamientos combinan el soporte de la batería con una ruta de generador, como Silent Canopy Diesel Generator Set, utilizando la batería para absorber las perturbaciones de transferencia, soportar cambios rápidos de carga o evitar el funcionamiento del generador con baja carga durante una demanda de producción variable. En estas configuraciones, el dimensionamiento de la batería debe reflejar la lógica de transferencia, en lugar de asumir que debe cubrir por sí sola todo el periodo de interrupción.

La capacidad energética depende del ciclo de trabajo, no de la aritmética de la placa de características

Una vez definido el margen de potencia, el cálculo energético puede elaborarse a partir de los ciclos de trabajo reales. Un método útil consiste en representar cada escenario objetivo como una secuencia temporal: estado de carga previo al evento, duración del evento, ventana de recarga y cualquier repetición dentro del mismo turno. A continuación, la capacidad nominal requerida debe ajustarse considerando el margen de reserva, el estado de carga mínimo, la degradación, el efecto de la temperatura ambiente, la eficiencia del inversor, las pérdidas del transformador y las pérdidas de los cables. Los kWh indicados en la placa de características nunca están disponibles por completo en la barra de CA.

La profundidad de descarga debe seleccionarse según la frecuencia operativa prevista. Una batería destinada a respaldar contingencias ocasionales puede utilizar una estrategia de reserva diferente de la de una batería que reduce los picos diariamente. Si la ventana operativa diaria es limitada y las oportunidades de recarga son escasas, mantener demasiada reserva puede obligar a instalar un sistema mayor del necesario. Por otro lado, utilizar casi toda la ventana disponible puede acelerar el envejecimiento o reducir la confianza en la respuesta al final del intervalo de servicio. El equilibrio adecuado depende de la tolerancia de la planta a una autonomía reducida cerca del final de la vida útil.

La selección de la química influye en este margen. El fosfato de hierro y litio suele considerarse cuando la estabilidad térmica y el comportamiento durante los ciclos son prioritarios, mientras que pueden evaluarse otras químicas si el espacio, el comportamiento de descarga o el rango de temperatura apuntan en otra dirección. La selección debe basarse en el diseño de la envolvente, la ventilación, la segregación contra incendios, las cargas auxiliares y las prácticas de mantenimiento, no únicamente en las especificaciones a nivel de celda. El consumo del HVAC, los calentadores de los armarios en condiciones frías y la demanda de espera del sistema de gestión de baterías reducen la energía neta utilizable y deben incluirse en la base de dimensionamiento.

La selección de cargas debe corresponderse con la realidad del proceso

Las plantas rara vez necesitan que todas las cargas estén respaldadas por almacenamiento. Separar los circuitos críticos, aplazables y no esenciales suele mejorar la precisión del dimensionamiento más que cualquier perfeccionamiento de una hoja de cálculo. Sin embargo, esta división debe reflejar las dependencias del proceso. Un alimentador que parece no crítico de forma aislada puede alimentar el agua de refrigeración, la lubricación, los ventiladores de extracción, el aire de control o los conmutadores de red necesarios para mantener activa otra línea de proceso. Del mismo modo, algunas cargas no pueden desconectarse simplemente, porque los desperdicios durante el rearranque, la pérdida de acondicionamiento térmico o el tiempo de limpieza de la línea pueden resultar más perjudiciales que una breve interrupción eléctrica.

Por esta razón, los diagramas unifilares deben revisarse junto con los diagramas de enclavamientos del proceso y las descripciones de secuencia. El equipo de diseño de la batería debe saber qué contactores deben permanecer cerrados, qué bastidores PLC deben superar la interrupción sin reiniciarse y si determinados transformadores deben permanecer energizados para evitar largos retrasos de magnetización o sincronización. Esto es especialmente relevante cuando la instalación cuenta con transformadores de horno, transformadores rectificadores o transformadores dedicados a máquinas que alimentan equipos de producción estrechamente acoplados.

También merece atención la diversidad de los alimentadores. Si las cargas críticas seleccionadas están distribuidas entre varios cuadros, el punto de interconexión de la batería puede obligar a hacer pasar la energía por varias etapas de transformación o por tendidos de cable largos. Esto puede generar cuellos de botella locales incluso cuando la capacidad total del emplazamiento parece suficiente. A menudo es preferible respaldar una sección más pequeña pero eléctricamente coherente de la planta que pretender una cobertura amplia mediante una red fragmentada con numerosos puntos de transferencia.

La integración del transformador modifica el tamaño práctico

En los proyectos industriales de almacenamiento en baterías, el transformador forma parte del dimensionamiento de cuatro maneras: adaptación de tensión, carga térmica, comportamiento de la impedancia y armónicos. La adaptación de tensión es sencilla en concepto, pero puede resultar restrictiva cuando el emplazamiento utiliza tensiones de utilización no estándar o varias zonas de transformadores con diferentes posiciones de toma. La carga térmica se vuelve crítica si la carga de la batería coincide con los picos de producción. Una batería que se carga intensamente después de cada ciclo de descarga puede desplazar la demanda a un periodo en el que el transformador ya funciona a una temperatura elevada.

El comportamiento de la impedancia es importante durante los eventos de descarga rápida. Si la impedancia del transformador es alta en relación con el escalón de carga, la batería puede no mantener la tensión aguas abajo dentro de la tolerancia requerida por los variadores sensibles o los sistemas de automatización. Los armónicos deben evaluarse tanto en el inversor como en las cargas no lineales existentes. Dependiendo del espectro armónico y del impacto térmico, puede ser apropiado incorporar filtrado adicional o utilizar un transformador con consideraciones adecuadas de factor K.

Las configuraciones de aislamiento y puesta a tierra también deben revisarse desde una fase temprana. El grupo de conexión del transformador, el tratamiento del neutro y la filosofía de puesta a tierra afectan a la detección de fallas a tierra y al comportamiento en modo común. Los problemas en este ámbito suelen aparecer tarde, a menudo durante la puesta en servicio, cuando su corrección resulta más difícil. Un sistema de baterías correctamente dimensionado puede seguir funcionando por debajo de sus posibilidades si la puesta a tierra y la lógica de protección se trataron como detalles secundarios.

Las limitaciones de instalación física suelen descartar opciones teóricas

El espacio, la ruta de transporte y el acceso para mantenimiento pueden limitar la elección de la batería antes de la selección final. Los sistemas en contenedores pueden simplificar la entrega, pero requieren acceso para grúa, comprobaciones de la cimentación y distancias libres para las puertas, la separación contra incendios y el flujo de aire de refrigeración. Los sistemas de armarios instalados en interiores pueden adaptarse a una sala eléctrica existente, aunque deben verificarse la temperatura ambiente, la ruta de ventilación, la carga del suelo y las vías de evacuación. Si el emplazamiento se encuentra en un entorno corrosivo, polvoriento, con alta vibración o elevada humedad, el grado de protección de la envolvente y el mantenimiento de los filtros pasan a formar parte de la decisión de dimensionamiento, ya que afectan a la estabilidad térmica y a la continuidad del servicio.

La secuencia de instalación también es importante. Si el transformador, la modificación de los equipos de maniobra y el contenedor de baterías llegan como paquetes diferentes, las ventanas de interrupción temporal deben coordinarse con los trabajos en los acoplamientos de barras, las pruebas de protección y la integración del control. Un diseño que parece eficiente sobre el papel puede resultar poco práctico si requiere múltiples paradas de los alimentadores de producción. En estos casos, una configuración modular de baterías con energización escalonada puede reducir el riesgo de puesta en servicio, aunque la disposición final sea menos compacta.

Errores comunes en el dimensionamiento del almacenamiento

Un error recurrente es utilizar la carga media para dimensionar el respaldo. La carga media oculta los picos de proceso breves y los equipos auxiliares que solo arrancan durante las perturbaciones. Otro error es tratar la eficiencia del inversor como un valor fijo en todos los puntos de funcionamiento. El funcionamiento con carga parcial, la temperatura y el soporte de potencia reactiva pueden modificar la salida efectiva de CA disponible para la planta. Un tercer error consiste en ignorar las restricciones de recarga. Si la planta experimenta eventos de pico repetidos durante el mismo turno, la batería debe recuperar suficiente estado de carga entre ellos sin crear un nuevo pico de demanda durante la carga.

También existe una tendencia a suponer que el mismo margen de diseño debe cubrir todas las incertidumbres. En la práctica, las incertidumbres son de naturaleza diferente. Algunas pertenecen al margen del diseño eléctrico, como la variación de las pérdidas del cableado y el aumento de temperatura del transformador. Otras corresponden a escenarios operativos, como un intento adicional de rearranque después de un disparo o una superposición inesperada de cargas de producción. Separar estas incertidumbres facilita justificar la capacidad final y normalmente evita un dimensionamiento excesivo.

Antes de su aprobación, el tamaño propuesto debe probarse frente a algunas secuencias operativas exigentes pero creíbles: una caída parcial de la red durante la producción plena, una descarga de la batería seguida de un intento inmediato de recierre y la pérdida de un alimentador principal con la lógica de transferencia aguas abajo activa. Si el sistema mantiene la coherencia en esas condiciones, la capacidad seleccionada suele estar basada en la planta real y no en supuestos de catálogo.

Un resultado de dimensionamiento sólido es aquel que resiste los detalles eléctricos: el comportamiento del transformador, la topología de los alimentadores, la potencia de descarga, las limitaciones de recarga y el orden real en el que las cargas industriales arrancan, se detienen y se recuperan.
