Руководство по выбору емкости промышленной аккумуляторной системы хранения энергии для производственных предприятий с высокой нагрузкой

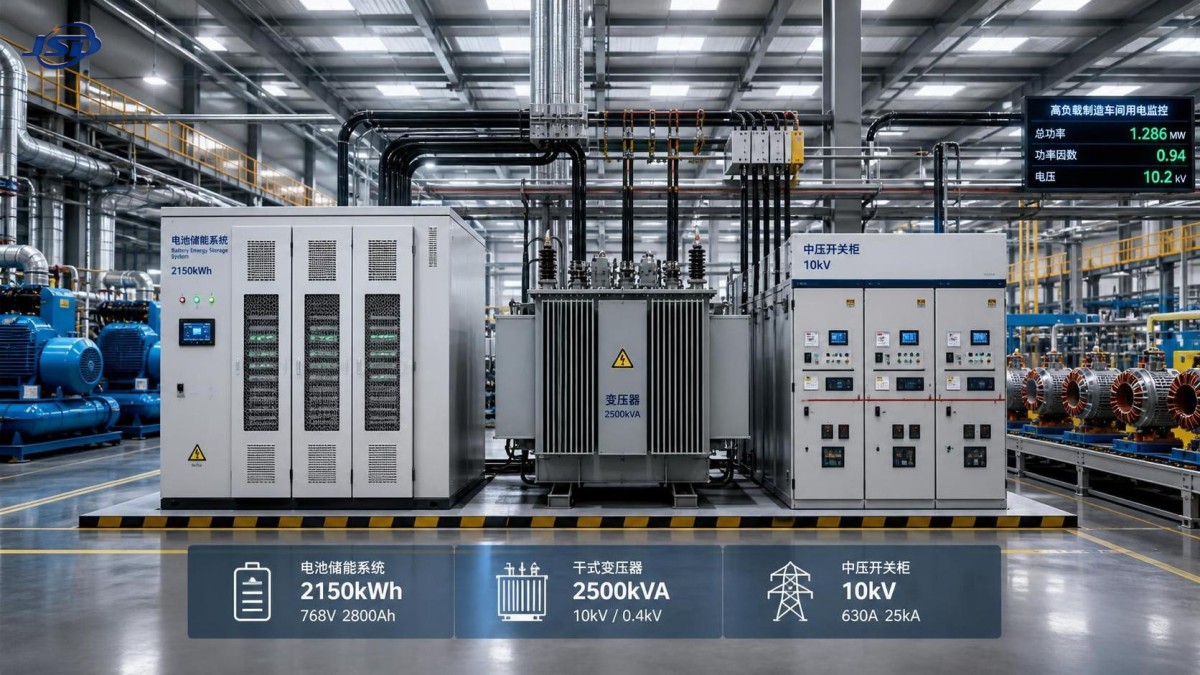

Система накопления энергии на аккумуляторах для предприятия с высокой нагрузкой должна подбираться исходя из электрических характеристик объекта, а не на основе универсального целевого значения в кВт·ч. Первый вопрос заключается в том, предназначена ли система для снижения пикового спроса, поддержания критических нагрузок при нарушениях во внешней сети, стабилизации быстро изменяющихся технологических нагрузок или обеспечения времени переключения между электроснабжением от сети и локальной генерацией. Каждая задача определяет свое соотношение между номинальной мощностью, энергоемкостью, запасом по нагрузке трансформатора, временем отклика инвертора и допустимой глубиной разряда. Система, которая выглядит достаточной на графике суточного энергопотребления, все же может иметь недостаточную мощность, если на предприятии возникают кратковременные резкие скачки тока при запуске крупных двигателей, сварочного оборудования, индукционного нагрева, компрессоров или цикличных производственных линий.

При оценке большинства промышленных систем накопления энергии профиль нагрузки необходимо разделить на несколько уровней. Базовая нагрузка — это постоянно подключенное энергопотребление, которое остается относительно стабильным. Выше располагается технологическая нагрузка, которая может изменяться в зависимости от смены, партии продукции или состояния оборудования. Третий уровень часто представлен переходной или периодической нагрузкой: ее продолжительность невелика, но уровень мощности высок. Если эти уровни не разделить, система накопления часто получается избыточной по энергоемкости и недостаточной по мощности разряда. Аккумулятор может иметь достаточную емкость в кВт·ч на один час работы и при этом не справиться с десятисекундным событием, если инвертор, сборные шины, комплект кабелей или импеданс трансформатора ограничивают фактическую выдачу мощности.

При анализе интервальных данных объектам с высокой нагрузкой не следует полагаться только на пиковые значения, используемые в расчетах счетов за электроэнергию. Эти пики полезны для анализа платы за максимальную мощность, но не описывают состояние внутренних шин. Если на предприятии используются преобразователи частоты, трансформаторы печей, мощные выпрямительные нагрузки или регулярно возникают пусковые токи, часто требуется мониторинг с интервалом менее секунды или с ежесекундной регистрацией. Во многих случаях практический расчет начинается с выделения трех рабочих режимов: нормальное производство, ограниченное электроснабжение от сети и аварийный режим. Затем аккумуляторная система рассчитывается по наиболее тяжелому обоснованно ожидаемому условию в каждом режиме, а не по среднегодовому потреблению.

Начните с определения электрической границы

Точка подключения имеет большое значение. Аккумуляторная система, установленная на стороне низкого напряжения распределительного трансформатора, работает иначе, чем система, подключенная к шинам среднего напряжения через отдельный повышающий трансформатор. На стороне низкого напряжения система может напрямую поддерживать отходящие линии и чувствительные нагрузки, однако сечение проводников, отключающая способность коммутационного оборудования и падение напряжения становятся непосредственными ограничениями. На стороне среднего напряжения можно поддерживать более значительную часть предприятия, но потери в трансформаторе, координация защит и последовательности переключений становятся сложнее. Расчет мощности нельзя отделять от этой границы, поскольку трансформатор является не просто пассивным звеном: его импеданс, тепловой класс, положение ответвления и поведение при перегрузке влияют на фактические характеристики аккумуляторной системы.

В конструкциях, ориентированных на трансформатор, одной из распространенных ошибок при расчете является сравнение номинальной мощности инвертора аккумуляторной системы только с номинальной мощностью трансформатора в кВА. Такой подход не учитывает поведение реактивной мощности, гармоники от силовой электроники и существующий запас по нагрузке при повышенной температуре окружающей среды. Трансформатор, который, по-видимому, имеет свободную мощность, в дневные часы производства может уже работать вблизи своего теплового предела, особенно при ограниченной вентиляции или значительном содержании гармоник. В этом случае добавление двунаправленного потока мощности при заряде и разряде аккумулятора может изменить распределение потерь и потребовать выбора другого трансформатора, установки отдельного вспомогательного трансформатора или пересмотра периодов зарядки.

Еще один вопрос, связанный с границей подключения, — вклад в ток короткого замыкания. Инверторы аккумуляторных систем обычно ограничивают ток короткого замыкания сильнее, чем синхронные генераторы, однако они все равно изменяют работу защит. Если предприятие использует селективное отключение на нескольких уровнях фидеров, перед окончательным определением мощности необходимо обновить расчет защит. Электрически мощный, но плохо согласованный блок накопления может вызывать ложные отключения при повреждениях фидеров или переключениях, что снижает ценность резервного питания.

На первом этапе обычно определяющей является мощность

На производственных объектах с большой концентрацией оборудования первый этап расчета часто определяется кВт или кВА, а не кВт·ч. Для снижения пикового спроса необходима достаточная мгновенная мощность разряда, чтобы ограничить верхнюю часть профиля нагрузки. Для резервного питания требуется достаточная мощность для поддержания выбранных нагрузок без выхода за допустимые пределы напряжения или ограничения перегрузки инвертора. Если предполагаемая защищаемая нагрузка включает группы двигателей, при расчете следует различать рабочий и пусковой токи, а также прямой пуск и управляемый пуск. Аккумуляторная система, способная поддерживать установившуюся нагрузку, все же может потребовать помощи устройств плавного пуска, изменения логики VFD или поэтапного восстановления нагрузки после отключения.

В системах кратковременного резервирования, где накопитель покрывает интервал до подключения другого источника, продолжительность может быть небольшой, а потребность в мощности — высокой. В такой ситуации не следует без необходимости увеличивать энергоемкость. Избыточная емкость может увеличить занимаемую площадь, нагрузку на систему терморегулирования и стоимость замены, не улучшая фактический результат поддержания питания. Если последовательность переключения нагрузки четко определена, лучшим решением может оказаться меньший аккумуляторный блок с более мощной инверторной частью.

Именно в таких системах рядом с накопителем в архитектуре электроснабжения может использоваться другой источник. При длительных отключениях или планировании резервного питания с гарантированным запасом топлива некоторые объекты объединяют аккумуляторную поддержку с генераторной линией, например сдизель-генераторной установкой Silent Canopy, используя аккумулятор для компенсации переходных возмущений, восприятия быстрых ступенчатых изменений нагрузки или предотвращения работы генератора при низкой нагрузке в условиях переменного производственного спроса. В таких конфигурациях размер аккумуляторной системы следует определять с учетом логики передачи нагрузки, а не исходить из предположения, что она должна самостоятельно покрывать весь период отключения.

Энергоемкость зависит от режима работы, а не от арифметики паспортных данных

После определения диапазона мощности расчет энергоемкости можно построить на основе фактических рабочих циклов. Полезный подход заключается в отображении каждого целевого сценария как временной последовательности: начальное состояние заряда, продолжительность события, окно для подзарядки и количество повторений в течение одной смены. Затем требуемую номинальную емкость необходимо скорректировать с учетом резерва, минимального состояния заряда, допуска на деградацию, влияния температуры окружающей среды, КПД инвертора, потерь в трансформаторе и потерь в кабелях. Паспортная емкость в кВт·ч никогда не доступна на шинах переменного тока в полном объеме.

Глубину разряда следует выбирать с учетом ожидаемой частоты эксплуатации. Для аккумуляторной системы, предназначенной для периодической поддержки в аварийных ситуациях, обычно применяется иная стратегия резервирования, чем для системы, ежедневно снижающей пиковые нагрузки. Если ежедневное рабочее окно ограничено, а возможности для подзарядки редки, чрезмерный резерв может потребовать установки более крупной системы, чем необходимо. С другой стороны, использование почти всего доступного диапазона может ускорить старение или снизить надежность отклика в конце срока службы. Оптимальный баланс зависит от того, насколько предприятие допускает сокращение автономности по мере окончания срока эксплуатации.

На этот запас влияет и выбор химического состава. Литий-железо-фосфатные аккумуляторы часто рассматриваются, когда приоритетами являются термическая стабильность и характеристики циклирования, тогда как другие химические составы могут оцениваться, если пространство, характеристики разряда или температурный диапазон указывают на иное решение. Выбор должен основываться на конструкции корпуса, вентиляции, противопожарном разделении, вспомогательных нагрузках и методах технического обслуживания, а не только на характеристиках отдельных ячеек. Потребление HVAC, нагреватели шкафов в холодных условиях и энергопотребление системы управления аккумулятором в режиме ожидания также уменьшают чистую полезную энергию и должны учитываться в основе расчета.

Выбор нагрузок должен соответствовать реальному технологическому процессу

Производственным объектам редко требуется резервирование всех нагрузок от системы накопления. Разделение цепей на критические, допускающие отсрочку и несущественные обычно повышает точность расчета сильнее, чем дальнейшее совершенствование таблиц. Однако это разделение должно учитывать технологические зависимости. Фидер, который сам по себе кажется некритичным, может питать охлаждающую воду, систему смазки, вытяжные вентиляторы, управляющий воздух или сетевые коммутаторы, необходимые для поддержания другой технологической линии. Аналогично, некоторые нагрузки нельзя просто отключить, поскольку отходы при повторном запуске, потери из-за термического выдерживания или время очистки линии могут оказаться более серьезными, чем кратковременное отключение электроэнергии.

Поэтому однолинейные схемы следует рассматривать вместе с картами технологических блокировок и описаниями последовательностей. Проектная команда аккумуляторной системы должна знать, какие контакторы должны оставаться замкнутыми, какие стойки PLC должны продолжать работу без перезагрузки и должны ли определенные трансформаторы оставаться под напряжением, чтобы избежать длительных задержек намагничивания или синхронизации. Это особенно важно на объектах с трансформаторами печей, выпрямительными трансформаторами или отдельными трансформаторами станков, обслуживающими тесно взаимосвязанное производственное оборудование.

Разнообразие нагрузок на фидерах также требует внимания. Если выбранные критические нагрузки распределены по нескольким распределительным щитам, точка подключения аккумуляторной системы может заставить передавать энергию через несколько ступеней трансформации или длинные кабельные трассы. Это может создавать локальные ограничения даже при достаточной общей мощности объекта. Часто лучше поддерживать меньшую, но электрически согласованную часть предприятия, чем заявлять широкое покрытие через разрозненную сеть с множеством точек переключения.

Интеграция трансформатора изменяет практический размер системы

В проектах промышленных аккумуляторных систем трансформатор входит в расчет по четырем направлениям: согласование напряжения, тепловая нагрузка, поведение импеданса и гармоники. Согласование напряжения в концепции является простым, но может стать ограничивающим фактором, если на объекте используются нестандартные рабочие напряжения или несколько зон трансформации с разными положениями ответвлений. Тепловая нагрузка становится критичной, если зарядка совпадает с производственными пиками. Аккумуляторная система, которая интенсивно заряжается после каждого цикла разряда, может перенести спрос на период, когда трансформатор уже работает в нагретом состоянии.

Поведение импеданса имеет значение во время быстрых событий разряда. Если импеданс трансформатора высок по сравнению со ступенью нагрузки, аккумуляторная система может не удержать напряжение на стороне потребителей в пределах допуска, необходимого для чувствительных приводов или систем автоматизации. Следует оценивать гармоники, создаваемые инвертором и существующими нелинейными нагрузками. В зависимости от спектра гармоник и их теплового воздействия может потребоваться дополнительная фильтрация или трансформатор с соответствующими характеристиками K-фактора.

Схемы изоляции и заземления также следует рассматривать на раннем этапе. Группа соединения трансформатора, режим нейтрали и концепция заземления влияют на обнаружение замыканий на землю и поведение синфазных составляющих. Проблемы в этой области обычно проявляются поздно, часто во время пусконаладки, когда их устранение становится сложнее. Даже правильно рассчитанная аккумуляторная система может работать ниже ожидаемого уровня, если заземление и логика защиты рассматривались как второстепенные детали.

Ограничения физической установки часто исключают теоретически возможные варианты

Площадь, маршрут транспортировки и доступ для технического обслуживания могут сузить выбор аккумуляторной системы еще до окончательного решения. Контейнерные системы могут упростить доставку, но требуют доступа для крана, проверки фундамента и обеспечения свободного пространства для дверей, противопожарного разделения и потока охлаждающего воздуха. Шкафные системы внутренней установки могут разместиться в существующем электро помещении, однако необходимо проверить температуру в помещении, маршрут вентиляции, допустимую нагрузку на пол и пути эвакуации. Если объект находится в агрессивной, запыленной, подверженной сильной вибрации или высокой влажности среде, степень защиты корпуса и обслуживание фильтров становятся частью решения по расчету, поскольку они влияют на термическую стабильность и непрерывность эксплуатации.

Важна также последовательность монтажа. Если трансформатор, модернизация коммутационного оборудования и аккумуляторный контейнер поставляются в рамках разных пакетов, временные окна отключения должны быть согласованы с работами на шинных перемычках, испытанием защит и интеграцией управления. Конструкция, которая выглядит эффективной на бумаге, может оказаться непрактичной, если требует нескольких остановок производственных фидеров. В таких случаях модульная конфигурация аккумуляторной системы с поэтапным вводом под напряжение может снизить риски пусконаладочных работ, даже если окончательная компоновка будет менее компактной.

Распространенные ошибки при расчете системы накопления

Одна из регулярно повторяющихся ошибок — использование средней нагрузки для расчета резервного питания. Средняя нагрузка скрывает кратковременные технологические пики и вспомогательное оборудование, которое запускается только при нарушениях. Другая ошибка — рассмотрение КПД инвертора как фиксированного значения во всех рабочих точках. Работа при частичной нагрузке, температура и поддержка реактивной мощности могут изменять фактическую мощность переменного тока, доступную предприятию. Третья ошибка — игнорирование ограничений подзарядки. Если в течение одной смены происходит несколько пиковых событий, аккумуляторная система должна восстановить достаточное состояние заряда между ними, не создавая нового пика спроса во время зарядки.

Также существует тенденция считать, что один и тот же расчетный запас должен покрывать любую неопределенность. На практике неопределенности имеют разную природу. Некоторые относятся к электрическому запасу, например вариации потерь в проводке и нагрев трансформатора. Другие относятся к рабочим сценариям, например еще одна попытка запуска после отключения или неожиданное совпадение производственных нагрузок. Разделение этих неопределенностей облегчает обоснование итоговой емкости и обычно позволяет избежать завышенного расчета.

Перед выпуском проекта предложенный размер следует проверить по нескольким жестким, но реалистичным рабочим последовательностям: частичная просадка напряжения сети при полной загрузке производства, разряд аккумулятора с немедленной попыткой повторного включения и потеря крупного фидера при активной логике переключения downstream-нагрузок. Если система сохраняет согласованность в этих условиях, выбранная емкость обычно основывается на фактических характеристиках предприятия, а не на предположениях из каталога.

Надежный результат расчета — это тот, который выдерживает проверку электрическими деталями: поведением трансформатора, топологией фидеров, мощностью разряда, ограничениями подзарядки и реальной последовательностью запуска, остановки и восстановления промышленных нагрузок.
