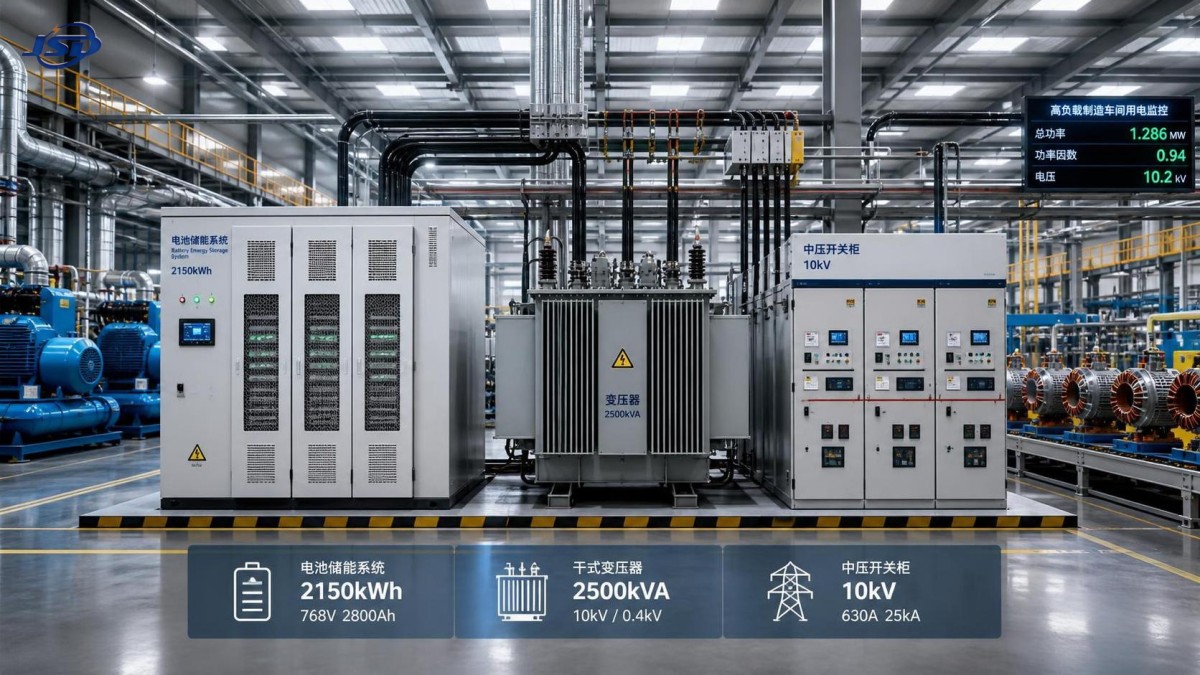

دليل تحديد حجم تخزين البطاريات الصناعي لمواقع التصنيع ذات الأحمال العالية

يجب تحديد حجم نظام تخزين البطاريات لمحطة ذات حمل مرتفع استنادًا إلى السلوك الكهربائي للموقع، وليس إلى هدف عام بوحدة kWh. والسؤال الأول هو ما إذا كان النظام مخصصًا لتقليل ذروة الطلب، أو الحفاظ على الأحمال الحرجة أثناء اضطرابات مصدر التغذية upstream، أو تثبيت الأحمال السريعة في عمليات الإنتاج، أو تغطية زمن التحويل بين مصدر المرافق والتوليد الموجود في الموقع. ويؤدي كل غرض إلى نسبة مختلفة بين تصنيف القدرة، وسعة الطاقة، وهامش تحميل المحول، وزمن استجابة العاكس، وعمق التفريغ المسموح به. وقد يبدو النظام مناسبًا عند عرضه على مخطط الطاقة اليومية، لكنه قد يكون أصغر من المطلوب إذا كانت المحطة تشهد ارتفاعات قصيرة وحادة في التيار نتيجة بدء تشغيل المحركات الكبيرة، أو آلات اللحام، أو التسخين الحثي، أو الضواغط، أو خطوط الإنتاج الدورية.

في معظم تقييمات تخزين البطاريات الصناعية، يجب تقسيم منحنى الحمل إلى طبقات. الحمل الأساسي هو الطلب المتصل بالطاقة باستمرار والذي يظل مستقرًا نسبيًا. وفوقه يوجد حمل العملية الإنتاجية، الذي قد يتغير حسب الوردية أو الدفعة أو حالة الآلة. وغالبًا ما تظهر طبقة ثالثة تتمثل في الطلب العابر أو المتقطع، حيث تكون المدة قصيرة لكن مستوى القدرة مرتفعًا. وإذا لم تُفصل هذه الطبقات، فغالبًا ما يكون نظام التخزين مبالغًا في سعته الطاقية وغير محدد بما يكفي من حيث قدرة التفريغ. فقد تحتوي البطارية على طاقة كافية لمدة ساعة، ومع ذلك تفشل في دعم حدث مدته عشر ثوانٍ إذا كان العاكس أو قضيب التوصيل أو مجموعة الكابلات أو ممانعة المحول تحد من القدرة الفعلية التي يمكن توصيلها.

عند مراجعة بيانات الفواصل الزمنية، ينبغي للمواقع ذات الأحمال المرتفعة تجنب الاعتماد فقط على قمم الفوترة الخاصة بالمرافق. فهذه القمم مفيدة لتحليل رسوم الطلب، لكنها لا تصف ظروف القضبان الداخلية. وغالبًا ما تكون هناك حاجة إلى مراقبة على مستوى أقل من الثانية أو على مستوى الثانية عندما تضم المحطة محركات بتردد متغير، أو محولات أفران، أو أحمال مقومات كبيرة، أو حالات تيار اندفاعي متكررة. وفي كثير من الحالات، تبدأ عملية تحديد الحجم عمليًا بتحديد ثلاث نوافذ تشغيل: الإنتاج العادي، وإمداد المرافق المقيد، ووضع الطوارئ. ثم تُحدد سعة البطارية وفق أسوأ حالة معقولة داخل كل نافذة، بدلًا من الاعتماد على متوسط الاستهلاك السنوي.

ابدأ بالحدود الكهربائية

تكتسب نقطة الاتصال أهمية كبيرة. فالبطارية المثبتة على جانب الجهد المنخفض لمحول توزيع تعمل بطريقة مختلفة عن بطارية متصلة بقضيب جهد متوسط عبر محول رفع مخصص. وعلى جانب الجهد المنخفض، قد يدعم النظام مباشرة المغذيات النهائية والأحمال الحساسة، لكن حجم الموصلات وتصنيفات تحمل تيار القطع لمعدات المفاتيح وهبوط الجهد تصبح قيودًا فورية. أما على جانب الجهد المتوسط، فيمكن دعم جزء أكبر من المحطة، إلا أن خسائر المحول وتنسيق الحماية وتسلسلات التبديل تصبح أكثر تعقيدًا. ولا يمكن فصل تحديد الحجم عن هذا الحد، لأن المحول ليس مجرد وصلة سلبية؛ إذ تؤثر ممانعته وفئته الحرارية وإعداد نقطة التغيير وسلوكه عند الحمل الزائد في الأداء القابل للاستخدام للبطارية.

في التصميمات التي يتمحور فيها النظام حول المحول، يتمثل أحد أخطاء تحديد الحجم الشائعة في مقارنة تصنيف عاكس البطارية فقط مع قدرة المحول الاسمية بوحدة kVA. فهذا يتجاهل سلوك القدرة غير الفعالة، والتوافقيات الناتجة عن إلكترونيات القدرة، وهامش التحميل الحالي عند ارتفاع درجة الحرارة المحيطة. وقد يبدو أن المحول يملك سعة احتياطية، لكنه ربما يعمل بالفعل بالقرب من حدوده الحرارية المريحة أثناء إنتاج فترة بعد الظهر، ولا سيما إذا كانت التهوية محدودة أو كان المحتوى التوافقي كبيرًا. وفي هذه الحالة، قد يؤدي إدخال تدفق قدرة ثنائي الاتجاه نتيجة شحن البطارية وتفريغها إلى تغيير الخسائر بطريقة تتطلب اختيار محول مختلف، أو محول مساعد مخصص، أو تعديل نوافذ الشحن.

ومن مسائل الحدود الأخرى مساهمة تيار العطل. فعادةً ما تحد عواكس البطاريات من تيار العطل مقارنةً بالتوليد المتزامن، لكنها مع ذلك تغير سلوك الحماية. وإذا كانت المحطة تعتمد على الفصل الانتقائي عبر عدة مستويات من المغذيات، فينبغي تحديث دراسة الحماية قبل وضع السعة النهائية. فقد تؤدي كتلة تخزين كبيرة كهربائيًا لكنها سيئة التنسيق إلى عمليات فصل غير مرغوب فيها أثناء أعطال المغذيات أو أحداث التحويل، مما يقوض قيمة دعم الاحتياط.

عادةً ما تحدد القدرة التصنيفية المرحلة الأولى

في مواقع التصنيع التي تتركز فيها الآلات، غالبًا ما تعتمد المرحلة الأولى من تحديد الحجم على kW أو kVA بدلًا من kWh. إذ يتطلب خفض الذروة تفريغًا فوريًا كافيًا لاقتطاع الجزء العلوي من منحنى الطلب. ويتطلب دعم الاحتياط قدرة كافية لتغذية الأحمال المحددة دون تجاوز حدود تحمل الجهد أو حدود الحمل الزائد للعاكس. وإذا كان الحمل المحمي المقصود يضم مجموعات من المحركات، فينبغي أن تميز مراجعة تحديد الحجم بين تيار التشغيل وتيار البدء، وبين البدء المباشر على الخط والبدء المتحكم فيه. فقد تحتاج البطارية القادرة على تحمل الحمل المستقر إلى دعم من بادئات التشغيل التدريجي، أو تغييرات في منطق VFD، أو تسلسلات إعادة تشغيل مرحلية بعد انقطاع التيار.

في تطبيقات التغطية القصيرة، حيث يغطي التخزين الفترة السابقة لتولي مصدر آخر المسؤولية، قد تكون المدة محدودة بينما يظل الطلب على القدرة مرتفعًا. وفي هذه الحالة، لا ينبغي زيادة سعة الطاقة دون سبب. فقد يؤدي الإفراط في سعة الطاقة إلى زيادة المساحة المطلوبة وعبء الإدارة الحرارية وتكلفة الاستبدال، دون تحسين نتيجة الاستمرارية الفعلية. وقد يكون استخدام كتلة طاقة أصغر مع قسم عاكس أقوى هو الخيار الأنسب إذا كان تسلسل نقل الحمل محددًا بوضوح.

وهنا أيضًا قد يوجد مصدر آخر إلى جانب التخزين ضمن بنية القدرة. ففي حالات الانقطاعات الأطول أو تخطيط الاحتياط المضمون بالوقود، تجمع بعض المواقع بين دعم البطارية ومسار مولد، مثلمجموعة مولد ديزل صامتة بغطاء عازل، باستخدام البطارية لامتصاص اضطرابات التحويل، أو تحمل خطوات الحمل السريعة، أو منع تشغيل المولد عند الحمل المنخفض أثناء تغير طلب الإنتاج. وفي هذه الترتيبات، ينبغي أن يعكس تحديد حجم البطارية منطق التسليم بين المصادر، بدلًا من افتراض ضرورة تغطيتها فترة الانقطاع كاملة بصورة مستقلة.

تعتمد سعة الطاقة على نمط التشغيل، لا على الحساب الاسمي

بعد تحديد نطاق القدرة، يمكن بناء حساب الطاقة انطلاقًا من دورات التشغيل الفعلية. ويتمثل أحد الأساليب المفيدة في رسم كل سيناريو مستهدف كتسلسل زمني: حالة الشحن قبل الحدث، ومدة الحدث، ونافذة إعادة الشحن، وأي تكرار خلال الوردية نفسها. ثم يجب تعديل السعة الاسمية المطلوبة وفقًا لهامش الاحتياط، والحد الأدنى لحالة الشحن، وبدل التدهور، وتأثير درجة الحرارة المحيطة، وكفاءة العاكس، وفقد المحول، وفقد الكابلات. فلا تكون طاقة kWh الاسمية متاحة بالكامل عند قضيب التيار المتردد.

ينبغي اختيار عمق التفريغ وفقًا لتكرار التشغيل المتوقع. فالبطارية المخصصة لدعم الطوارئ العرضي يمكنها غالبًا استخدام استراتيجية احتياط مختلفة عن بطارية تخفض القمم يوميًا. وإذا كانت نافذة التشغيل اليومية ضيقة وفرص إعادة الشحن محدودة، فقد يؤدي الاحتفاظ باحتياط كبير جدًا إلى فرض نظام أكبر من اللازم. ومن ناحية أخرى، فإن استخدام معظم النافذة المتاحة قد يسرّع التقادم أو يقلل الثقة في الاستجابة قرب نهاية فترة الخدمة. ويعتمد التوازن الصحيح على مدى تحمل المحطة لانخفاض الاستقلالية قرب نهاية العمر التشغيلي.

يؤثر اختيار الكيمياء في هذا الهامش. وغالبًا ما يُنظر في فوسفات حديد الليثيوم عندما تكون الاستقرار الحراري وسلوك الدورات من الأولويات، بينما قد تُراجع كيميائيات أخرى إذا كانت المساحة أو سلوك التفريغ أو نطاق درجات الحرارة تشير إلى اتجاه مختلف. وينبغي أن يستند الاختيار إلى تصميم الحاوية والتهوية والفصل ضد الحريق والأحمال المساعدة وممارسات الصيانة، وليس إلى مواصفات الخلية فقط. كما أن استهلاك HVAC وسخانات الخزائن في الظروف الباردة وطلب الاستعداد لنظام إدارة البطارية كلها تقلل الطاقة الصافية القابلة للاستخدام، وينبغي إدراجها في أساس تحديد الحجم.

يجب أن يتوافق اختيار الأحمال مع واقع العملية

نادرًا ما تحتاج المحطات إلى دعم كل الأحمال بواسطة التخزين. وعادةً ما يؤدي فصل الدوائر الحرجة والقابلة للتأجيل وغير الأساسية إلى تحسين دقة تحديد الحجم أكثر من أي تحسين في جداول البيانات. إلا أن هذا الفصل يجب أن يعكس تبعيات العملية. فقد يدعم مغذٍ يبدو غير حرج بمفرده مياه التبريد، أو التزييت، أو مراوح الاستخراج، أو هواء التحكم، أو مفاتيح الشبكة المطلوبة لإبقاء خط إنتاج آخر قيد التشغيل. وبالمثل، لا يمكن ببساطة فصل بعض الأحمال، لأن الخردة الناتجة عن إعادة التشغيل أو فقدان النقع الحراري أو وقت تنظيف الخط قد تكون أكثر إرباكًا من انقطاع كهربائي قصير.

ولهذا السبب، ينبغي مراجعة المخططات أحادية الخط إلى جانب مخططات تشابك العملية ووصف التسلسل. ويحتاج فريق تصميم البطارية إلى معرفة الموصلات التي يجب أن تظل مغلقة، ورفوف PLC التي يجب أن تستمر في العمل دون إعادة تشغيل، وما إذا كان يتعين إبقاء محولات معينة تحت الجهد لتجنب فترات طويلة من التأخر في المغنطة أو المزامنة. ويكتسب ذلك أهمية خاصة عندما تحتوي المنشأة على محولات أفران، أو محولات مقومات، أو محولات آلات مخصصة تخدم معدات إنتاج مترابطة بإحكام.

ويستحق تنوع المغذيات الاهتمام أيضًا. فإذا كانت الأحمال الحرجة المختارة موزعة على عدة لوحات، فقد تجبر نقطة ربط البطارية الطاقة على المرور عبر مراحل متعددة من المحولات أو مسارات كابلات طويلة. وقد يؤدي ذلك إلى اختناقات محلية حتى عندما تبدو السعة الإجمالية للموقع كافية. وغالبًا ما يكون دعم قسم أصغر لكنه مترابط كهربائيًا من المحطة أفضل من الادعاء بتغطية واسعة عبر شبكة مجزأة تضم نقاط تحويل عديدة.

يغير دمج المحول الحجم العملي

في مشروعات تخزين البطاريات الصناعية، يكون المحول جزءًا من عملية تحديد الحجم من أربع نواحٍ: مطابقة الجهد، والتحميل الحراري، وسلوك الممانعة، والتوافقيات. وتبدو مطابقة الجهد بسيطة من حيث المفهوم، لكنها قد تصبح مقيدة عندما يضم الموقع جهود استخدام غير قياسية أو عدة مناطق محولات ذات مواضع مختلفة لنقاط التغيير. ويصبح التحميل الحراري حاسمًا إذا تزامن الشحن مع قمم الإنتاج. فقد تؤدي بطارية تشحن بقوة بعد كل دورة تفريغ إلى نقل الطلب إلى فترة يكون فيها المحول ساخنًا بالفعل.

ويهم سلوك الممانعة أثناء أحداث التفريغ السريع. فإذا كانت ممانعة المحول مرتفعة مقارنة بخطوة الحمل، فقد لا تتمكن البطارية من إبقاء جهد المصب ضمن حدود التحمل المطلوبة لمحركات الدفع الحساسة أو أنظمة الأتمتة. وينبغي تقييم التوافقيات الناتجة عن العاكس وعن الأحمال غير الخطية الحالية. وقد تكون هناك حاجة إلى ترشيح إضافي أو إلى محول ذي مراعاة مناسبة لعامل K، بحسب طيف التوافقيات وتأثيرها الحراري.

كما ينبغي مراجعة ترتيبات العزل والتأريض في مرحلة مبكرة. فمجموعة توصيل المحول ومعالجة نقطة التعادل وفلسفة التأريض تؤثر في اكتشاف أعطال الأرضي وسلوك النمط المشترك. وتميل المشكلات في هذا المجال إلى الظهور في وقت متأخر، وغالبًا أثناء التشغيل التجريبي، عندما يصبح التصحيح أكثر صعوبة. ويمكن لنظام بطارية محدد الحجم بشكل صحيح أن يقدم أداءً أقل من المطلوب إذا عوملت الحماية ومنطق التأريض على أنهما تفاصيل ثانوية.

غالبًا ما تزيل قيود التركيب المادي الخيارات النظرية

يمكن للمساحة ومسار النقل وإمكانية الوصول للصيانة أن تضيق اختيار البطارية قبل الاختيار النهائي. وقد تبسط الأنظمة الموجودة في حاويات عملية التسليم، لكنها تتطلب وصول الرافعة وفحص الأساس والخلوص اللازم للأبواب والفصل ضد الحريق وتدفق هواء التبريد. وقد تناسب أنظمة الخزائن الداخلية غرفة كهربائية قائمة، إلا أنه يجب التحقق من درجة حرارة الغرفة ومسار التهوية وحمل الأرضية ومتطلبات مخارج الطوارئ. وإذا كان الموقع في بيئة مسببة للتآكل أو مليئة بالغبار أو عالية الاهتزاز أو الرطوبة، فإن تصنيف الحاوية وصيانة المرشحات يصبحان جزءًا من قرار تحديد الحجم، لأنهما يؤثران في الاستقرار الحراري واستمرارية الخدمة.

كما يهم تسلسل التركيب. فإذا وصل المحول وتعديل معدات المفاتيح وحاوية البطارية ضمن حزم مختلفة، فيجب أن تتوافق نوافذ الانقطاع المؤقت مع أعمال ربط القضبان واختبار الحماية ودمج أنظمة التحكم. وقد يصبح التصميم الذي يبدو فعالًا على الورق غير عملي إذا تطلب عدة عمليات إيقاف لمغذيات الإنتاج. وفي هذه الحالات، يمكن لتكوين بطارية معياري مع تنشيط مرحلي أن يقلل مخاطر التشغيل التجريبي، حتى إذا كان التصميم النهائي أقل إحكامًا.

أخطاء التقدير الشائعة في تحديد حجم التخزين

من الأخطاء المتكررة استخدام متوسط الحمل لتحديد حجم الاحتياط. فمتوسط الحمل يخفي الارتفاعات القصيرة في عمليات الإنتاج والمعدات المساعدة التي لا تبدأ إلا أثناء الاضطرابات. ومن الأخطاء الأخرى التعامل مع كفاءة العاكس على أنها قيمة ثابتة عند جميع نقاط التشغيل. إذ يمكن للتشغيل عند الحمل الجزئي ودرجة الحرارة ودعم القدرة غير الفعالة أن تغير خرج التيار المتردد الفعلي المتاح للمحطة. ويتمثل الخطأ الثالث في تجاهل قيود إعادة الشحن. فإذا شهدت المحطة أحداث ذروة متكررة خلال الوردية نفسها، فيجب أن تستعيد البطارية قدرًا كافيًا من حالة الشحن بينها دون خلق ذروة طلب جديدة بسبب الشحن.

كما يوجد ميل إلى افتراض أن هامش التصميم نفسه ينبغي أن يغطي كل أوجه عدم اليقين. لكن أوجه عدم اليقين تختلف في طبيعتها عمليًا. فبعضها يندرج ضمن هامش التصميم الكهربائي، مثل اختلاف فقد الأسلاك وارتفاع درجة حرارة المحول. بينما يندرج بعضها الآخر ضمن سيناريوهات التشغيل، مثل محاولة إعادة تشغيل إضافية بعد الفصل أو التداخل غير المتوقع لأحمال الإنتاج. ويساعد فصل أوجه عدم اليقين هذه على تبرير السعة النهائية، وعادةً ما يتجنب تحديد حجم مبالغًا فيه.

وقبل الإصدار، ينبغي اختبار الحجم المقترح مقابل بعض تسلسلات التشغيل القاسية لكن المعقولة: هبوط جزئي في إمداد المرافق أثناء الإنتاج الكامل، وتفريغ البطارية يتبعه فورًا محاولة إعادة إغلاق، وفقدان مغذٍ رئيسي مع تفعيل منطق التحويل downstream. فإذا ظل النظام متماسكًا في ظل هذه الظروف، فعادةً ما تكون السعة المختارة مبنية على المحطة الفعلية وليس على افتراضات الكتالوج.

إن نتيجة تحديد الحجم السليمة هي التي تصمد أمام التفاصيل الكهربائية: سلوك المحول، وطوبولوجيا المغذيات، وقدرة التفريغ، وحدود إعادة الشحن، والترتيب الفعلي الذي تبدأ وتتوقف وتتعافى وفقه الأحمال الصناعية.
