Guia de Dimensionamento de Armazenamento Industrial de Baterias para Instalações de Manufatura de Alta Carga

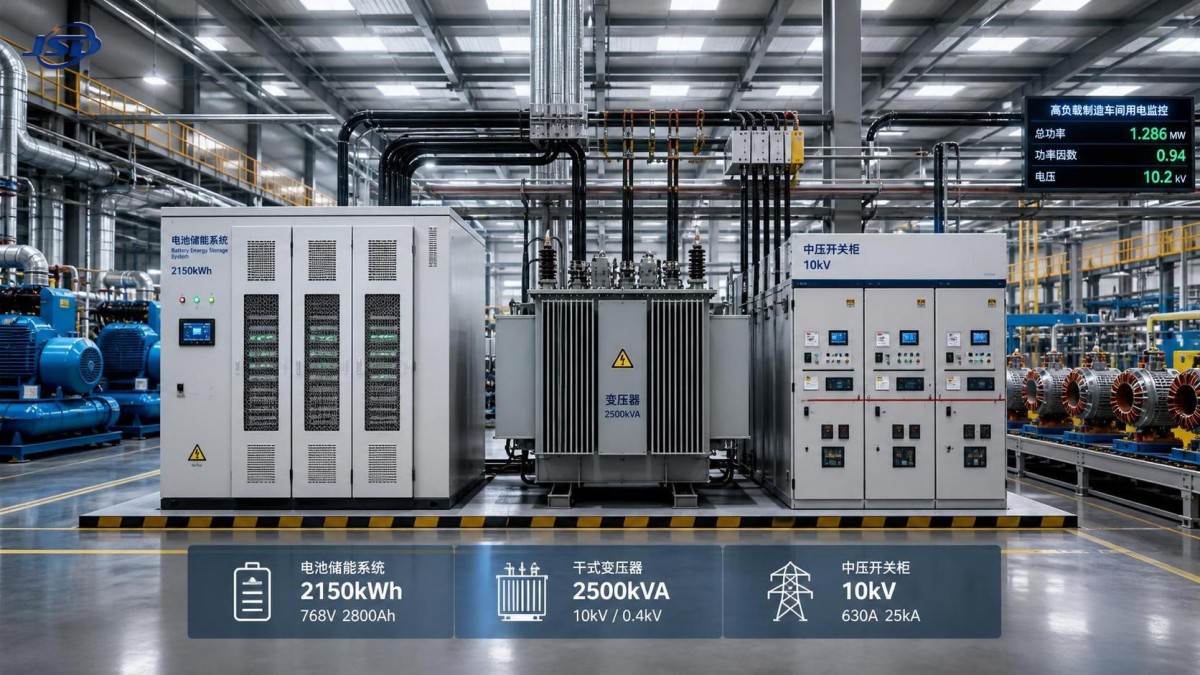

O sistema de armazenamento de baterias para uma planta de alta carga deve ser dimensionado com base no comportamento elétrico do local, e não em uma meta genérica de kWh. A primeira questão é determinar se o sistema se destina a reduzir os picos de demanda, manter cargas críticas durante perturbações na rede a montante, estabilizar cargas de processo de resposta rápida ou cobrir o tempo de transferência entre o fornecimento da concessionária e a geração local. Cada finalidade exige uma relação diferente entre potência nominal, capacidade de energia, margem de carregamento do transformador, tempo de resposta do inversor e profundidade de descarga permitida. Um sistema que parece adequado em um gráfico diário de energia ainda pode estar subdimensionado se a planta apresentar aumentos de corrente curtos e acentuados causados pela partida de grandes motores, máquinas de solda, aquecimento por indução, compressores ou linhas de processo cíclicas.

Para a maioria das avaliações de armazenamento industrial de baterias, o perfil de carga precisa ser dividido em camadas. A carga de base é a demanda continuamente energizada que permanece relativamente estável. Acima dela está a carga de processo, que pode variar conforme o turno, o lote ou o estado da máquina. Uma terceira camada geralmente aparece como demanda transitória ou intermitente, cuja duração é curta, mas cujo nível de potência é alto. Se essas camadas não forem separadas, o sistema de armazenamento frequentemente fica superdimensionado em energia e subespecificado em potência de descarga. Uma bateria pode ter energia suficiente em kWh para uma hora e ainda assim não conseguir atender a um evento de dez segundos se o inversor, o barramento, o conjunto de cabos ou a impedância do transformador limitar a potência efetivamente fornecida.

Ao analisar dados de intervalos, os locais de alta carga devem evitar depender apenas dos picos registrados no faturamento da concessionária. Esses picos são úteis para a análise das tarifas de demanda, mas não descrevem as condições dos barramentos internos. O monitoramento em intervalos inferiores a um segundo ou em nível de segundos é frequentemente necessário quando a planta inclui inversores de frequência, transformadores de fornos, grandes cargas retificadoras ou condições repetidas de corrente de magnetização. Em muitos casos, o exercício prático de dimensionamento começa marcando três janelas de operação: produção normal, fornecimento restrito da concessionária e modo de contingência. A bateria é então dimensionada com base na pior condição plausível dentro de cada janela, e não no consumo médio anual.

Comece pelo limite elétrico

O ponto de conexão é importante. Uma bateria instalada no lado de baixa tensão de um transformador de distribuição comporta-se de maneira diferente de uma bateria conectada a um barramento de média tensão por meio de um transformador elevador dedicado. No lado de baixa tensão, o sistema pode dar suporte direto aos alimentadores a jusante e às cargas sensíveis, mas o dimensionamento dos condutores, as capacidades de interrupção dos equipamentos de manobra e a queda de tensão tornam-se limitações imediatas. No lado de média tensão, uma seção maior da planta pode ser atendida, mas as perdas do transformador, a coordenação da proteção e as sequências de manobra tornam-se mais complexas. O dimensionamento não pode ser separado desse limite, pois o transformador não é apenas um elo passivo; sua impedância, classe térmica, posição de tap e comportamento diante de sobrecargas afetam o desempenho utilizável da bateria.

Em projetos centrados no transformador, um erro comum de dimensionamento é comparar apenas a potência nominal do inversor da bateria com os kVA nominais do transformador. Isso desconsidera o comportamento da potência reativa, os harmônicos gerados pela eletrônica de potência e a margem de carga existente em temperaturas ambientes elevadas. Um transformador que parece ter capacidade disponível pode já estar operando próximo de sua faixa térmica confortável durante a produção da tarde, especialmente se a ventilação for limitada ou o conteúdo harmônico for significativo. Nesse caso, a adição do fluxo bidirecional de potência durante o carregamento e o descarregamento da bateria pode deslocar as perdas de maneiras que exigem uma seleção diferente do transformador, um transformador auxiliar dedicado ou janelas de carregamento revisadas.

Outra questão relacionada ao limite elétrico é a contribuição para curto-circuito. Os inversores de bateria normalmente limitam a corrente de falta em comparação com a geração síncrona, mas ainda assim alteram o comportamento da proteção. Se a planta depender do desligamento seletivo em vários níveis de alimentadores, o estudo de proteção deverá ser atualizado antes da finalização da capacidade. Um bloco de armazenamento eletricamente grande, mas mal coordenado, pode provocar desligamentos indevidos durante falhas nos alimentadores ou eventos de transferência, anulando o benefício do suporte de backup.

A potência nominal normalmente determina a primeira etapa

Em locais de fabricação com máquinas concentradas, a primeira etapa do dimensionamento frequentemente é determinada por kW ou kVA, e não por kWh. A redução de picos exige descarga instantânea suficiente para cortar o topo do perfil de demanda. O suporte de backup exige potência suficiente para alimentar as cargas selecionadas sem violar a tolerância de tensão ou os limites de sobrecarga do inversor. Se a carga protegida pretendida incluir grupos de motores, a análise de dimensionamento deverá distinguir entre a corrente de operação e a corrente de partida, bem como entre partidas diretas e partidas controladas. Uma bateria capaz de sustentar a carga em regime permanente ainda pode precisar do auxílio de soft starters, alterações na lógica dos VFDs ou sequências de religamento escalonado após uma interrupção.

Para aplicações de cobertura de curta duração, nas quais o armazenamento atende ao intervalo até que outra fonte assuma o fornecimento, a duração pode ser moderada, enquanto a demanda de potência permanece alta. Nessa situação, a capacidade de energia não deve ser aumentada sem justificativa. O superdimensionamento da energia pode aumentar a área ocupada, a necessidade de gerenciamento térmico e o custo de substituição sem melhorar o resultado efetivo de continuidade. Um bloco de energia menor com uma seção de inversor mais robusta pode ser a opção mais adequada se a sequência de transferência de carga estiver bem definida.

É também nesse contexto que outra fonte pode ser instalada em conjunto com o armazenamento na arquitetura de potência. Durante interrupções mais longas ou no planejamento de backup com combustível garantido, alguns locais combinam o suporte da bateria com uma rota de gerador, como o Silent Canopy Diesel Generator Set, utilizando a bateria para absorver perturbações de transferência, atender mudanças rápidas de carga ou evitar a operação do gerador com baixa carga durante variações na demanda de produção. Nesses arranjos, o dimensionamento da bateria deve refletir a lógica de transferência, em vez de pressupor que ela precise cobrir de forma independente todo o período de interrupção.

A capacidade de energia depende do ciclo de trabalho, não da aritmética da placa de identificação

Depois de definir o envelope de potência, o cálculo de energia pode ser elaborado a partir dos ciclos de trabalho reais. Uma abordagem útil é mapear cada cenário-alvo como uma sequência temporal: estado de carga antes do evento, duração do evento, janela de recarga e qualquer repetição durante o mesmo turno. A capacidade nominal necessária deve então ser ajustada pela margem de reserva, pelo estado mínimo de carga, pela margem de degradação, pelo efeito da temperatura ambiente, pela eficiência do inversor, pelas perdas do transformador e pelas perdas nos cabos. A energia nominal em kWh nunca fica totalmente disponível no barramento CA.

A profundidade de descarga deve ser selecionada de acordo com a frequência operacional esperada. Uma bateria destinada ao suporte ocasional em contingências pode utilizar uma estratégia de reserva diferente daquela de uma bateria que reduz picos diariamente. Se a janela operacional diária for limitada e as oportunidades de recarga forem escassas, manter uma reserva excessiva pode exigir um sistema maior do que o necessário. Por outro lado, utilizar quase toda a janela disponível pode acelerar o envelhecimento ou reduzir a confiança na resposta no final do intervalo de serviço. O equilíbrio adequado depende da tolerância da planta à redução da autonomia próxima ao fim da vida útil.

A seleção da química influencia essa margem. O fosfato de ferro-lítio é frequentemente considerado quando a estabilidade térmica e o comportamento durante os ciclos são prioridades, enquanto outras químicas podem ser avaliadas se o espaço, o comportamento de descarga ou a faixa de temperatura apontarem para outra direção. A seleção deve basear-se no projeto do invólucro, na ventilação, na segregação contra incêndios, nas cargas auxiliares e nas práticas de manutenção, e não apenas nas especificações em nível de célula. O consumo do HVAC, os aquecedores dos gabinetes em condições frias e a demanda de standby do sistema de gerenciamento da bateria reduzem a energia líquida utilizável e devem ser incluídos na base de dimensionamento.

A seleção de cargas deve corresponder à realidade do processo

As plantas raramente precisam que todas as cargas sejam respaldadas pelo armazenamento. Separar os circuitos críticos, adiáveis e não essenciais normalmente melhora a precisão do dimensionamento mais do que qualquer aprimoramento em planilhas. No entanto, essa divisão precisa refletir as dependências do processo. Um alimentador que parece não crítico isoladamente pode atender à água de resfriamento, à lubrificação, aos ventiladores de exaustão, ao ar de controle ou aos switches de rede necessários para manter outra linha de processo em funcionamento. Da mesma forma, algumas cargas não podem simplesmente ser desligadas, pois as perdas de refugo na reinicialização, a perda de aquecimento térmico ou o tempo de limpeza da linha podem ser mais prejudiciais do que uma breve interrupção elétrica.

Por esse motivo, os diagramas unifilares devem ser analisados em conjunto com os diagramas de intertravamento do processo e as descrições das sequências. A equipe de projeto da bateria precisa saber quais contatores devem permanecer fechados, quais racks de PLC devem atravessar a interrupção sem reinicializar e se determinados transformadores precisam permanecer energizados para evitar longos atrasos de magnetização ou sincronização. Isso é particularmente relevante quando a instalação possui transformadores de fornos, transformadores retificadores ou transformadores dedicados a máquinas que alimentam equipamentos de produção fortemente interdependentes.

A diversidade dos alimentadores também merece atenção. Se as cargas críticas selecionadas estiverem distribuídas por vários quadros, o ponto de interconexão da bateria poderá obrigar a energia a passar por vários estágios de transformação ou por longos trechos de cabos. Isso pode criar gargalos locais mesmo quando a capacidade total do local parece suficiente. Frequentemente, é melhor dar suporte a uma seção menor, mas eletricamente coerente, da planta do que afirmar uma cobertura ampla por meio de uma rede fragmentada com muitos pontos de transferência.

A integração do transformador altera o tamanho prático

Em projetos industriais de armazenamento de baterias, o transformador faz parte do exercício de dimensionamento de quatro maneiras: compatibilidade de tensão, carregamento térmico, comportamento da impedância e harmônicos. A compatibilidade de tensão é simples em conceito, mas pode se tornar restritiva quando o local possui tensões de utilização não padronizadas ou várias zonas de transformadores com diferentes posições de tap. O carregamento térmico torna-se crítico se o carregamento da bateria coincidir com os picos de produção. Uma bateria que carregue agressivamente após cada ciclo de descarga pode deslocar a demanda para um período em que o transformador já esteja operando aquecido.

O comportamento da impedância é importante durante eventos de descarga rápida. Se a impedância do transformador for alta em relação ao degrau de carga, a bateria poderá não manter a tensão a jusante dentro da tolerância exigida por inversores sensíveis ou sistemas de automação. Os harmônicos devem ser avaliados tanto no inversor quanto nas cargas não lineares existentes. Dependendo do espectro harmônico e do impacto térmico, pode ser apropriado utilizar filtragem adicional ou um transformador com considerações adequadas de fator K.

Os arranjos de isolamento e aterramento também devem ser analisados desde o início. O grupo de conexão do transformador, o tratamento do neutro e a filosofia de aterramento afetam a detecção de falhas à terra e o comportamento de modo comum. Os problemas nessa área tendem a surgir tardiamente, muitas vezes durante o comissionamento, quando a correção é mais difícil. Um sistema de baterias corretamente dimensionado ainda pode apresentar desempenho inferior se a lógica de aterramento e proteção tiver sido tratada como um detalhe secundário.

As limitações da instalação física frequentemente eliminam opções teóricas

O espaço, a rota de transporte e o acesso para manutenção podem restringir a escolha da bateria antes da seleção final. Os sistemas em contêineres podem simplificar a entrega, mas exigem acesso para guindaste, verificações da fundação e folgas para portas, separação contra incêndios e fluxo de ar de resfriamento. Os sistemas em gabinetes internos podem ocupar uma sala elétrica existente, mas a temperatura ambiente, a rota de ventilação, a capacidade de carga do piso e as condições de saída de emergência precisam ser verificadas. Se o local estiver em um ambiente corrosivo, empoeirado, com alta vibração ou alta umidade, o grau de proteção do invólucro e a manutenção dos filtros passam a fazer parte da decisão de dimensionamento, pois afetam a estabilidade térmica e a continuidade do serviço.

A sequência de instalação também é importante. Se o transformador, a modificação dos equipamentos de manobra e o contêiner da bateria forem entregues em pacotes diferentes, as janelas de interrupção temporária deverão ser alinhadas com os trabalhos no acoplamento de barramentos, os testes de proteção e a integração dos controles. Um projeto que parece eficiente no papel pode se tornar impraticável se exigir várias paradas dos alimentadores de produção. Nesses casos, uma configuração modular de baterias com energização escalonada pode reduzir o risco de comissionamento, mesmo que o layout final seja menos compacto.

Erros comuns no dimensionamento do armazenamento

Um erro recorrente é utilizar a carga média para o dimensionamento do backup. A carga média oculta picos curtos do processo e equipamentos auxiliares que só entram em funcionamento durante perturbações. Outro erro é tratar a eficiência do inversor como um valor fixo em todos os pontos de operação. A operação com carga parcial, a temperatura e o suporte de potência reativa podem alterar a saída CA efetivamente disponível para a planta. Um terceiro erro é ignorar as restrições de recarga. Se a planta tiver eventos de pico repetidos durante o mesmo turno, a bateria deverá recuperar carga suficiente entre eles sem criar um novo pico de demanda por meio do carregamento.

Também existe a tendência de presumir que a mesma margem de projeto deve cobrir todas as incertezas. Na prática, as incertezas são diferentes por natureza. Algumas pertencem à margem do projeto elétrico, como a variação das perdas na fiação e o aumento da temperatura do transformador. Outras pertencem aos cenários operacionais, como uma tentativa adicional de reinicialização após um desligamento ou uma sobreposição inesperada de cargas de produção. Separar essas incertezas torna a capacidade final mais fácil de justificar e geralmente evita um dimensionamento exagerado.

Antes da liberação, o tamanho proposto deve ser testado contra algumas sequências operacionais severas, mas plausíveis: uma queda parcial no fornecimento da concessionária durante a produção plena, uma descarga da bateria seguida de uma tentativa imediata de religamento e a perda de um alimentador principal com a lógica de transferência a jusante ativa. Se o sistema permanecer coerente nessas condições, a capacidade selecionada normalmente estará fundamentada na planta real, e não em suposições de catálogo.

Um resultado de dimensionamento sólido é aquele que resiste aos detalhes elétricos: comportamento do transformador, topologia dos alimentadores, potência de descarga, limites de recarga e a ordem real em que as cargas industriais iniciam, param e se recuperam.
