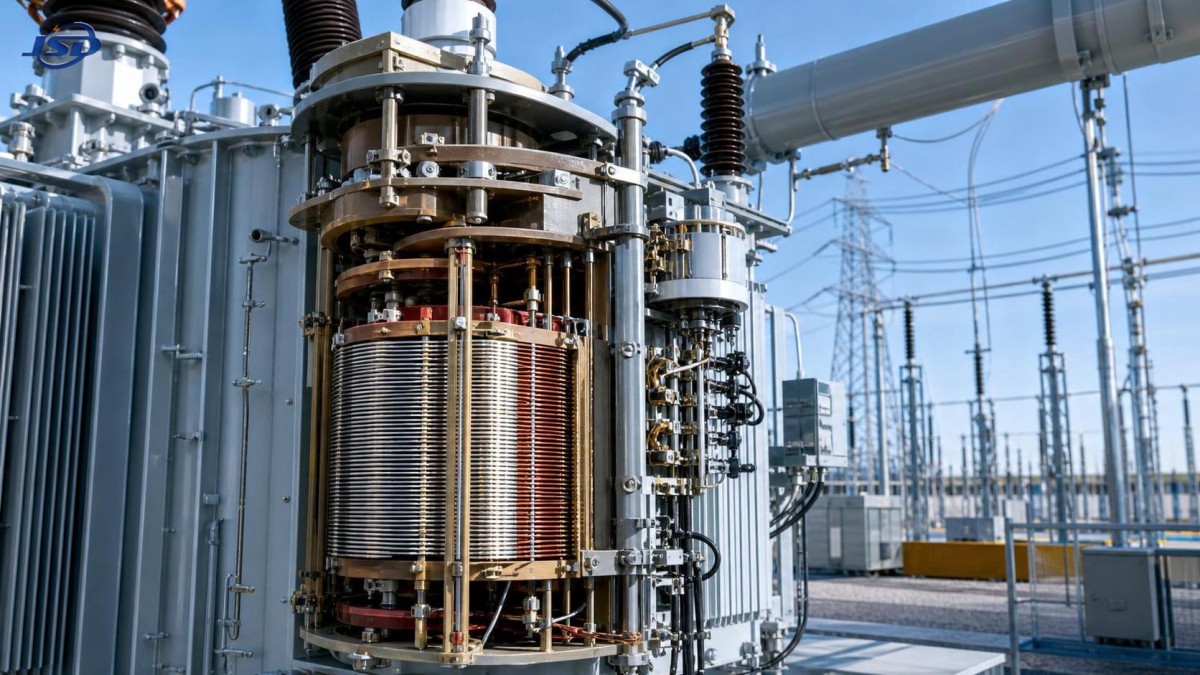

¿Cuándo tiene sentido utilizar un transformador con OLTC en proyectos de regulación de tensión?

En los proyectos de regulación de tensión, seleccionar un transformador con OLTC no siempre es necesario; sin embargo, en sistemas que enfrentan cambios frecuentes de carga, largas distancias de alimentación o requisitos estrictos de estabilidad de tensión, puede representar una ventaja decisiva. Para los evaluadores técnicos, la pregunta rara vez es «¿Es útil el OLTC?». Con mayor frecuencia es «¿La complejidad, el coste y el mantenimiento adicionales estarán justificados por las necesidades reales de la red?». Esta distinción es importante, especialmente cuando el proyecto debe equilibrar el rendimiento eléctrico con la viabilidad durante todo el ciclo de vida.

En aplicaciones de empresas eléctricas, industriales, de energías renovables y de infraestructuras, las desviaciones de tensión rara vez se deben a un único factor. Una subestación puede experimentar variaciones diarias de la demanda. Una planta puede poner en funcionamiento grandes motores por lotes. Un alimentador remoto puede parecer aceptable sin carga, pero desviarse de los límites de tolerancia en condiciones de máxima demanda. En esas situaciones, un transformador de tomas fijas puede funcionar técnicamente y, aun así, obligar a los operadores a compensar constantemente en otras partes del sistema. Normalmente, ese es el momento en que entra en consideración el OLTC.

Qué resuelve realmente el OLTC en los proyectos de regulación de tensión

Un cambiador de tomas en carga permite ajustar las tomas del transformador mientras este está energizado y bajo carga, lo que significa que la tensión puede corregirse sin interrumpir el servicio. Esto parece sencillo, pero para un evaluador técnico, el valor real reside en lo que esta capacidad evita: subtensiones crónicas al final de los alimentadores, sobretensiones durante los periodos de baja carga, inestabilidad de los procesos en instalaciones sensibles y una dependencia excesiva de la intervención manual.

Un transformador con OLTC tiene sentido cuando el sistema no puede mantenerse dentro de los límites de tensión aceptables únicamente mediante un diseño estático. Si el perfil de tensión de la red cambia considerablemente a lo largo del día o entre estaciones, las tomas fijas solo pueden ser «correctas» durante una parte del intervalo operativo. El OLTC proporciona una adaptación dinámica.

Sin embargo, la adaptación dinámica no es automáticamente la mejor respuesta. En algunos proyectos, los bancos de condensadores, los reguladores de tensión de línea, la compensación de potencia reactiva, las estrategias de control distribuido o incluso la actualización de los conductores pueden resolver el problema de forma más eficiente. El OLTC debe seleccionarse porque aborda el comportamiento operativo fundamental de la red, no simplemente porque la regulación de tensión aparezca en la hoja de especificaciones.

Situaciones en las que el OLTC suele estar justificado

Existen varias condiciones de proyecto en las que la justificación resulta mucho más sólida.

Variaciones de carga frecuentes y significativas

Si el perfil de carga cambia significativamente en intervalos cortos, la deriva de tensión suele ser inevitable. Los parques industriales, las líneas de procesamiento de acero, las operaciones mineras, los sistemas de tracción ferroviaria y los nodos de distribución de uso mixto pueden experimentar cambios escalonados que un transformador de tomas fijas no puede seguir. En estos casos, el OLTC ayuda a mantener una banda de tensión más estrecha en el lado secundario y reduce la necesidad de que los operadores acepten una tensión «suficientemente buena» durante los periodos más difíciles.

Largas distancias de distribución

La caída de tensión resulta cada vez más difícil de ignorar cuando los alimentadores se extienden a grandes distancias o suministran energía a cargas dispersas. Incluso un transformador correctamente dimensionado puede no mantener la tensión aguas abajo en el nivel necesario una vez que se tienen en cuenta la impedancia de la línea y las variaciones de las corrientes de carga. Si el proyecto incluye una zona industrial remota, la ampliación de una red rural o un corredor de infraestructuras, un transformador con OLTC puede proporcionar un punto de control aguas arriba más estable.

Requisitos estrictos de tolerancia de tensión

Algunas cargas toleran mejor las variaciones que otras. Las redes de iluminación, las cargas básicas de calefacción y determinados sistemas convencionales pueden admitir fluctuaciones más amplias. Los equipos electrónicos sensibles, las líneas de producción automatizadas, los procesos alimentados por rectificadores, las instalaciones médicas, las infraestructuras relacionadas con datos y la fabricación de precisión normalmente no pueden hacerlo. En estos entornos, los periodos breves de desviación de tensión pueden no provocar interrupciones inmediatas, pero sí reducir la calidad del proceso, aumentar los disparos o someter a los equipos conectados a esfuerzos.

Interconexión a la red con flujos de potencia variables

Los proyectos conectados a energías renovables o a generación distribuida suelen experimentar cambios en la dirección de la potencia y en los estados operativos. La integración de sistemas solares y eólicos puede modificar el comportamiento local de la tensión de maneras difíciles de gestionar mediante ajustes estáticos del transformador. El OLTC es especialmente relevante cuando la potencia exportada, la generación intermitente y la demanda local variable crean un objetivo cambiante para el control de tensión.

Cuándo el OLTC puede ser innecesario o no ser la primera opción adecuada

No todos los problemas de regulación deben llevar a especificar un OLTC. De hecho, especificar un transformador sobredimensionado puede complicar un proyecto que, de otro modo, podría mantenerse sencillo y fiable.

Si el suministro de entrada es estable, la carga aguas abajo es relativamente constante y la variación de tensión se mantiene dentro de los límites aceptables para el proceso real, un cambiador de tomas sin carga puede ser suficiente. Esto suele ocurrir en sistemas industriales compactos con un funcionamiento predecible o en aplicaciones en las que los equipos de proceso ya incluyen tolerancia interna de tensión o acondicionamiento de potencia.

El OLTC también puede ser una respuesta inicial poco adecuada si el problema real se encuentra en otra parte. Un alimentador débil, una gestión deficiente de la potencia reactiva, conductores insuficientemente dimensionados o una disposición inadecuada del sistema pueden generar síntomas que el OLTC solo disimula parcialmente. Los evaluadores deben actuar con cautela cuando se intenta resolver un problema de regulación en el transformador porque es la intervención visible más sencilla, y no porque sea la opción técnicamente más adecuada.

Otro aspecto es la cultura de mantenimiento. El OLTC introduce piezas móviles, lógica de control y requisitos de servicio. Si el emplazamiento carece de la capacidad o la disciplina necesarias para supervisar y mantener correctamente estos equipos, el beneficio de regulación previsto puede disminuir con el tiempo. En instalaciones remotas o con poco personal, la simplicidad puede tener más valor que la precisión de control teórica.

Criterios de evaluación clave antes de especificar un transformador con OLTC

La mayoría de las evaluaciones técnicas se vuelven más claras cuando la conversación pasa de «¿Queremos un OLTC?» a «¿Qué pruebas operativas indican que el OLTC es necesario?». Los siguientes criterios suelen proporcionar el mejor marco de decisión.

Rango de variación de tensión a lo largo del tiempo

Analice los perfiles de tensión reales o modelados en distintas condiciones de carga. Si el sistema permanece dentro de los límites requeridos sin cambios dinámicos de toma, el OLTC puede aportar un valor limitado. Si la tensión cruza repetidamente los umbrales aceptables durante el funcionamiento normal, la necesidad resulta más fácil de justificar.

Comportamiento del perfil de carga

Considere no solo la carga máxima, sino también la velocidad de variación, la diversidad de cargas y el comportamiento de conmutación cíclica. Una variación diaria gradual es más fácil de gestionar que cambios bruscos recurrentes. El OLTC resulta más útil cuando la red experimenta variaciones operativas repetibles y no únicamente eventos excepcionales poco frecuentes.

Ubicación del problema de regulación

Determine si la desviación de tensión se concentra en los terminales del transformador, a lo largo de los alimentadores o en los equipos de uso final. Si el problema se encuentra muy aguas abajo, los dispositivos de corrección locales pueden superar a la regulación basada en el transformador. Si el transformador es el punto de control más eficaz para todo el sistema, el OLTC resulta más convincente.

Coordinación con los dispositivos existentes

El control de tensión nunca debe evaluarse de forma aislada. Los bancos de condensadores, STATCOM, los esquemas AVR, los reguladores de línea, los controles de inversores y los ajustes de protección influyen en si el OLTC mejorará o complicará el comportamiento del sistema. Una coordinación deficiente puede provocar operaciones excesivas de las tomas, oscilaciones o respuestas de control contradictorias.

Criticidad operativa

Pregúntese qué ocurre si la tensión se desvía del objetivo. ¿La consecuencia es una ligera ineficiencia o una pérdida de producción? ¿Se trata de una cuestión de confort o de seguridad del proceso? Los proyectos con una alta sensibilidad operativa suelen justificar antes la inversión en un control más preciso que aquellos con una baja criticidad.

Las aplicaciones industriales y relacionadas con rectificadores requieren especial atención

En algunos sectores, la regulación de tensión no consiste simplemente en mantener ordenada y conforme la tensión general de distribución. Afecta directamente a los equipos de conversión, al comportamiento térmico y a la consistencia del proceso. Esto es especialmente cierto en aplicaciones con rectificadores, procesos electroquímicos, sistemas relacionados con la tracción y grandes cargas de CC, donde el rendimiento del transformador y el comportamiento de los equipos aguas abajo están estrechamente vinculados.

Para los evaluadores que trabajan en este tipo de sistemas, puede resultar útil comparar las opciones estándar de transformadores reguladores de tensión con diseños más específicos para cada aplicación, como el transformador especial de aislamiento y rectificación. En proyectos donde interactúan el aislamiento, las consideraciones relativas a los armónicos, el servicio de rectificación y los requisitos de regulación, un enfoque de transformador orientado a la aplicación puede producir en ocasiones una solución global mejor que tratar el control de tensión como un problema independiente.

La contrapartida que nadie debe ignorar: beneficio de regulación frente a carga operativa del cambiador de tomas

El OLTC mejora la flexibilidad, pero la flexibilidad tiene un coste mecánico. Los cambios de toma más frecuentes pueden implicar un mayor desgaste, intervalos de mantenimiento más estrictos y mayores exigencias de ajuste del control. Una especificación que busque una regulación de tensión extremadamente precisa sin tener en cuenta las necesidades operativas reales puede provocar operaciones excesivas de las tomas y acortar innecesariamente los intervalos de servicio.

Por eso, los ajustes son tan importantes como el hardware. La banda muerta, el retardo temporal, la lógica de control y la coordinación con los dispositivos de compensación reactiva influyen en que el cambiador de tomas se comporte de forma inteligente o nerviosa. Los evaluadores técnicos deben revisar no solo si se incluye el OLTC, sino también cómo se controlará durante el servicio real.

En términos prácticos, los mejores proyectos no suelen ser los que cuentan con la estrategia de regulación más agresiva. Son aquellos en los que el transformador, los controles y las características de la red están suficientemente coordinados para que los cambios de toma se produzcan cuando sean necesarios, pero no cada vez que el sistema experimente una pequeña perturbación.

Una forma útil de evaluar la adecuación al proyecto

Si su proyecto dispone de una fuente estable, una distancia eléctrica corta, una demanda predecible y equipos que toleran variaciones moderadas, el OLTC puede ser innecesario. Si el proyecto se enfrenta a cargas dinámicas, procesos sensibles a la tensión, alimentadores remotos o generación variable, la justificación es más sólida. Y si un control deficiente de la tensión pudiera provocar consecuencias operativas, de calidad o de fiabilidad, un transformador con OLTC suele pasar de ser «conveniente» a ser una opción «técnicamente prudente».

Para las empresas dedicadas a los equipos de transmisión y distribución de energía, el objetivo general no es aplicar la misma estrategia de transformadores a todos los trabajos, sino adaptar el diseño del equipo a la realidad de la red. Esta mentalidad es cada vez más importante a medida que las redes se vuelven más complejas y los usuarios industriales exigen tanto eficiencia como resiliencia. Los fabricantes que ofrecen un sólido apoyo de ingeniería, una producción disciplinada y aportaciones de diseño centradas en la aplicación pueden aportar un valor real en este ámbito, no mediante la promoción excesiva de la complejidad, sino ayudando a los evaluadores a definir el nivel de control adecuado.

Jinshida Electric Power Technology Co., Ltd. trabaja en este contexto y presta apoyo a proyectos de construcción de redes eléctricas, fabricación industrial, nuevas energías e infraestructuras mediante soluciones de equipos eléctricos basadas en la seguridad, la eficiencia energética y un funcionamiento fiable. Para los equipos técnicos que evalúan esquemas de regulación de tensión, este tipo de conocimiento de la aplicación suele ser tan importante como la propia especificación del transformador.

Conclusión: ¿cuándo tiene sentido?

Un transformador con OLTC tiene sentido cuando las condiciones de tensión cambian con una frecuencia, magnitud e importancia suficientes como para que la selección de tomas fijas ya no proteja el rendimiento del sistema. Es más valioso cuando la continuidad operativa es importante, cuando las condiciones de los alimentadores no ofrecen margen eléctrico y cuando el coste de una tensión inestable es superior al coste de añadir complejidad de control.

Para los evaluadores técnicos, la decisión debe basarse en el comportamiento medido, el modelado del sistema y una visión realista de la capacidad de mantenimiento. El OLTC no es la respuesta predeterminada para todos los proyectos de regulación de tensión. Pero cuando la red es dinámica y la tolerancia a las desviaciones es estrecha, se convierte en una de las herramientas más eficaces disponibles.
