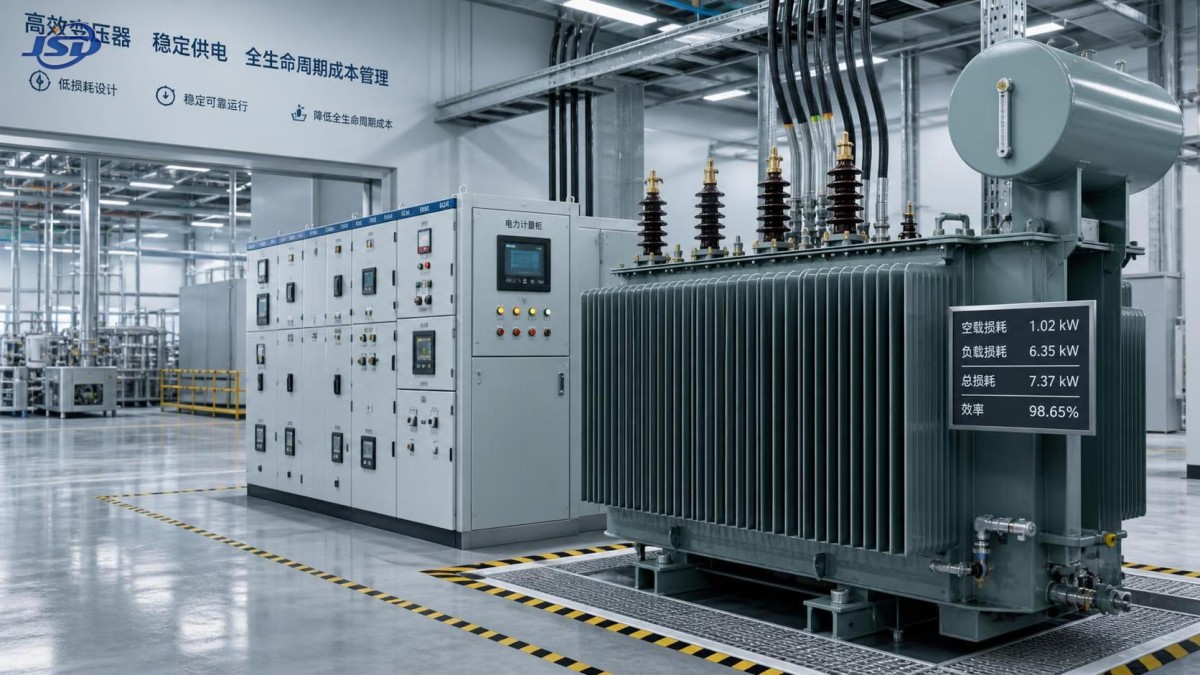

Cómo las pérdidas de los transformadores industriales afectan los costes energéticos de una planta

A menudo comienza durante una revisión rutinaria del presupuesto. El gasto en electricidad ha aumentado, el volumen de producción no ha cambiado lo suficiente como para explicarlo y la factura de servicios públicos ofrece pocos detalles más allá del consumo total y la demanda. El personal de mantenimiento puede confirmar que los motores, compresores y equipos de proceso funcionan normalmente. Sin embargo, hay una fuente de costes fácil de pasar por alto: la energía perdida dentro de los transformadores de la planta cada hora que permanecen energizados.

Esto es importante porque las pérdidas del transformador no están vinculadas únicamente a la actividad de producción evidente. Un transformador puede consumir energía cuando la planta está inactiva, durante turnos con carga reducida e incluso cuando los equipos aguas abajo están apagados. Si una unidad antigua o mal adaptada permanece en servicio durante años, esas pequeñas pérdidas continuas se convierten en un problema de costes operativos en lugar de una simple nota técnica. Por lo tanto, para cualquier persona que evalúe la compra de equipos, untransformador industrial debe considerarse un activo energético a largo plazo, no simplemente una pieza de infraestructura eléctrica con un precio de compra.

El problema de costes oculto tras un suministro eléctrico estable

Se espera que los transformadores sean fiables y no generen incidencias. Cuando las luces permanecen encendidas y las líneas de producción siguen funcionando, puede haber pocas razones para cuestionarlos. Precisamente por ello, los costes relacionados con las pérdidas pueden quedar sin analizar. La unidad puede funcionar dentro de sus límites operativos y, aun así, consumir más energía de la que requeriría un diseño más reciente o un reemplazo de mejor capacidad.

Dos categorías generales de pérdidas determinan el panorama financiero. Se comportan de manera diferente, por lo que tratarlas como una única cifra general de eficiencia puede conducir a malas decisiones de compra.

• Pérdida en vacío, también denominada pérdida en el núcleo o pérdida en el hierro, se produce siempre que el transformador está energizado. Está asociada principalmente con el núcleo magnético y permanece relativamente constante independientemente de la carga suministrada.
• Pérdida en carga, comúnmente denominada pérdida en cobre, aumenta a medida que la corriente pasa por los devanados. Varía con la carga y aumenta aproximadamente con el cuadrado de la corriente de carga.

En términos prácticos, la pérdida en vacío se paga durante todas las horas de energización. La pérdida en carga cobra mayor importancia cuando un transformador transporta habitualmente una corriente considerable. Una planta que opera las 24 horas puede dar un peso importante a la pérdida en vacío. Una instalación con una sección de distribución muy cargada puede encontrar que la pérdida en carga merece la misma o mayor atención. La conclusión correcta depende del perfil de carga real, no de una afirmación genérica de que un tipo de pérdida siempre es más importante.

Un error común de planificación consiste en comparar cotizaciones de transformadores únicamente por capacidad nominal y precio de compra. Esta comparación puede parecer clara en una hoja de compras, pero no responde a la pregunta más útil: ¿qué opción costará menos poseer mientras cumple las condiciones operativas requeridas? Un precio inicial más bajo puede verse compensado por mayores pérdidas durante la vida útil. Por el contrario, un modelo de bajas pérdidas puede no estar financieramente justificado si su sobreprecio no corresponde con las horas de operación, el precio de la energía y el patrón de carga del sitio.

Comience por el patrón operativo, no por la placa de características

Antes de solicitar cotizaciones de reemplazo o aprobar una nueva instalación, elabore una imagen básica de cómo se utiliza el transformador existente. Esto no requiere una precisión inventada. Requiere suficiente información fiable para evitar tomar una decisión de inversión basándose en un único total anual de electricidad.

Primero, identifique cuántas horas está energizado el transformador. Un almacén que opera un turno puede seguir dejando su transformador de distribución energizado durante la noche y los fines de semana. Una planta de proceso puede mantener una operación continua, pero experimentar grandes variaciones de carga estacionales o relacionadas con lotes. El horario de energización establece el período durante el cual se acumula la pérdida en vacío.

A continuación, examine la carga. Las fuentes útiles incluyen datos de medidores por intervalos, registros de sistemas de supervisión, mediciones de calidad de energía y registros de demanda. Si solo hay datos limitados disponibles, recopile lecturas durante días laborables representativos, períodos sin producción y condiciones de alta demanda. El objetivo no es crear de inmediato un modelo perfecto. Es distinguir entre un transformador que está ligeramente cargado la mayor parte del tiempo, uno que opera cerca de su rango de diseño y otro que afronta un riesgo frecuente de sobrecarga.

También conviene separar la demanda normal de los picos excepcionales. Un transformador seleccionado únicamente para un pico breve puede funcionar con carga ligera durante la mayor parte de su vida útil. En algunas instalaciones esto es necesario para la fiabilidad o la expansión planificada. En otras, es una decisión de dimensionamiento heredada que nunca se revisó. La consecuencia financiera es que las pérdidas continuas del núcleo corresponden a una capacidad que quizá no sea necesaria en condiciones normales.

Preguntas que hacen más útil la revisión

En lugar de preguntar si un transformador es “eficiente”, solicite la información que revela dónde se generan los costes:

• ¿Cuáles son las pérdidas en vacío y en carga especificadas a la potencia nominal y condiciones de referencia pertinentes?
• ¿Cuál es la carga operativa típica, y no solo la máxima?
• ¿Cuántas horas al año está energizado el transformador?
• ¿La futura producción, electrificación o nueva maquinaria modificará sustancialmente el perfil de carga?
• ¿El transformador alimenta equipos sensibles que puedan imponer consideraciones de armónicos o calidad de energía?
• ¿Existen restricciones de temperatura, ruido, mantenimiento o espacio que limiten las opciones de reemplazo?

Estas preguntas convierten una discusión vaga sobre eficiencia energética en una decisión que puede revisarse junto con otros gastos de capital.

Convertir las cifras de pérdidas en una comparación de costes de propiedad

El concepto de cálculo es sencillo, aunque el modelo final requiera aportaciones técnicas. La energía anual en vacío se estima a partir de la pérdida en vacío multiplicada por las horas de energización. La energía anual por pérdidas en carga se estima a partir de la pérdida nominal en carga, ajustada al nivel de carga real a lo largo del tiempo. Dado que la pérdida en carga cambia notablemente a medida que cambia la carga, utilizar únicamente la potencia nominal de la placa puede sobreestimar o subestimar el resultado.

Para una comparación simplificada, un equipo puede comenzar con las siguientes relaciones:

Energía anual en vacío ≈ pérdida en vacío × horas de energización

Energía anual por pérdidas en carga ≈ pérdida nominal en carga × factor de carga al cuadrado × horas de operación

El factor de carga debe reflejar la demanda representativa en lugar de una condición de plena carga supuesta. Cuando la demanda varía significativamente, divida el año en franjas operativas —como períodos de baja producción, producción normal y alta demanda— y calcule cada período por separado. Esto proporciona una estimación más creíble que aplicar una cifra promedio a cada hora.

Después de estimar las pérdidas anuales de energía, aplique el coste de electricidad utilizado para la evaluación interna de inversiones. Según el sitio, el modelo también puede necesitar considerar cargos por demanda, tarifas por horario de uso, acuerdos de reserva y cambios previstos en el precio de la energía. Estos elementos deben tratarse con cuidado. Si no pueden respaldarse con la información tarifaria disponible, es mejor documentar el supuesto que ocultarlo dentro de una única estimación de ahorro.

Un documento de aprobación útil muestra los supuestos junto a los resultados. Debe indicar las alternativas de transformador, los valores de pérdidas proporcionados para cada opción, el perfil operativo esperado, la base del coste de electricidad, los costes de instalación y el período utilizado para la comparación. Esto facilita cuestionar el análisis de manera constructiva. Si alguien considera que la planta operará más horas o con una carga diferente, la entrada puede revisarse sin reconstruir todo el caso.

Dónde suelen fallar las decisiones de selección

Un error frecuente es el sobredimensionamiento sin una razón definida. La capacidad adicional puede ser prudente cuando la expansión está comprometida, las corrientes de arranque son significativas o los requisitos de fiabilidad justifican un margen. Sin embargo, “más grande es más seguro” no es un argumento económico completo. Un transformador más grande puede generar mayores pérdidas en vacío y, si la demanda sigue siendo moderada, la planta paga ese coste continuamente.

El error opuesto es seleccionar una unidad demasiado cercana a la demanda prevista. Esto puede aumentar las pérdidas en carga, elevar la temperatura de funcionamiento, limitar la flexibilidad futura y generar preocupaciones operativas evitables. El objetivo no es el transformador más pequeño posible. Es una potencia nominal y un diseño adecuados para el servicio real, planes de crecimiento creíbles, condiciones ambientales y las características eléctricas de las cargas conectadas.

Otro enfoque débil consiste en utilizar la eficiencia expresada en un único punto de carga como factor decisivo. Un transformador puede funcionar muy bien a un porcentaje de carga determinado, mientras que la planta rara vez opera en ese nivel. Solicite datos de pérdidas y evalúelos en función del patrón de carga propio de la instalación. La compra de untransformador industrial es más defendible cuando el caso de uso previsto es visible en lugar de estar implícito.

Los armónicos también merecen atención cuando existen variadores de velocidad, rectificadores, equipos de soldadura, sistemas de datos u otras cargas no lineales. Las corrientes armónicas pueden contribuir a un calentamiento y pérdidas adicionales. Una comparación financiera que ignore una condición conocida de calidad de energía puede parecer favorable sobre el papel, pero no describir el esfuerzo operativo real. La revisión técnica y la revisión comercial deben coincidir en este punto: el menor coste energético evaluado solo es relevante si el equipo propuesto es adecuado para la aplicación.

Una ruta práctica desde la preocupación hasta la decisión de compra

Cuando los costes de electricidad planteen dudas pero el reemplazo aún no esté justificado, comience por la verificación en lugar de las suposiciones. Confirme las potencias nominales, antigüedad, carga actual, historial de mantenimiento y datos de pérdidas disponibles en la documentación del transformador. Compare estos registros con las tendencias de los medidores y los programas de producción. Si la unidad está inusualmente caliente, ruidosa, se sobrecarga con frecuencia o alimenta cargas modificadas, involucre a personal eléctrico cualificado para investigar antes de extraer conclusiones financieras.

Para una expansión planificada o una nueva instalación, incluya la evaluación de pérdidas durante la etapa de diseño. Por lo general, esto es más fácil que revisar la decisión después de instalar los equipos. Solicite a los proveedores datos técnicos comparables para las potencias propuestas y especifique el escenario operativo utilizado en la evaluación comercial. Asegúrese de comparar las ofertas sobre bases equivalentes; de lo contrario, una cotización puede parecer menos costosa simplemente porque omite un accesorio necesario, una función de protección o una provisión de instalación.

La continuidad del suministro eléctrico debe revisarse en paralelo. La eficiencia del transformador reduce las pérdidas recurrentes, pero no sustituye un plan de contingencia para interrupciones de la red o paradas por mantenimiento. Cuando una fuente de energía temporal o de reserva independiente forma parte del plan operativo, equipos como unGrupo electrógeno diésel de tipo abierto pueden considerarse dentro de esa discusión independiente sobre resiliencia. Su función es proporcionar apoyo de generación cuando corresponda, no reducir las pérdidas del núcleo o de los devanados del transformador. Mantener estas funciones diferenciadas evita que la compra de energía de respaldo se presente erróneamente como una solución para las pérdidas de energía.

Registros que conviene conservar después de la instalación

Una vez puesto en servicio un transformador, conserve los datos de la placa de características, la información de pérdidas de fábrica, los registros de ensayo proporcionados para el proyecto, los ajustes de protección y las mediciones de carga de referencia cuando estén disponibles. Estos registros respaldan futuras revisiones presupuestarias y facilitan identificar si las condiciones operativas han cambiado. También ayudan cuando un sitio considera la consolidación, expansión o reemplazo años después.

La supervisión periódica no necesita convertirse en un ejercicio de informes oneroso. Un enfoque razonable es revisar las tendencias de demanda después de cambios importantes en la producción, comparar la carga real con los supuestos de planificación originales e investigar patrones inusuales de temperatura o energía. El objetivo es detectar una falta de correspondencia antes de que se acepte como un coste operativo normal.

Hacer creíble el caso de aprobación

La solicitud de inversión más sólida no afirma que un transformador de alta eficiencia resolverá automáticamente todos los problemas de costes energéticos. Muestra dónde se producen las pérdidas, cómo opera el sitio, qué supuestos determinan la estimación y qué riesgos quedan fuera del cálculo. También diferencia el ahorro energético de los beneficios de fiabilidad, las consideraciones de mantenimiento y las necesidades futuras de capacidad.

Si el análisis muestra solo una diferencia moderada entre las opciones, esto sigue siendo útil. Puede indicar que la interrupción de la instalación, la facilidad de mantenimiento, el plazo de entrega o los planes de expansión deben tener mayor peso. Si la diferencia de pérdidas es significativa durante el período operativo previsto, la decisión puede plantearse como una elección basada en el coste del ciclo de vida, en lugar de una solicitud de equipo de mayor precio.

Las pérdidas del transformador son fáciles de ignorar porque son silenciosas, continuas y están distribuidas en toda la factura de servicios públicos. Incorporarlas al proceso de compra crea una base más clara para evaluar el coste, el riesgo y la adecuación. La elección correcta no es automáticamente la unidad con menores pérdidas ni la unidad con menor precio. Es aquella cuyo perfil de pérdidas, capacidad, condiciones operativas y requisitos del proyecto se ajustan a las necesidades financieras y eléctricas reales de la planta.
