Cómo comparar fabricantes de transformadores de potencia para proyectos de alta tensión

Comience con el deber del proyecto, no con la placa de características

Cuando los evaluadores técnicos comparan fabricantes de transformadores de potencia para un proyecto de alta tensión, el primer error suele ser tratar el transformador como un elemento independiente. Una cotización puede indicar la misma relación de tensión, potencia nominal en MVA, rango de impedancia, método de refrigeración y normas básicas que una oferta competidora, pero las dos unidades pueden comportarse de manera muy diferente durante una vida útil de 25 a 40 años.

La verdadera pregunta no es simplemente si un fabricante puede construir un transformador con la potencia solicitada. Es si ese fabricante puede traducir el deber operativo real en un diseño que siga siendo fiable bajo las limitaciones eléctricas, ambientales, logísticas y de mantenimiento del proyecto.

Para un transformador de interconexión a la red, esto puede significar soportar fallas repetidas del sistema, fluctuaciones de tensión y estrictos procedimientos de aceptación de la empresa eléctrica. Para una planta industrial, la preocupación puede ser la carga armónica, los arranques frecuentes del proceso, la contaminación, las ventanas limitadas de parada o la necesidad de coordinarse con un sistema de protección existente. Los proyectos de energía renovable añaden otra capa: generación variable, ubicaciones remotas, exposición a condiciones meteorológicas severas y presión para poner en servicio dentro de un calendario de construcción ajustado.

El precio es relevante, pero no constituye un filtro técnico adecuado. Un menor precio de compra inicial puede perder importancia rápidamente si la unidad tiene un margen térmico insuficiente, capacidades de monitoreo limitadas, acceso difícil a repuestos o un programa de entrega que retrasa la energización del proyecto en general.

Defina el rango operativo eléctrico antes de solicitar ofertas

Una comparación sólida comienza con una especificación completa del deber. Muchos paquetes de adquisición indican la tensión nominal, la capacidad nominal, el grupo vectorial, la impedancia y la clase de refrigeración, pero dejan condiciones operativas críticas abiertas a interpretación. Esto crea una situación en la que los proveedores calculan precios basándose en supuestos diferentes mientras parecen cotizar el mismo equipo.

Los equipos técnicos deben definir las condiciones que influyen materialmente en el diseño y la vida útil prevista del transformador:

• Rango de tensión del sistema, frecuencia, método de puesta a tierra y requisitos de coordinación de aislamiento.
• Carga continua máxima y prevista, perfil de carga estacional, deber de sobrecarga y margen para futura ampliación.
• Niveles de cortocircuito en cada terminal, tiempo de despeje de falla y expectativas de soportabilidad ante fallas pasantes.
• Rango de temperatura ambiente, altitud, humedad, severidad de contaminación, requisitos sísmicos, exposición al viento y accesibilidad del sitio.
• Contenido armónico, cargas de convertidores, características de generación solar o eólica y condiciones esperadas de calidad de energía.
• Deber del cambiador de tomas, filosofía de regulación de tensión, requisitos de operación en paralelo e interfaz de protección.
• Especificaciones aplicables del cliente y la edición de las normas IEC, IEEE, ANSI o de red local que rige la aceptación.

Estas entradas deben convertirse en requisitos contractuales en lugar de dejarse como notas de diseño informales. Por ejemplo, “temperatura ambiente alta” no es suficiente. La licitación debe indicar la temperatura ambiente de diseño, la temperatura máxima, la temperatura media cuando corresponda y si el proveedor debe proporcionar una garantía de elevación de temperatura bajo esa condición. Del mismo modo, “adecuado para energía renovable” no es un requisito significativo a menos que se definan el perfil de carga esperado, los armónicos, la variación de tensión y las condiciones del sitio.

La comparación de ofertas se vuelve mucho más defendible una vez que cada proveedor responde al mismo rango de deber. También reduce la probabilidad de descubrir tardíamente en la fase de ingeniería que un diseño aparentemente estándar necesita modificaciones costosas.

Evalúe la capacidad de diseño mediante evidencias, no mediante lenguaje de folletos

La mayoría de los fabricantes consolidados de transformadores de potencia pueden describir sus productos como fiables, eficientes y conformes. El factor diferenciador es la evidencia que respalda dichas afirmaciones. La evaluación técnica debe centrarse en si el proveedor puede explicar sus decisiones de diseño, identificar márgenes críticos y demostrar un control de ingeniería repetible.

Solicite una revisión de diseño que vaya más allá de una hoja de datos de placa de características. El fabricante debe poder analizar la estructura de aislamiento, la selección de conductores, la disposición de devanados, la resistencia mecánica al cortocircuito, el diseño del circuito de refrigeración, la coordinación dieléctrica, el enfoque respecto a pérdidas en el núcleo y la capacidad de presión del tanque. Para unidades más grandes o críticas, la discusión también debe abordar las fuerzas electromagnéticas durante fallas, los supuestos para el cálculo de puntos calientes, las limitaciones de transporte y la base de las predicciones del nivel sonoro.

El diseño térmico merece un escrutinio particular. Un transformador puede cumplir su límite nominal de elevación de temperatura en una prueba de fábrica y, aun así, tener poca resistencia ante condiciones de alta temperatura ambiente, refrigeración obstruida, radiadores sucios, carga cíclica o alimentación auxiliar degradada. Los evaluadores deben distinguir entre el cumplimiento de un criterio mínimo de elevación de temperatura y un diseño con margen operativo práctico. Las cifras de pérdidas declaradas por el fabricante, la disposición del equipo de refrigeración, el modelo térmico y las directrices de carga deben revisarse en conjunto.

La soportabilidad al cortocircuito es otra área en la que las cotizaciones pueden parecer comparables mientras difiere la confianza en el diseño subyacente. La impedancia solicitada afecta la corriente de falla, la regulación de tensión, la operación en paralelo, las pérdidas y el esfuerzo mecánico. Un proveedor que simplemente acepta una impedancia solicitada sin verificar las implicaciones para el sistema no está aportando valor técnico. Un fabricante creíble debe señalar combinaciones inusuales de impedancia, relación de tensión, rango de tomas, capacidad y nivel de falla antes de que comience la producción.

Para proyectos que involucren rectificadores, hornos de arco, variadores de velocidad, sistemas de baterías o generación basada en inversores, el deber armónico requiere una evaluación independiente. Las pérdidas adicionales por corrientes parásitas, las pérdidas dispersas, el calentamiento en conductores y piezas estructurales, y la carga del neutro pueden cambiar la capacidad práctica del transformador. No suponga que un transformador estándar para empresas eléctricas es automáticamente adecuado para una aplicación industrial o de energía renovable con alta presencia de convertidores.

La disciplina de fábrica es tan importante como los planos de diseño

Un paquete de planos técnicamente sólido no garantiza un transformador de calidad. La calidad de fabricación depende del control del proveedor sobre los materiales, los procesos de devanado, el secado, el ensamblaje, la soldadura, el manejo del aceite y las pruebas finales. Estos no son detalles estéticos; influyen en la humedad del aislamiento, el comportamiento de las descargas parciales, el riesgo de fugas, la resistencia mecánica y la fiabilidad a largo plazo.

Durante la evaluación del proveedor, solicite visibilidad del sistema de producción y calidad en lugar de depender únicamente de certificados. La certificación ISO 9001 puede indicar un marco documentado de gestión de la calidad, pero no demuestra por sí sola que una fábrica pueda fabricar de forma consistente un transformador de alta tensión para un proyecto exigente.

Las preguntas útiles incluyen:

• ¿Cómo se homologan y rastrean el acero del núcleo, los conductores de cobre o aluminio, el papel aislante, las boquillas, los cambiadores de tomas y el aceite aislante?
• ¿Qué controles de proceso previenen la deformación de los devanados y los daños al aislamiento durante el ensamblaje?
• ¿Cómo se gestiona la humedad de la parte activa antes del montaje en el tanque y qué registros se conservan del secado y procesamiento del aceite?
• ¿Qué operaciones se realizan internamente y qué componentes críticos se obtienen externamente?
• ¿Qué proceso de no conformidad se aplica cuando los resultados de prueba, las dimensiones o los registros de materiales se desvían de los requisitos?
• ¿Puede el fabricante proporcionar datos de referencia para una clase de tensión, capacidad, clima y deber de aplicación similares?

Una auditoría de fábrica es especialmente valiosa para transformadores de altas consecuencias o relaciones con proveedores por primera vez. Debe examinar el flujo de producción, la capacidad del banco de pruebas, el almacenamiento de materiales, la limpieza, las prácticas de documentación y la capacidad del proveedor para gestionar picos de carga de trabajo. Un área de ensamblaje bien presentada es menos importante que la capacidad de la fábrica para mostrar registros de proceso trazables y responder claramente a las preguntas técnicas.

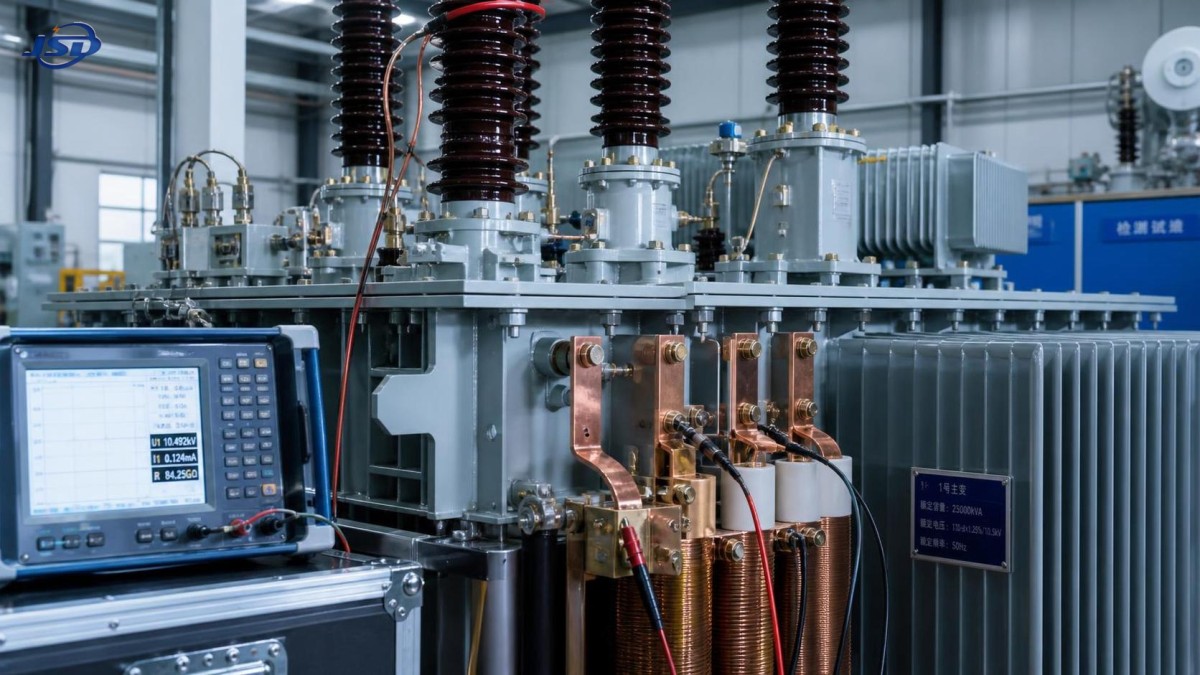

Convierta las pruebas en una puerta de decisión, no en una formalidad final

Las pruebas son el punto en el que los supuestos técnicos se vuelven medibles. El comprador debe definir con antelación los requisitos de pruebas rutinarias, de tipo, especiales y con testigo, con criterios de aceptación y expectativas de informe claros. La norma aplicable debe confirmarse con el contrato del proyecto porque el alcance y la terminología de las pruebas pueden variar según la norma rectora, el requisito de la empresa eléctrica y el tipo de transformador.

Las pruebas rutinarias suelen confirmar las características eléctricas principales y el rendimiento del aislamiento. Para proyectos críticos de alta tensión, los evaluadores también pueden considerar pruebas especificadas tales como ensayos de impulso atmosférico, ensayos de impulso de maniobra cuando corresponda, ensayos de tensión inducida con medición de descargas parciales, evidencia de capacidad ante cortocircuito, medición del nivel sonoro, ensayo de elevación de temperatura y análisis de aceite. El alcance adecuado depende de la clase de tensión, el riesgo del proyecto y las consecuencias de una falla en servicio.

No trate un certificado de prueba únicamente como un documento de aprobado/suspenso. Revise los resultados subyacentes. Compare las pérdidas medidas con los valores garantizados, la impedancia con la tolerancia permitida, la relación y el grupo vectorial con los requisitos del sistema, y las lecturas de descargas parciales con los criterios acordados. Pregunte cómo se trataron las pruebas repetidas, las formas de onda inusuales o las desviaciones. Si un transformador falla una prueba y se reacondiciona, deben documentarse la acción correctiva y la evidencia de la nueva prueba.

La capacidad del banco de pruebas del fabricante también es importante. Un proveedor puede subcontratar determinadas pruebas de alta tensión, lo cual no es automáticamente inaceptable, pero las responsabilidades, el riesgo de programación, la trazabilidad de calibración y el acceso de testigos deben estar claros. Cuando el proyecto tiene condiciones estrictas de aceptación por parte de la empresa eléctrica, confirme que el esquema de pruebas propuesto satisface a la empresa eléctrica antes de emitir la orden de compra.

Compare el paquete de suministro completo, no solo el transformador principal

El rendimiento de los transformadores de alta tensión está influido por los accesorios y las interfaces. Las boquillas, los cambiadores de tomas bajo carga, los ventiladores y bombas de refrigeración, los relés de protección, los sistemas de conservación de aceite, los armarios de control, los dispositivos de monitoreo, las cajas de cables y el cableado de control deben incluirse en la comparación técnica. Un tanque principal robusto combinado con auxiliares mal seleccionados aún puede generar problemas de mantenimiento y paradas forzadas.

Revise las marcas de componentes propuestas, las clasificaciones técnicas, el historial de servicio, la disponibilidad local y la compatibilidad con las prácticas de mantenimiento del propietario. Un cambiador de tomas bajo carga, por ejemplo, puede convertirse en el elemento que requiere mayor mantenimiento de un transformador de red. Su clasificación de deber, disposición del compartimento de aceite, acceso para diagnóstico, plazo de entrega de repuestos y soporte de servicio merecen su propia revisión.

Considere también la arquitectura del sitio. En proyectos de distribución de media tensión, el transformador puede suministrarse como parte de una disposición compacta e integrada en lugar de como un equipo aislado. UnaSubestación compacta de tipo europeo puede ser un enfoque de referencia relevante para parques industriales, edificios comerciales, puertos, instalaciones renovables o aplicaciones de suministro temporal donde la aparamenta, el transformador, la medición y la distribución de baja tensión deben funcionar dentro de una superficie limitada.

Ese ejemplo no elimina la necesidad de una revisión de ingeniería. Para subestaciones compactas con tensiones nominales de hasta 35 kV y capacidades de transformador en el rango de 100 kVA a 2500 kVA, evalúe la protección contra ingreso de la envolvente, la ventilación, las consideraciones de arco interno, la elevación de temperatura de las barras colectoras, la resistencia a la corrosión, la disposición de entrada de cables, el acceso para mantenimiento y la idoneidad del material de la envolvente para el clima local. Una solución compacta puede reducir las obras civiles y el esfuerzo de instalación en campo, pero también puede restringir más la gestión térmica y la futura ampliación.

La fiabilidad de entrega debe verificarse frente al calendario real del proyecto

El plazo de entrega de un transformador no es solo una cuestión de producción en fábrica. Incluye la aprobación de ingeniería, la adquisición de componentes críticos, las plazas de fabricación, las pruebas, el embalaje, el transporte, la entrega en sitio, el soporte de instalación y la preparación para la puesta en servicio. Un proveedor que ofrece una fecha de entrega atractiva pero no ha identificado boquillas, cambiadores de tomas, radiadores o permisos de transporte de largo plazo puede introducir más riesgo al proyecto que un fabricante con un calendario ligeramente más largo pero bien respaldado.

Solicite un calendario de hitos que identifique las fechas de presentación del diseño, las ventanas de aprobación, los puntos de liberación de materiales, la inspección de fábrica, las fechas de prueba, la preparación para el envío y la entrega de documentos. Verifique si el calendario propuesto incluye un tiempo razonable para la revisión del comprador. La aprobación tardía de planos se atribuye con frecuencia al cliente, pero también puede deberse a documentación del proveedor incompleta o mal coordinada.

La logística debe revisarse temprano para unidades de alta tensión. El peso y las dimensiones de transporte, las cargas por eje, las restricciones de ruta, los puntos de elevación, el método de envío de aceite, las necesidades de ensamblaje en sitio y las limitaciones de almacenamiento pueden afectar tanto el costo como el calendario. Para sitios renovables remotos o proyectos de infraestructura urbana congestionada, estos aspectos pueden determinar la configuración viable del transformador antes de finalizar el diseño eléctrico.

Evalúe el soporte durante el ciclo de vida como un requisito técnico

Una decisión de compra de transformador se extiende más allá de la aceptación en fábrica. Los evaluadores técnicos deben confirmar qué sucede después de la energización, especialmente cuando el sitio cuenta con recursos de mantenimiento limitados o cuando una interrupción tiene importantes consecuencias comerciales.

Revise el alcance de puesta en servicio del proveedor, la cobertura de servicio en campo, el proceso de respuesta, el enfoque de capacitación, los repuestos recomendados, la calidad de la documentación y la capacidad para respaldar diagnósticos. Los manuales de operación y mantenimiento suministrados deben ser específicos para la unidad solicitada, no literatura comercial genérica. Deben identificar los intervalos de inspección, las directrices de gestión de aceite, los ajustes de alarma, los requisitos de mantenimiento del cambiador de tomas, el mantenimiento del refrigerador y los procedimientos de solución de problemas.

Para activos importantes, las capacidades de monitoreo deben considerarse durante el diseño en lugar de añadirse posteriormente. Dependiendo del proyecto, esto podría incluir monitoreo de temperatura del aceite y devanados, monitoreo de gases disueltos, medición de humedad, monitoreo de boquillas, monitoreo de condición del cambiador de tomas o alarmas del sistema de refrigeración. El sistema adecuado depende de la criticidad del activo y de la capacidad del propietario para actuar sobre los datos. Más sensores no mejoran la fiabilidad si no están claros el responsable de las alarmas, la interpretación de datos y la respuesta de mantenimiento.

Utilice una comparación ponderada que exponga las compensaciones

Una tabulación de ofertas basada únicamente en el precio y en casillas de cumplimiento tiende a ocultar diferencias significativas. Una matriz técnica-comercial ponderada es más útil cuando separa los requisitos obligatorios de las fortalezas comparativas. Las condiciones obligatorias pueden incluir clase de tensión, capacidad, normas, soportabilidad ante fallas, pérdidas, alcance de pruebas, entorno del sitio y fecha límite de entrega. Los proveedores que no pueden cumplirlas no deben ser favorecidos por una baja puntuación comercial.

La ponderación debe reflejar el proyecto. Un transformador para empresa eléctrica destinado a una subestación crítica puede priorizar referencias de diseño comprobado, capacidad de pruebas y servicio durante el ciclo de vida. Una ampliación industrial de ejecución rápida puede asignar peso adicional a la capacidad de respuesta de ingeniería, la integración compacta y la certeza de entrega en sitio. Una planta renovable puede poner mayor énfasis en la resiliencia ambiental, los diagnósticos remotos y la practicidad del transporte.

Una advertencia final: una larga lista de referencias solo es útil cuando es comparable. Pregunte si las unidades de referencia operan con una clase de tensión, capacidad, perfil de carga, clima y duración de servicio similares. Un fabricante con muchas entregas de pequeños transformadores de distribución puede aún necesitar demostrar su capacidad para un gran proyecto de alta tensión con cambiador de tomas bajo carga. La decisión de selección más sólida es aquella en la que el historial técnico, la capacidad de fábrica, el plan de pruebas, la lógica de entrega y el modelo de soporte apuntan todos en la misma dirección.
