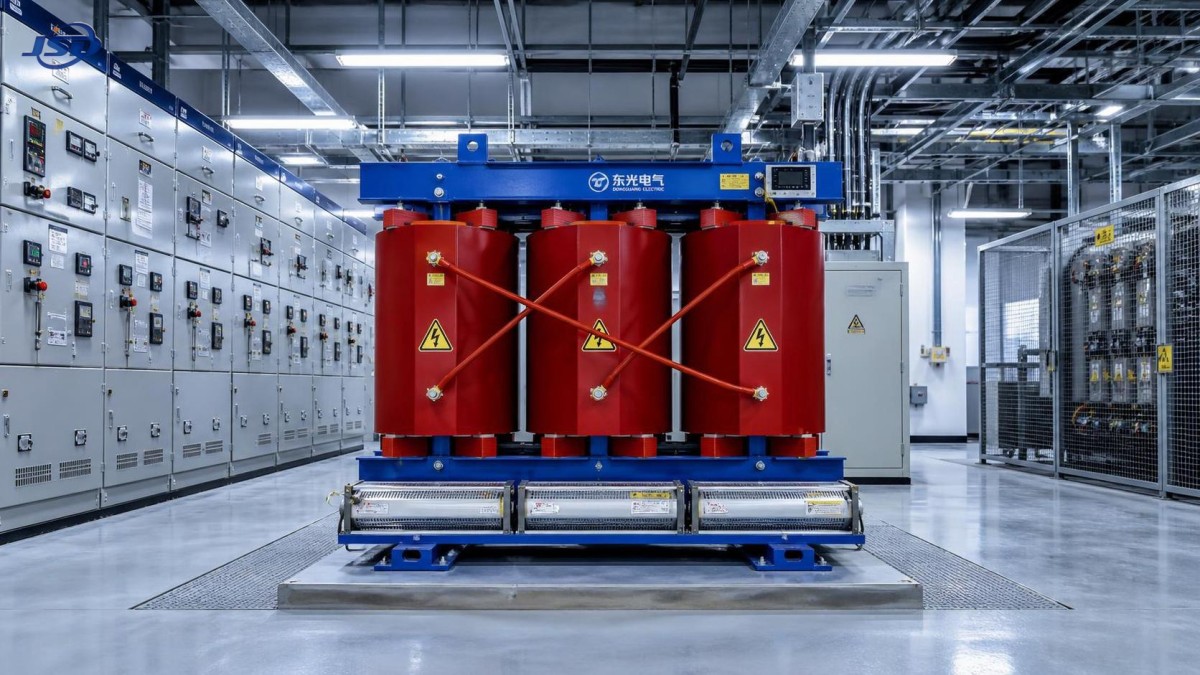

متى يكون المحول الجاف الداخلي أفضل من الوحدات المملوءة بالزيت

عندما تكون السلامة وانخفاض متطلبات الصيانة والمرونة في التركيب الداخلي هي الأولويات، غالبًا ما يتفوق المحول الجاف الداخلي على الوحدات التقليدية المملوءة بالزيت. وبالنسبة إلى المقيمين الفنيين الذين يقارنون بين خيارات المحولات، فإن السؤال الحقيقي لا يتعلق بتحديد التقنية «الأفضل» بشكل مجرد، بل بتحديد المجال الذي يوفر فيه كل خيار الملاءمة الأفضل. ففي العديد من المباني الحديثة والمنشآت الصناعية ومشروعات البنية التحتية، توفر التصميمات الجافة مزايا تتجاوز السلامة من الحرائق وحدها. إذ يمكنها تبسيط إجراءات الحصول على التصاريح، وتقليل متطلبات الاحتواء المساعدة، وتسهيل وضع المعدات في غرف الكهرباء محدودة المساحة. وفي الوقت نفسه، لا تمثل هذه المحولات بديلًا شاملًا للمحولات المملوءة بالزيت، ولا سيما عندما تكون السعة الأعلى أو التعرض للظروف الخارجية أو حساسية التكلفة هي العوامل الحاسمة في القرار.

ولأغراض التقييم، من المفيد أن تتمحور المقارنة حول بيئة التشغيل، ومتطلبات السلامة، والسلوك الحراري، وموارد الصيانة، وقيود دورة الحياة، بدلًا من الاقتصار على القيم الاسمية للمحول. فعادةً ما تحدث أخطاء الاختيار في هذه النقطة تحديدًا: إذ يتم اختيار المحول بناءً على السعر الأولي أو العادة، بينما لا تؤخذ الحقائق العملية للموقع في الاعتبار إلا في مرحلة لاحقة.

لماذا تغير البيئات الداخلية منطق الاختيار

يؤدي التركيب الداخلي إلى نمط مخاطر مختلف تمامًا عن موقع خارجي على قاعدة أو موقع مثبت على عمود. ففي داخل المصنع أو المستشفى أو منشأة البيانات أو محطة المترو أو المجمع التجاري، يكون المحول غالبًا أقرب إلى الأشخاص والأحمال الحرجة وأنظمة المبنى. ويغير ذلك الطريقة التي تقيّم بها الفرق الفنية سلوك الحرائق والتهوية وإدارة التسرب والتأثير الصوتي وإمكانية الوصول لأغراض الصيانة.

يزيل المحول الجاف الداخلي أحد المخاوف الرئيسية المرتبطة بالمعدات المملوءة بالزيت، وهو وجود سائل عازل قد يتسبب في مشكلات الانسكاب والتلوث وإدارة الحرائق عند حدوث عطل. وهذا لا يعني أن الوحدات الجافة خالية من المخاطر، لكنه يعني أن إدارة تبعات الحوادث غالبًا ما تكون أسهل في الأماكن المشغولة أو المغلقة. وفي المشروعات التي تكون فيها غرفة الكهرباء مدمجة في الهيكل الرئيسي بدلًا من عزلها خارجيًا، يكون هذا الاختلاف مهمًا منذ المراحل الأولى لاعتماد التصميم.

عادةً ما يلاحظ المقيمون الفنيون ذلك بوضوح عند العمل مع المهندسين المعماريين واستشاريي MEP وفرق EHS وشركات التأمين. فقد يبدو قرار المحول بسيطًا في مخطط أحادي الخط للنظام الكهربائي، لكنه يصبح أكثر تعقيدًا عند إدخال تفسير قوانين البناء وتصميم حواجز الحريق واحتواء الزيت والتخطيط للاستجابة للطوارئ في المناقشة.

التطبيقات التي تعمل فيها الوحدات الجافة عادةً بشكل أفضل

تظهر أقوى مبررات استخدام المحولات الجافة عادةً في المواقع التي يكون فيها التركيب الداخلي أمرًا لا مفر منه، وحيث يرغب المشغلون في تقليل أعباء الموقع المرتبطة بالمعدات المملوءة بالسوائل.

المباني التجارية والعامة

غالبًا ما تفضل أبراج المكاتب ومراكز التسوق والفنادق والمستشفيات والمطارات والمدارس والمشروعات متعددة الاستخدامات المحولات الجافة، لأنها أسهل في الدمج داخل المحطات الفرعية أو غرف الخدمات الداخلية. وفي هذه المشروعات، يمثل المحول جزءًا من استراتيجية امتثال أوسع للمبنى. إذ يؤثر حمل الحريق وتخطيط الإخلاء وإدارة الهواء الداخلي والقرب من المناطق المشغولة في اعتماد المعدات.

وتضيف المستشفيات والمنشآت المرتبطة بالبيانات طبقة أخرى من المتطلبات؛ فالتوقعات المتعلقة باستمرارية التشغيل مرتفعة، ويفضل المشغلون ترتيبات المعدات التي تبسط الفحص الدوري وتقلل احتمال وقوع الحوادث المرتبطة بالسوائل داخل غلاف المبنى.

المصانع الصناعية الخفيفة ذات الظروف الداخلية النظيفة

غالبًا ما تقوم المصانع التي تنتج الإلكترونيات أو المستحضرات الصيدلانية أو الأغذية أو مواد التغليف أو المكونات الدقيقة بتركيب المحولات داخليًا بالقرب من مناطق الإنتاج أو ممرات المرافق. وإذا كانت البيئة نظيفة نسبيًا ومضبوطة الحرارة ولا تحتوي على كميات زائدة من الغبار الموصل أو الأبخرة المسببة للتآكل، فقد تكون المحولات الجافة مناسبة بدرجة كبيرة. وتكون متطلبات الصيانة الأقل فائدة خاصةً عندما يركز فريق الصيانة على استمرارية تشغيل العملية بدلًا من أعمال الخدمة المكثفة للمحطات الفرعية.

البنية التحتية ذات الوصول الصعب أو الحساسية العالية للسلامة

غالبًا ما تستفيد أنظمة المترو والأنفاق ومرافق السكك الحديدية والمحطات الفرعية تحت الأرض وطوابق الخدمات في الأبراج العالية وبعض مباني دعم الطاقة المتجددة من المعدات الجافة، لأن الوصول للتعامل مع الزيت أو الاستجابة للتسرب أو إجراء الصيانة الكبيرة للسوائل قد يكون صعبًا. وفي مثل هذه البيئات، قد يكون تقليل التعقيد المرتبط بالاحتواء والحماية من الحرائق أكثر قيمة من الوصول إلى أدنى سعر شراء ممكن.

مشروعات التحديث داخل المباني القائمة

غالبًا ما تظهر المزايا العملية بوضوح في أعمال التحديث. فقد لا تكون المباني القائمة مصممة لاستيعاب حفر احتواء الزيت أو حواجز السوائل أو الخلوصات الكبيرة اللازمة لخيارات الاستبدال الخارجية. ويمكن أحيانًا تركيب المحول الجاف مع عدد أقل من التعديلات الإنشائية أو المدنية، مما يغير اقتصاديات المشروع حتى إذا كان سعر الوحدة نفسها أعلى.

ما الذي ينبغي للمقيمين الفنيين مقارنته فعليًا

عمليًا، ينبغي أن يستند القرار إلى واقع التركيب الكامل، لا إلى تسميات تقنيات المحولات وحدها. وعادةً ما تميز عدة عوامل بين الاختيار المدروس جيدًا والاختيار غير الملائم المكلف.

1. إدارة مخاطر الحرائق والمخاطر البيئية

هذه هي الميزة الأكثر وضوحًا للمحولات الجافة داخل المباني، لكنها غالبًا ما تُبسّط أكثر من اللازم. فالفائدة لا تتمثل ببساطة في «عدم وجود زيت». بل تتمثل النقطة الأوسع في أن التخلص من السائل العازل يمكن أن يقلل الحاجة إلى تدابير التخفيف المرتبطة به، مثل احتواء الانسكابات ومعالجة التصريف وبعض متطلبات الحماية من الحرائق، وذلك بحسب القوانين المحلية وتصميم المشروع. وتختلف المتطلبات الدقيقة حسب الولاية القضائية والتطبيق، لذلك ينبغي التعامل مع أي افتراض متعلق بالقوانين على أنه خاص بالمشروع والتحقق منه وفق اللوائح المحلية والمعايير المعمول بها.

وبالنسبة إلى المقيمين الفنيين، يتمثل السؤال في: ما حجم البنية التحتية الثانوية المطلوبة إذا تم وضع وحدة مملوءة بالزيت داخل المبنى؟ ففي كثير من الحالات، تؤثر الإجابة في تخطيط الغرفة والأعمال المدنية والجدول الزمني للاعتماد ومراجعة التأمين.

2. التهوية والأداء الحراري

غالبًا ما يتم اختيار المحولات الجافة لأسباب تتعلق بالسلامة، لكنها تتطلب تقييمًا حراريًا منضبطًا. وتختلف خصائص تبديد الحرارة عن التصميمات المغمورة بالزيت، كما يمكن أن تؤدي التهوية السيئة للغرفة إلى تدهور الأداء أو تسريع تقادم العزل. وإذا تم تركيب محول جاف في غرفة داخلية صغيرة دون تدفق هواء كافٍ، فلن تعوض ميزة السلامة النظرية عن سوء التصميم الحراري.

ولهذا السبب، فإن نمط الحمل مهم. وينبغي مراجعة الأحمال العالية المستمرة والظروف الغنية بالتوافقيات ودرجات الحرارة المحيطة المرتفعة بعناية. ففي بعض التطبيقات الشاقة، لا تزال الوحدات المملوءة بالزيت توفر هامشًا حراريًا أفضل أو قدرة أكبر على تحمل الحمل الزائد. ويعمل المحول الجاف بصورة أفضل عندما يكون الموقع قادرًا على توفير التبريد المناسب وعندما تكون ظروف الحمل مفهومة واقعيًا، لا مفترضة استنادًا إلى عوامل التنوع الاسمية.

3. فلسفة الصيانة

عندما تكون فرق صيانة الموقع محدودة، غالبًا ما تكون المحولات الجافة منطقية من الناحية التشغيلية. فلا يوجد زيت عازل لأخذ عينات منه أو ترشيحه أو مراقبته بحثًا عن المخاوف المتعلقة بالتسرب. ومع ذلك، تظل عمليات الفحص الدوري ضرورية، بما في ذلك التحقق من تراكم الغبار وحالة التهوية والتوصيلات ومؤشرات مخاطر التفريغ الجزئي ونظافة العزل، لكن نظام الصيانة يكون عادةً أبسط.

ويكتسب ذلك أهمية في المنشآت الموزعة أو المحافظ التجارية أو المجموعات الصناعية التي لا تمثل فيها متابعة المحولات الكفاءة الأساسية لفريق الموقع. ويمكن أن يقلل انخفاض تعقيد الصيانة من عدم اليقين طوال دورة الحياة، ولا سيما عبر عدة محطات فرعية داخلية.

4. قيود المساحة والتركيب

نادرًا ما تكون غرف الكهرباء الداخلية واسعة بشكل زائد. إذ يمكن أن تؤثر مسارات الوصول وأبعاد الأبواب وحدود الرفع وحمل الأرضية ومسارات استبدال المحول في ما هو عملي. وغالبًا ما تتلاءم المحولات الجافة بصورة أفضل مع تخطيط غرف المفاتيح الداخلية، لأنها تتجنب بعض التجهيزات الإضافية المرتبطة بالمعدات المملوءة بالسوائل. ومع ذلك، ينبغي للمقيمين التحقق من الأبعاد الفعلية وخلوصات الخدمة واحتياجات طرد الحرارة، بدلًا من افتراض أن المحول الجاف يوفر المساحة تلقائيًا.

5. الاعتبارات الصوتية

لا تكون الضوضاء حاسمة دائمًا، لكنها تصبح مهمة في المستشفيات ومجمعات المكاتب والفنادق والمباني التجارية المجاورة للمناطق السكنية. ويمكن لكلا نوعي المحولات إصدار طنين مزعج إذا لم تتم مواصفتهما أو تركيبهما بشكل صحيح. ولا تتعلق المشكلة بالنوع وحده بقدر ما تتعلق بتصميم القلب والهيكل والتثبيت وانتقال الاهتزازات والصوتيات داخل الغرفة. وفي البيئات الداخلية المشغولة، يستحق هذا العامل اهتمامًا أكبر مما يحصل عليه غالبًا خلال المراحل المبكرة من إعداد المواصفات.

متى قد تظل الوحدات المملوءة بالزيت هي الخيار الأفضل

ينبغي أن يقر التقييم المتوازن أيضًا بالمجالات التي لا يكون فيها المحول الجاف هو الخيار الأقوى. فلا تزال المحولات المغمورة بالزيت تؤدي أداءً جيدًا في العديد من تطبيقات المرافق والصناعة والتوزيع الخارجي، ولا سيما عندما تكون التصنيفات الأعلى أو ظروف التشغيل الأقسى أو انخفاض التكلفة الأولية لكل kVA هي الأولويات الرئيسية.

إذا تم تركيب المحول في الخارج مع توفير الخلوص الكافي والتخطيط المناسب للاحتواء، فقد تضيق ميزة المحول الجاف بسرعة. وبالمثل، في المصانع الصناعية الثقيلة ذات كثافة الأحمال العالية جدًا أو الظروف المحيطة الصعبة أو ضغوط التكلفة القوية، قد تظل الوحدات المملوءة بالزيت الحل الأكثر عملية.

ولهذا السبب أيضًا، فإن سياق المنتج مهم. فعلى سبيل المثال، قد تكون شبكة التوزيع أو تطبيقات المرافق الريفية مخدومة بصورة أفضل بكثير بواسطة حل خارجي مثل محول زيتي أحادي الطور مثبت على عمود، حيث لا تمثل قيود السلامة الداخلية العامل الرئيسي على الإطلاق. وتؤدي مقارنة التقنيات دون مقارنة حالات الاستخدام إلى منطق اختيار ضعيف.

الأخطاء الشائعة في اختيار المحولات الداخلية

من الأخطاء المتكررة التعامل مع المحول الجاف باعتباره الخيار المتميز الافتراضي دون التحقق من ملاءمة البيئة. فقد تتأثر المحولات الجافة سلبًا في الغرف المتسخة أو الرطبة أو المسببة للتآكل أو سيئة التهوية. وإذا كانت منطقة التركيب تحتوي على غبار موصل أو أبخرة كيميائية أو تكاثف متكرر، فقد تختفي ميزة الاعتمادية المتوقعة ما لم تكن تدابير الحماية قوية.

ومن الأخطاء الأخرى التقليل من تأثيرات التوافقيات. فقد تفرض المباني التي تحتوي على VFDs وأنظمة UPS والمقومات وبنية شحن المركبات الكهربائية والأحمال غير الخطية إجهادًا حراريًا إضافيًا. وينبغي للمقيمين التأكد مما إذا كانت اعتبارات K-factor أو غيرها من اعتبارات التصميم المرتبطة بالتوافقيات تنطبق على مزيج الأحمال المحدد والمعايير المعمول بها. وهذا الأمر لا يخص المحولات الجافة وحدها، لكن الهامش الحراري يصبح مهمًا بصورة خاصة داخل المباني حيث يكون تبريد الغرفة مقيدًا أصلًا.

أما الخطأ الثالث فهو مقارنة أسعار الشراء دون احتساب التكاليف التي يتحملها المشروع. فقد يبدو المحول المملوء بالزيت أقل تكلفة على مستوى المعدات، إلا أن التكلفة الإجمالية للتركيب الداخلي يمكن أن تتغير بصورة كبيرة بعد إدراج فصل الحرائق واحتواء الزيت وتكييف الغرفة وتدابير الامتثال. وفي بعض مشروعات التحديث، تكون هذه التكاليف الثانوية هي التي تبرر في النهاية اختيار المحول الجاف.

ينبغي مراجعة المعايير والامتثال مبكرًا، لا في وقت متأخر

ينبغي للفرق الفنية التحقق من إطار المعايير ذي الصلة بالمشروع قبل الانتهاء من اختيار التقنية. فقد يخضع تصميم المحول وارتفاع درجة الحرارة وسلوك الحريق ومتطلبات الغلاف والكفاءة ومتطلبات الاختبار لمعايير مختلفة بحسب السوق وفئة الجهد. ويمكن أن تشمل المراجع المعمول بها أطر IEC أو IEEE/ANSI، وقوانين البناء المحلية، ولوائح الحريق، ومتطلبات كفاءة الطاقة، ومواصفات المرافق أو المالك. وينبغي التعامل مع قابلية تطبيق معيار محدد على أنها تعتمد على المشروع، وتأكيدها أثناء التقييم التفصيلي بدلًا من افتراضها استنادًا إلى مطبوعات المورد.

وتكتسب هذه النقطة أهمية خاصة في مشروعات التصدير أو المشروعات متعددة الجنسيات. فقد يظل «أفضل» محول جاف داخلي على الورق هو الخيار الخاطئ إذا لم يتوافق مع مسار الاعتماد المحلي أو الفئة البيئية للموقع أو ممارسات الصيانة لدى المالك.

كيفية اتخاذ القرار مع تقليل النقاط غير الواضحة

تتمثل إحدى طرق التقييم المفيدة في طرح خمسة أسئلة عملية:

• هل سيتم وضع المحول بالقرب من المساحات المشغولة أو الأنظمة الحرجة أو داخل غلاف المبنى الرئيسي؟
• هل تستطيع الغرفة توفير البيئة الحرارية التي تحتاجها الوحدة الجافة في ظل ظروف الحمل الفعلية؟
• هل سيجعل احتواء الزيت والحماية من الحرائق وتدابير الامتثال تركيب وحدة مملوءة بالزيت داخل المبنى أكثر تعقيدًا مما يبدو في البداية؟
• هل يمتلك الموقع القدرة على صيانة التقنية المختارة طوال فترة خدمتها؟
• هل توجد ظروف بيئية مثل الغبار أو الرطوبة أو العوامل المسببة للتآكل يمكن أن تقوض اعتمادية المحول الجاف؟

إذا أشارت مجموعة الإجابات إلى حساسية عالية للسلامة الداخلية، وأهمية متوسطة إلى عالية لبساطة الصيانة، وظروف بيئية يمكن التحكم فيها، فغالبًا ما يصبح المحول الجاف الداخلي الخيار الأكثر منطقية. أما إذا أشار المشروع إلى خدمة خارجية عالية السعة أو ظروف تشغيل أكثر قسوة أو ضغط صارم على التكلفة الأولية، فقد تظل البدائل المملوءة بالزيت مفضلة.

عادةً ما تأتي الاختيارات الأكثر اعتمادية من فرق تقيّم المحول باعتباره جزءًا من البيئة الكهربائية الكاملة، لا عنصرًا مستقلًا. ويشمل ذلك الغرفة والحمل والسياق التنظيمي ونموذج الصيانة وتكلفة المخاطر. وفي هذه الحالات تحديدًا، تُظهر التقنية الجافة المجال الذي تعمل فيه بصورة أفضل، ليس في كل مكان، بل بوضوح كبير في المواقع الأكثر أهمية.
