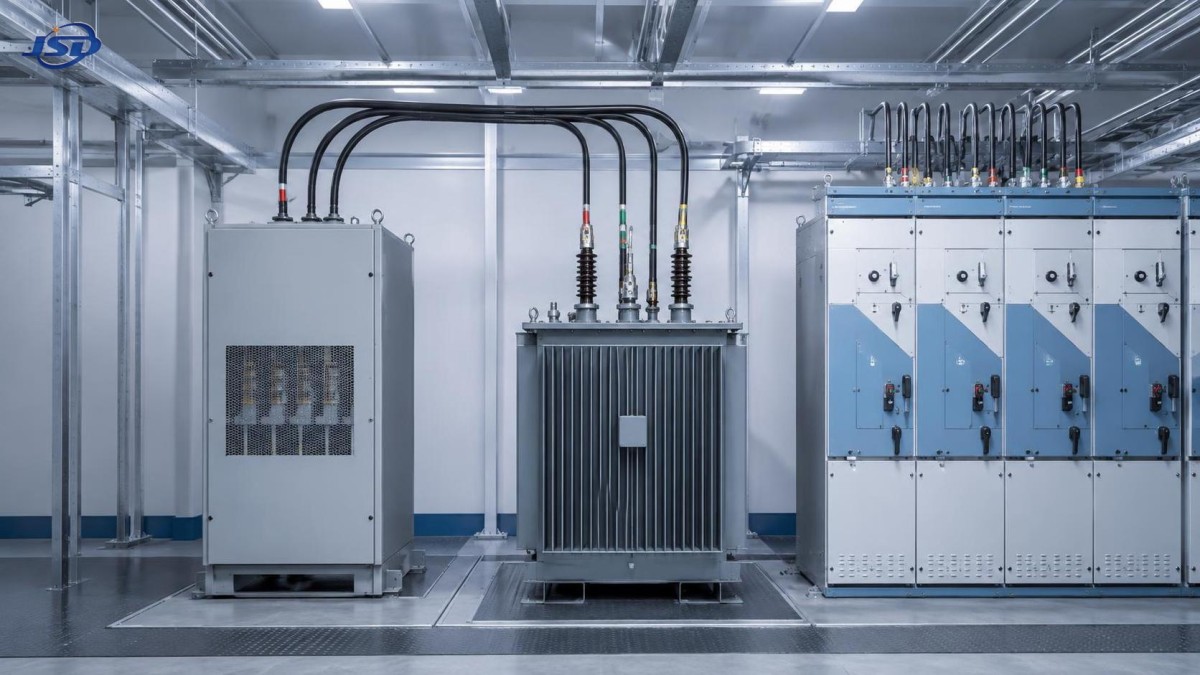

متى يكون محول التأريض المتعرج أفضل من وحدة التوصيل النجمي؟

يُعد محول التأريض زيغ-زاغ غالبًا الخيار الأقوى عندما يحتاج نظام ثلاثي الطور إلى نقطة تعادل اصطناعية، وتيار عطل أرضي مضبوط، وتأثير ضئيل أو معدوم على جهد الحمل العادي. وتكتسب هذه المجموعة من الخصائص أهمية خاصة في شبكات الجهد المتوسط غير المؤرضة أو المتصلة على شكل دلتا، حيث ينبغي اكتشاف عطل واحد بين خط وأرض وفصله بصورة يمكن التنبؤ بها بدلًا من تحوله إلى حالة من عدم اليقين التشغيلي المطوّل.

بالنسبة للمقيّم الفني، نادرًا ما يكون السؤال هو: «أي المحولات أفضل بوجه عام؟» السؤال الحقيقي هو ما إذا كان النظام يحتاج فقط إلى نقطة تعادل، أو مسار عودة مخصص لتيار العطل الأرضي، أو قدرة على تغذية أحمال بين الطور والتعادل، أو مزيجًا من هذه الوظائف. يمكن لوحدة تأريض متصلة على شكل نجمة وتصميم زيغ-زاغ أن يدعما أهداف التأريض، لكنهما يتصرفان بشكل مختلف في ظروف الأعطال وعدم الاتزان والتوافقيات والأحمال.

يبدأ الاختيار الصحيح بالمشكلة الكهربائية، وليس بلوحة بيانات المحول.

ابدأ بنقطة التعادل: ما الذي ينقص النظام؟

تستخدم العديد من أنظمة التوزيع الصناعية ثانويات محولات متصلة على شكل دلتا، أو قضبان مفاتيح كهربائية دلتا، أو قضبان مولدات لا تتوفر فيها نقطة تعادل بشكل طبيعي. في الظروف السليمة، قد يعمل هذا الترتيب دون صعوبة. ويظهر التحدي عندما يلامس أحد الأطوار الأرض. فبدون طريقة تأريض محددة، يمكن أن تنزاح جهود الطور إلى الأرض، وقد ترتفع الجهود العابرة، وقد لا تتلقى مرحلات الحماية تيار عطل كافيًا لتحديد الحدث بثقة.

ينشئ محول التأريض مرجعًا بين النظام ثلاثي الطور والأرض. وهو لا يغذي عادةً الحمل الرئيسي. بل يؤسس نقطة تعادل يمكن تأريضها تأريضًا مباشرًا أو توصيلها عبر مقاومة تأريض نقطة التعادل (NGR)، أو مفاعل، أو معدات تأريض أخرى. ويحدد توصيل المحول المختار كيفية استجابته لتيار التسلسل الصفري، وهو مركبة التيار المرتبطة بأعطال الخط إلى الأرض وبعض حالات عدم الاتزان.

هنا تبرز خصوصية وحدة زيغ-زاغ. إذ يقسم ترتيب لفّاتها كل طور إلى جزأين موضوعين على ساقين مختلفتين من القلب وموصولين بحيث تتلاشى إلى حد كبير جهود الطور العادية ذات التسلسل الموجب عند مسار التعادل. أما أثناء العطل الأرضي، فتتجمع تيارات التسلسل الصفري بشكل تعزيزي. ولذلك يوفر المحول مسارًا منخفض الممانعة لتيار التسلسل الصفري دون أن يعمل كمحول تقليدي لتغذية الأحمال.

الحالات التي يكون فيها محول التأريض زيغ-زاغ عادةً الأنسب

يكون توصيل زيغ-زاغ جذابًا بوجه خاص عندما يكون التطبيق متعلقًا أساسًا بالتأريض لا بتحويل الجهد. ويُختار عادةً لأنظمة دلتا التي تحتاج إلى مرجع تعادل ولكن لا تحتاج إلى مصدر منفصل لأحمال الطور إلى التعادل.

1. قضيب دلتا يحتاج إلى التأريض، ولكن دون مصدر مساعد منخفض الجهد

افترض أن منشأة لديها قضيب توزيع دلتا ثلاثي الأسلاك يغذي مراكز التحكم بالمحركات، ومشغلات كبيرة، ومعدات العمليات، وأحمالًا تغذيها المحولات. ولا توجد حاجة إلى أحمال استخدام بين الخط والتعادل على مستوى القضيب. يمكن لمحول تأريض زيغ-زاغ إنشاء نقطة التعادل المطلوبة بترتيب مدمج ومصمم لهذا الغرض.

قد تظل وحدة نجمة قابلة للتطبيق كهربائيًا، لكنها قد تقدم تكوينًا للمحول بقدرات تفوق ما تتطلبه مهمة التأريض. وإذا كان المشروع لا يحتاج إلى تحويل الجهد أو مصدر ثانوي قابل للاستخدام، فغالبًا ما يكون نهج زيغ-زاغ أكثر مباشرة واقتصادية من حيث الوظيفة المركبة.

2. يجب الحد من تيار العطل الأرضي عمدًا

في الأنظمة المؤرضة بالمقاومة، لا يكون الهدف عمومًا تعظيم تيار العطل. بل الهدف هو توفير تيار كافٍ لتشغيل المرحلات بصورة موثوقة مع الحد من تلف المعدات، وطاقة وميض القوس، والإجهاد الميكانيكي عند نقطة العطل. ويُعد محول التأريض زيغ-زاغ المقترن بمقاومة NGR ذات حجم صحيح حلًا مألوفًا لهذه المهمة.

يجب تقييم مهمة تأريض المحول خلال مدة العطل المحددة، مثل 10 ثوانٍ أو 30 ثانية أو فترة أخرى يحددها المشروع. ويجب أن تعمل المقاومة والتصميم الحراري للمحول وإعدادات التقاط المرحلات وفلسفة الحماية في المنبع معًا. وقد يكون اختيار المحول بناءً على kVA المستمر فقط مضللًا لأن محولات التأريض تُصنّف كثيرًا وفقًا لمهمة العطل قصيرة المدة بدلًا من خدمة الحمل العادي.

3. استمرارية العملية مهمة بعد أول عطل أرضي

لا تستطيع بعض العمليات الصناعية تحمل فصل فوري عند كل حدث أرضي. ففي التعدين، والمعالجة البتروكيميائية، ومعالجة المياه، وإنتاج الورق، وبعض خطوط التصنيع المستمر، يمكن استخدام التأريض عالي المقاومة لإصدار إنذار عند العطل الأول وإتاحة استجابة منظمة. ويوفر محول التأريض مرجع التعادل الذي يجعل مراقبة الأعطال الأرضية ذات معنى.

في مثل هذه الأنظمة، قد يكون تصميم زيغ-زاغ مفيدًا لأنه مخصص لأداء التسلسل الصفري. فهو يدعم مرجعًا مستقرًا للحماية والمراقبة دون توقع حمله لمجموعة واسعة من أحمال الطور إلى التعادل العادية التي قد تعقد نموذج العطل.

4. المساحة وبساطة التركيب مهمتان

عندما تكون غرف المفاتيح الكهربائية ضيقة، يمكن أن يكون محول التأريض زيغ-زاغ المصمم بشكل مناسب خيارًا عمليًا لأن غرضه محدد: إنشاء نقطة تعادل وتحمل مهمة العطل المحددة. ولا يتطلب ترتيب حمل ثانوي تقليديًا عند عدم الحاجة إليه. ولا تزال المساحة الفعلية تعتمد على فئة الجهد ومستوى العزل وطريقة التبريد والحاوية ومجموعة المقاومات وتصنيف تيار العطل، لكن البساطة الوظيفية يمكن أن تقلل المعدات غير الضرورية.

متى قد تكون وحدة تأريض نجمة أكثر منطقية

إن مبررات استخدام زيغ-زاغ قوية، لكنها ليست تلقائية. فقد يكون محول تأريض متصل على شكل نجمة أو ثانوي نجمة تقليدي قرارًا هندسيًا أفضل عندما يحتاج المشروع إلى أكثر من مسار تأريض.

إذا كان يجب تغذية أحمال مساعدة بين الخط والتعادل، مثل طاقة التحكم أو الإضاءة أو أجهزة القياس أو مخارج الخدمة، فيمكن لثانوي نجمة توفير مصدر جهد قابل للاستخدام قائم على التعادل. وفي هذه الحالة، يؤدي المحول وظيفتين: يدعم التأريض ويغذي أحمالًا مقصودة. ولا يُختار محول زيغ-زاغ عادةً لهذا الدور.

يُعد تحويل الجهد عاملًا فاصلًا واضحًا آخر. فمحول التأريض زيغ-زاغ لا يوفر العزل التقليدي وتحويل الجهد بالطريقة التي يوفرها محول نجمة-دلتا أو دلتا-نجمة ثنائي اللف. وعندما يحتاج المشروع إلى رفع الجهد أو خفضه بين أقسام النظام، قد يلزم ترتيب محول متصل على شكل نجمة، مع تصميم نظام التأريض حوله.

توجد أيضًا حالات توفر فيها بنية النظام القائمة بالفعل نقطة تعادل نجمة. فعلى سبيل المثال، قد يجعل مصدر نجمة مؤرض تأريضًا مباشرًا محول تأريض إضافيًا غير ضروري. وإضافة واحد دون مراجعة مسارات التسلسل الصفري المتاحة قد تخلق مشكلات في تنسيق الحماية بدلًا من حلها. ويجب أن يأخذ التقييم الفني دائمًا في الاعتبار جميع المحولات والمولدات وسعة الكابلات والمصادر المتوازية المتصلة، وليس القضيب قيد الدراسة فقط.

مقارنة عملية: الوظيفة قبل التفضيل

لا ينبغي اختزال المقارنة إلى «زيغ-زاغ للصناعة، ونجمة لكل شيء آخر». يمكن هندسة كليهما لأغراض التأريض. والتمييز الرئيسي هو ما إذا كانت نقطة التعادل مطلوبة لأداء العطل فقط أو أيضًا كموصل عامل لأحمال النظام العادية.

دراسات الأعطال هي نقطة القرار وليست مجرد إجراء شكلي

قبل اختيار أي من الترتيبين، قم بنمذجة سلوك عطل الخط إلى الأرض في النظام. كحد أدنى، ينبغي أن تحدد الدراسة تيار العطل المتاح عند نقطة التأريض المقصودة، وتيار المقاومة المطلوب إذا استُخدم التأريض بالمقاومة، وحساسية مرحل الأرض، وتيار شحن الكابل، واستراتيجية فصل العطل أو الإنذار.

يستحق تيار شحن الكابل اهتمامًا خاصًا في شبكات الجهد المتوسط الواسعة. إذ يمكن لأطوال الكابلات الكبيرة، وتركيبات مشغلات التردد المتغير، وأقسام المغذيات المتعددة أن تسهم في تيار أرضي سعوي. وإذا كان تيار NGR المختار منخفضًا جدًا مقارنةً بإجمالي تيار الشحن، فقد يصبح الاكتشاف غير موثوق وقد يتأثر أداء الجهد الزائد العابر. وعلى العكس، فإن اختيار تيار تأريض أعلى لمجرد «الاحتياط» قد يزيد طاقة العطل بما يتجاوز ما تقصده فلسفة حماية المعدات.

كما تهم ممانعة محول التأريض. يجب أن يحمل المحول تيار التسلسل الصفري المحدد مع الحفاظ على أداء التعادل المتوقع. وقد تكون لوحة بيانات تبدو كافية من حيث kVA غير مناسبة إذا كانت ممانعتها أو قدرتها الحرارية قصيرة المدة أو مستوى عزلها أو ترتيب جلبة التعادل فيها لا يتوافق مع دراسة التأريض.

التوافقيات وعدم الاتزان وحدود القواعد المبسطة

من الافتراضات الشائعة أن محول زيغ-زاغ يحل تلقائيًا جميع مشكلات التوافقيات. وهذا غير صحيح. فقد يوفر ترتيب لفّاته مسارًا لبعض مركبات التوافقيات الثلاثية وتيارات التسلسل الصفري، لكن سلوك التوافقيات يعتمد على الشبكة كاملةً: الأحمال غير الخطية، والمرشحات، وبنوك المكثفات، وأطوال الكابلات، وطوبولوجيا المحولات، وممانعة المصدر، وتوصيلات المحولات في أماكن أخرى من المصنع.

بالنسبة للأنظمة ذات المقومات الكبيرة، أو معدات UPS، أو شحن المركبات الكهربائية، أو أصول الطاقة القائمة على العاكسات، ينبغي مراجعة تصميم التأريض بالتوازي مع تقييم التوافقيات. ولا تقتصر المسألة على وجود التوافقيات؛ بل على ما إذا كانت تولد تيارات تعادل غير مرغوبة، أو ارتفاعًا في الحرارة، أو سلوكًا مزعجًا للمرحلات، أو رنينًا، أو مراجع جهد مشوهة.

تحتاج أصول الطاقة المؤقتة والمتحركة إلى الانضباط نفسه. فقد يُوصل نظام بطاريات مركب على مقطورة يعمل في موقع بناء مؤقت أو موقع طوارئ بمولد أو بخدمة مرافق محلية أو بقضيب أحمال معزول. بالنسبة للتطبيقات التي تتضمننظام تخزين الطاقة المتنقل بالمقطورة 100kW/215kWh، ينبغي فحص ترتيبات التأريض مقابل وضع تشغيل خرج 400 V AC، وتكوين تعادل العاكس، وأي معدات تحويل مستخدمة بين مصادر شحن الشبكة والطاقة الشمسية الكهروضوئية ومولدات الديزل. لا يكون محول التأريض مطلوبًا تلقائيًا، لكن استراتيجية محددة للتأريض والحماية من الأعطال ضرورية كلما تغيرت تكوينات المصادر.

أسئلة يجب طرحها قبل إصدار المواصفات

• هل المصدر أو القضيب متصل على شكل دلتا، أو غير مؤرض، أو مؤرض بالممانعة، أو مؤرض تأريضًا مباشرًا بالفعل؟
• هل تتطلب أي أحمال مصدرًا بين الطور والتعادل، أم أن التعادل مطلوب للحماية فقط؟
• ما تيار العطل الأرضي المطلوب لاكتشاف المرحل، وكم من الوقت يجب أن تتحمله معدات التأريض؟
• هل سيُؤرض التعادل تأريضًا مباشرًا أو بالمقاومة أو بالمفاعلة؟
• ما تيار شحن كابلات الشبكة وظروف التوافقيات المتوقعة؟
• هل يمكن للمولدات أو المحولات المتوازية أو أنظمة الطاقة المتنقلة أو الموارد القائمة على العاكسات أن تنشئ مسارات إضافية للتسلسل الصفري؟
• ما مستوى عزل المفاتيح الكهربائية ونوع الحاوية والظروف المحيطة ومساحة التركيب التي يجب أن تفي بها المعدات؟

تكشف هذه الأسئلة غالبًا أن اختيار المحول هو في الواقع قرار لتنسيق الحماية. وينبغي التعامل مع محول التأريض وNGR وموضع محول التيار ومرحل الأرض وإجراء التشغيل كحزمة هندسية واحدة.

أخطاء الاختيار الشائعة

من الأخطاء المتكررة تحديد وحدة زيغ-زاغ دون بيان مدة العطل الأرضي. إن عبارة «محول تأريض نقطة التعادل» ليست معلومات كافية للتصنيع أو التقييم. ويجب تحديد جهد النظام المطلوب، وتيار التأريض، والمدة، والتوصيل، ومتطلبات الممانعة، وفئة العزل، وترتيب التبريد، والتركيب الداخلي أو الخارجي، وواجهة المقاومة بوضوح.

ومن الأخطاء الأخرى إغفال مصادر التأريض المتوازية. فقد تضيف المنشأة مولدًا أو محولًا ثانيًا أو مصدر طاقة مؤقتًا بعد سنوات من التركيب الأصلي. وإذا كان كل مصدر يوفر نقطة تعادل مؤرضة، فقد ينقسم تيار العطل الأرضي بطرق غير متوقعة. وقد تصبح الحماية التي نجحت نظريًا مع مصدر واحد أقل انتقائية بعد التوسع.

وأخيرًا، تجنب التعامل مع محول التأريض كملحق عام. فهو مكوّن وقائي له تأثير مباشر على طاقة العطل وإجهاد المعدات وأداء المرحلات وسلامة الأفراد. ويستحق التصميم الصحيح المراجعة نفسها المطبقة على تصنيفات المفاتيح الكهربائية وتنسيق أجهزة الحماية.

اتخاذ القرار النهائي

اختر محول التأريض زيغ-زاغ عندما يكون النظام ثلاثي الأسلاك أو متصلًا على شكل دلتا، ويجب إنشاء نقطة تعادل مستقرة، ويجب إدارة تيار العطل الأرضي، ولا توجد حاجة لتغذية أحمال اعتيادية بين الطور والتعادل. وتجعل وظيفته المركزة للتسلسل الصفري منه حلًا مقنعًا لأنظمة التوزيع الصناعية والبنية التحتية المؤرضة بالمقاومة.

اختر ترتيب نجمة عندما يجب أن تدعم نقطة التعادل أيضًا أحمالًا قابلة للاستخدام، أو عندما يكون تحويل الجهد جزءًا من المشروع، أو عندما يفضل تكوين النظام الحالي بطبيعته محولًا تقليديًا متصلًا على شكل نجمة. وفي كلتا الحالتين، تأتي أفضل إجابة من مراجعة منسقة لدراسات الأعطال وإعدادات الحماية وتوصيلات المصادر وأوضاع التشغيل الفعلية.

تدعم Jinshida Electric Power Technology مشاريع توزيع الطاقة من خلال اختيار معدات يركز على الهندسة، وانضباط التصنيع، والاهتمام العملي بظروف تشغيل الشبكات والصناعة والطاقة الجديدة والبنية التحتية. وبالنسبة للمقيّمين، فإن النتيجة الأكثر موثوقية لا تتمثل ببساطة في اختيار زيغ-زاغ أو نجمة، بل في اختيار طريقة التأريض التي تتصرف بصورة يمكن التنبؤ بها عندما يتعرض النظام للإجهاد.
