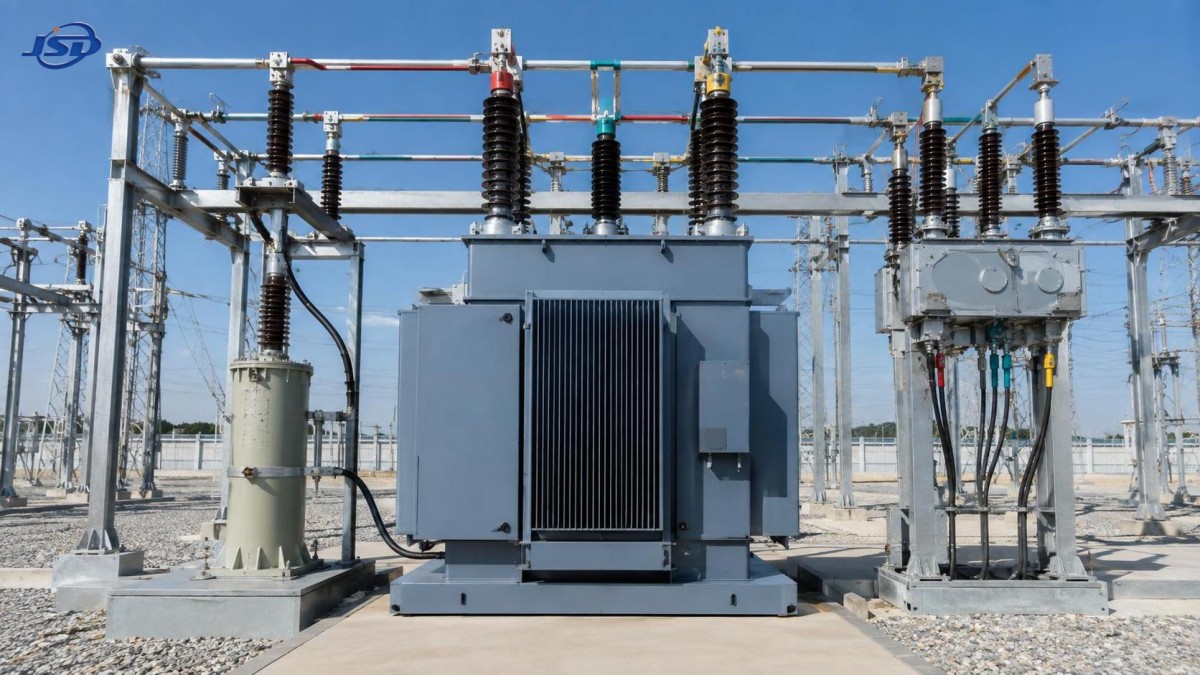

ما إعدادات الحماية المناسبة لمحول تأريض المحطة الفرعية؟

لا ينبغي حماية محول تأريض المحطة الفرعية باستخدام قالب مرحل عام للمحولات. فغرضه الأساسي هو إنشاء مرجع محايد مضبوط وإدارة تيار العطل الأرضي، ولذلك يجب أن تبدأ فلسفة الحماية بطريقة التأريض، ومقاومة أو مفاعل تأريض المحايد، وترتيب المغذيات المتصلة، وتيار العطل المتاح.

يتمثل نهج الضبط الأكثر موثوقية في أن تقوم حماية المغذي بإزالة العطل الأرضي أولاً، بينما توفر حماية محايد محول التأريض كشفاً حساساً ومراقبة لمقاومة المحايد واحتياطياً مؤجلاً زمنياً. قد تؤدي الإعدادات التي تفصل محول التأريض بسرعة مفرطة إلى إزالة مرجع تأريض النظام دون ضرورة. أما الإعدادات غير الحساسة بدرجة كافية فقد تترك تيار عطل ضاراً أو مسار تأريض محايد معطلاً دون كشف.

ابدأ بترتيب التأريض، وليس بقائمة المرحل

يُركّب محول التأريض عادةً على نظام دلتا غير مؤرّض، أو على نظام لا يوفر فيه ملف محول القدرة الرئيسي محايداً يمكن الوصول إليه. ويُعد محولا التأريض المتعرج (Zig-zag) والنجمي-دلتا من الترتيبات الشائعة. ويمكن أن يكون محايدهما مؤرّضاً تأريضاً مباشراً، أو تأريضاً بالمقاومة، أو تأريضاً بالمفاعلة، أو متصلاً عبر جهاز تأريض عالي المقاومة.

يغيّر هذا الاختيار إعدادات الحماية بصورة جوهرية:

• الأنظمة المؤرّضة تأريضاً مباشراً يمكن أن تنتج تيار عطل أرضي كبيراً. ويجب أن تنسق الحماية مع مرحلات زيادة تيار الطور والأرض، وقدرات القطع للقواطع، والحدود الحرارية للمحول.
• الأنظمة المؤرّضة بمقاومة منخفضة تحد عمداً تيار العطل الأرضي إلى قيمة محددة مع الإبقاء على تيار كافٍ للتشغيل الانتقائي للمرحلات. وتكون حماية زيادة تيار المحايد عادةً عنصراً محورياً في المخطط.
• الأنظمة المؤرّضة بمقاومة عالية تحد تيار العطل إلى مستوى منخفض، غالباً لتقليل تلف المعدات والسماح باستجابة مضبوطة للعطل الأرضي الأول. ويصبح الكشف القائم على الجهد ومراقبة سلامة مقاومة التأريض أكثر أهمية من الفصل اللحظي.
• الأنظمة المؤرّضة بالرنين أو بالمفاعلة تتطلب إعدادات تستند إلى شبكة المحايد المحددة وفلسفة حماية شركة المرافق. وقد لا يوفر نهج بسيط لزيادة التيار المتبقي حساسية أو انتقائية كافيتين.

لذلك ينبغي أن تحدد دراسة الحماية أقصى وأدنى تيار عطل أحادي الخط إلى الأرض عند كل قضيب تجميع ومغذٍ ذي صلة، بما في ذلك تكوينات تشغيل النظام المتوقعة. إن الإعداد المستند فقط إلى قدرة kVA المدونة على لوحة بيانات محول التأريض غير مكتمل. فتصنيف المحول الحراري مهم، لكن يجب أن يستجيب المرحل أيضاً بصورة صحيحة عند تغير ممانعة المصدر أو ممانعة المغذي أو حالة الفصل والتوصيل أو تكوين التوليد.

حماية زيادة تيار المحايد هي الوظيفة الأساسية في الأنظمة المؤرّضة بالمقاومة

في تركيب مؤرّض بمقاومة منخفضة، يوفر محول تيار على محايد محول التأريض أو على موصل مقاومة تأريض المحايد القياس الأكثر مباشرة لتيار العطل الأرضي العائد عبر مسار التأريض. ويُطبّق هذا العنصر عادةً كحماية أرضية بزمن زيادة التيار، وغالباً ما يُعرّف بوظائف أجهزة ANSI مثل 51N أو 51G أو 51GS، تبعاً لتصميم المرحل وطريقة القياس.

يجب أن تقع قيمة الالتقاط بين حدين. ينبغي أن تكون أعلى من تيار الحالة المستقرة الطبيعي، وتيار الشحن العابر، وخطأ CT، وأي عدم اتزان متبقٍ متوقع. وفي الوقت نفسه، يجب أن تبقى أدنى من أقل تيار عطل أرضي موثوق يُتوقع من المخطط كشفه. إذا ضُبط الالتقاط قريباً جداً من التيار المقنن للمقاومة، فقد لا يشغل المرحل الأعطال الضعيفة أو البعيدة. وإذا ضُبط منخفضاً جداً، فقد تتسبب أحداث التوصيل أو سعة المغذي أو عدم تطابق CT في إنذارات أو عمليات فصل غير مرغوبة.

التأخير الزمني مهم بالقدر نفسه. فعادةً لا يُقصد من مرحل محايد محول التأريض أن يفسد انتقائية المغذي. ينبغي عادةً أن تمتلك مرحلات المغذيات اللاحقة، أو مرحلات التيار المتبقي، أو حماية CT للتسلسل الصفري وقتاً كافياً لعزل الدائرة المعطلة قبل تشغيل فصل الاحتياطي لمحول التأريض. ويجب أن يشمل الهامش سماحات تشغيل المرحل، ووقت إزالة العطل للقاطع، وسلوك المخططات المدعومة بالاتصالات عند استخدامها، واعتبارات تشبع CT أثناء الأعطال الشديدة.

قد يكون عنصر زيادة تيار المحايد اللحظي، الشائع تسميته 50N، مناسباً عندما يكون تيار العطل مرتفعاً بوضوح ويستلزم فصلاً سريعاً لحماية محول التأريض أو مقاومة المحايد. ولا ينبغي تمكينه لمجرد أن المرحل يتيح هذه الوظيفة. ففي نظام مؤرّض بالمقاومة بتيار محدود عمداً، يمكن لالتقاط لحظي ضعيف التنسيق أن يفصل محول التأريض قبل أن يتاح لقاطع المغذي وقت لإزالة العطل.

الكشف عن العطل الأرضي القائم على الجهد ضروري عندما يكون التيار محدوداً عمداً

غالباً لا تستطيع الأنظمة المؤرّضة بمقاومة عالية الاعتماد على عناصر زيادة التيار التقليدية لكشف موثوق للأعطال. فقد يكون التيار منخفضاً عمداً بدرجة لا توفر تمييزاً كافياً، ولا سيما عندما يكون تيار شحن المغذي وسعة النظام كبيرين. في هذه الأنظمة، يُراقب عادةً جهد إزاحة المحايد باستخدام وصلة محول جهد دلتا مكسورة، أو محول جهد محايد، أو ترتيب قياس مرحل مكافئ.

يكشف عنصر 59N أو 59G جهد التسلسل الصفري أو جهد المحايد إلى الأرض الذي يرتفع عند تأريض أحد الأطوار. وينبغي أن يأخذ ضبطه في الاعتبار عدم اتزان الجهد الطبيعي، ودقة VT، وخطر الرنين الحديدي حيثما كان ذا صلة، والظروف العابرة أثناء التوصيل. والنقطة الأساسية هي أن 59N يشير إلى اضطراب في مرجع التأريض؛ لكنه لا يحدد بمفرده المغذي المعطل.

لهذا السبب، يفصل مخطط التأريض عالي المقاومة في كثير من الأحيان بين قرارات الإنذار والفصل. فقد يبدأ العطل الأرضي الأول إنذاراً صوتياً وعن بُعد، ويسجل الحدث، ويطلق إجراءات تحديد موقع العطل بدلاً من فصل المصدر فوراً. ولا تكون فلسفة التشغيل هذه آمنة إلا عندما يسمح تصميم النظام وإجراءات الصيانة والقواعد الكهربائية السارية باستمرار التشغيل مع وجود عطل أرضي واحد. وقد يؤدي عطل ثانٍ على طور آخر إلى إنشاء مسار عطل بين طورين، ولا يجوز التعامل معه كحالة اعتيادية.

ينبغي التعامل مع مراقبة مقاومة التأريض كمتطلب حماية مستقل. فقد تترك مقاومة مفتوحة الدائرة بسبب عطل، أو موصل محايد مفصول، أو دائرة CT محايد تالفة، أو استبدال غير صحيح للمقاومة، النظام من دون الحد المصمم لتيار العطل. وبحسب تصميم المعدة، قد تستخدم المراقبة فحص استمرارية المقاومة، أو التحقق من تيار المحايد، أو مراقبة قائمة على الحقن، أو جهاز مراقبة مخصص لمقاومة تأريض المحايد. ويجب أن يكون إنذار فقدان سلامة التأريض واضحاً بشكل لا لبس فيه وأن يؤدي إلى إجراء تشغيلي محدد.

احمِ المحول، لكن لا تخلط بين حماية المحول وحماية التأريض

لا يزال محول تأريض المحطة الفرعية يحتاج إلى حماية تقليدية للمعدات. قد تكون حماية زيادة تيار الطور، ومراقبة درجة حرارة الملفات، وأجهزة مستوى الزيت أو الضغط للوحدات المملوءة بالسائل، وحماية الضغط المفاجئ أو الحماية العاملة بالغاز عند الاقتضاء، كلها جزءاً من التصميم. وتعالج هذه الوظائف التلف الداخلي والحمل الزائد وفشل العزل والإجهاد الميكانيكي. لكنها لا تحل محل مخطط عطل أرضي مصمم هندسياً بشكل صحيح.

قد تكون الحماية التفاضلية للمحول، ANSI 87T، مبررة لمحولات التأريض الأكبر أو الأكثر أهمية، ولا سيما عندما يلزم إزالة عطل داخلي في الملف بسرعة ويمكن لموضع CT أن يوفر تغطية موثوقة. ويتطلب تطبيقها دراسة دقيقة لمجموعة المتجهات، ونسب CT، وكبح تيار الاندفاع، والاستقرار أثناء الأعطال الخارجية، والتوزيع غير المعتاد للتيار المرتبط بمهمة التأريض. الحماية التفاضلية فعالة للأعطال الداخلية، لكنها ليست تلقائياً أفضل كاشف أساسي لأعطال المغذي إلى الأرض اللاحقة.

يمكن لحماية العطل الأرضي المقيد أن توفر تغطية حساسة لأعطال الملف إلى الأرض ضمن منطقة محددة عندما يسمح تركيب CT والوصول إلى المحايد بذلك. وقد يكون هذا ذا قيمة عندما تكون معدات تأريض المحايد مرتبطة ارتباطاً وثيقاً بالمحول ويتطلب العطل الأرضي الداخلي تشغيلاً أسرع من عنصر زيادة التيار الاحتياطي المؤخر.

تستحق الحماية الحرارية أيضاً اهتماماً دقيقاً. فقد يحمل محول التأريض تياراً مهملاً في الخدمة العادية، لكنه قد يكون مصمماً لحمل تيار العطل الأرضي لمدة محدودة. ويجب أن يتوافق تصنيف التحمل الحراري قصير المدة، وتصنيف تشغيل مقاومة تأريض المحايد، وزمن إزالة العطل للمرحل. إن منحنى التنسيق الذي يسمح بتيار عطل لمدة أطول من فترة تحمل المحول أو المقاومة ليس إعداداً آمناً، حتى إن بدا انتقائياً على مخطط الزمن-التيار.

تحدد حساسية المغذي ما إذا كان محول التأريض يمكن أن يبقى في الخدمة

يكون الترتيب المفضل عادةً هو عزل العطل بصورة انتقائية: يفصل المغذي الذي يغذي العطل، بينما يبقى محول التأريض متصلاً ويستمر في توفير مرجع تأريض مستقر للنظام السليم. ويتوقف تحقيق هذه النتيجة على كيفية قياس الأعطال الأرضية عند المغذي.

يمكن أن يعمل التيار المتبقي المستمد من ثلاثة CTs للأطوار جيداً، إلا أن دقة القياس قد تتدهور في ظروف تيار العطل العابر المرتفع، وتشبع CT، وعدم تساوي خصائص CT، أو أخطاء التوصيل. وغالباً ما يكون CT ذي توازن القلب المحيط بجميع موصلات الأطوار أكثر حساسية لكشف العطل الأرضي منخفض المستوى لأنه يقيس التيار المتبقي مباشرةً. ويعتمد الاختيار الصحيح على ترتيب الكابلات، وبنية المغذي، والحساسية المطلوبة، وهندسة معدات التبديل المتاحة.

قد تكون حماية العطل الأرضي الاتجاهية مطلوبة عندما يمكن لمصادر متعددة، أو روابط قضبان التجميع، أو المحولات المتوازية، أو التوليد الموزع، أو نقاط التأريض المتعددة أن تغذي عطلاً. ومن دون إشراف اتجاهي، يمكن لمرحل أن يعمل بسبب تيار أرضي ينشأ خارج منطقة الحماية المقصودة. ويجب أن تناسب طريقة الاستقطاب الاتجاهي ترتيب التأريض؛ وينبغي التحقق من كميات جهد التسلسل الصفري وتيار التسلسل الصفري مقابل العلاقات المتجهية الفعلية للنظام بدلاً من افتراضها من قالب مرحل قياسي.

ينبغي مراجعة تنسيق الحماية في جميع حالات التشغيل الموثوقة، وليس فقط في تكوين قضيب التجميع العادي. إذ يمكن لقواطع تقسيم القضبان، والمغذيات الواردة البديلة، والمولدات الاحتياطية، والمصادر المؤقتة، وتبديلات الصيانة أن تغيّر مسارات التسلسل الصفري. وقد يصبح الإعداد الانتقائي مع وجود محول واحد في الخدمة غير حساس أو مفرط الحساسية عند إعادة تكوين النظام.

تتطلب الإمدادات المؤقتة والقائمة على العاكس مراجعة تأريض منفصلة

يمكن لمعدات الطاقة المحمولة أن تُدخل مشكلة حماية خفية عند توصيلها بنظام مساعد للمحطة الفرعية، أو مصدر إنشاءات، أو حمل اتصالات، أو شبكة صيانة مؤقتة. فقد يوفر نظام بطاريات مركب على مقطورة خرجاً مستقراً ثلاثي الطور، لكن قدرة تيار العطل للعاكس وتكوين المحايد فيه ليسا بالضرورة مكافئين لمصدر محول مرافق.

على سبيل المثال، يوفر نظام تخزين الطاقة المحمول على مقطورة بقدرة 50kW/100kWh خرج 400 V AC عبر PCS بقدرة 50 kW، ويمكن استخدامه لمهام الطاقة المؤقتة أو الاحتياطية. وقبل توصيل مصدر قائم على عاكس بأي دائرة مرتبطة بمحول تأريض، يجب أن يحدد التركيب ما إذا كان محايد الخرج معزولاً أو مربوطاً أو مؤرّضاً بالممانعة أو مخصصاً لنظام مشتق بشكل منفصل. كما يجب أن يؤكد تيار العطل الأرضي المتاح من العاكس، وزمن استجابة الحماية، وما إذا كانت عناصر التحكم فيه تسمح بالتشغيل المتوازي مع مصدر آخر.

قد لا يعمل إعداد 50N أو 51N تقليدي كما هو مقصود عندما يحد العاكس تيار العطل إلكترونياً. وعلى العكس، يمكن لربط غير مقصود بين المحايد والأرض في أكثر من نقطة أن يسبب تياراً دائراً، أو قراءات تيار متبقٍ خاطئة، أو مسار تأريض متوازياً يبطل تصميم التأريض بالمقاومة المقصود. وينبغي مراجعة التوصيلات المؤقتة بالانضباط نفسه المطبق على تغييرات المصادر الدائمة.

ينبغي دعم الإعدادات بسجلات جودة قابلة للتحقق

لا تكون إعدادات الحماية موثوقة إلا بقدر موثوقية بيانات المعدات والتحقق من التركيب الذي تستند إليه. وينبغي أن يكون ملف الإعداد قابلاً للتتبع إلى المخطط أحادي الخط، ودراسة التأريض، ومجموعة متجهات المحول، وتصنيف مقاومة تأريض المحايد، ونسب CT وVT، وإصدار منطق المرحل، ومصفوفة فصل القاطع. وإذا تغير أي من هذه المدخلات، فإن إعدادات الحماية تتطلب مراجعة.

ينبغي إيلاء اهتمام خاص لقطبية CT وتأريض الدوائر الثانوية. فالقطبية المعكوسة يمكن أن تضعف العناصر التفاضلية أو الاتجاهية. وتشكل الدائرة الثانوية المفتوحة لـ CT خطراً، كما يمكن أن تنتج قيماً مضللة للمرحل. ويجب أن يضمن موضع CT المحايد أنه يقيس مسار العودة المقصود ولا يستثني وصلة أرضية متوازية.

ينبغي أن يؤكد التشغيل التجريبي أكثر من مجرد التقاط المرحل. إذ يمكن للحقن الثانوي التحقق من تشغيل العنصر والمنطق والإنذارات ومخارج الفصل، بينما قد يلزم الحقن الأولي أو الاختبار الوظيفي للتحقق من مسار القياس الكامل حيثما كان ذلك عملياً. وينبغي أن يثبت الاختبار أن حماية المغذي تعمل قبل حماية الاحتياطي لمحول التأريض، وأن إنذارات تعطل المقاومة تصل إلى الموقع المطلوب، وأن منطق القفل لا يؤدي إلى فقدان غير آمن لتأريض النظام.

تختلف المتطلبات السارية حسب الولاية القضائية ونوع التركيب، لكن الأساس الهندسي ينبغي أن يتوافق مع الكود الكهربائي الحاكم، ومتطلبات شركة المرافق، والممارسات المعترف بها مثل إرشادات IEEE ذات الصلة بالتأريض والمرحلات الوقائية. توفر المعايير إطاراً؛ لكنها لا تلغي الحاجة إلى حساب الإعدادات من الشبكة الفعلية.

هدف الحماية العملي

تنشئ الإعدادات الفعالة لمحول تأريض المحطة الفرعية تسلسلاً هرمياً مقصوداً: كشف حالات المحايد غير الطبيعية مبكراً، وعزل المغذي المعطل بصورة انتقائية حيثما أمكن، وحماية محول التأريض والمقاومة ضمن واجبهما الحراري، والحفاظ على مرجع تأريض صالح للدوائر السليمة كلما سمحت فلسفة التشغيل بذلك.

لا تنتج الأخطاء الأكثر تأثيراً عادةً عن اختيار وظيفة المرحل الخاطئة. بل تنشأ من تطبيق وظائف تبدو صحيحة ببيانات نظام غير مكتملة: افتراض أن تصنيف مقاومة المحايد هو قيمة التقاط المرحل، أو إغفال سعة المغذي، أو عدم احتساب تكوينات المصادر البديلة، أو التعامل مع مصدر عاكس كما لو كان يوفر تيار عطل شبيهاً بتيار المحول. إن دراسة تنسيق موثقة، وتركيب CT/VT متحقق منه، وتسلسل فصل مختبَر، وعملية مضبوطة لتغيير الإعدادات، هي الضمانات التي تحول وظائف الحماية إلى مخطط تأريض موثوق.
