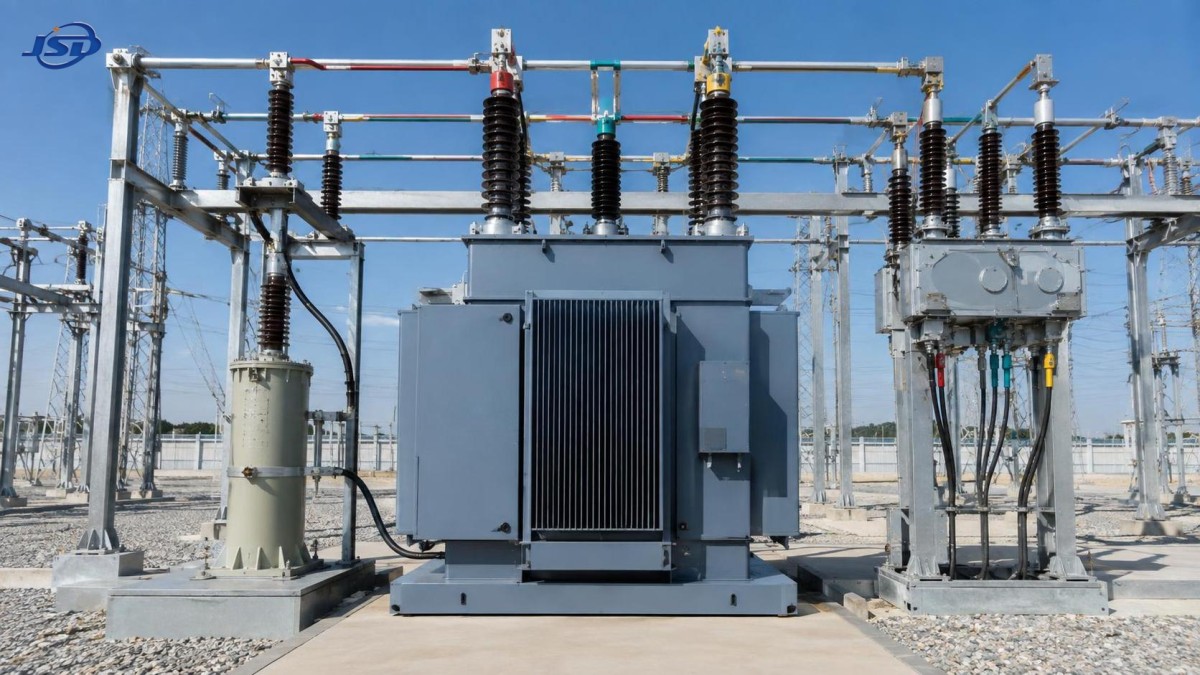

¿Qué ajustes de protección funcionan con un transformador de puesta a tierra de subestación?

Un transformador de puesta a tierra de subestación no debe protegerse con una plantilla genérica de relé para transformadores. Su propósito principal es establecer una referencia de neutro controlada y gestionar la corriente de falla a tierra, por lo que la filosofía de protección debe comenzar con el método de puesta a tierra, la resistencia o reactancia de puesta a tierra del neutro, la disposición de los alimentadores conectados y la corriente de falla disponible.

El enfoque de ajuste más fiable consiste en que la protección del alimentador despeje primero una falla a tierra, mientras que la protección del neutro del transformador de puesta a tierra proporciona detección sensible, supervisión de la resistencia de neutro y respaldo temporizado. Los ajustes que disparan el transformador de puesta a tierra demasiado rápido pueden eliminar innecesariamente la referencia de puesta a tierra del sistema. Los ajustes demasiado insensibles pueden dejar sin detectar una corriente de falla dañina o una trayectoria de puesta a tierra del neutro defectuosa.

Comience por la disposición de puesta a tierra, no por el menú del relé

Un transformador de puesta a tierra se instala habitualmente en un sistema delta que de otro modo no estaría puesto a tierra, o en un sistema donde el devanado del transformador principal de potencia no proporciona un neutro accesible. Los transformadores de puesta a tierra zigzag y estrella-delta son configuraciones típicas. Su neutro puede estar puesto a tierra sólidamente, mediante resistencia, mediante reactancia o conectado a través de un dispositivo de puesta a tierra de alta resistencia.

Esta elección modifica fundamentalmente los ajustes de protección:

• Los sistemas con puesta a tierra sólida pueden producir una corriente de falla a tierra considerable. La protección debe coordinarse con los relés de sobrecorriente de fase y tierra, las capacidades de interrupción de los interruptores y los límites térmicos del transformador.
• Los sistemas con puesta a tierra de baja resistencia limitan intencionalmente la corriente de falla a tierra a un valor definido, manteniendo suficiente corriente para la operación selectiva de los relés. La protección de sobrecorriente de neutro suele ser fundamental en el esquema.
• Los sistemas con puesta a tierra de alta resistencia limitan la corriente de falla a un nivel bajo, a menudo para reducir daños en los equipos y permitir una respuesta controlada ante la primera falla a tierra. La detección basada en tensión y la supervisión de la integridad de la resistencia de puesta a tierra adquieren mayor importancia que el disparo instantáneo.
• Los sistemas con puesta a tierra resonante o mediante reactancia requieren ajustes basados en la red de neutro específica y en la filosofía de protección de la compañía eléctrica. Un enfoque simple de sobrecorriente residual puede no proporcionar una sensibilidad o selectividad adecuadas.

Por lo tanto, el estudio de protección debe identificar la corriente máxima y mínima de falla monofásica a tierra en cada barra y alimentador relevante, incluidas las configuraciones operativas previstas del sistema. Un ajuste basado únicamente en los kVA de placa del transformador de puesta a tierra es incompleto. La capacidad térmica del transformador es importante, pero el relé también debe responder correctamente cuando cambian la impedancia de la fuente, la impedancia del alimentador, el estado de conmutación o la configuración de generación.

La protección de sobrecorriente de neutro es la función principal en sistemas con puesta a tierra mediante resistencia

En una instalación con puesta a tierra de baja resistencia, un transformador de corriente en el neutro del transformador de puesta a tierra o en el conductor de la resistencia de puesta a tierra del neutro proporciona la medición más directa de la corriente de falla a tierra que retorna por la trayectoria de puesta a tierra. Este elemento se aplica comúnmente como protección de tierra de sobrecorriente temporizada, a menudo identificado mediante funciones de dispositivo ANSI como 51N, 51G o 51GS, según el diseño del relé y el método de medición.

El umbral de arranque debe situarse entre dos límites. Debe estar por encima de la corriente permanente normal, la corriente de carga transitoria, el error del CT y cualquier desequilibrio residual esperado. Al mismo tiempo, debe permanecer por debajo de la mínima corriente de falla a tierra creíble que se espera que detecte el esquema. Si el umbral se ajusta demasiado cerca de la corriente nominal de la resistencia, las fallas débiles o remotas pueden no accionar el relé. Si se ajusta demasiado bajo, los eventos de conmutación, la capacitancia del alimentador o el desajuste de CT pueden generar alarmas o disparos intempestivos.

El retardo de tiempo es igualmente importante. Por lo general, un relé de neutro de transformador de puesta a tierra no está destinado a anular la selectividad de los alimentadores. Normalmente, los relés de alimentadores aguas abajo, los relés de corriente residual o la protección mediante CT de secuencia cero deben disponer de tiempo suficiente para aislar el circuito en falla antes de que opere el disparo de respaldo del transformador de puesta a tierra. El margen debe incluir las tolerancias de operación de los relés, el tiempo de despeje del interruptor, el comportamiento de los esquemas asistidos por comunicación cuando se utilicen y las consideraciones de saturación del CT durante fallas graves.

Un elemento instantáneo de sobrecorriente de neutro, comúnmente 50N, puede ser apropiado cuando la corriente de falla es claramente alta y se requiere un disparo rápido para proteger el transformador de puesta a tierra o la resistencia de neutro. No debe habilitarse simplemente porque el relé ofrece esa función. En un sistema con puesta a tierra mediante resistencia y corriente intencionalmente limitada, un umbral instantáneo mal coordinado puede disparar el transformador de puesta a tierra antes de que el interruptor del alimentador tenga tiempo de despejar una falla.

La detección de falla a tierra basada en tensión es esencial cuando la corriente se limita deliberadamente

Los sistemas con puesta a tierra de alta resistencia a menudo no pueden depender de elementos convencionales de sobrecorriente para una detección fiable de fallas. La corriente puede ser intencionalmente demasiado baja para proporcionar discriminación adecuada, especialmente cuando la corriente de carga del alimentador y la capacitancia del sistema son significativas. En estos sistemas, la tensión de desplazamiento del neutro se supervisa comúnmente utilizando una conexión de transformador de tensión en delta abierta, un transformador de tensión de neutro o una disposición equivalente de medición mediante relé.

Un elemento 59N o 59G detecta la tensión de secuencia cero o tensión entre neutro y tierra que aumenta cuando una fase queda puesta a tierra. Su ajuste debe considerar el desequilibrio normal de tensión, la precisión del VT, el riesgo de ferroresonancia cuando sea pertinente y las condiciones transitorias durante la conmutación. El punto clave es que 59N indica una perturbación de la referencia de tierra; por sí solo no identifica el alimentador en falla.

Por esta razón, un esquema de puesta a tierra de alta resistencia separa con frecuencia las decisiones de alarma y disparo. Una primera falla a tierra puede iniciar una alarma sonora y remota, registrar el evento y activar procedimientos de localización de fallas, en lugar de abrir inmediatamente la fuente. Esta filosofía de operación solo es segura cuando el diseño del sistema, los procedimientos de mantenimiento y las normas eléctricas aplicables permiten la operación continua con una falla a tierra. Una segunda falla en otra fase puede crear una trayectoria de falla fase a fase y no debe tratarse como una condición rutinaria.

La supervisión de la resistencia de puesta a tierra debe tratarse como un requisito de protección independiente. Una resistencia abierta por falla, un conductor de neutro desconectado, un circuito de CT de neutro dañado o la sustitución incorrecta de la resistencia pueden dejar al sistema sin la limitación de corriente de falla prevista en su diseño. Según el diseño del equipo, la supervisión puede utilizar monitorización de continuidad de la resistencia, verificación de corriente de neutro, monitorización basada en inyección o un monitor específico de resistencia de puesta a tierra del neutro. Una alarma por pérdida de integridad de la puesta a tierra debe ser inequívoca y debe conducir a una acción operativa definida.

Proteja el transformador, pero no confunda la protección del transformador con la protección de puesta a tierra

Un transformador de puesta a tierra de subestación sigue necesitando protección convencional del equipo. La protección de sobrecorriente de fase, la supervisión de temperatura de devanados, los dispositivos de nivel o presión de aceite para unidades llenas de líquido y la protección por presión súbita o accionada por gas, cuando corresponda, pueden formar parte del diseño. Estas funciones abordan daños internos, sobrecarga, falla de aislamiento y esfuerzos mecánicos. No sustituyen un esquema de falla a tierra correctamente diseñado.

La protección diferencial de transformador, ANSI 87T, puede estar justificada para transformadores de puesta a tierra más grandes o críticos, particularmente cuando una falla interna de devanado debe despejarse rápidamente y la ubicación de los CT puede proporcionar una cobertura fiable. Su aplicación requiere una cuidadosa consideración del grupo vectorial, las relaciones de CT, la restricción por corriente de irrupción, la estabilidad ante fallas externas y la inusual distribución de corriente asociada al servicio de puesta a tierra. La protección diferencial es eficaz para fallas internas, pero no es automáticamente el mejor detector primario para fallas a tierra en alimentadores aguas abajo.

La protección restringida de falla a tierra puede proporcionar cobertura sensible de fallas de devanado a tierra dentro de una zona definida cuando la instalación de CT y el acceso al neutro lo permiten. Esto puede ser valioso cuando los equipos de puesta a tierra del neutro están estrechamente asociados con el transformador y una falla interna a tierra requiere una operación más rápida que un elemento de sobrecorriente de respaldo temporizado.

La protección térmica también merece especial atención. Un transformador de puesta a tierra puede transportar una corriente insignificante en servicio normal, pero estar diseñado para transportar corriente de falla a tierra durante un tiempo limitado. Su capacidad térmica de corta duración, la capacidad de servicio de la resistencia de puesta a tierra del neutro y el tiempo de despeje del relé deben ser compatibles. Una curva de coordinación que permita la corriente de falla durante más tiempo que el período soportable del transformador o de la resistencia no es un ajuste seguro, aunque parezca selectiva en una gráfica tiempo-corriente.

La sensibilidad del alimentador determina si el transformador de puesta a tierra puede permanecer en servicio

La disposición preferida suele ser el aislamiento selectivo de fallas: el alimentador que suministra la falla se dispara, mientras que el transformador de puesta a tierra permanece conectado y sigue proporcionando una referencia de tierra estable para el sistema sano. Lograr este resultado depende de cómo se midan las fallas a tierra en el alimentador.

La corriente residual derivada de tres CT de fase puede funcionar bien, pero la precisión de medición puede deteriorarse en condiciones de alta corriente de paso por falla, saturación de CT, características desiguales de CT o errores de cableado. Un CT de núcleo balanceado que rodea todos los conductores de fase suele ser más sensible para la detección de fallas a tierra de bajo nivel porque mide directamente la corriente residual. La elección correcta depende de la disposición de los cables, la construcción del alimentador, la sensibilidad requerida y la geometría disponible de la aparamenta.

La protección direccional de falla a tierra puede ser necesaria cuando múltiples fuentes, acopladores de barras, transformadores en paralelo, generación distribuida o múltiples puntos de puesta a tierra pueden alimentar una falla. Sin supervisión direccional, un relé puede operar por corriente a tierra que se origina fuera de su zona de protección prevista. El método de polarización direccional debe adecuarse a la disposición de puesta a tierra; las magnitudes de tensión de secuencia cero y corriente de secuencia cero deben verificarse con respecto a las relaciones vectoriales reales del sistema, en lugar de suponerse a partir de una plantilla estándar de relé.

La coordinación de protección debe revisarse en todos los estados operativos creíbles, no solo en la configuración normal de barras. Los interruptores seccionadores de barra, las entradas alternativas, los generadores de reserva, las fuentes temporales y las maniobras de mantenimiento pueden alterar las trayectorias de secuencia cero. Un ajuste que es selectivo con un transformador en servicio puede quedar sin sensibilidad o resultar excesivamente sensible cuando se reconfigura el sistema.

Las fuentes temporales y basadas en inversores requieren una revisión de puesta a tierra independiente

Los equipos de energía portátiles pueden introducir un problema de protección oculto cuando se conectan a un sistema auxiliar de subestación, suministro de construcción, carga de comunicaciones o red temporal de mantenimiento. Un sistema de baterías montado en remolque puede proporcionar una salida trifásica estable, pero la capacidad de corriente de falla de su inversor y la configuración de neutro no son necesariamente equivalentes a las de una fuente de transformador de red eléctrica.

Por ejemplo, elSistema portátil de almacenamiento de energía en remolque de 50kW/100kWh proporciona salida de 400 V AC mediante un PCS de 50 kW y puede utilizarse para tareas de alimentación temporal o de respaldo. Antes de conectar una fuente basada en inversor a cualquier circuito asociado con un transformador de puesta a tierra, la instalación debe determinar si el neutro de salida está aislado, unido, puesto a tierra mediante impedancia o destinado a un sistema derivado por separado. También debe confirmar la corriente de falla a tierra disponible del inversor, el tiempo de respuesta de protección y si sus controles permiten el funcionamiento en paralelo con otra fuente.

Un ajuste convencional de 50N o 51N puede no operar según lo previsto cuando un inversor limita electrónicamente la corriente de falla. Por el contrario, una unión inadvertida entre neutro y tierra en más de un punto puede crear corriente circulante, lecturas falsas de corriente residual o una trayectoria de puesta a tierra en paralelo que anule el diseño previsto de puesta a tierra mediante resistencia. Las conexiones temporales deben revisarse con la misma disciplina aplicada a los cambios permanentes de fuente.

Los ajustes deben estar respaldados por registros de calidad verificables

Un ajuste de protección solo es tan fiable como los datos del equipo y la verificación de la instalación que lo respaldan. El archivo de ajustes debe ser trazable al diagrama unifilar, al estudio de puesta a tierra, al grupo vectorial del transformador, a la capacidad de la resistencia de puesta a tierra del neutro, a las relaciones de CT y VT, a la versión de lógica del relé y a la matriz de disparo del interruptor. Si cualquiera de estas entradas cambia, los ajustes de protección requieren revisión.

Debe prestarse especial atención a la polaridad de los CT y a la puesta a tierra de los circuitos secundarios. La polaridad invertida puede comprometer los elementos diferenciales o direccionales. Un circuito secundario de CT abierto es peligroso y también puede producir valores de relé engañosos. La ubicación del CT de neutro debe garantizar que mida la trayectoria de retorno prevista y que no omita una conexión a tierra en paralelo.

La puesta en servicio debe confirmar más que el umbral de arranque del relé. La inyección secundaria puede verificar la operación de los elementos, la lógica, las alarmas y las salidas de disparo, mientras que la inyección primaria o las pruebas funcionales pueden ser necesarias para validar la trayectoria completa de medición cuando sea práctico. Las pruebas deben demostrar que la protección del alimentador opera antes que la protección de respaldo del transformador de puesta a tierra, que las alarmas de falla de la resistencia se reciben en la ubicación requerida y que la lógica de bloqueo no genera una pérdida insegura de la puesta a tierra del sistema.

Los requisitos aplicables varían según la jurisdicción y el tipo de instalación, pero la base de ingeniería debe ajustarse al código eléctrico aplicable, los requisitos de la compañía eléctrica y las prácticas reconocidas, como la orientación IEEE pertinente sobre puesta a tierra y protección mediante relés. Las normas proporcionan un marco; no eliminan la necesidad de calcular los ajustes a partir de la red real.

El objetivo práctico de la protección

Los ajustes eficaces para un transformador de puesta a tierra de subestación crean una jerarquía deliberada: detectar tempranamente condiciones anormales de neutro, aislar selectivamente el alimentador en falla cuando sea posible, proteger el transformador de puesta a tierra y la resistencia dentro de su capacidad térmica de servicio, y mantener una referencia de puesta a tierra válida para los circuitos sanos siempre que la filosofía de operación lo permita.

Los errores más importantes no suelen deberse a seleccionar la función de relé incorrecta. Surgen de aplicar funciones aparentemente correctas con datos incompletos del sistema: asumir que la capacidad nominal de una resistencia de neutro es un umbral de relé, pasar por alto la capacitancia del alimentador, no considerar configuraciones alternativas de fuente o tratar una fuente de inversor como si proporcionara corriente de falla similar a la de un transformador. Un estudio de coordinación documentado, una instalación de CT/VT verificada, una secuencia de disparo probada y un proceso controlado de cambio de ajustes son las salvaguardas que convierten las funciones de protección en un esquema de puesta a tierra fiable.
