Какие настройки защиты применяются с заземляющим трансформатором подстанции?

2026.09.09
Jinshida

Трансформатор заземления подстанции не следует защищать с помощью универсального шаблона релейной защиты трансформатора. Его основное назначение — создание контролируемой нейтральной точки и управление током замыкания на землю, поэтому концепция защиты должна основываться на способе заземления, резисторе или реакторе заземления нейтрали, схеме подключенных фидеров и доступном токе короткого замыкания.

Наиболее надежный подход к настройке состоит в том, чтобы защита фидера сначала отключала замыкание на землю, тогда как защита нейтрали трансформатора заземления обеспечивала чувствительное обнаружение, контроль резистора нейтрали и резервную защиту с выдержкой времени. Настройки, при которых трансформатор заземления отключается слишком быстро, могут необоснованно лишить систему опорной точки заземления. Недостаточно чувствительные настройки могут оставить без обнаружения опасный ток повреждения или неисправность цепи заземления нейтрали.

Начинайте со схемы заземления, а не с меню реле

Трансформатор заземления обычно устанавливается в изолированной системе с соединением «треугольник» либо в системе, где обмотка основного силового трансформатора не имеет доступной нейтрали. Типичными решениями являются трансформаторы заземления типа «зигзаг» и «звезда-треугольник». Их нейтраль может быть глухо заземлена, заземлена через сопротивление, через реактивное сопротивление или подключена через устройство высокоомного заземления.

Этот выбор принципиально изменяет настройки защиты:

  • Системы с глухозаземленной нейтралью могут создавать значительный ток замыкания на землю. Защита должна быть согласована с реле максимального тока фаз и земли, отключающей способностью выключателей и тепловыми пределами трансформатора.
  • Системы с заземлением через низкое сопротивление намеренно ограничивают ток замыкания на землю до заданного значения, сохраняя при этом достаточный ток для селективной работы реле. Защита нейтрали по максимальному току обычно является центральным элементом схемы.
  • Системы с заземлением через высокое сопротивление ограничивают ток повреждения до низкого уровня, часто для снижения повреждения оборудования и обеспечения контролируемой реакции на первое замыкание на землю. Обнаружение по напряжению и контроль целостности резистора заземления становятся важнее мгновенного отключения.
  • Системы с резонансным или реакторным заземлением требуют настроек, основанных на конкретной сети нейтрали и философии защиты энергоснабжающей организации. Простой подход на основе тока нулевой последовательности может не обеспечивать достаточной чувствительности или селективности.

Поэтому исследование защиты должно определять максимальный и минимальный ток однофазного замыкания на землю на каждой соответствующей шине и фидере, включая ожидаемые конфигурации работы системы. Настройка, основанная только на паспортной мощности трансформатора заземления в кВА, является неполной. Тепловой номинал трансформатора важен, но реле также должно правильно реагировать при изменении сопротивления источника, сопротивления фидера, состояния коммутационных аппаратов или конфигурации генерации.

Защита нейтрали по максимальному току является основной функцией в системах с заземлением через сопротивление

Для установки с заземлением через низкое сопротивление трансформатор тока на нейтрали трансформатора заземления или на проводнике резистора заземления нейтрали обеспечивает наиболее прямое измерение тока замыкания на землю, возвращающегося через путь заземления. Этот элемент обычно применяется как токовая защита земли с выдержкой времени и часто обозначается функциями устройств ANSI, такими как 51N, 51G или 51GS, в зависимости от конструкции реле и способа измерения.

Ток срабатывания должен находиться между двумя границами. Он должен быть выше нормального постоянного тока, переходного емкостного тока, погрешности ТТ и любого ожидаемого остаточного небаланса. Одновременно он должен оставаться ниже минимального достоверного тока замыкания на землю, который должна обнаруживать схема. Если ток срабатывания установлен слишком близко к номинальному току резистора, слабые или удаленные повреждения могут не привести к срабатыванию реле. Если он установлен слишком низко, коммутационные процессы, емкость фидера или несоответствие ТТ могут вызвать ложные сигналы или отключения.

Выдержка времени не менее важна. Реле нейтрали трансформатора заземления, как правило, не предназначено для нарушения селективности фидеров. Реле нижестоящих фидеров, реле остаточного тока или защита с ТТ нулевой последовательности обычно должны иметь достаточное время для отключения поврежденной цепи до срабатывания резервного отключения трансформатора заземления. Запас времени должен учитывать допуски времени работы реле, время отключения выключателя, работу схем с использованием каналов связи, где они применяются, а также насыщение ТТ при тяжелых повреждениях.

Мгновенный элемент максимального тока нейтрали, обычно 50N, может быть целесообразен там, где ток повреждения явно высок и требуется быстрое отключение для защиты трансформатора заземления или резистора нейтрали. Его не следует включать только потому, что реле предоставляет такую функцию. В системе с заземлением через сопротивление и намеренно ограниченным током плохо скоординированный мгновенный ток срабатывания может отключить трансформатор заземления до того, как выключатель фидера успеет устранить повреждение.

Обнаружение замыкания на землю по напряжению необходимо там, где ток намеренно ограничен

Системы с высокоомным заземлением часто не могут полагаться на обычные элементы максимального тока для надежного обнаружения повреждений. Ток может быть намеренно слишком мал для достаточной селективности, особенно если значительны емкостный ток фидера и емкость системы. В таких системах обычно контролируется напряжение смещения нейтрали с использованием разомкнутого треугольника трансформаторов напряжения, трансформатора напряжения нейтрали или эквивалентной схемы измерения реле.

Элемент 59N или 59G обнаруживает напряжение нулевой последовательности либо напряжение между нейтралью и землей, которое возрастает при заземлении одной из фаз. При его настройке следует учитывать нормальный небаланс напряжения, точность ТН, риск феррорезонанса, если он актуален, и переходные процессы при коммутации. Ключевой момент состоит в том, что 59N указывает на нарушение опорной точки заземления; сам по себе он не определяет поврежденный фидер.

По этой причине в схеме высокоомного заземления часто разделяются решения о сигнализации и отключении. Первое замыкание на землю может инициировать звуковую и дистанционную сигнализацию, регистрацию события и процедуры поиска места повреждения вместо немедленного отключения источника. Такая эксплуатационная философия безопасна только в том случае, если конструкция системы, процедуры технического обслуживания и применимые электротехнические нормы допускают продолжение работы при одном замыкании на землю. Второе повреждение на другой фазе может создать путь межфазного короткого замыкания и не должно рассматриваться как штатное условие.

Контроль резистора заземления следует рассматривать как самостоятельное требование защиты. Обрыв резистора, отсоединенный проводник нейтрали, поврежденная цепь ТТ нейтрали или неправильная замена резистора могут оставить систему без предусмотренного ограничения тока повреждения. В зависимости от конструкции оборудования контроль может осуществляться путем мониторинга целостности резистора, проверки тока нейтрали, мониторинга с использованием инжекции или специального монитора резистора заземления нейтрали. Сигнализация о потере целостности заземления должна быть однозначной и приводить к определенным эксплуатационным действиям.

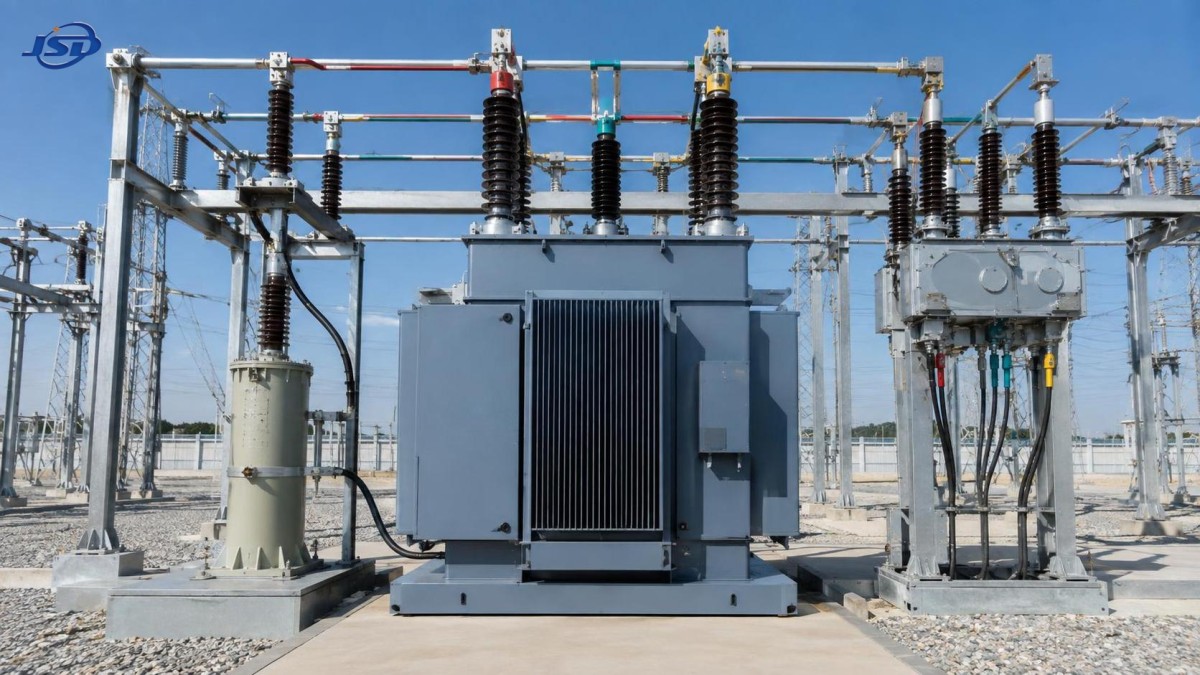

Какие настройки защиты применяются с заземляющим трансформатором подстанции?

Защищайте трансформатор, но не путайте защиту трансформатора с защитой заземления

Трансформатор заземления подстанции все равно нуждается в стандартной защите оборудования. Защита по максимальному току фаз, контроль температуры обмоток, устройства контроля уровня масла или давления для маслонаполненных агрегатов, а также защита от внезапного повышения давления или газовая защита, где это применимо, могут быть частью проекта. Эти функции предназначены для защиты от внутренних повреждений, перегрузки, пробоя изоляции и механических нагрузок. Они не заменяют надлежащим образом спроектированную схему защиты от замыканий на землю.

Дифференциальная защита трансформатора ANSI 87T может быть обоснована для более крупных или критически важных трансформаторов заземления, особенно если внутреннее повреждение обмотки необходимо быстро отключить и размещение ТТ может обеспечить надежное покрытие. Ее применение требует тщательного учета группы соединения, коэффициентов трансформации ТТ, торможения при броске тока намагничивания, устойчивости при внешних повреждениях и необычного распределения тока, связанного с функцией заземления. Дифференциальная защита эффективна при внутренних повреждениях, но не всегда является наилучшим основным средством обнаружения замыканий фидеров на землю.

Защита от замыканий на землю в ограниченной зоне может обеспечивать чувствительное покрытие повреждений обмотки на землю в заданной зоне, когда установка ТТ и доступ к нейтрали позволяют это сделать. Это может быть полезно, когда оборудование заземления нейтрали тесно связано с трансформатором и внутреннее замыкание на землю требует более быстрого срабатывания, чем резервный элемент максимального тока с выдержкой времени.

Тепловая защита также заслуживает пристального внимания. Трансформатор заземления может нести пренебрежимо малый ток при нормальной работе, но быть рассчитанным на прохождение тока замыкания на землю в течение ограниченного времени. Его кратковременный тепловой номинал, номинал резистора заземления нейтрали и время отключения реле должны соответствовать друг другу. Кривая координации, допускающая протекание тока повреждения дольше периода термической стойкости трансформатора или резистора, не является безопасной настройкой, даже если на графике время-ток она выглядит селективной.

Чувствительность фидера определяет, может ли трансформатор заземления оставаться в работе

Предпочтительной схемой обычно является селективное отключение повреждения: фидер, питающий место повреждения, отключается, а трансформатор заземления остается подключенным и продолжает обеспечивать устойчивую опорную точку заземления для исправной части системы. Достижение такого результата зависит от того, как измеряются замыкания на землю на фидере.

Остаточный ток, полученный от трех фазных ТТ, может работать эффективно, но точность измерения может ухудшаться при высоких сквозных токах повреждения, насыщении ТТ, неодинаковых характеристиках ТТ или ошибках подключения. ТТ нулевой последовательности, охватывающий все фазные проводники, часто более чувствителен для обнаружения малых токов замыкания на землю, поскольку он непосредственно измеряет остаточный ток. Правильный выбор зависит от расположения кабелей, конструкции фидера, требуемой чувствительности и доступной геометрии распределительного устройства.

Направленная защита от замыканий на землю может потребоваться при наличии нескольких источников, секционных связей шин, параллельных трансформаторов, распределенной генерации или нескольких точек заземления, способных подпитывать повреждение. Без направленного контроля реле может сработать по току замыкания на землю, возникшему за пределами его предполагаемой зоны защиты. Метод направленной поляризации должен соответствовать схеме заземления; величины напряжения и тока нулевой последовательности следует проверять по фактическим векторным соотношениям системы, а не принимать на основании стандартного шаблона реле.

Координацию защиты следует проверять при всех достоверных эксплуатационных состояниях, а не только при нормальной конфигурации шин. Секционные выключатели, альтернативные вводы, резервные генераторы, временные источники и коммутационные операции при техническом обслуживании могут изменять пути нулевой последовательности. Настройка, селективная при работе одного трансформатора, может стать нечувствительной или чрезмерно чувствительной после реконфигурации системы.

Временные и инверторные источники требуют отдельной проверки заземления

Переносное силовое оборудование может создать скрытую проблему защиты при подключении к системе собственных нужд подстанции, строительному электроснабжению, нагрузке связи или временной сети обслуживания. Аккумуляторная система на прицепе может обеспечивать стабильный трехфазный выход, но способность ее инвертора обеспечивать ток повреждения и конфигурация нейтрали не обязательно эквивалентны источнику на базе силового трансформатора энергосистемы.

Например, Портативная прицепная система накопления энергии 50 кВт/100 кВт·ч обеспечивает выходное напряжение 400 V AC через PCS мощностью 50 кВт и может использоваться для временного или резервного электроснабжения. Перед подключением источника на базе инвертора к любой цепи, связанной с трансформатором заземления, необходимо установить, является ли выходная нейтраль изолированной, соединенной с землей, заземленной через сопротивление или предназначенной для отдельно производной системы. Также необходимо подтвердить доступный ток замыкания на землю инвертора, время срабатывания его защиты и допускает ли его система управления параллельную работу с другим источником.

Обычная настройка 50N или 51N может не сработать должным образом, когда инвертор электронно ограничивает ток повреждения. И наоборот, непреднамеренное соединение нейтрали с землей более чем в одной точке может создать циркулирующий ток, ложные показания остаточного тока или параллельный путь заземления, нарушающий предусмотренную конструкцию заземления через резистор. Временные подключения должны проверяться с той же тщательностью, что и постоянные изменения источников питания.

Настройки должны подтверждаться проверяемыми записями о качестве

Надежность настройки защиты зависит от данных оборудования и проверки монтажа, лежащих в ее основе. Файл настроек должен быть прослеживаемым до однолинейной схемы, исследования заземления, группы соединения трансформатора, номинала резистора заземления нейтрали, коэффициентов ТТ и ТН, версии логики реле и матрицы отключения выключателей. При изменении любого из этих исходных данных настройки защиты требуют пересмотра.

Особое внимание следует уделять полярности ТТ и заземлению вторичных цепей. Обратная полярность может нарушить работу дифференциальных или направленных элементов. Разомкнутая вторичная цепь ТТ опасна и также может приводить к ошибочным значениям реле. Размещение ТТ нейтрали должно обеспечивать измерение предусмотренного пути обратного тока и не исключать параллельное соединение с землей.

При вводе в эксплуатацию следует подтверждать не только ток срабатывания реле. Вторичная инжекция позволяет проверить работу элементов, логику, сигнализацию и выходы отключения, тогда как первичная инжекция или функциональные испытания могут быть необходимы для проверки полного измерительного тракта, где это практически осуществимо. Испытания должны демонстрировать, что защита фидера срабатывает до резервной защиты трансформатора заземления, что сигналы об отказе резистора поступают в требуемое место и что логика блокировки не приводит к небезопасной потере заземления системы.

Применимые требования различаются в зависимости от юрисдикции и типа установки, однако инженерное обоснование должно соответствовать действующим электротехническим нормам, требованиям энергоснабжающей организации и признанным практикам, включая соответствующие руководства IEEE по заземлению и релейной защите. Стандарты создают основу, но не устраняют необходимость рассчитывать настройки по фактической сети.

Практическая цель защиты

Эффективные настройки трансформатора заземления подстанции создают четкую иерархию: своевременно обнаруживать аномальные состояния нейтрали, по возможности селективно отключать поврежденный фидер, защищать трансформатор заземления и резистор в пределах их тепловой нагрузки и сохранять действительную опорную точку заземления для исправных цепей всякий раз, когда это допускается эксплуатационной философией.

Наиболее существенные ошибки обычно вызваны не выбором неправильной функции реле. Они возникают при применении внешне правильных функций на основе неполных данных системы: когда номинал резистора нейтрали принимается за ток срабатывания реле, игнорируется емкость фидера, не учитываются альтернативные конфигурации источников или инверторный источник рассматривается как источник тока повреждения, аналогичный трансформаторному. Документированное исследование координации, проверенный монтаж ТТ/ТН, испытанная последовательность отключения и контролируемый процесс изменения настроек являются мерами защиты, которые превращают функции защиты в надежную схему заземления.
