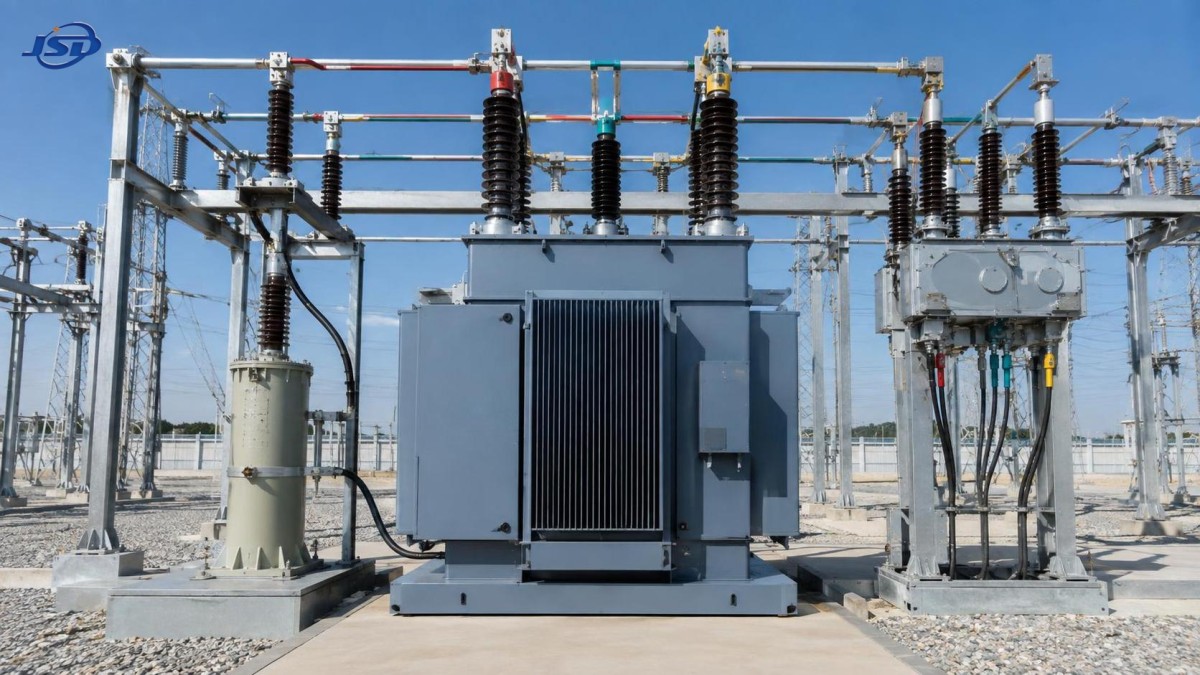

Quais configurações de proteção funcionam com um transformador de aterramento de subestação?

Um transformador de aterramento de subestação não deve ser protegido com um modelo genérico de relé de transformador. Sua finalidade principal é estabelecer uma referência de neutro controlada e gerenciar a corrente de falta à terra; portanto, a filosofia de proteção deve começar pelo método de aterramento, pelo resistor ou reator de aterramento do neutro, pela configuração dos alimentadores conectados e pela corrente de falta disponível.

A abordagem de ajuste mais confiável é fazer com que a proteção do alimentador elimine primeiro uma falta à terra, enquanto a proteção de neutro do transformador de aterramento fornece detecção sensível, supervisão do resistor de neutro e retaguarda temporizada. Ajustes que desligam o transformador de aterramento muito rapidamente podem remover desnecessariamente a referência de aterramento do sistema. Ajustes excessivamente insensíveis podem deixar sem detecção uma corrente de falta danosa ou uma falha no caminho de aterramento do neutro.

Comece pela configuração de aterramento, não pelo menu do relé

Um transformador de aterramento é normalmente instalado em um sistema delta que, de outra forma, não seria aterrado, ou em um sistema no qual o enrolamento do transformador principal não fornece um neutro acessível. Transformadores de aterramento zig-zag e estrela-delta são configurações típicas. Seu neutro pode ser solidamente aterrado, aterrado por resistência, aterrado por reatância ou conectado por meio de um dispositivo de aterramento de alta resistência.

Essa escolha altera fundamentalmente os ajustes de proteção:

• Sistemas solidamente aterrados podem produzir corrente de falta à terra substancial. A proteção deve coordenar-se com os relés de sobrecorrente de fase e terra, as capacidades de interrupção dos disjuntores e os limites térmicos do transformador.
• Sistemas aterrados por baixa resistência limitam intencionalmente a corrente de falta à terra a um valor definido, mantendo corrente suficiente para a operação seletiva dos relés. A proteção de sobrecorrente de neutro é geralmente central para o esquema.
• Sistemas aterrados por alta resistência limitam a corrente de falta a um nível baixo, muitas vezes para reduzir danos ao equipamento e permitir uma resposta controlada à primeira falta à terra. A detecção baseada em tensão e o monitoramento da integridade do resistor de aterramento tornam-se mais importantes do que o desligamento instantâneo.
• Sistemas aterrados por ressonância ou reatância exigem ajustes baseados na rede de neutro específica e na filosofia de proteção da concessionária. Uma abordagem simples de sobrecorrente residual pode não fornecer sensibilidade ou seletividade adequadas.

O estudo de proteção deve, portanto, identificar a corrente máxima e mínima de falta monofásica à terra em cada barramento e alimentador relevante, incluindo as configurações operacionais previstas do sistema. Um ajuste baseado apenas na potência nominal em kVA da placa do transformador de aterramento é incompleto. A capacidade térmica do transformador é importante, mas o relé também deve responder corretamente quando a impedância da fonte, a impedância do alimentador, o estado de manobra ou a configuração de geração mudarem.

A proteção de sobrecorrente de neutro é a função central em sistemas aterrados por resistência

Em uma instalação aterrada por baixa resistência, um transformador de corrente no neutro do transformador de aterramento ou no condutor do resistor de aterramento do neutro fornece a medição mais direta da corrente de falta à terra que retorna pelo caminho de aterramento. Esse elemento é normalmente aplicado como proteção de terra de sobrecorrente temporizada, frequentemente identificado por funções de dispositivo ANSI como 51N, 51G ou 51GS, dependendo do projeto do relé e do método de medição.

O valor de partida deve situar-se entre dois limites. Deve estar acima da corrente permanente normal, da corrente transitória de carga, do erro do TC e de qualquer desequilíbrio residual esperado. Ao mesmo tempo, deve permanecer abaixo da corrente mínima plausível de falta à terra que o esquema deve detectar. Se o valor de partida for ajustado muito próximo da corrente nominal do resistor, faltas fracas ou remotas podem não acionar o relé. Se for ajustado muito baixo, eventos de manobra, capacitância do alimentador ou incompatibilidade entre TCs podem causar alarmes ou desligamentos indevidos.

O atraso de tempo é igualmente importante. Um relé de neutro do transformador de aterramento geralmente não se destina a comprometer a seletividade dos alimentadores. Os relés dos alimentadores a jusante, relés de corrente residual ou proteção por TC de sequência zero normalmente devem ter tempo suficiente para isolar o circuito em falta antes que atue o desligamento de retaguarda do transformador de aterramento. A margem deve incluir tolerâncias de operação dos relés, tempo de abertura do disjuntor, comportamento de esquemas assistidos por comunicação, quando utilizados, e considerações sobre saturação do TC durante faltas severas.

Um elemento instantâneo de sobrecorrente de neutro, normalmente 50N, pode ser apropriado quando a corrente de falta é claramente elevada e é necessário um desligamento rápido para proteger o transformador de aterramento ou o resistor de neutro. Ele não deve ser habilitado simplesmente porque o relé oferece essa função. Em um sistema aterrado por resistência com corrente intencionalmente limitada, um valor de partida instantâneo mal coordenado pode desligar o transformador de aterramento antes que o disjuntor do alimentador tenha tempo de eliminar uma falta.

A detecção de falta à terra baseada em tensão é essencial quando a corrente é deliberadamente limitada

Sistemas aterrados por alta resistência frequentemente não podem depender de elementos convencionais de sobrecorrente para uma detecção confiável de faltas. A corrente pode ser intencionalmente baixa demais para proporcionar discriminação adequada, particularmente quando a corrente capacitiva dos alimentadores e a capacitância do sistema são significativas. Nesses sistemas, a tensão de deslocamento do neutro é normalmente monitorada por meio de uma conexão de transformador de tensão em delta aberto, um transformador de tensão de neutro ou uma configuração equivalente de medição por relé.

Um elemento 59N ou 59G detecta a tensão de sequência zero ou tensão neutro-terra que aumenta quando uma fase é aterrada. Seu ajuste deve considerar o desequilíbrio normal de tensão, a precisão do TT, o risco de ferroressonância, quando relevante, e condições transitórias durante manobras. O ponto essencial é que o 59N indica uma perturbação na referência de terra; ele não identifica, por si só, o alimentador em falta.

Por esse motivo, um esquema de aterramento por alta resistência frequentemente separa as decisões de alarme e desligamento. Uma primeira falta à terra pode iniciar um alarme sonoro e remoto, registrar o evento e acionar procedimentos de localização de faltas, em vez de abrir imediatamente a fonte. Essa filosofia operacional só é segura quando o projeto do sistema, os procedimentos de manutenção e as regras elétricas aplicáveis permitem a operação contínua com uma falta à terra. Uma segunda falta em outra fase pode criar um caminho de falta fase-fase e não deve ser tratada como condição rotineira.

O monitoramento do resistor de aterramento deve ser tratado como um requisito de proteção independente. Um resistor em circuito aberto, condutor de neutro desconectado, circuito de TC de neutro danificado ou substituição incorreta do resistor pode deixar o sistema sem a limitação de corrente de falta projetada. Dependendo do projeto do equipamento, a supervisão pode usar monitoramento de continuidade do resistor, verificação de corrente de neutro, monitoramento baseado em injeção ou um monitor dedicado de resistor de aterramento do neutro. Um alarme de perda da integridade do aterramento deve ser inequívoco e conduzir a uma ação operacional definida.

Proteja o transformador, mas não confunda proteção de transformador com proteção de aterramento

Um transformador de aterramento de subestação ainda necessita de proteção convencional do equipamento. Proteção de sobrecorrente de fase, supervisão de temperatura dos enrolamentos, dispositivos de nível ou pressão de óleo para unidades imersas em líquido e proteção de pressão súbita ou acionada por gás, quando aplicável, podem fazer parte do projeto. Essas funções tratam danos internos, sobrecarga, falha de isolamento e esforço mecânico. Elas não substituem um esquema de falta à terra adequadamente projetado.

A proteção diferencial de transformador, ANSI 87T, pode ser justificada para transformadores de aterramento maiores ou mais críticos, particularmente quando uma falta interna no enrolamento deve ser eliminada rapidamente e o posicionamento dos TCs pode fornecer cobertura confiável. Sua aplicação exige consideração cuidadosa do grupo vetorial, das relações dos TCs, da restrição de corrente de energização, da estabilidade em faltas externas e da distribuição incomum de corrente associada ao serviço de aterramento. A proteção diferencial é eficaz para faltas internas, mas não é automaticamente o melhor detector primário para faltas à terra em alimentadores a jusante.

A proteção restrita de falta à terra pode fornecer cobertura sensível para faltas enrolamento-terra dentro de uma zona definida quando a instalação dos TCs e o acesso ao neutro o permitirem. Isso pode ser valioso quando o equipamento de aterramento do neutro está estreitamente associado ao transformador e uma falta interna à terra exige operação mais rápida do que um elemento de sobrecorrente de retaguarda temporizado.

A proteção térmica também merece atenção especial. Um transformador de aterramento pode conduzir corrente desprezível em serviço normal, mas ser projetado para conduzir corrente de falta à terra por uma duração limitada. Sua capacidade térmica de curta duração, a capacidade de serviço do resistor de aterramento do neutro e o tempo de eliminação do relé devem ser compatíveis. Uma curva de coordenação que permita corrente de falta por mais tempo que o período de suportabilidade do transformador ou resistor não é um ajuste seguro, mesmo que pareça seletiva em um gráfico tempo-corrente.

A sensibilidade do alimentador determina se o transformador de aterramento pode permanecer em serviço

A configuração preferida normalmente é o isolamento seletivo da falta: o alimentador que fornece a falta desliga, enquanto o transformador de aterramento permanece conectado e continua fornecendo uma referência de terra estável ao sistema saudável. Alcançar esse resultado depende de como as faltas à terra são medidas no alimentador.

A corrente residual derivada de três TCs de fase pode funcionar bem, mas a precisão da medição pode se degradar sob condições de alta corrente de passagem por falta, saturação dos TCs, características desiguais dos TCs ou erros de fiação. Um TC toroidal envolvendo todos os condutores de fase é frequentemente mais sensível para a detecção de faltas à terra de baixo nível, pois mede diretamente a corrente residual. A escolha correta depende da disposição dos cabos, da construção do alimentador, da sensibilidade exigida e da geometria disponível do conjunto de manobra.

A proteção direcional de falta à terra pode ser necessária quando múltiplas fontes, acopladores de barramento, transformadores em paralelo, geração distribuída ou múltiplos pontos de aterramento podem alimentar uma falta. Sem supervisão direcional, um relé pode operar para corrente de terra originada fora de sua zona de proteção prevista. O método de polarização direcional deve ser adequado à configuração de aterramento; as grandezas de tensão de sequência zero e corrente de sequência zero devem ser verificadas em relação às relações vetoriais reais do sistema, em vez de serem presumidas com base em um modelo de relé padrão.

A coordenação da proteção deve ser revisada em todos os estados operacionais plausíveis, não apenas na configuração normal do barramento. Disjuntores de seção de barramento, entradas alternativas, geradores de reserva, fontes temporárias e manobras de manutenção podem alterar os caminhos de sequência zero. Um ajuste seletivo com um transformador em serviço pode tornar-se insensível ou excessivamente sensível quando o sistema é reconfigurado.

Fontes temporárias e baseadas em inversores exigem uma análise de aterramento separada

Equipamentos de energia portáteis podem introduzir um problema oculto de proteção quando conectados a um sistema auxiliar de subestação, alimentação de construção, carga de comunicações ou rede temporária de manutenção. Um sistema de baterias montado em reboque pode fornecer uma saída trifásica estável, mas sua capacidade de corrente de falta do inversor e sua configuração de neutro não são necessariamente equivalentes às de uma fonte de transformador da concessionária.

Por exemplo, oSistema Portátil de Armazenamento de Energia em Reboque de 50kW/100kWh fornece saída de 400 V CA por meio de um PCS de 50 kW e pode ser usado para funções de alimentação temporária ou de reserva. Antes de conectar uma fonte baseada em inversor a qualquer circuito associado a um transformador de aterramento, a instalação deve determinar se o neutro de saída é isolado, ligado, aterrado por impedância ou destinado a um sistema derivado separadamente. Também deve confirmar a corrente de falta à terra disponível do inversor, o tempo de resposta de proteção e se seus controles permitem operação em paralelo com outra fonte.

Um ajuste convencional de 50N ou 51N pode não operar conforme previsto quando um inversor limita eletronicamente a corrente de falta. Por outro lado, uma ligação inadvertida entre neutro e terra em mais de um ponto pode criar corrente circulante, leituras falsas de corrente residual ou um caminho de aterramento paralelo que compromete o projeto previsto de aterramento por resistência. Conexões temporárias devem ser analisadas com a mesma disciplina aplicada às mudanças permanentes de fonte.

Os ajustes devem ser sustentados por registros de qualidade verificáveis

Um ajuste de proteção é tão confiável quanto os dados do equipamento e a verificação da instalação que o respaldam. O arquivo de ajustes deve ser rastreável até o diagrama unifilar, estudo de aterramento, grupo vetorial do transformador, capacidade do resistor de aterramento do neutro, relações dos TCs e TTs, versão da lógica do relé e matriz de disparo do disjuntor. Se qualquer uma dessas entradas mudar, os ajustes de proteção exigem revisão.

Deve-se dar atenção especial à polaridade dos TCs e ao aterramento dos circuitos secundários. A polaridade invertida pode comprometer elementos diferenciais ou direcionais. Um circuito secundário de TC aberto é perigoso e também pode produzir valores enganosos no relé. O posicionamento do TC de neutro deve garantir que ele mede o caminho de retorno pretendido e não omite uma conexão de terra paralela.

O comissionamento deve confirmar mais do que o valor de partida do relé. A injeção secundária pode verificar a operação dos elementos, a lógica, os alarmes e as saídas de disparo, enquanto a injeção primária ou os testes funcionais podem ser necessários para validar o caminho completo de medição, quando praticável. Os testes devem demonstrar que a proteção do alimentador atua antes da proteção de retaguarda do transformador de aterramento, que os alarmes de falha do resistor são recebidos no local exigido e que a lógica de bloqueio não cria uma perda insegura do aterramento do sistema.

Os requisitos aplicáveis variam conforme a jurisdição e o tipo de instalação, mas a base de engenharia deve estar alinhada ao código elétrico vigente, aos requisitos da concessionária e às práticas reconhecidas, como as orientações relevantes do IEEE sobre aterramento e proteção por relés. As normas fornecem uma estrutura; elas não eliminam a necessidade de calcular os ajustes com base na rede real.

O objetivo prático da proteção

Ajustes eficazes para um transformador de aterramento de subestação criam uma hierarquia deliberada: detectar precocemente condições anormais de neutro, isolar seletivamente o alimentador em falta quando possível, proteger o transformador de aterramento e o resistor dentro de sua capacidade térmica e manter uma referência de aterramento válida para circuitos saudáveis sempre que a filosofia operacional permitir.

Os erros mais consequentes geralmente não decorrem da seleção da função de relé errada. Eles surgem da aplicação de funções aparentemente corretas com dados incompletos do sistema: presumir que a capacidade do resistor de neutro seja um valor de partida do relé, ignorar a capacitância do alimentador, deixar de considerar configurações alternativas de fonte ou tratar uma fonte de inversor como se ela fornecesse corrente de falta semelhante à de um transformador. Um estudo de coordenação documentado, uma instalação de TC/TT verificada, uma sequência de disparo testada e um processo controlado de alteração de ajustes são as salvaguardas que transformam as funções de proteção em um esquema de aterramento confiável.
