كيف تغيّر معاوقة محول التأريض تيار العطل الأرضي

كيف تغيّر معاوقة محول التأريض تيار العطل الأرضي

ليست معاوقة محول التأريض تفصيلاً ثانوياً يُتحقق منه بعد اختيار المحول الرئيسي ومعدات التبديل. ففي نظام جهد متوسط غير مؤرّض بخلاف ذلك، تعد أحد العوامل الرئيسية التي تحدد ما يحدث أثناء عطل أحادي الخط إلى الأرض: ما إذا كان تيار العطل مرتفعاً بما يكفي لتكتشفه الحماية، ومنخفضاً بما يكفي لتجنب التلف غير الضروري للمعدات، ومضبوطاً بما يكفي لمنع استمرار الجهد الزائد على الأطوار السليمة.

بالنسبة للمقيّمين الفنيين، يكمن الجزء الصعب في أن «المعاوقة» قد تعني أشياء مختلفة في وثيقة المناقصة. فقد تُذكر معاوقة المحول المئوية لأداء الحمل العادي أو القصر، بينما تتطلب دراسة العطل الأرضي معاوقة التسلسل الصفري لمسار التأريض. ترتبط هذه القيم بتصميم المحول، لكنها ليست قابلة للاستبدال. ويُعد التعامل معها على أنها متماثلة مصدراً شائعاً لحسابات تيار العطل غير الصحيحة.

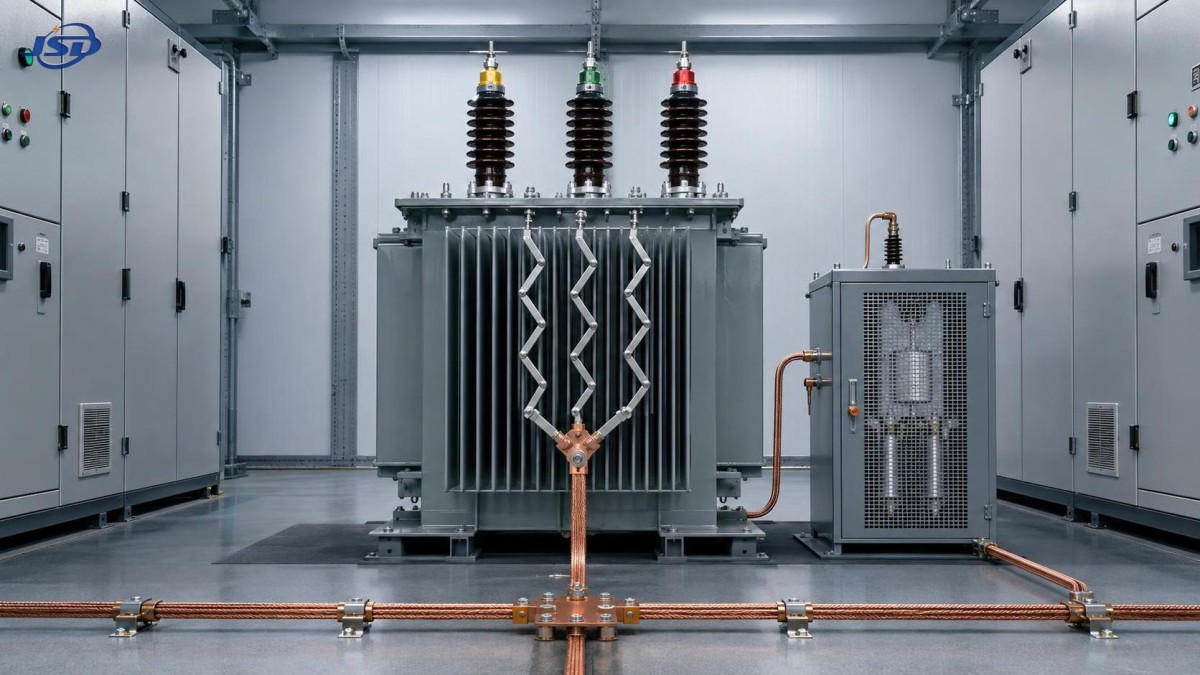

يُركّب عادةً محول تأريض ثلاثي الطور عندما لا يوفر محول النظام القائم نقطة تعادل يمكن الوصول إليها. ينشئ محول تأريض من نوع زيغ-زاغ أو نجمة-دلتا ذلك المرجع المحايد. ثم يحدد جهاز معاوقة — وغالباً ما يكون مقاومة تأريض المحايد، رغم استخدام المفاعلات أيضاً في بعض المخططات — مقدار التيار الذي يمكن أن يتدفق من النظام إلى عطل أرضي.

مسار تيار العطل هو نقطة البداية

أثناء عطل طور إلى الأرض، لا ينتقل التيار ببساطة عبر موصل الطور ويعود عبر التربة. ففي شبكة ثلاثية الطور مؤرضة، يتبع حلقة تسلسل صفري: الطور المعطّل، وشبكة مسار العودة الأرضي وموصلات الربط، ومحايد محول التأريض، وملفاته، وتمثيل الشبكة الواقعة عند المنبع. يساهم كل جزء من هذه الحلقة بمعاوقة.

لعطل أحادي الخط إلى الأرض معدني، يعبّر المهندسون عادةً عن التيار المتماثل الابتدائي بصورة مبسطة كما يلي:

I_LG = 3V_ph / (Z₁ + Z₂ + Z₀ + 3Z_f)

هنا، تمثل Z₁ وZ₂ وZ₀ معاوقات التسلسل الموجب والسالب والصفري المرئية من موقع العطل، بينما تمثل Z_f معاوقة مسار العطل. في شبكة مؤرضة بالمقاومة، تكون مقاومة تأريض المحايد عادةً جزءاً مهيمناً من مسار التسلسل الصفري. واعتماداً على طريقة عرض البيانات، قد تُدرج ضمن Z₀ أو تُعرض منفصلة بوصفها ثلاثة أضعاف معاوقة المحايد. ويجب الحفاظ على اتساق هذا الاصطلاح طوال الدراسة.

النتيجة العملية واضحة: تؤدي المعاوقة الكلية الأعلى لمسار التأريض إلى تيار عطل أرضي أقل؛ وتسمح المعاوقة الأقل بتيار أكبر. ومع ذلك، فإن اختيار أعلى معاوقة متاحة ليس أكثر أماناً تلقائياً. فإذا انخفض التيار عن نطاق الالتقاط الموثوق للمرحل وترتيب محول التيار، فقد يبقى العطل المستمر تحت التغذية. وهذه مشكلة حماية، وليست إنجازاً في توفير المعاوقة.

تؤدي معاوقة محول التأريض ومعاوقة المقاومة وظيفتين مختلفتين

في معظم التركيبات المؤرضة بالمقاومة، تُختار مقاومة تأريض المحايد عمداً للتحكم في تيار العطل الأرضي. ويجب تصميم محول التأريض نفسه لتحمل تيار التسلسل الصفري المقابل للمدة المحددة، والتي تكون عادةً طويلة بما يكفي لكشف العطل وتشغيل القاطع. ومع ذلك، تظل معاوقة ملفاته مؤثرة في النتيجة النهائية ولا يمكن تجاهلها.

يسمح محول تأريض منخفض المعاوقة مقترن بمسار محايد ذي مقاومة منخفضة نسبياً بتيار عطل أرضي أكبر. وقد يجعل ذلك تنسيق حماية زيادة التيار التقليدية أسهل، لكنه يزيد أيضاً الأحمال الحرارية والميكانيكية على المحول، ومقاومة المحايد، والكابلات، ومعدات التبديل، والمعدات المعطّلة. كما قد يزيد المخاوف المتعلقة بجهد اللمس إذا لم تُقيّم شبكة التأريض وترتيب الربط كنظام متكامل.

وعلى الطرف الآخر، يحد المسار عالي المعاوقة من الضرر عند نقطة العطل ويمكن أن يقلل طاقة القوس المرتبطة بالأعطال الأرضية. لكن الحماية تتطلب عندئذٍ هندسة أكثر دقة. وتصبح حماية التيار المتبقي أو التسلسل الصفري الحساسة، والاختيار المناسب لـ CT، وترشيح المرحل، والتنسيق مع تيار الشحن السعوي أكثر أهمية. في الشبكات الغنية بالكابلات، ولا سيما تلك ذات مغذيات MV الطويلة، لا تكون سعة النظام بين الطور والأرض مهملة. فقد يتصرف تصميم التأريض الذي يبدو مقبولاً اعتماداً على بيانات المحول وحدها بصورة مختلفة بعد إضافة شبكة الكابلات الفعلية.

ولهذا ينبغي للمقيّم أن يطلب معاوقة التسلسل الصفري لمحول التأريض أو بيانات حمل التأريض، وليس فقط معاوقته المئوية العادية. وينبغي أن توضح المعلومات المطلوبة أيضاً تيار المحايد المقصود، والمدة المقننة، وجهد النظام، ونوع التوصيل، ومستوى العزل، والارتفاع المسموح في درجة الحرارة للحمل المحدد. قد لا يلائم محول كافٍ لعطل قصير على الورق مخططاً يتضمن حماية احتياطية متأخرة.

لماذا يهم نوع التوصيل بقدر قيمة المعاوقة

يُستخدم محول التأريض زيغ-زاغ على نطاق واسع لأن ترتيب ملفاته يوفر نقطة تعادل مع تقديم معاوقة منخفضة لتيار التسلسل الصفري ومعاوقة مرتفعة نسبياً لتيار الحمل المتوازن ذي التسلسل الموجب. وفي الظروف السليمة ثلاثية الطور، تتلاشى مركبات الفيض في الملفات إلى حد كبير. أما أثناء عطل أرضي، فتتجمع مركبات التسلسل الصفري في مسار التأريض المقصود.

يمكن لترتيب نجمة-دلتا أيضاً إنشاء نقطة تأريض، لكن ملف الدلتا يجب أن يوفر مسار الدوران الداخلي المطلوب لتيار التسلسل الصفري. يعتمد الاختيار الصحيح على مستوى الجهد، والمساحة المتاحة، وتكوين النظام، والحمل الحراري المطلوب، والتوافقيات، وفلسفة الحماية، وما إذا كانت هناك حاجة إلى وظيفة محول مساعدة. وليس من المنطقي تحديد ترتيب واحد بالاعتماد على العادة وحدها.

إحدى المسائل الدقيقة هي العلاقة بين محول التأريض والمحول المصدر. يمكن لمحول مصدر موصل دلتا أن يمنع مرور تيار التسلسل الصفري إلى المنبع. في تلك الحالة، قد يصبح محول التأريض المحلي مسار العودة الرئيسي لعطل أرضي على قضبان التوزيع الواقعة عند المصب. لذا يكون لمعاوقته ومقاومة محايده تأثير أكثر مباشرة بكثير في مستوى العطل مما يكون لهما في نظام مصدر مرافق مؤرّض تأريضاً صلباً.

اختيار تيار عطل أرضي مستهدف هو تمرين تنسيق

ينبغي أن تكون نقطة البداية دراسة للنظام، لا قيمة مقاومة مفضلة. يحتاج المهندسون عادةً إلى مخطط الخط الواحد للنظام، ومجموعات متجهات المحولات، ومساهمات المولدات والعاكسات حيثما تنطبق، وأطوال المغذيات وأنواع الكابلات، ونقاط التأريض القائمة، وخصائص الأحمال، وإعدادات الحماية. وبالنسبة لمحطات الطاقة المتجددة، تستحق سعة كابلات دوائر التجميع وسلوك تأريض محولات رفع جهد العاكسات اهتماماً خاصاً. فقد يتغير مشروع شمسي أو رياح تغيراً جوهرياً بين التصميم المبكر والتوجيه النهائي للكابلات.

يجب أن يحقق تيار العطل الأرضي المختار عدة شروط في آن واحد:

• يجب أن يتجاوز تيار الشحن السعوي المتوقع بهامش مناسب لطريقة التأريض وفلسفة الحماية المختارتين.
• يجب أن يكون مرتفعاً بما يكفي لكي تكشف الحماية الأساسية والاحتياطية العطل بصورة موثوقة في أبعد موقع ذي صلة.
• يجب أن يبقى ضمن قدرة التيار قصير المدة لمحول التأريض، والمقاومة، وموصل المحايد، ومعدات التبديل، ونظام التأريض.
• يجب أن يدعم تنسيق المرحلات المقبول دون أن يتسبب في فصل جهاز عند المنبع قبل حماية المغذي المحلي.
• يجب مراجعته مقابل متطلبات IEC أو IEEE أو شركة المرافق أو الشبكة المحلية المطبقة على المشروع بدلاً من افتراضه من تصميم عام.

لا يوجد تيار عطل أرضي «أفضل» بشكل عام. وغالباً ما تفضل الشبكات الصناعية التأريض بالمقاومة المضبوط لتحقيق توازن بين الاستمرارية وحماية المعدات. وقد تتبع محطة فرعية تابعة لمرفق نهج تأريض تحدده جهة تشغيل الشبكة. وقد تُقيّد أنظمة الطاقة المؤقتة بتخطيطات المعدات المدمجة ومحدودية معلومات دراسة الأعطال. يرتبط المستوى الصحيح دائماً بالنظام الفعلي ومخطط الحماية الذي سيعمل عليه.

لا تغفل سماحات المعاوقة وتفاصيل التركيب

التيار المحسوب لا يكون أفضل من الافتراضات التي يستند إليها. لمعـاوقة المحول سماحية تصنيع، وتتغير قيمة مقاومة المحايد مع درجة الحرارة. تضيف أسلاك التوصيل، ومسارات قضبان التوزيع، وشاشات الكابلات، وموصلات التأريض، ومقاومة التلامس جميعها إلى الدائرة الحقيقية. وعادةً لا تقلب هذه العوامل تصميماً سليماً، لكنها مهمة عندما يكون التقاط المرحل قريباً من أدنى تيار عطل متاح.

يتحقق التقييم المتين من طرفي النطاق: أقصى تيار عطل أرضي لحمل المعدات وأدنى تيار عطل أرضي لحساسية الحماية. وينبغي أن يكون افتراض مقاومة العطل واقعياً أيضاً. يوفر العطل المعدني حالة مفيدة للتيار الأقصى، لكن كثيراً من الأعطال الميدانية تنطوي على بعض المقاومة. وإذا كان المرحل لا يعمل إلا لعطل معدني مثالي، فإن المخطط يكون ذا هامش محدود.

يمكن للتركيب المادي أيضاً أن يقوض حساباً جيداً. يجب أن يكون توصيل المحايد قصيراً، ومصنفاً بصورة صحيحة، ومحدد الهوية بوضوح، ومحميّاً من التجاوز العرضي. يحتاج غلاف المقاومة إلى تهوية مناسبة وحماية بيئية. وعندما يوجد محول التأريض في محطة فرعية مدمجة، ينبغي مراعاة الوصول القابل للصيانة إلى المقاومة وCT المحايد ووصلات الاختبار وتوصيلات الأطراف قبل تثبيت تخطيط الغلاف.

بالنسبة لمشاريع التوزيع التي تتطلب غلافاً مدمجاً، يمكن تهيئة حل مثلالمحطة الفرعية المدمجة من النوع الأوروبي لترتيبات التوزيع ذات الجهد العالي والمنخفض، والقياس، وسعات المحولات من 100 kVA إلى 2500 kVA. ولا تزال ملاءمتها لمخطط تأريض تعتمد على ترتيب المحايد الفعلي، وحمل المحول، والخلوصات الداخلية، وتبديد الحرارة، وتخطيط الحماية، وظروف الموقع. فالغلاف المدمج لا يلغي الحاجة إلى التحقق من شبكة التسلسل الصفري.

أخطاء التقييم الشائعة

الخطأ الأول هو تحديد محول التأريض بالجهد وkVA فقط. حمل التأريض ليس حمل تشغيل مستمر عادي. يجب تحديد مقدار تيار العطل ومدته صراحةً. والخطأ الثاني هو اختيار مقاومة تأريض محايد دون تأكيد قدرة المحول على تحمل التيار المصاحب للمدة المطلوبة.

خطأ متكرر آخر هو افتراض أن عناصر زيادة تيار الطور ترى جميع الأعطال الأرضية. ففي الأنظمة المؤرضة بالمقاومة، تكون حماية العطل الأرضي المخصصة ضرورية في كثير من الأحيان. يعتمد أداؤها على موضع CT، ودقة التوصيل المتبقي، وإعدادات المرحل، وأدنى تيار عطل متاح. ينبغي مراجعة نظام التأريض وCTs ومنطق المرحل وزمن فصل القاطع كحزمة تصميم واحدة.

وأخيراً، يركز المهندسون أحياناً على تحديد التيار فقط ويغفلون الجهود الزائدة المؤقتة. إذا كان التأريض ضعيفاً جداً، فقد ينتج عطل متقطع ظروف جهد غير سليمة بين الطور والأرض على الأطوار غير المعطلة. وقد تشمل العواقب إجهاد العزل وعدم موثوقية الإشارة، ولا سيما حيث تكون سعة الكابلات كبيرة. وهذا سبب لمقارنة بدائل التأريض باستخدام دراسة شبكة مناسبة بدلاً من اختيار معاوقة من كتالوج.

مراجعة عملية قبل الإصدار

قبل اعتماد محول تأريض ثلاثي الطور، أكد جهد النظام المقنن والتوصيل، وتيار المحايد المطلوب ومدته، وخصائص التسلسل الصفري للمحول، وقيمة المقاومة أو المفاعل، وأدنى وأقصى تيارات العطل الأرضي المحسوبة. ثم قارن تلك النتائج بحساسية المرحل، وزمن فصل القاطع، وقدرة CT، والظروف الحرارية للغلاف، وتصميم تأريض الموقع.

يمكن للمصنعين ذوي القدرة الهندسية في نقل وتوزيع الطاقة تقديم بيانات معدات مفيدة، لكن ترتيب التأريض النهائي يجب أن يبقى خاصاً بالمشروع. تدعم Jinshida Electric Power Technology Co., Ltd. تطبيقات معدات الطاقة عبر بيئات الشبكات والصناعة والبنية التحتية والطاقة المتجددة، حيث يعتمد التشغيل الموثوق على مواءمة تصميم المعدات مع الشبكة الفعلية بدلاً من الاعتماد على التصنيفات الاسمية وحدها.

الحكم الأساسي بسيط: تغيّر معاوقة محول التأريض تيار العطل الأرضي لأنها جزء من مسار عودة التسلسل الصفري. لكن سؤال التصميم أكبر من «كم من التيار سيتدفق؟». إنه ما إذا كان ذلك التيار مضبوطاً، وقابلاً للكشف، وقابلاً للإدارة حرارياً، ومنسقاً بصورة صحيحة من نقطة العطل وصولاً إلى جهاز الحماية الذي يجب أن يفصله.
