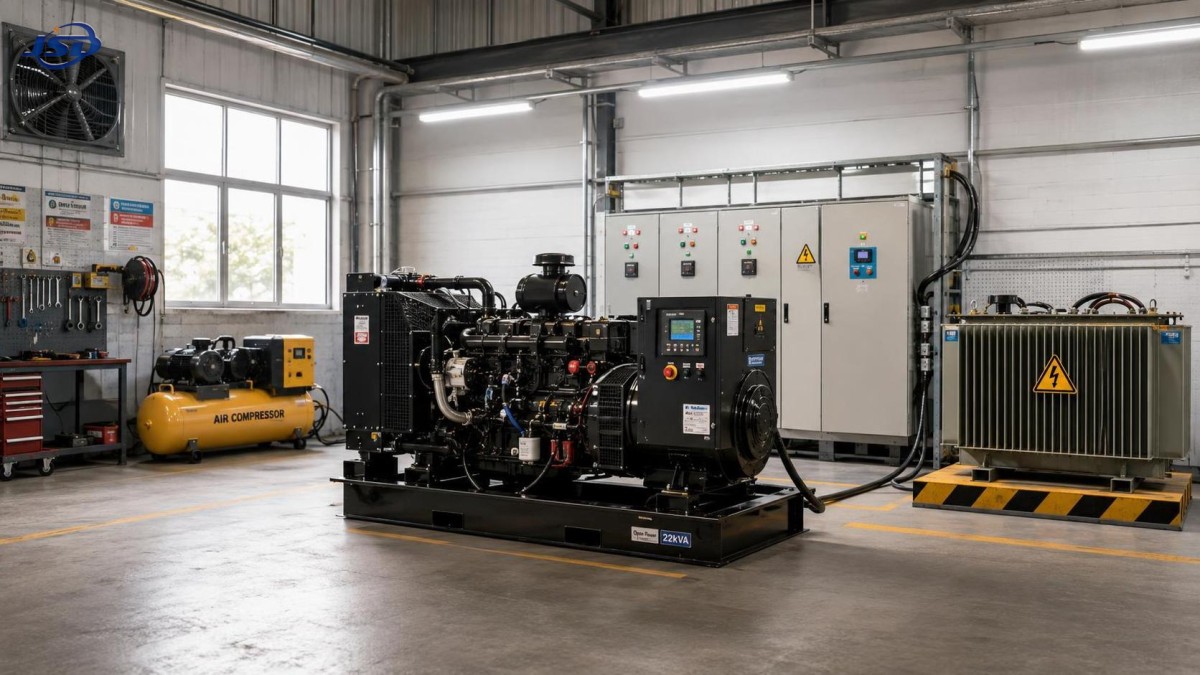

هل تكفي مجموعة توليد بإطار مفتوح بقدرة 22 kVA لورشة صغيرة؟

يمكن أن تكون مجموعة توليد بقدرة 22 kVA بإطار مفتوح كافية لورشة صغيرة، ولكن فقط عندما يكون للورشة نمط أحمال مضبوط ولا يتم تشغيل عدة آلات تعمل بمحركات في الوقت نفسه. وهي مناسبة عادةً للإضاءة الأساسية، والأدوات اليدوية، والضواغط الصغيرة، والتهوية، وأحمال المكاتب، وآلة واحدة متوسطة الحجم تعمل في كل مرة. وغالبًا ما تكون صغيرة جدًا للورش التي تجمع بين اللحام وضواغط الهواء الكبيرة والمضخات والسخانات الكهربائية وآلات إنتاج متعددة خلال الوردية نفسها.

لا ينبغي أن يستند قرار الشراء إلى العدد الإجمالي للأجهزة في المبنى. والسؤال الأكثر فائدة هو:ما الذي يجب أن يعمل في الوقت نفسه، وما الذي يتطلب أعلى تيار بدء، وماذا يحدث إذا انقطعت طاقة الشبكة أثناء الإنتاج؟ يمكن للمولد الذي يبدو مناسبًا وفق حساب لوحة البيانات أن يواجه صعوبات عند بدء تشغيل محرك، أو عند إشعال قوس لحام، أو عند تشغيل ضاغط بشكل غير متوقع.

ما الذي تعنيه قدرة 22 kVA في الاستخدام العملي للورشة

يتم التعبير عن سعة المولدات عادةً بوحدة kVA، بينما قد تُصنّف معدات الورش بوحدة kW أو القدرة الحصانية أو الأمبير، أو أحيانًا بالجهد والتيار فقط. ترتبط هذه القيم ببعضها، لكنها ليست قابلة للاستبدال دون فهم نوع الحمل.

يوفر مولد بقدرة 22 kVA عادةً قدرة فعالة قابلة للاستخدام أقل من 22 kW لأن المعدات الكهربائية لها معامل قدرة. بالنسبة لحمل ورشة مختلط نموذجي، من الحكمة اعتبار قدرة التشغيل المستمرة المتاحة أقل من تصنيف kVA المعلن. يعتمد الخرج الفعلي القابل للاستخدام على معامل القدرة المحدد للمولد، وتصميم المولد المتزامن، والظروف المحيطة، وما إذا كان التصنيف المدرج للخدمة الرئيسية أو الاحتياطية.

هذا الفرق مهم لأنه لا ينبغي اختيار المولدات للعمل باستمرار عند حدها الأقصى المطلق. فقد تتعرض الوحدة التي تعمل باحتياطي قليل لانخفاض الجهد، أو تذبذب التردد، أو ارتفاع الحرارة، أو استهلاك زائد للوقود، أو قصر عمر الخدمة. وقد لا تترك أيضًا أي سعة لأداة يتم تشغيلها لاحقًا خلال اليوم.

بالنسبة إلى ورشة أساسية تضم إضاءة LED وعدة حواسيب ومراوح شفط وشواحن بطاريات وأدوات يدوية وضاغطًا صغيرًا لا يبدأ تحت حمل ثقيل، قد توفر وحدة بقدرة 22 kVA هامش تشغيل عمليًا. أما في ورشة تصنيع حيث يتداخل تشغيل ضاغط وآلة لحام ومعدات قطع ونظام شفط بانتظام، فقد تصبح الوحدة نفسها مصدرًا للانقطاعات بدلًا من أن تكون حلًا.

قائمة الأحمال أهم من حجم الورشة

لا تحدد مساحة الأرضية سعة المولد. فقد تحتاج ورشة صغيرة تحتوي على آلة واحدة ذات طلب مرتفع إلى قدرة توليد أكبر من مساحة أوسع تُستخدم أساسًا للتجميع أو الصيانة أو التخزين.

ابدأ بقائمة للمعدات وقسمها إلى ثلاث مجموعات: الأحمال التي يجب أن تبقى عاملة، والأحمال التي قد تعمل معًا، والأحمال التي يمكن ترتيب تشغيلها يدويًا. يوفر ذلك أساسًا أكثر واقعية لاختيار مجموعة التوليد مقارنةً بجمع جميع تصنيفات لوحات البيانات ببساطة.

غالبًا ما يكون أكبر محرك هو أول عنصر يجب فحصه. يمكن أن يسحب المحرك الحثي تيارًا أعلى بكثير أثناء البدء مقارنةً بحالة التشغيل. وقد يتسبب ضاغط يعمل براحة بعد وصوله إلى سرعته في انخفاض جهد المولد عند إعادة تشغيله. إذا خفت الإضاءة أو أُعيد ضبط عناصر التحكم الإلكترونية أو لم يتسارع المحرك بسرعة، فغالبًا ما تكون المشكلة في طلب البدء وليس في حمل التشغيل العادي.

يمكن لبادئات التشغيل الناعمة ومغيرات السرعة المتغيرة والبدء المتدرج أن تقلل العبء على المولد، لكنها لا تجعل كل حمل مناسبًا تلقائيًا لوحدة أصغر. فقد تُدخل المعدات القائمة على أنظمة التشغيل تيارات توافقية، كما أن بعض الآلات ذات التحكم الإلكتروني حساسة لضعف استقرار الجهد أو التردد. ينبغي أن يتمكن مورّد المعدات من تحديد تيار البدء وتغير الجهد المسموح به وما إذا كانت الآلة تتطلب متطلبات خاصة للمولد.

متى تكون مجموعة توليد بقدرة 22 kVA بإطار مفتوح خيارًا مناسبًا

يكون المولد ذو الإطار المفتوح مناسبًا عمومًا عندما تكون التكلفة الأولية المنخفضة وسهولة الوصول للصيانة والاستخدام المحمول أو شبه الدائم أهم من انخفاض الضوضاء. ويمكن أن يعمل جيدًا كمصدر احتياطي لورشة يمكنها إيقاف العمليات غير الأساسية أثناء الانقطاع، أو كمصدر رئيسي في موقع مؤقت ذي حمل متوقع ومحدود.

من المرجح أن يكون طراز بقدرة 22 kVA كافيًا في ظروف مثل الآتية:

• تستخدم الورشة أساسًا الإضاءة والأدوات الكهربائية الصغيرة والشواحن والشفط وحمل محرك واحد متواضع في كل مرة.
• يمكن جدولة الأحمال الكبيرة بحيث لا تبدأ معًا.
• يُستخدم اللحام بشكل متقطع ويمكن إيقاف المعدات الثقيلة الأخرى أثناء استخدامه.
• المولد مخصص لدوائر النسخ الاحتياطي الأساسية بدلًا من لوحة التوزيع بأكملها.
• تتوفر في بيئة العمل تهوية مناسبة وحماية من الطقس ومساحة وصول وموقع آمن بعيدًا عن الموظفين والمواد القابلة للاشتعال.
• الضوضاء مقبولة في موقع التركيب المقترح أو سيُشغّل المولد خلال ساعات محدودة فقط.

تستحق هذه النقطة الأخيرة الاهتمام. يصف مصطلح «الإطار المفتوح» أسلوب بناء عمليًا، وليس حل تركيب متكاملًا. فهو يوفر عادةً تخفيفًا صوتيًا وحماية بيئية أقل من وحدة ذات غطاء مغلق. وقد يسبب مولد موضوع بالقرب من محطات العمل أو الجيران أو المكاتب أو مناطق التحميل مشكلة تشغيلية حتى عندما تكون سعته الكهربائية صحيحة. يجب معالجة توجيه العادم وتبديد الحرارة والحماية من المطر وتخزين الوقود والتحكم بالاهتزاز وحماية الكابلات قبل التشغيل.

الحالات التي يكون فيها الجواب على الأرجح لا

من غير المرجح أن يكون مولد بقدرة 22 kVA خيارًا مريحًا إذا كانت الورشة تعتمد على عدة أحمال محركات، أو معدات لحام أكبر، أو عمليات تسخين كهربائي، أو آلات لا يمكنها تحمل اضطراب قصير في الجهد. وقد يكون أيضًا أصغر من المطلوب إذا كان يجب أن يبدأ ضاغطًا كبيرًا مع دعم مراوح الشفط والتبريد والإضاءة وأحمال الإنتاج الأخرى.

يستحق اللحام فحصًا منفصلًا. يختلف طلب دخل آلة اللحام بحسب العملية وإعداد الخرج ودورة العمل ومعامل القدرة. ويكون تصنيف الدخل الأقصى للآلة أكثر أهمية من تيار خرجها وحده. قد تكون آلة لحام عاكس صغيرة تُستخدم بشكل متقطع متوافقة مع مصدر بقدرة 22 kVA عند التحكم بالأحمال الأخرى. أما ورشة تتوقع لحامًا مستمرًا أثناء تشغيل ضاغط ونظام شفط، فهي تطبيق مختلف ويجب تقييمها كحمل مركب.

تكون السخانات والأفران والتسخين بالمقاومة الكهربائية أقل تعقيدًا من منظور تيار البدء، لكنها تستهلك قدرة مستمرة كبيرة. ويمكنها بسرعة استهلاك الاحتياطي المطلوب للمحركات وترك المولد يعمل قريبًا جدًا من حده. وبالمثل، لا ينبغي تقديم مولد لا يدعم الورشة إلا بعد فصل جميع الدوائر غير الأساسية على أنه نظام طاقة احتياطية للموقع بالكامل.

لا تخلط بين سعة المولد وجودة الطاقة

تجيب السعة عن سؤال ما إذا كان المولد يستطيع تغذية الحمل. وتجيب جودة الطاقة عن سؤال ما إذا كانت المعدات المتصلة تستطيع العمل بشكل موثوق أثناء ذلك. تحتاج الورش التي تحتوي على مغيرات تردد متغيرة أو أنظمة تحكم CNC أو مقومات أو أنظمة شحن بطاريات أو أجهزة قياس حساسة إلى مراعاة الأمرين معًا.

تحول أحمال المقومات التيار المتردد إلى تيار مستمر ويمكن أن تؤثر في شكل موجة التيار واستقرار الجهد. وفي العمليات الصناعية الأثقل مثل الطلاء الكهربائي والتحليل الكهربائي والمعالجة الكيميائية والتعدين أو أنظمة إلكترونيات القدرة المخصصة، نادرًا ما يكون المولد وحده هو مسألة التصميم بالكامل. يجب النظر إلى العزل وتحويل الجهد وترتيب التأريض والسلوك التوافقي وخصائص دخل المقوم معًا.

بالنسبة إلى هذه التطبيقات، قد يكون محول خاص للعزل والمقوم ذا صلة بجانب طاقة العملية في النظام. صُممت هذه المحولات لتوفير العزل الكهربائي وتحويل الجهد لمعدات المقومات، مع تكوينات مكيّفة لظروف الإمداد الصناعي. وهي لا تزيد سعة مولد بقدرة 22 kVA، ويبدأ نطاق سعتها المعلن عند مستوى أعلى بكثير من حجم مجموعة التوليد الصغيرة هذه. ولذلك، فإن ارتباطها بالتطبيق يشير إلى أن الورشة ربما انتقلت إلى تصميم نظام طاقة أكثر تخصصًا، حيث يكون اختيار مولد أكبر واختيار منسق للمحول والمقوم أكثر ملاءمة على الأرجح.

هذه نقطة التباس شائعة: لا يمكن لتركيب معدات كهربائية إضافية أن يعوض مصدرًا صغير السعة. يجب اختيار أجهزة الحماية والمحولات ومفاتيح التحويل التلقائي ولوحات التوزيع جميعها بشكل صحيح، لكن لا يخلق أي منها سعة مولد احتياطية.

طريقة عملية لتحديد حجم المولد قبل الطلب

استخدم التسلسل التالي قبل اتخاذ الاختيار النهائي.

1. أدرج كل حمل متوقع. سجل قدرة الدخل المقننة والجهد والطور وطريقة البدء وما إذا كان الحمل مستمرًا أو متقطعًا أو للطوارئ فقط.
2. حدد حالة التشغيل المتزامن. أنشئ الحساب على أساس أكثر فترات التشغيل الواقعية ازدحامًا، وليس أكثرها هدوءًا.
3. حدد أكبر طلب للبدء. افحص الضواغط والمضخات ومحركات الشفط والمناشير ووحدات التبريد وأي معدات تبدأ تحت حمل.
4. افصل الدوائر الأساسية وغير الأساسية. يمكن أن يكون مولد أصغر قابلًا للتطبيق إذا استُبعدت عمدًا التدفئة غير الحرجة والآلات الكبيرة وأحمال الراحة أثناء تشغيل المولد.
5. أتح هامش تشغيل احتياطيًا. اختر سعة يمكنها استيعاب التغيرات العادية في الطلب دون تشغيل مستمر عند حمل مرتفع.
6. تحقق من تصنيف خدمة المولد. يفرض الاستخدام الاحتياطي والطاقة الرئيسية المؤقتة والتشغيل اليومي لساعات طويلة متطلبات مختلفة على المعدات.
7. راجع التركيب كنظام. أكد حجم الكابلات والتأريض وترتيب التحويل وتنسيق القواطع والتهوية ومناولة الوقود والخرج المطلوب أحادي الطور أو ثلاثي الطور.

بالنسبة إلى الورش ثلاثية الطور، فإن توازن الأحمال مهم أيضًا. يمكن أن يتعرض المولد لإجهاد بسبب التوزيع غير المتساوي للأحمال أحادية الطور حتى عندما يبدو إجمالي الطلب المحسوب مقبولًا. وزع الإضاءة ودوائر المقابس والمعدات أحادية الطور على الأطوار حيثما أمكن. يمكن لمصمم كهربائي مؤهل أو مورّد مولدات تحويل جدول المعدات الفعلي إلى تقييم لأحمال البدء والتشغيل.

الطاقة الرئيسية وطاقة الطوارئ قراران مختلفان

يمكن للمولد المستخدم أحيانًا أثناء انقطاعات شبكة المرافق أن يعمل وفق خطة تشغيل أكثر تقييدًا. قد يوقف الموظفون آلات الإنتاج، ويشغلون الإضاءة والتهوية الأساسية، ويحافظون على الأعمال قيد التنفيذ، ويعيدون تشغيل المعدات المختارة بالتتابع. وفق هذا النهج، يمكن لمجموعة توليد بقدرة 22 kVA بإطار مفتوح أن توفر مرونة مفيدة لعملية صغيرة.

تغير الطاقة الرئيسية معيار القرار. إذا كان المولد سيعمل لفترات يومية طويلة، فينبغي أن يأخذ القرار في الاعتبار لوجستيات الوقود وفترات الصيانة والتعرض للضوضاء وإجراءات المشغل وتكلفة التوقف الناتج عن تعطل مصدر واحد. قد لا تكون الوحدة التي تكفي بالكاد من الناحية الكهربائية الخيار الأكثر اقتصادية أو متانة من الناحية التشغيلية.

هناك أيضًا فرق بين الحفاظ على أمان الورشة والحفاظ على إنتاجيتها. قد تحتاج طاقة الطوارئ فقط إلى دعم الإضاءة والأمن ومضخة صغيرة والاتصالات والإيقاف المنضبط. وقد تتطلب استمرارية الإنتاج ضواغط وشفطًا وعناصر تحكم في الآلات ومناولة مواد ومعدات عمليات. حدد الهدف المنطبق قبل مقارنة أحجام مجموعات التوليد.

قرار الشراء في جملة واحدة

اختر مجموعة توليد بقدرة 22 kVA بإطار مفتوح عندما يكون للورشة نمط أحمال مقاس ومدار مع طلب متزامن متواضع ودون معدات محركات كبيرة أو معدات عمليات يجب أن تعمل معًا. انتقل إلى حل طاقة أكبر أو أكثر تخصصًا عندما يعتمد الإنتاج على أحمال بدء ثقيلة أو لحام مستمر أو عمليات قائمة على الحرارة أو إلكترونيات حساسة أو أنظمة مقومات صناعية.

الخطوة التالية الأكثر فائدة هي إعداد جدول أحمال من صفحة واحدة بالاعتماد على لوحات بيانات المعدات الفعلية وتحديد ما الذي يجب أن يستمر في العمل أثناء انقطاع الطاقة. يوضح هذا التمرين الإجابة عادةً قبل شراء مولد وتركيبه وطلب دعم حمل عمل لم يُصمم أصلًا لتحمله.
