هل المحول الجاف أكثر أمانًا من المحول المغمور بالزيت في الأماكن الداخلية؟

بالنسبة لمحطة فرعية داخلية، نادرًا ما تُقيَّم الغرف الكهربائية بناءً على سعر الشراء وحده. إذ يوازن مالك المنشأة أيضًا بين متطلبات الحماية من الحرائق، وتوقعات شركات التأمين، وعواقب انقطاع التيار، وقيود المساحة، وإمكانية الوصول لأعمال الصيانة، والاطمئنان إلى أن العطل لن يتحول إلى حالة طوارئ أوسع في المبنى. وفي هذا السياق، يكون المحول الجاف عمومًا أكثر أمانًا من المحول التقليدي المغمور بالزيت في الأماكن الداخلية لأنه لا يحتوي على زيت عزل معدني قابل للاشتعال.

هذا الاستنتاج مفيد، لكنه غير مكتمل. فـ«الأكثر أمانًا» ليست خاصية مدونة على لوحة البيانات تحسم الاختيار تلقائيًا. كما يمكن لوحدة مغمورة بالزيت ومحددة المواصفات بشكل صحيح، ومركبة في غرفة محولات مخصصة ومناسبة مزودة بالاحتواء والتهوية والفصل وتدابير الحريق، أن تعمل بصورة موثوقة داخل المباني أيضًا. وينبغي أن يستند القرار إلى ملف مخاطر المبنى والتصميم الكامل للتركيب، لا إلى نوع المحول فحسب.

الإجابة المختصرة: لماذا يُفضَّل المحول الجاف عادةً في الأماكن الداخلية

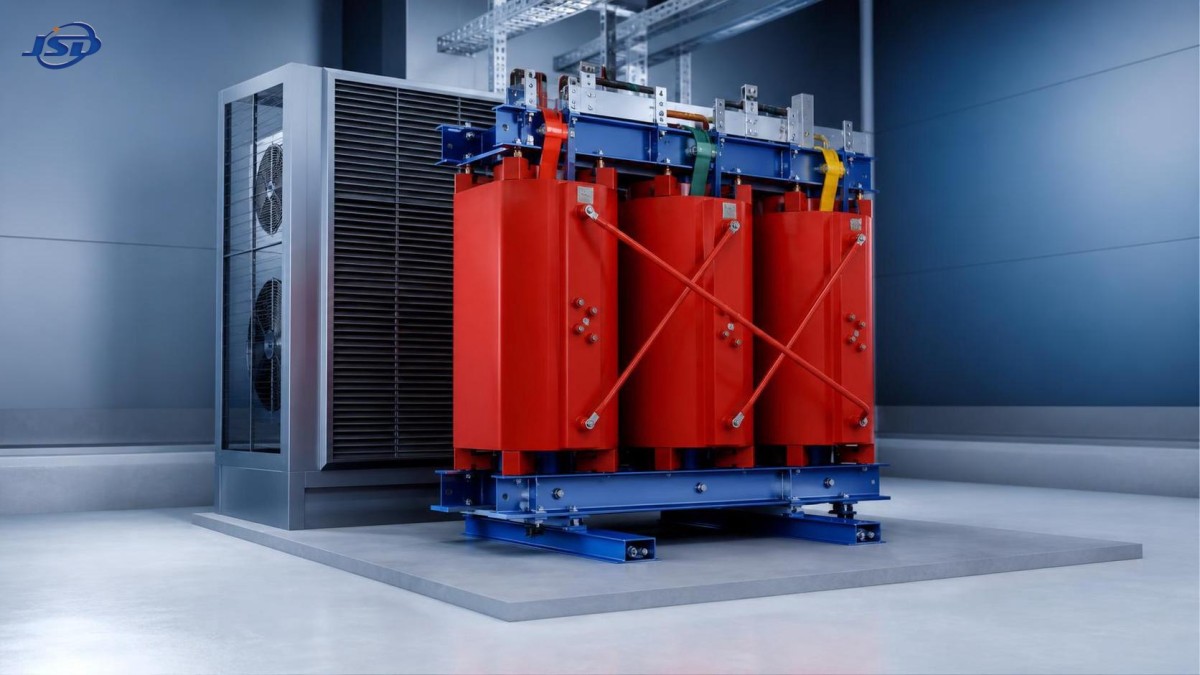

يستخدم المحول من النوع الجاف أنظمة عزل صلبة والهواء، بدلًا من زيت العزل السائل، لعزل ملفاته وتبريدها. وبما أنه لا يحتوي على خزان مملوء بالزيت، فلا يوجد خطر من تسرب الزيت الذي قد يغذي حريقًا أو ينشر سائلًا مشتعلًا في غرفة المحولات. وهذا هو السبب الرئيسي لاختيار الوحدات الجافة بشكل متكرر للتوزيع الداخلي في أبراج المكاتب والمستشفيات والمدارس ومرافق التسوق ومحطات النقل والمجمعات متعددة الاستخدامات.

بالنسبة لصناع القرار، قد يؤثر هذا الجانب الإيجابي في أكثر من المعدات نفسها. فقد يقلل من تعقيد ترتيبات احتواء الزيت، ويخفف القلق بشأن التسرب قرب المناطق المأهولة، ويجعل المناقشات مع مصممي المباني ومهندسي الحريق وشركات التأمين أكثر سهولة. وفي كثير من المشاريع، ينسجم المحول الجاف بصورة أكثر طبيعية مع غرفة كهربائية داخلية قريبة من مركز الأحمال، مما يساعد على تقصير مسارات كابلات الجهد المنخفض.

ومع ذلك، لا يعني النوع الجاف الخلو من المخاطر. فما زالت المحولات تحمل طاقة كهربائية عالية، وتولد حرارة، وقد تتعطل تحت حمل زائد شديد أو انهيار العزل أو التوصيلات الرديئة أو التهوية غير الكافية. ويحتاج المحول الجاف إلى أجهزة حماية ذات مقاسات صحيحة، ومساحة عمل خالية، ومسارات فحص يسهل الوصول إليها، وغرفة مصممة لتصريف الحرارة. ويكون ملف مخاطر الحريق لديه أفضل في كثير من السيناريوهات الداخلية، لكن سلامته تظل معتمدة على هندسة منضبطة.

مخاطر الحريق هي الفارق الأكبر، لكنها ليست الفارق الوحيد

تعتمد المحولات التقليدية المغمورة بالزيت على زيت العزل لتحقيق قوة العزل والتبريد. والزيت المعدني قابل للاشتعال. وإذا تسبب عطل داخلي في حدوث قوس كهربائي، فقد تؤدي الحرارة والغازات الناتجة إلى ضغط كبير داخل الخزان؛ وفي أسوأ الحالات، قد يصبح الزيت والحريق جزءًا من الخطر. لذلك تتطلب التطبيقات الداخلية عادةً تدابير مثل غرفة مقاومة للحريق، أو حاجز احتواء للزيت أو حفرة تجميع، وضوابط للصرف، ومسافات خلوص مناسبة، وأنظمة كشف، وأحيانًا نظام إطفاء ثابت، بحسب اللوائح المحلية وتقييم مخاطر المشروع.

يلغي المحول الجاف عنصر الوقود السائل من هذه المعادلة. وتُختار الأنواع الجافة المصبوبة بالراتنج، على وجه الخصوص، غالبًا عندما تكون خصائص الحريق وانخفاض الدخان والاحتواء البيئي مسائل حساسة. وهذا يجعلها خيارًا مقنعًا للمباني المأهولة والمواقع التي تكون فيها الإخلاء أو استمرارية الخدمة أو ثقة الجمهور مهمة.

ومع ذلك، سيكون من المضلل القول إن كل محول مملوء بالزيت غير مناسب للأماكن الداخلية. إذ يمكن للتصاميم الحديثة المملوءة بالسائل استخدام سوائل عازلة أقل قابلية للاشتعال، بما في ذلك الإسترات الطبيعية أو السوائل القائمة على الزيوت النباتية، والتي توفر نقطة حريق أعلى بكثير من الزيت المعدني القياسي. ويمكنها تحسين ملف مخاطر الحريق لتركيب مملوء بالسائل بشكل ملموس، رغم أنها لا تلغي الحاجة إلى ترتيب داخلي مصمم بعناية هندسية.

مقارنة عملية لاختيار المحولات الداخلية

الجدول هو نقطة بداية، وليس بديلًا عن مراجعة السلامة الكهربائية والوقاية من الحريق. فقد يكون المحول نفسه خيارًا ممتازًا في مبنى خدمات مصنع وخيارًا سيئًا تحت جناح مستشفى. فالسياق يغير الإجابة.

أين تحقق المحولات الجافة أقوى جدوى تجارية

تكون مبررات استخدام المحول الجاف أقوى عندما يجب وضع المحول داخل مبنى مأهول أو قريبًا جدًا منه، وحين يصعب تقبل عواقب حادث حريق. وغالبًا ما تندرج المستشفيات ومراكز البيانات والمباني التجارية الشاهقة والمطارات ومحطات السكك الحديدية والجامعات والمرافق الثقافية ومنشآت البيع بالتجزئة الكبيرة ضمن هذه الفئة. وقد تتميز هذه المواقع بمحدودية الوصول للاستجابة للطوارئ، أو وجود معدات قيمة بالقرب منها، أو وجود أشخاص لا يمكن إخلاؤهم بسرعة.

كما يكون النوع الجاف جذابًا عندما يشكل التعرض البيئي لانسكاب الزيت مشكلة تشغيلية خطيرة. فقد تجعل غرفة معدات في قبو، أو غرفة فوق مساحات إنتاج حساسة، أو منطقة كهربائية مجاورة لبنية تحتية حساسة للمياه، غياب الزيت قرارًا لإدارة المخاطر أكثر منه مجرد تفضيل في المواصفات.

وهناك نقطة عملية أخرى: غالبًا ما تكون الغرف الكهربائية الداخلية محدودة المساحة. ويمكن للمحول الجاف أن يبسط الأعمال المدنية المحيطة لأنه قد لا تكون هناك حاجة إلى حفرة احتواء للزيت. ولا يعني ذلك تلقائيًا أن المساحة الإجمالية أصغر؛ إذ يجب مع ذلك تقييم مسارات التهوية، ومسافات الخلوص المطلوبة للوصول، والمعالجة الصوتية، وأبعاد الغلاف. لكن عبء التنسيق مع المبنى قد يكون أقل.

متى قد تظل الوحدة المغمورة بالزيت الخيار الأفضل

لا تزال المحولات المغمورة بالزيت مستخدمة على نطاق واسع لأنها كفؤة ومتينة وقادرة على تلبية مهام توزيع تتطلب أداءً عاليًا. ففي المصانع الصناعية، وربط الطاقة المتجددة، والمحطات الفرعية للمرافق، والمناجم، ومنشآت البتروكيماويات، والمجمعات التجارية الكبيرة، قد يوفر المحول المملوء بالسائل ملاءمة أفضل، لا سيما عندما يمكن تركيبه في الخارج أو في حجرة محولات مصممة خصيصًا.

تستحق الكفاءة الاهتمام لأن خسائر المحول تستمر كل ساعة تكون فيها الوحدة مزودة بالطاقة. وعلى مدى عمر خدمة طويل، يمكن لفارق صغير في أداء الخسائر أن يؤثر بشكل ملموس في تكاليف التشغيل. كما يمكن للمعدات المملوءة بالسائل أن توفر أداءً حراريًا متينًا عند ارتفاع الأحمال أو صعوبة الظروف المحيطة أو أهمية القدرة على تحمل الحمل الزائد العرضي.

على سبيل المثال، يمكن تهيئة محول توزيع قدرة مغمور بالزيت 15kV/0.4kV باستخدام زيت FR3 النباتي بدلًا من الزيت المعدني التقليدي للمشاريع التي تحتاج إلى خيار عزل سائل أكثر مراعاةً للبيئة. ويغطي نطاق المنتجات تطبيقات 30–5000 kVA، ويعمل بجهد أولي 15 kV مع خيارات ثانوية شائعة 0.4 kV، وهو مصمم لمهام التوزيع في الصناعة والتجارة والطاقة المتجددة والمرافق العامة. ويمكن أن تتجاوز كفاءته المعلنة 99%، بينما يدعم تصميم الملفات النحاسية أحمالًا زائدة قصيرة المدة تصل إلى 150% من السعة المقننة لمدة لا تزيد على ساعتين، بشرط مراقبة درجة حرارة الزيت.

لا تجعل هذه الخصائص منه بديلًا افتراضيًا للنوع الجاف في الأماكن الداخلية. لكنها توضح لماذا لا ينبغي أن تتوقف المقارنة عند «الزيت مقابل عدم وجود زيت». فقد يختار المشروع بصورة منطقية محولًا مملوءًا بسائل أقل قابلية للاشتعال في غرفة داخلية متوافقة مع المتطلبات، عندما تشير السعة والكفاءة والمرونة واقتصاديات التخطيط إلى ذلك.

لا تغفل التهوية: نقطة الفشل الهادئة

تسير قرارات كثيرة بشأن المحولات الداخلية في الاتجاه الخاطئ بعد مرحلة الشراء، عندما تُعامل الغرفة كبقايا معمارية بدلًا من اعتبارها جزءًا من التصميم الحراري. ويطلق كلا نوعي المحولات الخسائر على هيئة حرارة. وإذا لم تستطع هذه الحرارة مغادرة الغرفة، ترتفع درجات حرارة الملفات، ويتقادم العزل بسرعة أكبر، ويختفي هامش التحميل الزائد.

تعتمد المحولات الجافة بشكل خاص على تدفق هواء نظيف وكافٍ. ويمكن أن يقلل تراكم الغبار على الملفات وقنوات التبريد من تبديد الحرارة. وفي البيئات الصناعية الرطبة أو المسببة للتآكل أو المغبرة، يصبح اختيار الغلاف والفحص الدوري أمرين مهمين. وإذا كانت غرفة المحولات مكيفة الهواء، فيجب تصميم نظام HVAC للتعامل مع الحرارة المستمرة للمعدات، وليس فقط لراحة الأشخاص.

تحتاج الوحدات المغمورة بالزيت إلى التهوية أيضًا. ويجب ألا تُحجب المشعات، ويجب أن يكون للهواء الساخن مسار للخروج، وتحتاج الوحدة إلى خلوص كافٍ للفحص والتبريد. فالمسافة الدنيا المحددة عن الجدران ليست مجرد تفصيل للتركيب؛ بل تدعم الأداء الحراري وقابلية الصيانة. وعندما تشترط الشركة المصنعة مسافة لا تقل عن 1.5 متر من الجدار، ينبغي دمج هذا الشرط في تخطيط الغرفة منذ البداية، لا التفاوض على إلغائه أثناء الإنشاء.

أسئلة ينبغي لفريق المشتريات طرحها قبل الاختيار

• من يشغل المبنى، وما الذي يقع أسفل غرفة المحولات أو بجوارها؟ عادةً ما يعزز ارتفاع الإشغال وصعوبة الإخلاء مبررات اختيار النوع الجاف.
• ماذا تنص المتطلبات المحلية الكهربائية ومتطلبات البناء والحريق والتأمين؟ يمكن لمتطلبات IEC والوطنية والبلدية المطبقة أن تحدد إنشاء الغرفة، ومسافات الخلوص، وتصنيفات مقاومة الحريق، واحتواء السوائل، وأنظمة الكشف.
• ما هو ملف الأحمال الفعلي؟ راجع الحمل الأساسي، والطلب الأقصى، والتوسع المستقبلي، والتوافقيات، وتيارات البدء، وفترات الحمل الزائد المتوقعة، بدلًا من الاختيار اعتمادًا على طلب kVA الحالي فقط.
• هل يمكن للغرفة التخلص من الحرارة بصورة موثوقة؟ تأكد من حسابات التهوية الطبيعية أو القسرية، ودرجة الحرارة المحيطة التصميمية، ونظافة هواء السحب، وظروف التشغيل الطارئة.
• ما مستوى الاستمرارية المطلوب؟ ينبغي للمستشفيات ومراكز البيانات وعمليات التصنيع الحيوية النظر في التكرار والمراقبة ونوافذ الصيانة وعزل الأعطال، لا في تقنية المحولات وحدها.
• ماذا يحدث عند وقوع تسرب أو حريق أو عطل؟ ينبغي أن تتناول خطة الاستجابة الموثوقة الاحتواء، والإنذارات، ووصول أفراد الخدمة، ومنطق الإيقاف، ووقت استعادة الخدمة.

منظور تكلفة دورة الحياة أكثر فائدة من منظور سعر الشراء

قد تكون للمحولات الجافة تكلفة معدات أولية أعلى في بعض القدرات، بينما قد تتطلب المحولات المغمورة بالزيت مزيدًا من أعمال الموقع والبنية التحتية للحماية من الحريق عند استخدامها داخل المباني. والمقارنة الوحيدة ذات المعنى هي تكلفة التركيب ودورة الحياة: خسائر المحول، والأعمال المدنية، والتهوية، وتدابير الحريق، واحتياجات الفحص، والصيانة المتوقعة، والتعرض لتكاليف التوقف، وإمكانية الوصول للاستبدال، كلها عناصر يجب أن تدخل في الحساب.

ضع في الاعتبار لوجستيات الاستبدال أيضًا. فقد يحتاج المحول الموجود في غرفة كهربائية في القبو إلى المرور عبر أبواب وممرات ومسارات رفع وفتحات إنشائية لن تكون متاحة بعد بدء تشغيل المبنى. ويمكن أن يصبح المحول الأكثر اقتصادية في عرض الأسعار مكلفًا إذا تطلبت إزالته بعد عشر سنوات أعمالًا كبيرة في المبنى.

بالنسبة للمؤسسات التي تدير مواقع متعددة، يمكن أن يحقق التوحيد القياسي قيمة، لكنه لا ينبغي أن يصبح قاعدة تلقائية. فقد يكون اعتماد المحول الجاف معيارًا منطقيًا للمكاتب والمباني العامة، في حين قد تبرر المواقع الصناعية أو مواقع الطاقة المتجددة عالية السعة استخدام المعدات المغمورة بالزيت مع السائل المناسب وتصميم الحماية الصحيح. وتدعم شركة جينشيدا لتكنولوجيا الطاقة الكهربائية هذا النهج القائم على التطبيق من خلال معدات نقل وتوزيع الطاقة المصممة حول التشغيل الآمن وكفاءة الطاقة والموثوقية طويلة الأمد.

القرار النهائي: أكثر أمانًا في الأماكن الداخلية، ولكن فقط عندما يدعم التركيب ذلك

في معظم البيئات الداخلية المأهولة، يكون المحول الجاف الخيار الافتراضي الأكثر أمانًا لأنه يزيل زيت العزل القابل للاشتعال من الغرفة الكهربائية. وتكون هذه الميزة ذات أهمية خاصة عندما يكون الأشخاص أو العمليات الحيوية أو المساحات الحساسة بيئيًا قريبة. ويمكن أن يبسط إدارة مخاطر الحريق، لكنه لا يلغي أبدًا الحاجة إلى التهوية وتنسيق الحماية والصيانة ومراجعة الامتثال.

لا ينبغي استبعاد المحول المغمور بالزيت لمجرد أن التركيب داخلي. فمع غرفة مصممة لغرضه، ومسافات خلوص مناسبة، واحتواء، واحتياطات للحريق، وربما سائل إستر طبيعي ذي نقطة حريق مرتفعة، يمكن أن يكون حلًا سليمًا وكفؤًا. وينتج أفضل قرار عن مواءمة تقنية المحول مع مخاطر المبنى وسلوك الأحمال والظروف الحرارية وأولويات دورة الحياة. وبالنسبة لقادة الأعمال، فهذا هو الفارق بين شراء محول وتصميم أصل طاقة موثوق.
