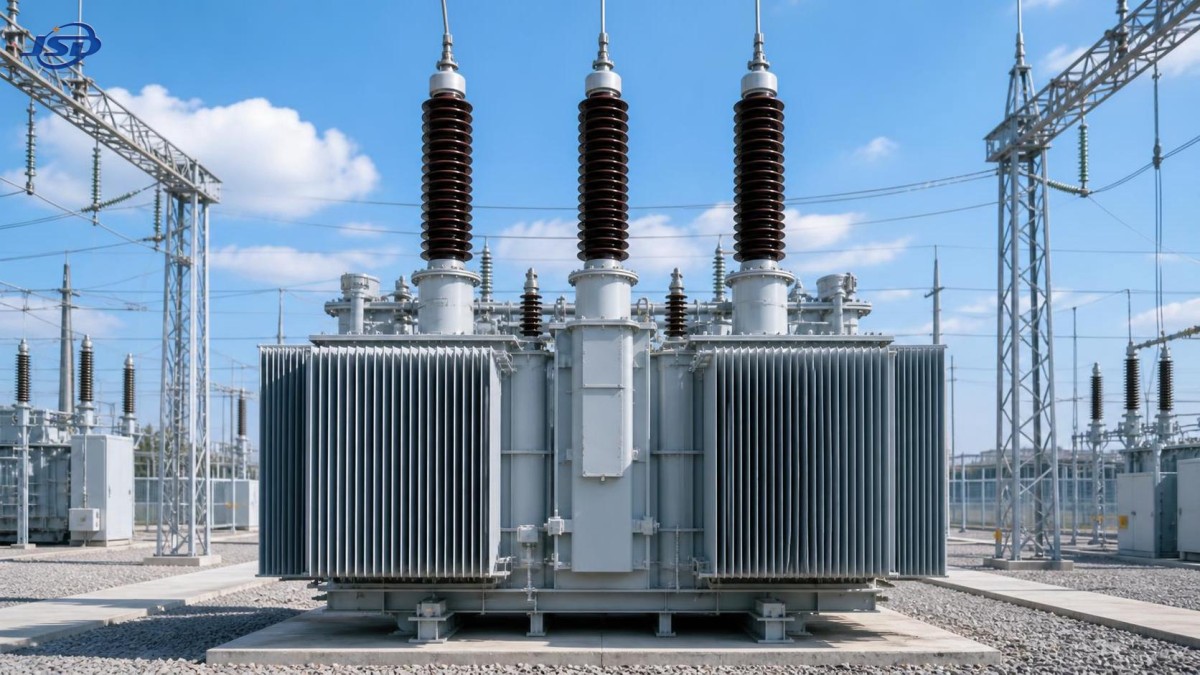

Какой класс изоляции необходимо уточнить у поставщика высоковольтных трансформаторов

При оценке поставщика высоковольтных трансформаторов класс изоляции является одним из первых технических параметров, которые необходимо подтвердить. На первый взгляд это может показаться формальной проверкой, однако на практике данный параметр определяет, как трансформатор будет справляться с нагревом, перегрузками, условиями окружающей среды, старением и обеспечивать надежность в течение длительного срока эксплуатации. Для специалистов, проводящих техническую оценку, речь идет не просто о проверке значения на паспортной табличке. Необходимо убедиться, что изоляционная система правильно соответствует электрической нагрузке проекта, тепловому режиму, условиям установки и применимым стандартам.

Это различие имеет большое значение. Трансформатор может формально соответствовать требованиям по номинальному напряжению и мощности, но при этом оказаться неподходящим, если конструкция изоляции не соответствует реальным условиям эксплуатации. На подстанциях, промышленных предприятиях, объектах возобновляемой энергетики и инфраструктурных проектах недостатки изоляции часто остаются незаметными до тех пор, пока их не выявят нагрев, загрязнение, влага или повторяющиеся циклы нагрузки. К этому моменту затраты уже не ограничиваются заменой оборудования. Они могут включать перебои в работе, задержки при вводе в эксплуатацию и сложный анализ первопричин с участием нескольких заинтересованных сторон.

Поэтому класс изоляции следует рассматривать как предмет инженерного обсуждения с поставщиком, а не просто как термин из каталога.

Что на самом деле означает «класс изоляции» при оценке трансформатора

При выборе трансформатора под классом изоляции часто понимают два тесно связанных понятия. Первое относится к тепловому классу изоляционных материалов, то есть к максимальной температуре, которую изоляционная система может выдерживать непрерывно без недопустимого сокращения срока службы. К распространенным тепловым классам относятся A, E, B, F и H; каждый из них связан с допустимыми температурными пределами для изоляционных материалов.

Второе значение, особенно важное для высоковольтных применений, касается уровня изоляции трансформатора — его способности выдерживать напряжение промышленной частоты, грозовые импульсные напряжения и коммутационные перенапряжения. Техническим специалистам необходимо не смешивать эти понятия. Поставщик может четко указать одно из них, оставив другое подразумеваемым. Подтверждение требуются оба параметра.

При общении с поставщиком высоковольтных трансформаторов уточните, какое определение используется в чертежах, технических паспортах и коммерческих предложениях. Если формулировки расплывчаты, это уже является важным сигналом. Надежные поставщики различают тепловую стойкость и электрическую прочность, поскольку эти характеристики влияют на разные аспекты проверки конструкции.

Почему техническим покупателям следует заранее подтверждать класс изоляции

Решения, связанные с изоляцией, влияют не только на соответствие требованиям. Они определяют запас по превышению температуры трансформатора, срок службы обмоток, требования к техническому обслуживанию и устойчивость к реальным условиям эксплуатации, которые редко остаются идеальными надолго. Например, на прибрежном объекте возможны солевые загрязнения и высокая влажность. На металлургическом предприятии могут присутствовать гармонические искажения, пыль и длительные тяжелые нагрузки. В точке подключения объекта возобновляемой энергетики возможны частые изменения нагрузки и режимы воздействия напряжения, отличающиеся от обычного распределительного фидера.

Если обсуждать класс изоляции только после начала коммерческого сравнения, команды могут сравнивать поставщиков на основе неполных предположений. Два предложения могут выглядеть эквивалентными по номинальной мощности, способу охлаждения и коэффициенту трансформации, но их изоляционные системы могут различаться по тепловому запасу, контролю частичных разрядов или запасу стойкости к импульсным воздействиям. Такая разница способна изменить реальную стоимость оборудования на протяжении всего жизненного цикла.

Раннее подтверждение также упрощает внутреннее рассмотрение предложений. Специалистам по технической оценке часто необходимо обосновать приемлемость определенного поставщика не только с точки зрения цены. Класс изоляции дает конкретную основу для такого решения, поскольку напрямую связан с рисками, сроком эксплуатации и соответствием стандартам.

Основные вопросы, которые следует задать поставщику высоковольтных трансформаторов

Полезный диалог с поставщиком должен выходить за рамки вопроса «Каков класс изоляции?». Более правильный вопрос звучит так: Как была выбрана изоляционная система для данного применения и каким образом она проверяется?

Как минимум техническим специалистам следует подтвердить следующее:

• Тепловой класс изоляционных материалов, используемых в обмотках, барьерах, распорках, выводах и связанных с ними компонентах
• Максимально допустимое превышение температуры при номинальных условиях
• Расчетную температуру окружающей среды, принятую в конструкции
• Диэлектрический уровень изоляции, включая значения выдерживаемого напряжения промышленной частоты и импульсного напряжения
• Применимые стандарты, использованные при проектировании и испытаниях, например требования IEC или IEEE/ANSI, если это актуально
• Относится ли заявленная характеристика изоляции ко всему трансформатору в сборе, а не только к отдельным материалам
• Как способ охлаждения, ожидаемые перегрузки и высота установки влияют на окончательную конструкцию изоляции

Именно здесь многие оценки становятся более содержательными. Поставщика, который может объяснить изоляционную систему с учетом полного теплового пути, диэлектрической структуры и производственного контроля, обычно легче оценить, чем поставщика, опирающегося только на общие номинальные характеристики.

Тепловой класс не равен безопасной рабочей температуре для любого проекта

Одно из распространенных заблуждений состоит в том, что более высокий тепловой класс изоляции автоматически означает более качественный трансформатор. Это не всегда так. Изоляционная система класса F или H может обладать большей тепловой стойкостью, чем система класса B, однако это не означает, что каждому проекту необходим максимально высокий класс. Правильный выбор зависит от фактического режима работы трансформатора.

Например, если ожидается работа трансформатора в горячем корпусе, при переменных промышленных нагрузках или при ограниченном запасе по охлаждению, более высокий тепловой класс может обеспечить ценный дополнительный запас. С другой стороны, если в конструкции используется система материалов более высокого класса, но из-за недостаточного охлаждения или консервативно выбранной мощности оборудование все равно работает близко к тепловым пределам, практическая польза может оказаться меньше ожидаемой.

Поэтому техническим специалистам следует запрашивать не только класс изоляции, но и ожидаемую температуру наиболее нагретой точки, среднее превышение температуры обмотки и принятые предположения по нагрузке. Надежный поставщик высоковольтных трансформаторов должен уметь связать тепловой класс с реальными условиями эксплуатации, а не представлять его как самостоятельное преимущество.

Уровень изоляции должен соответствовать воздействию напряжения в системе, а не только номинальному напряжению

В высоковольтных системах диэлектрический уровень изоляции заслуживает такого же внимания. Трансформатор должен выдерживать нормальное рабочее напряжение, временные перенапряжения и переходные процессы, такие как грозовые импульсы и коммутационные перенапряжения. Если уровень изоляции выбран недостаточно высоким, трансформатор может проходить штатные режимы, но оставаться уязвимым при аварийных воздействиях, которые происходят редко, однако способны вызвать серьезные повреждения.

Специалистам по технической оценке следует подтвердить требуемые проектной спецификацией значения выдерживаемого напряжения и сопоставить их с конструкцией, предлагаемой поставщиком. Это включает линейные выводы, нейтральные точки, если они предусмотрены, воздушные зазоры, пути утечки и внутреннюю координацию изоляции.

Проектам, подключенным к воздушным линиям, открытым подстанциям или расположенным в районах с высокой грозовой активностью, следует уделять этому вопросу особое внимание. В таких случаях координация изоляции с ограничителями перенапряжений и концепцией защиты системы имеет не меньшее значение, чем внутренняя электрическая прочность трансформатора.

Как окружающая среда меняет подход к оценке изоляции

Класс изоляции становится более значимым, если рассматривать его в контексте. Трансформатор, установленный внутри чистого помещения с контролируемой температурой, работает в совершенно иных условиях по сравнению с трансформатором, установленным снаружи во влажной, пыльной, высокогорной или агрессивной среде.

Спросите поставщика, как условия окружающей среды влияют на выбор материалов, расстояния в изоляции, герметизацию и расчетные предположения по охлаждению. На большой высоте эффективность охлаждения может снижаться. Влага способна ускорять деградацию изоляции. Загрязнение может повышать риск поверхностных токов утечки на вводах и внешних изоляционных деталях. Частые тепловые циклы также могут со временем механически нагружать изоляционную систему, особенно в применениях с переменной генерацией или периодическими промышленными процессами.

Технически зрелый поставщик не должен рассматривать класс изоляции как изолированный параметр. Его следует связывать со всей средой применения трансформатора. Такие компании, как Jinshida Electric Power Technology, ориентированные на оборудование для передачи и распределения электроэнергии в сетевых, промышленных, энергетических и инфраструктурных проектах, обычно понимают, что надежность трансформатора является результатом совместного действия конструкции, производственной дисциплины и соответствия условиям применения, а не одного отдельного обозначения.

Какие стандарты следует подтвердить до сравнения поставщиков

При проведении технического поиска и поиске по стандартам именно с этого часто начинается реальный отбор. Необходимо подтвердить, какие стандарты регулируют конструкцию трансформатора, типовые испытания, приемо-сдаточные испытания и проверку изоляции. В зависимости от местоположения проекта и требований владельца это могут быть IEC, IEEE, ANSI или местные требования энергосетевой организации.

Подтверждение характеристик, связанных с изоляцией, должно включать:

• Требования к испытаниям на превышение температуры
• Испытания приложенным напряжением
• Испытания индуцированным напряжением
• Испытания на стойкость к грозовым импульсам
• Предельные значения частичных разрядов, если применимо
• Контроль сопротивления изоляции и процесса сушки

Если поставщик высоковольтных трансформаторов заявляет о соответствии требованиям, уточните, соответствует ли предлагаемая конструкция той же методике испытаний, что предусмотрена проектом. Формулировка имеет значение. «Спроектировано в соответствии с» и «испытано в соответствии с» не всегда означают одно и то же. Командам, проводящим техническую проверку, также следует выяснить, относятся ли представленные протоколы испытаний к идентичной конструкции или только к схожим изделиям.

Качество производства часто говорит больше, чем номинальный класс

Два трансформатора могут использовать изоляционные материалы одного и того же теплового класса, но при этом демонстрировать совершенно разные характеристики в эксплуатации. Разница часто обусловлена контролем процессов: нанесением изоляции на проводники, сушкой, вакуумной обработкой, усилием стяжки, обращением с маслом в масляных трансформаторах, качеством смолы в сухих трансформаторах и контролем загрязнений во время сборки.

Это важное напоминание для квалификации поставщика. Указанный на бумаге класс изоляции не гарантирует целостность изоляции в производстве. Запросите информацию о стабильности процессов, контроле влажности и контрольных точках качества при изготовлении обмоток, сборке магнитопровода и обмоток, а также при финальных испытаниях. Поставщик со строгой системой управления качеством и развитой технической коммуникацией обычно способен четко объяснить эти меры контроля, что помогает снизить неопределенность при оценке.

Предупреждающие признаки при проверке поставщика

Некоторые ответы должны стать поводом для более глубокой проверки. Будьте осторожны, если поставщик:

• Использует термины «класс изоляции» и «уровень изоляции» как взаимозаменяемые без уточнений
• Предоставляет только класс материала, но не объясняет превышение температуры всей системы
• Избегает обсуждения значений выдерживаемого импульсного напряжения или поведения при частичных разрядах
• Не может связать характеристики изоляции с температурой окружающей среды, высотой установки или циклом нагрузки
• Использует формулировки об испытаниях, которые являются слишком общими и не содержат конкретных технических обязательств
• Акцентирует внимание на материалах высокого класса, игнорируя запасы по тепловой конструкции

Ни один из этих пунктов автоматически не означает, что поставщик неприемлем, однако они указывают на необходимость более глубокой технической оценки до утверждения.

Практический способ сравнения поставщиков

Инженерным командам, формирующим сравнительную матрицу, полезно разделить оценку изоляции на три столбца: тепловой класс материалов, диэлектрический уровень изоляции и подтверждающие материалы. Такая структура предотвращает распространенную ошибку — завышенную оценку привычного обозначения класса изоляции при отсутствии проверки того, был ли трансформатор спроектирован и испытан с учетом фактического профиля воздействий в проекте.

Затем свяжите каждый пункт с условиями объекта: ожидаемым характером перегрузок, гармонической обстановкой, способом охлаждения, диапазоном температуры окружающей среды, высотой, уровнем загрязнения и доступностью технического обслуживания. После этого обсуждение с каждым поставщиком высоковольтных трансформаторов становится гораздо более конкретным. Вы уже не сравниваете общие заявления, а оцениваете соответствие условиям применения.

Что следует установить перед переходом к следующему этапу

Класс изоляции — это не второстепенная строка в спецификации. Это один из наиболее наглядных показателей того, является ли конструкция трансформатора надежной, правильно спроектированной и соответствующей реальным условиям проекта. Специалисты по технической оценке должны подтвердить как тепловой класс изоляции, так и диэлектрический уровень изоляции, а затем проверить, чем эти значения подтверждаются с точки зрения проектных предпосылок, производственных процессов и стандартов испытаний.

На рынке, где многие изделия на первый взгляд кажутся похожими, именно здесь опытные специалисты часто отделяют приемлемые предложения от рискованных. Лучшие обсуждения с поставщиками редко бывают самыми короткими; это те обсуждения, в которых класс изоляции естественным образом приводит к более глубокому разговору о превышении температуры, стойкости к импульсным воздействиям, окружающей среде, контроле качества и ожидаемом сроке службы. Именно такой разговор необходимо провести до окончательного выбора поставщика.
