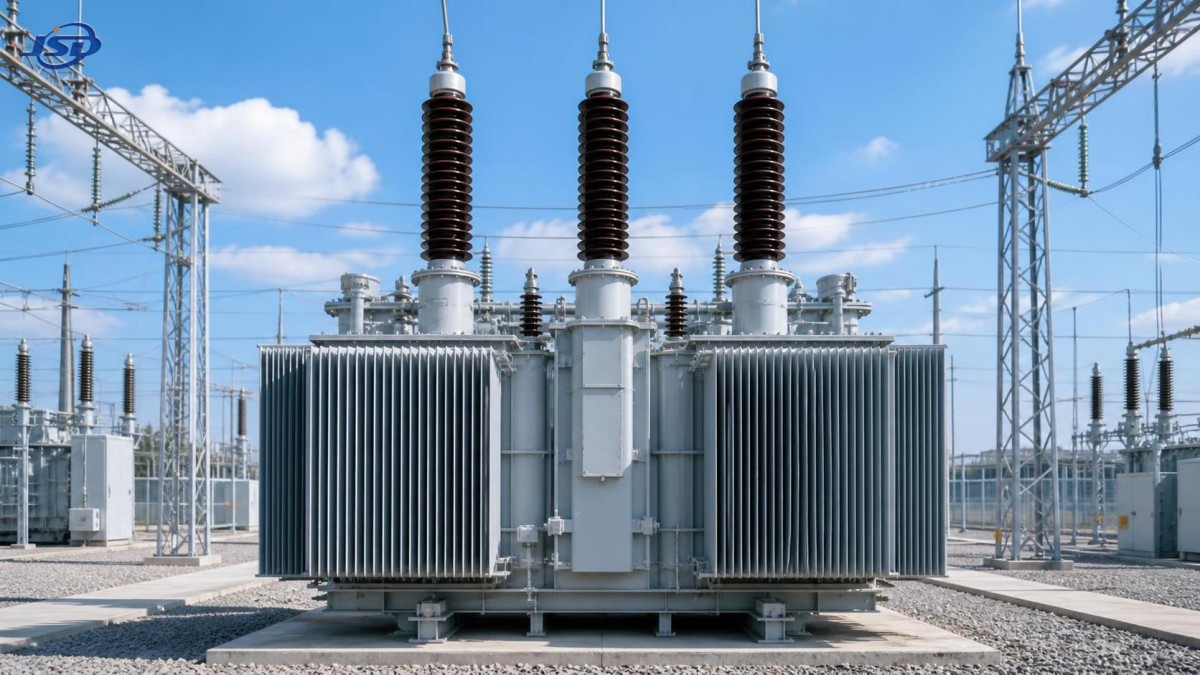

ما فئة العزل التي يجب تأكيدها مع مورّد محولات الجهد العالي

عند تقييم مورد محولات الجهد العالي، تُعد فئة العزل إحدى أولى النقاط الفنية التي ينبغي التأكد منها. قد تبدو كأنها مجرد خانة أساسية في قائمة التحقق، لكنها عمليًا تحدد كيفية تعامل المحول مع الحرارة، والأحمال الزائدة، والظروف المحيطة، والتقادم، والموثوقية على المدى الطويل. وبالنسبة إلى فرق التقييم الفني، لا يتعلق الأمر بمجرد قراءة قيمة مدونة على لوحة البيانات، بل بالتحقق من توافق نظام العزل بشكل صحيح مع المتطلبات الكهربائية للمشروع، والملف الحراري، وبيئة التركيب، والمعايير المعمول بها.

وهذا التمييز مهم. فقد يستوفي المحول متطلبات الجهد والقدرة المقننة على الورق، لكنه يظل غير مناسب إذا لم يتوافق تصميم العزل مع ظروف التشغيل الفعلية. ففي المحطات الفرعية، والمصانع الصناعية، ومنشآت الطاقة المتجددة، ومشروعات البنية التحتية، غالبًا ما يظل ضعف العزل غير ظاهر إلى أن تكشفه الحرارة أو التلوث أو الرطوبة أو دورات التحميل المتكررة. وعندئذٍ لا تقتصر التكلفة على الاستبدال، بل قد تشمل انقطاعات الخدمة، وتأخيرات التشغيل، أو تحليلات معقدة للأسباب الجذرية تشمل عدة أطراف معنية.

ولهذا السبب، ينبغي التعامل مع فئة العزل باعتبارها موضوعًا هندسيًا يجب مناقشته مع المورد، وليس مجرد مصطلح وارد في الكتالوج.

ما المقصود فعليًا بـ«فئة العزل» عند تقييم المحولات؟

في اختيار المحولات، غالبًا ما تُفهم فئة العزل بطريقتين مترابطتين إلى حد كبير. تشير إحداهما إلى الفئة الحرارية للمواد العازلة، أي أقصى درجة حرارة يمكن لنظام العزل تحملها بشكل مستمر دون فقدان غير مقبول في العمر الافتراضي. وتشمل الفئات الحرارية الشائعة A وE وB وF وH، وترتبط كل منها بحدود درجات الحرارة المسموح بها للمواد العازلة.

أما المعنى الثاني، ولا سيما في تطبيقات الجهد العالي، فيتعلق بـمستوى عزل المحول، أي قدرته على تحمل جهد تردد القدرة، وجهد نبضة البرق، والارتفاعات المفاجئة الناتجة عن عمليات الفصل والتوصيل. وينبغي للفرق الفنية توخي الحذر وعدم الخلط بين هذين المفهومين. فقد يذكر المورد أحدهما بوضوح ويترك الآخر ضمنيًا، إلا أن كليهما يحتاج إلى التأكيد.

عند التحدث مع مورد محولات الجهد العالي، اسأل عن التعريف الذي يستخدمه في الرسومات، ونشرات البيانات، وعروض الأسعار. وإذا كان التواصل غامضًا، فهذه إشارة مفيدة بحد ذاتها. فالموردون الواضحون يميزون بين التحمل الحراري وقدرة تحمل العزل الكهربائي، لأن كلًا منهما يؤثر في جوانب مختلفة من التحقق من التصميم.

لماذا ينبغي على المشترين الفنيين تأكيد فئة العزل مبكرًا؟

تؤثر قرارات العزل في أكثر من مجرد الامتثال للمتطلبات. فهي تؤثر في هامش ارتفاع درجة حرارة المحول، وعمر الملفات، ومتطلبات الصيانة، والقدرة على تحمل ظروف الموقع التي نادرًا ما تظل مثالية لفترة طويلة. فعلى سبيل المثال، قد يواجه مشروع ساحلي تلوثًا بالملح ورطوبة. وقد يتعرض مصنع للصلب لتشوهات توافقية، وغبار، وأحمال ثقيلة مستمرة. كما قد تواجه نقطة ربط للطاقة المتجددة تغيرًا متكررًا في الحمل وأنماط إجهاد للجهد تختلف عن تلك الموجودة في مغذٍ تقليدي لشبكة المرافق.

إذا نوقشت فئة العزل فقط بعد بدء المقارنة التجارية، فقد تجد الفرق نفسها تقارن بين الموردين استنادًا إلى افتراضات غير مكتملة. قد تبدو عروضتان متماثلتين من حيث السعة المقننة، وطريقة التبريد، ونسبة الجهد، بينما تختلف أنظمة العزل لديهما في الاحتياطي الحراري، والتحكم في التفريغ الجزئي، أو هوامش تحمل النبضات. ويمكن لهذا الفرق أن يغير القيمة الفعلية للمعدات طوال دورة حياتها.

كما أن التأكيد المبكر يسهل المراجعة الداخلية. فكثيرًا ما يحتاج المقيّمون الفنيون إلى تبرير قبول مورد معين بما يتجاوز السعر. وتوفر فئة العزل أساسًا ملموسًا لهذا الحكم، لأنها ترتبط مباشرة بالمخاطر، والعمر التشغيلي، والتوافق مع المعايير.

الأسئلة الأساسية التي ينبغي طرحها على مورد محولات الجهد العالي

يتجاوز النقاش المفيد مع المورد سؤال «ما فئة العزل؟». أما السؤال الأفضل فهو: كيف تم اختيار نظام العزل لهذا التطبيق، وكيف يتم التحقق منه؟

وينبغي للفرق الفنية، كحد أدنى، التأكد مما يلي:

• الفئة الحرارية للمواد العازلة المستخدمة في الملفات، والحواجز، والفواصل، والموصلات، والمكونات المرتبطة بها
• أقصى ارتفاع مسموح لدرجة الحرارة في ظل الظروف المقننة
• درجة الحرارة المحيطة المرجعية المفترضة في التصميم
• مستوى العزل الكهربائي، بما في ذلك قيم تحمل جهد تردد القدرة وتحمل النبضات
• المعايير المعمول بها والمستخدمة في التصميم والاختبار، مثل أطر IEC أو IEEE/ANSI عند الاقتضاء
• ما إذا كان أداء العزل المذكور ينطبق على مجموعة المحول الكاملة، وليس على المواد الفردية فقط
• كيفية تأثير طريقة التبريد، وتوقعات الحمل الزائد، وارتفاع موقع التركيب عن سطح البحر في تصميم العزل النهائي

وهنا تصبح كثير من التقييمات أكثر دلالة. فعادةً ما يكون تقييم المورد القادر على شرح نظام العزل من حيث المسار الحراري الكامل، والبنية العازلة كهربائيًا، وضوابط التصنيع، أسهل من تقييم مورد يعتمد فقط على التصنيفات العامة.

الفئة الحرارية ليست هي نفسها درجة حرارة التشغيل الآمنة في كل مشروع

من المفاهيم الشائعة الخاطئة افتراض أن ارتفاع الفئة الحرارية للعزل يعني تلقائيًا الحصول على محول أفضل. وهذا ليس صحيحًا دائمًا. فقد يوفر نظام عزل من الفئة F أو H قدرة أكبر على التحمل الحراري مقارنةً بالفئة B، لكن هذا لا يعني أن كل مشروع يحتاج إلى أعلى فئة متاحة. فالاختيار الصحيح يعتمد على كيفية تشغيل المحول فعليًا.

فعلى سبيل المثال، إذا كان من المتوقع تشغيل المحول داخل حاوية ساخنة، أو تحت أحمال صناعية متغيرة، أو مع هامش تبريد محدود، فقد توفر الفئة الحرارية الأعلى احتياطيًا مفيدًا. ومن ناحية أخرى، إذا استخدم التصميم نظام مواد من فئة أعلى لكنه لا يزال يعمل بالقرب من الحدود الحرارية بسبب عدم كفاية التبريد أو اختيار مقاس محافظ، فقد تكون الفائدة العملية أقل من المتوقع.

ولهذا ينبغي للفرق الفنية ألا تسأل عن فئة العزل فقط، بل أيضًا عن درجة حرارة النقطة الأكثر سخونة المتوقعة، ومتوسط ارتفاع درجة حرارة الملفات، وافتراضات التحميل. وينبغي لمورد موثوق لمحولات الجهد العالي أن يكون قادرًا على ربط الفئة الحرارية بظروف التشغيل الفعلية، بدلًا من عرضها كنقطة بيع مستقلة.

يجب أن يتوافق مستوى العزل مع إجهاد جهد النظام، وليس مع الجهد المقنن فقط

في أنظمة الجهد العالي، يستحق مستوى العزل الكهربائي الاهتمام نفسه. فيجب أن يتحمل المحول جهد التشغيل العادي، والجهود الزائدة المؤقتة، والأحداث العابرة مثل نبضات البرق والارتفاعات المفاجئة الناتجة عن عمليات الفصل والتوصيل. وإذا كان مستوى العزل محددًا بأقل من المطلوب، فقد يجتاز المحول الظروف الاعتيادية لكنه يظل عرضة للخطر أثناء أحداث الاضطراب التي تحدث أحيانًا فقط، لكنها قد تسبب أضرارًا جسيمة.

وينبغي للمقيّمين الفنيين التأكد من قيم التحمل المقننة التي يتطلبها مخطط المشروع، ومقارنتها بالتصميم الذي يقدمه المورد. ويشمل ذلك أطراف الخط، ونقاط التعادل عند الاقتضاء، ومسافات الخلوص، ومسافات الزحف، وتنسيق العزل الداخلي.

وينبغي للمشروعات المتصلة بخطوط هوائية، أو بمحطات فرعية مكشوفة، أو الواقعة في مناطق تشهد نشاطًا قويًا للبرق، أن تولي هذا الجانب عناية خاصة. ففي هذه الحالات، لا يقل تنسيق العزل مع مانعات الصواعق وفلسفة حماية النظام أهمية عن قوة العزل الداخلية للمحول.

كيف تغير البيئة المحيطة مناقشة العزل؟

تصبح فئة العزل أكثر أهمية عند وضعها في سياقها الصحيح. فالمحول المركب داخل غرفة كهربائية نظيفة ومضبوطة الحرارة يواجه ظروفًا مختلفة عن محول مركب في بيئة خارجية رطبة أو مغبرة أو مرتفعة الارتفاع أو مسببة للتآكل.

اسأل المورد عن تأثير الظروف البيئية في اختيار المواد، ومسافات العزل، وعمليات الإحكام، وافتراضات التبريد. فقد يؤدي الارتفاع الكبير إلى خفض كفاءة التبريد. ويمكن للرطوبة أن تسرّع تدهور العزل. كما قد يزيد التلوث من خطر تسرب التيار السطحي على العوازل الاختراقية وأجزاء العزل الخارجية. وقد تتسبب دورات التغير الحراري المتكررة في إجهاد نظام العزل ميكانيكيًا بمرور الوقت، ولا سيما في التطبيقات التي تتضمن توليدًا متغيرًا أو عمليات صناعية متقطعة.

ينبغي للمورد الناضج فنيًا ألا يتعامل مع فئة العزل باعتبارها معلمة منفصلة. بل يجب ربطها ببيئة التطبيق الكاملة للمحول. وتدرك شركات مثل Jinshida Electric Power Technology، التي تركز على معدات نقل وتوزيع الطاقة المستخدمة في الشبكات، والتطبيقات الصناعية، والطاقة الجديدة، والبنية التحتية، عادةً أن موثوقية المحول هي نتيجة لتكامل التصميم، والانضباط التصنيعي، وملاءمة التطبيق، وليس نتيجة ملصق واحد فقط.

المعايير التي ينبغي تأكيدها قبل مقارنة الموردين

في عمليات البحث الفنية القائمة على المعايير، غالبًا ما تبدأ عملية الفرز الفعلية هنا. تأكد من المعايير التي تحكم تصميم المحول، واختبارات النوع، والاختبارات الروتينية، والتحقق من العزل. وبحسب موقع المشروع ومتطلبات المالك، قد يشمل ذلك معايير IEC أو IEEE أو ANSI أو مواصفات شبكة الكهرباء المحلية.

وينبغي أن يشمل التحقق المتعلق بالعزل ما يلي:

• متطلبات اختبار ارتفاع درجة الحرارة
• اختبارات الجهد المطبق
• اختبارات الجهد المستحث
• اختبارات تحمل نبضات البرق
• حدود التفريغ الجزئي عند الاقتضاء
• ضوابط مقاومة العزل وعملية التجفيف

إذا ذكر مورد محولات الجهد العالي الامتثال، فاسأل عما إذا كان التصميم المعروض يتبع فلسفة الاختبار نفسها التي يتطلبها المشروع. فالصياغة مهمة؛ إذ إن عبارة «مصمم وفقًا لـ» لا تعني دائمًا الشيء نفسه الذي تعنيه عبارة «مختبر وفقًا لـ». كما ينبغي لفرق المراجعة الفنية التحقق مما إذا كانت تقارير الاختبار تشير إلى تصميمات مطابقة تمامًا أم إلى تصميمات مشابهة فقط.

غالبًا ما تكشف جودة التصنيع أكثر مما تكشفه الفئة الاسمية

يمكن لمحولين استخدام مواد عازلة من الفئة الحرارية نفسها، ومع ذلك يقدمان أداءً مختلفًا جدًا في الموقع. وغالبًا ما يعود الفرق إلى التحكم في العمليات، مثل تطبيق عزل الموصلات، ومعالجة التجفيف، والمعالجة بالتفريغ، وضغط التثبيت، ومعالجة الزيت في الوحدات المغمورة بالزيت، وجودة الراتنج في الوحدات الجافة، والتحكم في التلوث أثناء التجميع.

وهذا تذكير مهم عند تأهيل الموردين. فوجود فئة العزل على الورق لا يضمن سلامة العزل أثناء الإنتاج. اسأل عن اتساق العمليات، وإدارة الرطوبة، ونقاط مراقبة الجودة أثناء لف الملفات، وتجميع القلب والملفات، والاختبار النهائي. وعادةً ما يستطيع المورد الذي يمتلك نظامًا صارمًا لإدارة الجودة وتواصلًا فنيًا قويًا شرح هذه الضوابط بوضوح، مما يساعد على تقليل عدم اليقين أثناء التقييم.

إشارات التحذير أثناء مراجعة المورد

ينبغي أن تدفع بعض الردود إلى إجراء تدقيق أعمق. توخَّ الحذر إذا كان المورد:

• يستخدم مصطلحي فئة العزل ومستوى العزل بالتبادل دون توضيح
• يقدم فئة المواد فقط دون شرح كامل لارتفاع درجة حرارة النظام
• يتجنب مناقشة قيم تحمل النبضات أو سلوك التفريغ الجزئي
• لا يستطيع ربط أداء العزل بدرجة الحرارة المحيطة أو الارتفاع عن سطح البحر أو دورة الحمل
• يقدم صياغة اختبار عامة لكنها غير حاسمة من الناحية الفنية
• يركز على المواد ذات الفئة العالية مع تجاهل هوامش التصميم الحراري

لا تؤدي أي من هذه النقاط تلقائيًا إلى استبعاد المورد، لكنها تشير إلى ضرورة التعمق في التقييم الفني قبل الموافقة.

طريقة عملية لمقارنة الموردين

بالنسبة إلى الفرق الهندسية التي تنشئ مصفوفة للمقارنة، من المفيد تقسيم مراجعة العزل إلى ثلاثة أعمدة: الفئة الحرارية للمواد، ومستوى العزل الكهربائي، وأدلة التحقق. ويمنع هذا الهيكل خطأً شائعًا يتمثل في إعطاء قيمة مفرطة لتصنيف عزل مألوف، مع إغفال ما إذا كان المحول قد صُمم واختُبر وفق ملف الإجهاد الفعلي للمشروع.

ثم اربط كل عنصر بظروف الموقع: نمط الحمل الزائد المتوقع، والبيئة التوافقية، وطريقة التبريد، ونطاق درجة الحرارة المحيطة، والارتفاع، ومستوى التلوث، وإمكانية الوصول لأعمال الصيانة. وبعد ذلك يصبح النقاش مع كل مورد لمحولات الجهد العالي أكثر تحديدًا بكثير. فلن تعود تقارن ادعاءات عامة، بل ستقارن مدى ملاءمة التطبيق.

ما الذي ينبغي استنتاجه قبل الانتقال إلى المرحلة التالية؟

فئة العزل ليست بندًا ثانويًا في المواصفات. فهي إحدى أوضح المؤشرات على ما إذا كان تصميم المحول متينًا، ومصممًا هندسيًا على النحو المناسب، ومتوافقًا مع ظروف المشروع الفعلية. وينبغي للعاملين في التقييم الفني تأكيد كل من فئة العزل الحراري ومستوى العزل الكهربائي، ثم التحقق من كيفية دعم هذه القيم من خلال افتراضات التصميم، وعمليات التصنيع، ومعايير الاختبار.

في سوق تبدو فيه كثير من المنتجات متشابهة للوهلة الأولى، غالبًا ما يكون هذا هو الجانب الذي يميز فيه المقيّمون ذوو الخبرة بين العروض المقبولة والعروض المحفوفة بالمخاطر. ونادرًا ما تكون أفضل المناقشات مع الموردين هي الأقصر؛ بل هي تلك التي تقود فيها فئة العزل بصورة طبيعية إلى نقاش أعمق حول ارتفاع درجة الحرارة، وتحمل الارتفاعات المفاجئة، والبيئة، ومراقبة الجودة، والعمر التشغيلي المتوقع. وهذا هو النقاش الذي يستحق إجراؤه قبل اتخاذ أي قرار نهائي بشأن اختيار المورد.
