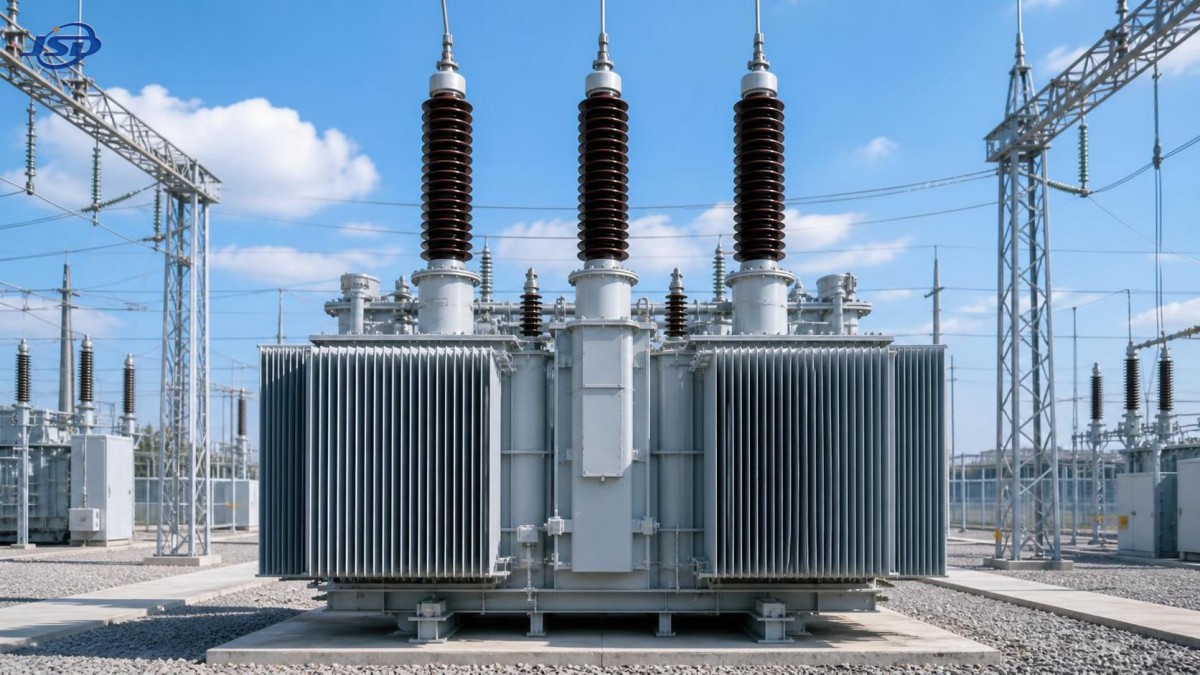

Qué clase de aislamiento debe confirmarse con un proveedor de transformadores de alta tensión

Al evaluar un proveedor de transformadores de alta tensión, la clase de aislamiento es uno de los primeros puntos técnicos que vale la pena confirmar. Suena como una casilla de verificación básica, pero en la práctica determina cómo el transformador maneja el calor, las sobrecargas, las condiciones ambientales, el envejecimiento y la fiabilidad a largo plazo. Para los equipos de evaluación técnica, esto no se trata solo de leer un valor en la placa de características. Se trata de verificar si el sistema de aislamiento está correctamente adaptado a la carga eléctrica, el perfil térmico, el entorno de instalación y las normas aplicables del proyecto.

Esa distinción es importante. Un transformador puede cumplir con los requisitos nominales de tensión y potencia en el papel, pero aun así ser una mala elección si el diseño de aislamiento no se alinea con las condiciones reales de operación. En subestaciones, plantas industriales, instalaciones de energía renovable y proyectos de infraestructura, la debilidad del aislamiento a menudo permanece invisible hasta que el calor, la contaminación, la humedad o los ciclos de carga repetidos la exponen. Para entonces, el costo ya no se limita al reemplazo. Puede implicar cortes de energía, retrasos en la puesta en marcha o un análisis de causa raíz difícil entre múltiples partes interesadas.

Por esa razón, la clase de aislamiento debe tratarse como una discusión de ingeniería con el proveedor, no como un término de catálogo.

Qué significa realmente “clase de aislamiento” en la evaluación de transformadores

En la selección de transformadores, la clase de aislamiento a menudo se entiende de dos maneras estrechamente relacionadas. Una se refiere a la clase térmica de los materiales aislantes, es decir, la temperatura máxima que el sistema de aislamiento puede soportar de forma continua sin una pérdida inaceptable de vida útil. Las clases térmicas comunes incluyen A, E, B, F y H, cada una vinculada a límites de temperatura permitidos para los materiales aislantes.

El segundo significado, especialmente en aplicaciones de alta tensión, se refiere al nivel de aislamiento del transformador: su capacidad para soportar la tensión de frecuencia industrial, la tensión de impulso por rayo y las sobretensiones de maniobra. Los equipos técnicos deben tener cuidado de no mezclar estas ideas. Un proveedor puede indicar una claramente y dejar la otra implícita. Ambas necesitan confirmación.

Al hablar con un proveedor de transformadores de alta tensión, pregunte qué definición están utilizando en los planos, las hojas de datos y las cotizaciones. Si la comunicación es vaga, eso ya es una señal útil. Los proveedores claros distinguen la resistencia térmica de la capacidad de soporte dieléctrico porque afectan diferentes partes de la verificación del diseño.

Por qué los compradores técnicos deberían confirmar la clase de aislamiento temprano

Las decisiones de aislamiento influyen en más que el cumplimiento normativo. Afectan el margen de aumento de temperatura del transformador, la vida útil del devanado, las expectativas de mantenimiento y la tolerancia a las realidades del sitio que rara vez se mantienen ideales por mucho tiempo. Un proyecto costero, por ejemplo, puede enfrentar contaminación por sal y humedad. Una planta siderúrgica puede presentar distorsión armónica, polvo y una carga pesada sostenida. Un punto de conexión de energía renovable puede experimentar variaciones de carga frecuentes y patrones de tensión diferentes a los de un alimentador de servicios públicos convencional.

Si la clase de aislamiento se discute solo después de que comienza la comparación comercial, los equipos pueden terminar comparando proveedores sobre suposiciones incompletas. Dos ofertas pueden parecer equivalentes en capacidad nominal, método de enfriamiento y relación de tensión, mientras que sus sistemas de aislamiento difieren en la reserva térmica, el control de descargas parciales o los márgenes de resistencia a impulsos. Esa brecha puede cambiar el verdadero valor del ciclo de vida del equipo.

La confirmación temprana también facilita la revisión interna. Los evaluadores técnicos a menudo necesitan justificar por qué un proveedor en particular es aceptable más allá del precio. La clase de aislamiento proporciona una base concreta para ese juicio porque se conecta directamente con el riesgo, la vida operativa y la conformidad con las normas.

Las preguntas clave para hacer a un proveedor de transformadores de alta tensión

Una conversación útil con un proveedor va más allá de “¿Cuál es la clase de aislamiento?”. La mejor pregunta es: ¿Cómo se seleccionó el sistema de aislamiento para esta aplicación y cómo se verifica?

Como mínimo, los equipos técnicos deben confirmar lo siguiente:

• La clase térmica de los materiales aislantes utilizados en devanados, barreras, espaciadores, conductores y componentes asociados
• El aumento de temperatura máximo permitido en condiciones nominales
• La temperatura ambiente de referencia asumida en el diseño
• El nivel de aislamiento dieléctrico, incluidos los valores de resistencia a la tensión de frecuencia industrial y a impulsos
• Las normas aplicables utilizadas para el diseño y las pruebas, como los marcos IEC o IEEE/ANSI cuando corresponda
• Si el rendimiento de aislamiento declarado se aplica al conjunto completo del transformador, no solo a materiales individuales
• Cómo el método de enfriamiento, la expectativa de sobrecarga y la altitud de instalación afectan el diseño final del aislamiento

Aquí es donde muchas evaluaciones se vuelven más significativas. Un proveedor que puede explicar el sistema de aislamiento en relación con la ruta térmica completa, la estructura dieléctrica y los controles de fabricación suele ser más fácil de evaluar que uno que se basa solo en clasificaciones genéricas.

La clase térmica no es lo mismo que la temperatura de operación segura en todos los proyectos

Un malentendido común es asumir que una clase térmica de aislamiento más alta significa automáticamente un mejor transformador. No siempre es así. Un sistema de aislamiento Clase F o Clase H puede ofrecer una mayor resistencia térmica que la Clase B, pero eso no significa que todos los proyectos necesiten la clase más alta disponible. La elección correcta depende de cómo funcionará realmente el transformador.

Por ejemplo, si se espera que el transformador funcione en un recinto caliente, bajo cargas industriales fluctuantes o con un margen de enfriamiento limitado, una clase térmica más alta puede proporcionar una valiosa reserva. Por otro lado, si el diseño utiliza un sistema de materiales de clase superior pero aún opera cerca de los límites térmicos debido a un enfriamiento inadecuado o un dimensionamiento conservador, el beneficio práctico puede ser menor de lo esperado.

Por eso, los equipos técnicos deben preguntar no solo por la clase de aislamiento, sino también por la temperatura esperada del punto más caliente, el aumento de temperatura promedio del devanado y las suposiciones de carga. Un proveedor de transformadores de alta tensión creíble debería poder relacionar la clase térmica con las condiciones reales de operación, en lugar de presentarla como un punto de venta independiente.

El nivel de aislamiento debe coincidir con la tensión del sistema, no solo con la tensión nominal

En sistemas de alta tensión, el nivel de aislamiento dieléctrico merece la misma atención. El transformador debe soportar la tensión de operación normal, las sobretensiones temporales y los eventos transitorios como impulsos de rayo y sobretensiones de maniobra. Si el nivel de aislamiento está subespecificado, el transformador puede pasar las condiciones de rutina, pero seguir siendo vulnerable durante eventos de perturbación que ocurren solo ocasionalmente y que, sin embargo, causan daños graves.

Los evaluadores técnicos deben confirmar los valores de resistencia nominal requeridos por la especificación del proyecto y compararlos con el diseño ofrecido por el proveedor. Esto incluye terminales de línea, puntos neutros cuando corresponda, distancias de aislamiento, distancias de fuga y coordinación de aislamiento interno.

Los proyectos conectados a líneas aéreas, subestaciones expuestas o áreas con alta actividad de rayos deben tener especial cuidado aquí. En estos casos, la coordinación del aislamiento con pararrayos y la filosofía de protección del sistema es tan importante como la resistencia del aislamiento interno del transformador.

Cómo el entorno cambia la discusión sobre el aislamiento

La clase de aislamiento se vuelve más significativa cuando se contextualiza. Un transformador instalado en el interior, en una sala eléctrica limpia y con temperatura controlada, se enfrenta a una realidad diferente a la de uno instalado al aire libre en un ambiente húmedo, polvoriento, de gran altitud o corrosivo.

Pregunte al proveedor cómo las condiciones ambientales afectan la elección del material, el espaciado del aislamiento, el sellado y las suposiciones de enfriamiento. La gran altitud puede reducir la eficiencia del enfriamiento. La humedad puede acelerar la degradación del aislamiento. La contaminación puede aumentar el riesgo de fuga superficial en los bujes y las partes de aislamiento externo. El ciclo térmico frecuente también puede estresar el sistema de aislamiento mecánicamente con el tiempo, especialmente en aplicaciones con generación variable o procesos industriales intermitentes.

Un proveedor técnicamente maduro no debe tratar la clase de aislamiento como un parámetro aislado. Debe estar vinculado al entorno de aplicación completo del transformador. Empresas como Jinshida Electric Power Technology, que se centran en equipos de transmisión y distribución de energía para redes eléctricas, industrias, nuevas energías e infraestructura, suelen entender que la fiabilidad del transformador es el resultado del diseño, la disciplina de fabricación y la adecuación a la aplicación trabajando juntos, no solo una etiqueta.

Normas a confirmar antes de comparar proveedores

Para búsquedas técnicas y basadas en normas, aquí es donde a menudo comienza la selección real. Confirme qué normas rigen el diseño del transformador, las pruebas de tipo, las pruebas de rutina y la verificación del aislamiento. Dependiendo de la ubicación del proyecto y los requisitos del propietario, esto puede involucrar especificaciones IEC, IEEE, ANSI o de la red local.

La confirmación relacionada con el aislamiento debe incluir:

• Requisitos de la prueba de aumento de temperatura
• Pruebas de tensión aplicada
• Pruebas de tensión inducida
• Pruebas de resistencia a impulsos de rayo
• Límites de descargas parciales cuando corresponda
• Controles de resistencia de aislamiento y proceso de secado

Si un proveedor de transformadores de alta tensión declara cumplimiento, pregunte si el diseño ofrecido sigue la misma filosofía de prueba que el requisito del proyecto. La redacción es importante. “Diseñado según” y “probado según” no siempre son lo mismo. Los equipos de revisión técnica también deben verificar si los informes de prueba se refieren a diseños idénticos o solo similares.

La calidad de fabricación a menudo dice más que la clase nominal

Dos transformadores pueden usar materiales aislantes de la misma clase térmica y aún así funcionar de manera muy diferente en el campo. La diferencia a menudo proviene del control del proceso: aplicación del aislamiento del conductor, tratamiento de secado, procesamiento al vacío, presión de sujeción, manejo del aceite para unidades sumergidas en aceite, calidad de la resina para unidades de tipo seco y control de contaminación durante el ensamblaje.

Este es un recordatorio importante para la calificación de proveedores. La clase de aislamiento en el papel no garantiza la integridad del aislamiento en la producción. Pregunte sobre la consistencia del proceso, la gestión de la humedad y los puntos de control de calidad durante el bobinado, el ensamblaje del núcleo y la bobina, y las pruebas finales. Un proveedor con un sistema de gestión de calidad riguroso y una comunicación técnica sólida generalmente puede explicar estos controles claramente, lo que ayuda a reducir la incertidumbre durante la evaluación.

Señales de advertencia durante la revisión del proveedor

Algunas respuestas deberían provocar un escrutinio más profundo. Tenga cuidado si un proveedor:

• Utiliza clase de aislamiento y nivel de aislamiento indistintamente sin aclaración
• Proporciona solo la clase de material pero ninguna explicación completa del aumento de temperatura del sistema
• Evita discutir los valores de resistencia a impulsos o el comportamiento de descargas parciales
• No puede relacionar el rendimiento del aislamiento con la temperatura ambiente, la altitud o el ciclo de carga
• Ofrece un lenguaje de prueba amplio pero técnicamente no comprometido
• Se centra en materiales de alta clase mientras ignora los márgenes de diseño térmico

Ninguno de estos puntos descalifica automáticamente a un proveedor, pero sugieren que la evaluación técnica debe ser más profunda antes de la aprobación.

Una forma práctica de comparar proveedores

Para los equipos de ingeniería que construyen una matriz de comparación, ayuda separar la revisión del aislamiento en tres columnas: clase térmica del material, nivel de aislamiento dieléctrico y evidencia de verificación. Esa estructura evita un error común: sobrevalorar una etiqueta de aislamiento familiar mientras se pasa por alto si el transformador fue diseñado y probado para el perfil de tensión real del proyecto.

Luego, conecte cada elemento con las condiciones del sitio: patrón de sobrecarga esperado, entorno armónico, método de enfriamiento, rango de temperatura ambiente, altitud, nivel de contaminación y acceso de mantenimiento. Una vez hecho esto, la discusión con cada proveedor de transformadores de alta tensión se vuelve mucho más concreta. Ya no se comparan afirmaciones generales. Se compara la adecuación a la aplicación.

Qué concluir antes de pasar a la siguiente etapa

La clase de aislamiento no es una línea de especificación menor. Es una de las ventanas más claras para saber si el diseño de un transformador es robusto, está adecuadamente diseñado y alineado con las realidades del proyecto. El personal de evaluación técnica debe confirmar tanto la clase de aislamiento térmico como el nivel de aislamiento dieléctrico, y luego verificar cómo esos valores están respaldados por las suposiciones de diseño, los procesos de fabricación y las normas de prueba.

En un mercado donde muchos productos parecen similares a primera vista, aquí es donde los evaluadores experimentados a menudo separan las ofertas aceptables de las riesgosas. Las mejores discusiones con proveedores rara vez son las más cortas; son aquellas donde la clase de aislamiento conduce naturalmente a una conversación más profunda sobre el aumento de temperatura, la resistencia a sobretensiones, el entorno, el control de calidad y la vida útil esperada. Esa es la conversación que vale la pena tener antes de realizar cualquier selección final de proveedor.
