Quelle classe d’isolation confirmer auprès d’un fournisseur de transformateurs haute tension

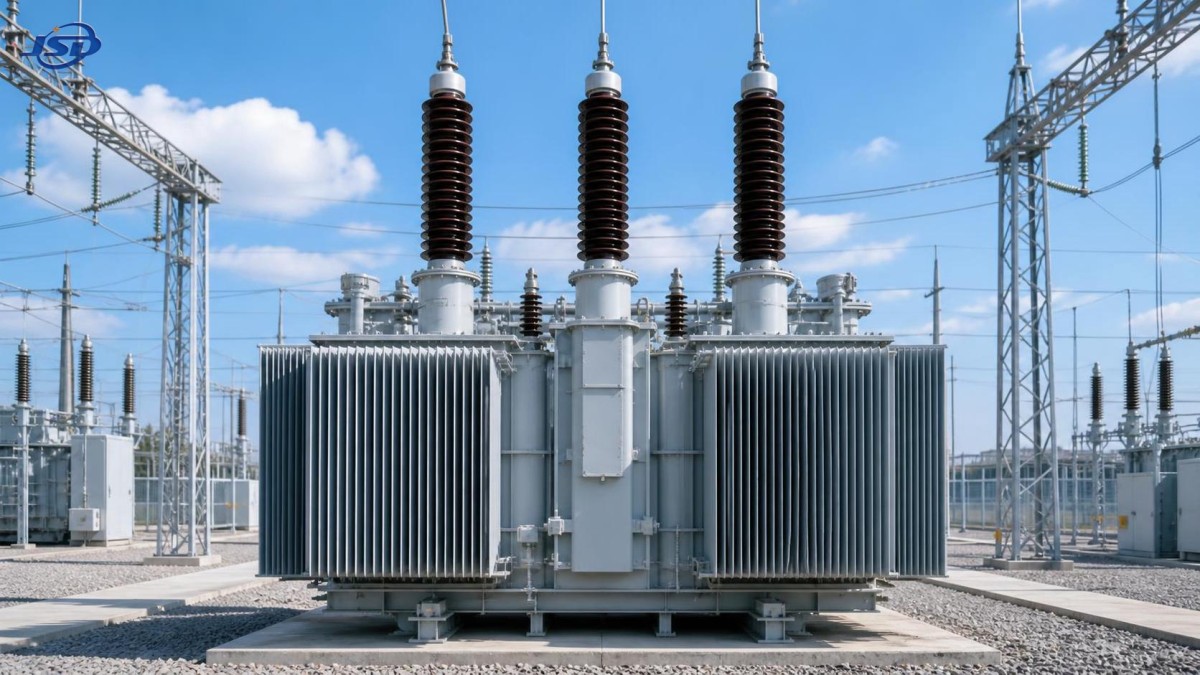

Lors de l’évaluation d’un fournisseur de transformateurs haute tension, la classe d’isolation est l’un des premiers points techniques à vérifier. Cela peut sembler être une simple case à cocher, mais elle détermine en pratique la manière dont le transformateur gère la chaleur, les surcharges, les conditions ambiantes, le vieillissement et la fiabilité à long terme. Pour les équipes chargées de l’évaluation technique, il ne s’agit pas seulement de lire une valeur indiquée sur la plaque signalétique. Il faut vérifier si le système d’isolation est correctement adapté aux contraintes électriques du projet, au profil thermique, à l’environnement d’installation et aux normes applicables.

Cette distinction est importante. Un transformateur peut satisfaire théoriquement aux exigences de tension et de puissance nominales, tout en étant mal adapté si la conception de son isolation ne correspond pas aux conditions réelles d’exploitation. Dans les sous-stations, les installations industrielles, les installations d’énergies renouvelables et les projets d’infrastructure, une faiblesse de l’isolation reste souvent invisible jusqu’à ce que la chaleur, la contamination, l’humidité ou des cycles de charge répétés la mettent en évidence. À ce stade, le coût ne se limite plus au remplacement. Il peut inclure des interruptions de service, des retards de mise en service ou une analyse complexe des causes profondes impliquant plusieurs parties prenantes.

Pour cette raison, la classe d’isolation doit être considérée comme un sujet d’ingénierie à discuter avec le fournisseur, et non comme un simple terme de catalogue.

Ce que signifie réellement la « classe d’isolation » dans l’évaluation d’un transformateur

Lors de la sélection d’un transformateur, la classe d’isolation est généralement comprise de deux manières étroitement liées. La première fait référence à la classe thermique des matériaux isolants, c’est-à-dire à la température maximale que le système d’isolation peut supporter en continu sans réduction inacceptable de sa durée de vie. Les classes thermiques courantes comprennent A, E, B, F et H, chacune étant associée à des limites de température admissibles pour les matériaux isolants.

La seconde signification, particulièrement dans les applications haute tension, concerne le niveau d’isolation du transformateur : sa capacité à résister à la tension à fréquence industrielle, à la tension d’impulsion de foudre et aux surtensions de manœuvre. Les équipes techniques doivent veiller à ne pas confondre ces deux notions. Un fournisseur peut en préciser clairement une et laisser l’autre implicite. Les deux doivent être confirmées.

Lors d’un échange avec un fournisseur de transformateurs haute tension, demandez quelle définition est utilisée dans les plans, les fiches techniques et les devis. Si la communication manque de clarté, cela constitue déjà un signal utile. Les fournisseurs sérieux distinguent l’endurance thermique de la tenue diélectrique, car ces deux éléments influencent des aspects différents de la vérification de la conception.

Pourquoi les acheteurs techniques doivent confirmer rapidement la classe d’isolation

Les décisions relatives à l’isolation influencent bien plus que la conformité. Elles affectent la marge d’échauffement du transformateur, la durée de vie des enroulements, les exigences de maintenance et la tolérance aux conditions réelles du site, qui restent rarement idéales pendant longtemps. Un projet côtier, par exemple, peut être exposé à la contamination saline et à l’humidité. Une aciérie peut générer des distorsions harmoniques, de la poussière et des charges lourdes soutenues. Un point de raccordement d’énergies renouvelables peut connaître de fréquentes variations de charge et des profils de contraintes de tension différents de ceux d’un départ classique d’un réseau électrique.

Si la classe d’isolation n’est abordée qu’après le début de la comparaison commerciale, les équipes risquent de comparer les fournisseurs sur la base d’hypothèses incomplètes. Deux offres peuvent sembler équivalentes en termes de capacité nominale, de mode de refroidissement et de rapport de tension, alors que leurs systèmes d’isolation diffèrent par leur réserve thermique, leur maîtrise des décharges partielles ou leurs marges de tenue aux impulsions. Cet écart peut modifier la valeur réelle de l’équipement sur l’ensemble de son cycle de vie.

Une confirmation précoce facilite également l’examen interne. Les évaluateurs techniques doivent souvent justifier l’acceptabilité d’un fournisseur autrement que par le prix. La classe d’isolation fournit une base concrète pour cette décision, car elle est directement liée aux risques, à la durée d’exploitation et à la conformité aux normes.

Les principales questions à poser à un fournisseur de transformateurs haute tension

Un échange utile avec un fournisseur ne se limite pas à la question « Quelle est la classe d’isolation ? » Une meilleure question serait : Comment le système d’isolation a-t-il été sélectionné pour cette application et comment est-il vérifié ?

Au minimum, les équipes techniques doivent confirmer les éléments suivants :

• La classe thermique des matériaux isolants utilisés dans les enroulements, les barrières, les entretoises, les conducteurs et les composants associés
• L’échauffement maximal admissible dans les conditions nominales
• La température ambiante de référence retenue pour la conception
• Le niveau d’isolation diélectrique, y compris les valeurs de tenue à la fréquence industrielle et de tenue aux impulsions
• Les normes applicables utilisées pour la conception et les essais, telles que les référentiels IEC ou IEEE/ANSI, lorsqu’ils sont pertinents
• La question de savoir si les performances d’isolation indiquées s’appliquent à l’ensemble du transformateur et pas uniquement aux matériaux individuels
• L’influence du mode de refroidissement, des surcharges prévues et de l’altitude d’installation sur la conception finale de l’isolation

C’est à ce stade que de nombreuses évaluations deviennent plus pertinentes. Un fournisseur capable d’expliquer le système d’isolation en relation avec l’ensemble du parcours thermique, de la structure diélectrique et des contrôles de fabrication est généralement plus facile à évaluer qu’un fournisseur qui s’appuie uniquement sur des valeurs nominales génériques.

La classe thermique ne correspond pas toujours à la température de fonctionnement sûre de chaque projet

Une idée reçue consiste à supposer qu’une classe thermique d’isolation plus élevée signifie automatiquement qu’un transformateur est meilleur. Ce n’est pas toujours le cas. Un système d’isolation de classe F ou H peut offrir une endurance thermique supérieure à celle d’un système de classe B, mais cela ne signifie pas que tous les projets nécessitent la classe la plus élevée disponible. Le choix approprié dépend du fonctionnement réel du transformateur.

Par exemple, si le transformateur doit fonctionner dans une enceinte chaude, avec des charges industrielles fluctuantes ou avec une marge de refroidissement limitée, une classe thermique plus élevée peut fournir une réserve précieuse. En revanche, si la conception utilise un système de matériaux de classe supérieure mais fonctionne malgré tout près des limites thermiques en raison d’un refroidissement insuffisant ou d’un dimensionnement conservateur, le bénéfice pratique peut être inférieur aux attentes.

C’est pourquoi les équipes techniques doivent demander non seulement la classe d’isolation, mais aussi la température prévue du point le plus chaud, l’échauffement moyen des enroulements et les hypothèses de charge. Un fournisseur crédible de transformateurs haute tension doit être capable de relier la classe thermique aux conditions réelles de fonctionnement plutôt que de la présenter comme un simple argument commercial.

Le niveau d’isolation doit correspondre aux contraintes de tension du système, et pas seulement à la tension nominale

Dans les systèmes haute tension, le niveau d’isolation diélectrique mérite la même attention. Le transformateur doit résister à la tension normale de fonctionnement, aux surtensions temporaires et aux phénomènes transitoires tels que les impulsions de foudre et les surtensions de manœuvre. Si le niveau d’isolation est sous-dimensionné, le transformateur peut supporter les conditions normales tout en restant vulnérable lors d’événements perturbateurs peu fréquents mais susceptibles de provoquer de graves dommages.

Les évaluateurs techniques doivent confirmer les valeurs nominales de tenue requises par la spécification du projet et les comparer à la conception proposée par le fournisseur. Cela comprend les bornes de ligne, les points neutres le cas échéant, les distances d’isolement, les lignes de fuite et la coordination interne de l’isolation.

Les projets raccordés à des lignes aériennes, à des sous-stations exposées ou situés dans des zones fortement soumises à la foudre doivent être particulièrement vigilants sur ce point. Dans ces cas, la coordination de l’isolation avec les parafoudres et la philosophie de protection du système est tout aussi importante que la résistance de l’isolation interne du transformateur.

Comment l’environnement modifie l’analyse de l’isolation

La classe d’isolation prend davantage de sens lorsqu’elle est replacée dans son contexte. Un transformateur installé à l’intérieur, dans un local électrique propre et à température contrôlée, est soumis à une réalité différente de celle d’un transformateur installé à l’extérieur, dans un environnement humide, poussiéreux, situé en altitude ou corrosif.

Demandez au fournisseur comment les conditions environnementales influencent le choix des matériaux, les distances d’isolation, l’étanchéité et les hypothèses de refroidissement. Une altitude élevée peut réduire l’efficacité du refroidissement. L’humidité peut accélérer la dégradation de l’isolation. La pollution peut augmenter le risque de courant de fuite en surface sur les traversées et les éléments d’isolation externes. Des cycles thermiques fréquents peuvent également exercer au fil du temps des contraintes mécaniques sur le système d’isolation, notamment dans les applications caractérisées par une production variable ou des processus industriels intermittents.

Un fournisseur techniquement mature ne doit pas traiter la classe d’isolation comme un paramètre isolé. Celle-ci doit être associée à l’ensemble de l’environnement d’application du transformateur. Des entreprises telles que Jinshida Electric Power Technology, qui se consacrent aux équipements de transport et de distribution d’électricité destinés aux réseaux, à l’industrie, aux nouvelles énergies et aux infrastructures, comprennent généralement que la fiabilité d’un transformateur résulte de l’action conjointe de la conception, de la rigueur de fabrication et de l’adéquation à l’application, et non d’une seule indication.

Normes à confirmer avant de comparer les fournisseurs

Pour les recherches techniques fondées sur les normes, c’est souvent à ce stade que commence réellement la sélection. Confirmez quelles normes régissent la conception du transformateur, les essais de type, les essais individuels et la vérification de l’isolation. Selon la localisation du projet et les exigences du propriétaire, cela peut impliquer les normes IEC, IEEE, ANSI ou les spécifications du réseau électrique local.

La vérification liée à l’isolation doit comprendre :

• Les exigences relatives aux essais d’échauffement
• Les essais de tension appliquée
• Les essais de tension induite
• Les essais de tenue aux impulsions de foudre
• Les limites de décharge partielle, le cas échéant
• La résistance d’isolement et les contrôles du processus de séchage

Lorsqu’un fournisseur de transformateurs haute tension affirme être conforme, demandez si la conception proposée suit la même méthode d’essai que celle exigée par le projet. La formulation est importante. « Conçu conformément à » et « testé conformément à » ne signifient pas toujours la même chose. Les équipes chargées de l’examen technique doivent également vérifier si les rapports d’essai concernent des conceptions identiques ou seulement similaires.

La qualité de fabrication en dit souvent plus que la classe nominale

Deux transformateurs peuvent utiliser des matériaux isolants de même classe thermique et présenter pourtant des performances très différentes sur le terrain. La différence provient souvent du contrôle des processus : application de l’isolation des conducteurs, traitement de séchage, traitement sous vide, pression de serrage, gestion de l’huile pour les unités immergées dans l’huile, qualité de la résine pour les unités de type sec et contrôle de la contamination lors de l’assemblage.

Il s’agit d’un rappel important pour la qualification des fournisseurs. La classe d’isolation indiquée sur le papier ne garantit pas l’intégrité de l’isolation en production. Demandez des informations sur la régularité des processus, la gestion de l’humidité et les points de contrôle qualité lors du bobinage, de l’assemblage du circuit magnétique et des bobines, ainsi que des essais finaux. Un fournisseur disposant d’un système rigoureux de management de la qualité et d’une solide communication technique peut généralement expliquer clairement ces contrôles, ce qui contribue à réduire l’incertitude lors de l’évaluation.

Signaux d’alerte lors de l’évaluation d’un fournisseur

Certaines réponses doivent inciter à approfondir l’examen. Soyez prudent si un fournisseur :

• Utilise indifféremment les termes classe d’isolation et niveau d’isolation sans clarification
• Fournit uniquement la classe des matériaux sans explication complète de l’échauffement du système
• Évite de discuter des valeurs de tenue aux impulsions ou du comportement en matière de décharges partielles
• Ne peut pas relier les performances d’isolation à la température ambiante, à l’altitude ou au cycle de charge
• Présente une formulation relative aux essais qui reste générale et techniquement peu engageante
• Met l’accent sur les matériaux de classe élevée tout en négligeant les marges de conception thermique

Aucun de ces éléments ne disqualifie automatiquement un fournisseur, mais ils indiquent que l’évaluation technique doit être approfondie avant l’approbation.

Une méthode pratique pour comparer les fournisseurs

Pour les équipes d’ingénierie qui élaborent une matrice de comparaison, il est utile de répartir l’examen de l’isolation en trois colonnes : classe thermique des matériaux, niveau d’isolation diélectrique et preuves de vérification. Cette structure permet d’éviter une erreur fréquente : accorder trop d’importance à une désignation d’isolation connue tout en négligeant de vérifier si le transformateur a été conçu et testé pour le profil de contraintes réel du projet.

Reliez ensuite chaque élément aux conditions du site : profil de surcharge prévu, environnement harmonique, mode de refroidissement, plage de température ambiante, altitude, niveau de contamination et accès pour la maintenance. Une fois cette analyse effectuée, les échanges avec chaque fournisseur de transformateurs haute tension deviennent beaucoup plus concrets. Vous ne comparez plus des affirmations générales, mais l’adéquation à l’application.

Ce qu’il faut conclure avant de passer à l’étape suivante

La classe d’isolation n’est pas une simple ligne secondaire de la spécification. Elle constitue l’un des indicateurs les plus clairs de la robustesse d’une conception de transformateur, de son adéquation technique et de sa correspondance avec les réalités du projet. Le personnel chargé de l’évaluation technique doit confirmer à la fois la classe thermique de l’isolation et le niveau d’isolation diélectrique, puis vérifier comment ces valeurs sont étayées par les hypothèses de conception, les processus de fabrication et les normes d’essai.

Sur un marché où de nombreux produits semblent similaires au premier regard, c’est souvent à ce niveau que les évaluateurs expérimentés distinguent les offres acceptables des offres risquées. Les meilleurs échanges avec les fournisseurs sont rarement les plus courts ; ce sont ceux où la classe d’isolation ouvre naturellement une discussion plus approfondie sur l’échauffement, la tenue aux surtensions, l’environnement, le contrôle qualité et la durée de vie prévue. C’est cette discussion qui mérite d’avoir lieu avant toute sélection définitive du fournisseur.
