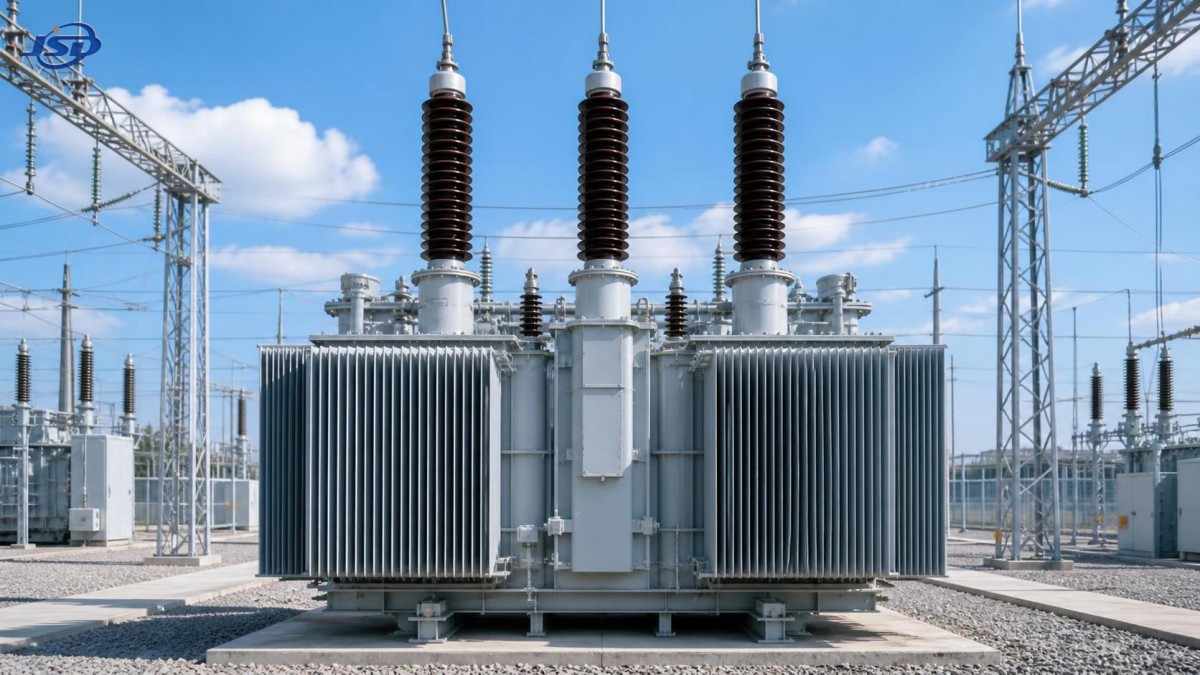

Qual classe de isolamento deve ser confirmada com um fornecedor de transformadores de alta tensão

Ao avaliar um fornecedor de transformadores de alta tensão, a classe de isolamento é um dos primeiros pontos técnicos que devem ser confirmados. Parece apenas uma verificação básica, mas, na prática, ela influencia a forma como o transformador lida com calor, sobrecargas, condições ambientais, envelhecimento e confiabilidade a longo prazo. Para as equipes de avaliação técnica, não se trata apenas de consultar um valor na placa de identificação. É necessário verificar se o sistema de isolamento está devidamente adequado à carga elétrica do projeto, ao perfil térmico, ao ambiente de instalação e às normas aplicáveis.

Essa distinção é importante. Um transformador pode atender, no papel, aos requisitos de tensão e potência nominais e, ainda assim, não ser adequado se o projeto de isolamento não estiver alinhado às condições reais de operação. Em subestações, plantas industriais, instalações de energia renovável e projetos de infraestrutura, as deficiências de isolamento frequentemente permanecem invisíveis até que calor, contaminação, umidade ou ciclos repetidos de carga as revelem. Nesse momento, o custo não se limita mais à substituição. Ele pode incluir interrupções, atrasos no comissionamento ou análises complexas das causas-raiz envolvendo várias partes interessadas.

Por esse motivo, a classe de isolamento deve ser tratada como uma discussão de engenharia com o fornecedor, e não apenas como um termo de catálogo.

O que realmente significa “classe de isolamento” na avaliação de transformadores

Na seleção de transformadores, a classe de isolamento costuma ser entendida de duas formas estreitamente relacionadas. Uma delas refere-se à classe térmica dos materiais isolantes, ou seja, à temperatura máxima que o sistema de isolamento pode suportar continuamente sem uma redução inaceitável de sua vida útil. As classes térmicas comuns incluem A, E, B, F e H, cada uma associada a limites de temperatura admissíveis para os materiais isolantes.

O segundo significado, especialmente em aplicações de alta tensão, diz respeito ao nível de isolamento do transformador: sua capacidade de suportar tensão de frequência industrial, tensão de impulso atmosférico e surtos de manobra. As equipes técnicas devem ter cuidado para não misturar esses conceitos. Um fornecedor pode declarar claramente um deles e deixar o outro implícito. Ambos precisam ser confirmados.

Ao conversar com um fornecedor de transformadores de alta tensão, pergunte qual definição está sendo utilizada nos desenhos, nas fichas técnicas e nas cotações. Se a comunicação for vaga, isso já é um sinal relevante. Fornecedores claros distinguem a resistência térmica da capacidade de suportabilidade dielétrica, pois elas afetam diferentes partes da verificação do projeto.

Por que os compradores técnicos devem confirmar a classe de isolamento antecipadamente

As decisões relacionadas ao isolamento influenciam mais do que a conformidade. Elas afetam a margem de elevação de temperatura do transformador, a vida útil dos enrolamentos, as expectativas de manutenção e a tolerância às condições reais do local, que raramente permanecem ideais por muito tempo. Um projeto costeiro, por exemplo, pode estar sujeito à contaminação por sal e à umidade. Uma usina siderúrgica pode apresentar distorção harmônica, poeira e cargas elevadas contínuas. Um ponto de conexão de energia renovável pode sofrer variações frequentes de carga e padrões de estresse de tensão diferentes dos de um alimentador convencional de concessionária.

Se a classe de isolamento for discutida apenas depois do início da comparação comercial, as equipes poderão acabar comparando fornecedores com base em premissas incompletas. Duas propostas podem parecer equivalentes em capacidade nominal, método de resfriamento e relação de tensão, enquanto seus sistemas de isolamento diferem quanto à reserva térmica, ao controle de descargas parciais ou às margens de suportabilidade a impulsos. Essa diferença pode alterar o verdadeiro valor do equipamento ao longo de seu ciclo de vida.

A confirmação antecipada também facilita a análise interna. Os avaliadores técnicos frequentemente precisam justificar por que determinado fornecedor é aceitável para além do preço. A classe de isolamento oferece uma base concreta para essa decisão, pois está diretamente relacionada ao risco, à vida operacional e à conformidade com as normas.

Principais perguntas a fazer a um fornecedor de transformadores de alta tensão

Uma conversa útil com o fornecedor deve ir além de “Qual é a classe de isolamento?”. A pergunta mais adequada é: Como o sistema de isolamento foi selecionado para esta aplicação e como ele é verificado?

No mínimo, as equipes técnicas devem confirmar o seguinte:

• A classe térmica dos materiais isolantes utilizados nos enrolamentos, barreiras, espaçadores, condutores e componentes associados
• A elevação máxima de temperatura permitida em condições nominais
• A temperatura ambiente de referência considerada no projeto
• O nível de isolamento dielétrico, incluindo os valores de suportabilidade à frequência industrial e a impulsos
• As normas aplicáveis utilizadas no projeto e nos ensaios, como as estruturas IEC ou IEEE/ANSI, quando relevantes
• Se o desempenho de isolamento declarado se aplica ao conjunto completo do transformador, e não apenas aos materiais individuais
• Como o método de resfriamento, a expectativa de sobrecarga e a altitude de instalação afetam o projeto final de isolamento

É nesse ponto que muitas avaliações se tornam mais significativas. Um fornecedor capaz de explicar o sistema de isolamento em relação ao caminho térmico completo, à estrutura dielétrica e aos controles de fabricação geralmente é mais fácil de avaliar do que aquele que se baseia apenas em classificações genéricas.

A classe térmica não é igual à temperatura operacional segura em todos os projetos

Um equívoco comum é presumir que uma classe térmica de isolamento mais elevada significa automaticamente um transformador melhor. Nem sempre. Um sistema de isolamento de Classe F ou Classe H pode oferecer maior resistência térmica do que um sistema de Classe B, mas isso não significa que todo projeto necessite da classe mais elevada disponível. A escolha correta depende da forma como o transformador realmente irá operar.

Por exemplo, se houver expectativa de que o transformador opere em um compartimento quente, sob cargas industriais variáveis ou com margem de resfriamento limitada, uma classe térmica mais elevada poderá oferecer uma reserva valiosa. Por outro lado, se o projeto utilizar um sistema de materiais de classe superior, mas ainda operar próximo dos limites térmicos devido a resfriamento inadequado ou dimensionamento conservador, o benefício prático poderá ser menor do que o esperado.

Por isso, as equipes técnicas devem solicitar não apenas a classe de isolamento, mas também a temperatura prevista do ponto mais quente, a elevação média da temperatura dos enrolamentos e as premissas de carregamento. Um fornecedor confiável de transformadores de alta tensão deve ser capaz de relacionar a classe térmica às condições reais de operação, em vez de apresentá-la como um argumento de venda isolado.

O nível de isolamento deve corresponder ao estresse de tensão do sistema, e não apenas à tensão nominal

Em sistemas de alta tensão, o nível de isolamento dielétrico merece a mesma atenção. O transformador deve suportar a tensão normal de operação, sobretensões temporárias e eventos transitórios, como impulsos atmosféricos e surtos de manobra. Se o nível de isolamento for especificado abaixo do necessário, o transformador poderá passar pelas condições rotineiras, mas permanecer vulnerável durante eventos de perturbação que ocorrem apenas ocasionalmente, mas podem causar danos graves.

Os avaliadores técnicos devem confirmar os valores nominais de suportabilidade exigidos pela especificação do projeto e compará-los com o projeto oferecido pelo fornecedor. Isso inclui os terminais de linha, os pontos de neutro quando relevantes, as distâncias de isolamento, as distâncias de escoamento e a coordenação do isolamento interno.

Projetos conectados a linhas aéreas, subestações expostas ou áreas com forte atividade de descargas atmosféricas devem ter atenção especial a esse aspecto. Nesses casos, a coordenação do isolamento com os para-raios e a filosofia de proteção do sistema são tão importantes quanto a resistência do isolamento interno do transformador.

Como o ambiente altera a discussão sobre o isolamento

A classe de isolamento se torna mais significativa quando analisada em contexto. Um transformador instalado em uma sala elétrica interna, limpa e com temperatura controlada, enfrenta uma realidade diferente daquela de um transformador instalado ao ar livre, em um ambiente úmido, empoeirado, de grande altitude ou corrosivo.

Pergunte ao fornecedor como as condições ambientais afetam a escolha dos materiais, os espaçamentos de isolamento, a vedação e as premissas de resfriamento. A grande altitude pode reduzir a eficiência do resfriamento. A umidade pode acelerar a degradação do isolamento. A poluição pode aumentar o risco de correntes de fuga superficiais nas buchas e nas partes externas de isolamento. Ciclos térmicos frequentes também podem submeter o sistema de isolamento a esforços mecânicos ao longo do tempo, especialmente em aplicações com geração variável ou processos industriais intermitentes.

Um fornecedor tecnicamente maduro não deve tratar a classe de isolamento como um parâmetro isolado. Ela deve estar vinculada ao ambiente completo de aplicação do transformador. Empresas como a Jinshida Electric Power Technology, que se concentram em equipamentos de transmissão e distribuição de energia para redes elétricas, aplicações industriais, novas energias e infraestrutura, normalmente compreendem que a confiabilidade de um transformador resulta da combinação entre projeto, disciplina de fabricação e adequação à aplicação — e não de uma única classificação.

Normas a confirmar antes de comparar fornecedores

Para pesquisas técnicas orientadas por normas, é frequentemente nesse ponto que começa a verdadeira triagem. Confirme quais normas regem o projeto do transformador, os ensaios de tipo, os ensaios de rotina e a verificação do isolamento. Dependendo da localização do projeto e dos requisitos do proprietário, isso pode envolver IEC, IEEE, ANSI ou especificações da rede elétrica local.

A confirmação relacionada ao isolamento deve incluir:

• Requisitos dos ensaios de elevação de temperatura
• Ensaios de tensão aplicada
• Ensaios de tensão induzida
• Ensaios de suportabilidade a impulsos atmosféricos
• Limites de descargas parciais, quando aplicáveis
• Controles da resistência de isolamento e do processo de secagem

Se um fornecedor de transformadores de alta tensão declarar conformidade, pergunte se o projeto oferecido segue a mesma filosofia de ensaio exigida pelo projeto. A redação é importante. “Projetado de acordo com” e “ensaiado de acordo com” nem sempre significam a mesma coisa. As equipes de análise técnica também devem verificar se algum relatório de ensaio se refere a projetos idênticos ou apenas semelhantes.

A qualidade de fabricação muitas vezes revela mais do que a classe nominal

Dois transformadores podem utilizar materiais de isolamento da mesma classe térmica e, ainda assim, apresentar desempenhos muito diferentes em campo. A diferença frequentemente está no controle do processo: aplicação do isolamento dos condutores, tratamento de secagem, processamento a vácuo, pressão de fixação, manuseio do óleo em unidades imersas em óleo, qualidade da resina em unidades do tipo seco e controle de contaminação durante a montagem.

Este é um lembrete importante para a qualificação de fornecedores. A classe de isolamento indicada no papel não garante a integridade do isolamento na produção. Pergunte sobre a consistência do processo, o controle da umidade e os pontos de controle da qualidade durante o enrolamento, a montagem do conjunto núcleo-bobina e os ensaios finais. Um fornecedor com um sistema rigoroso de gestão da qualidade e uma comunicação técnica sólida geralmente consegue explicar esses controles com clareza, ajudando a reduzir a incerteza durante a avaliação.

Sinais de alerta durante a análise do fornecedor

Algumas respostas devem levar a uma análise mais aprofundada. Tenha cautela se um fornecedor:

• Utiliza classe de isolamento e nível de isolamento como se fossem termos equivalentes, sem esclarecimentos
• Fornece apenas a classe do material, mas não uma explicação completa sobre a elevação de temperatura do sistema
• Evita discutir os valores de suportabilidade a impulsos ou o comportamento das descargas parciais
• Não consegue relacionar o desempenho do isolamento à temperatura ambiente, à altitude ou ao ciclo de carga
• Apresenta uma linguagem de ensaio ampla, mas tecnicamente pouco comprometedora
• Concentra-se em materiais de classe elevada, ignorando as margens do projeto térmico

Nenhum desses pontos desqualifica automaticamente um fornecedor, mas eles indicam que a avaliação técnica deve ser aprofundada antes da aprovação.

Uma forma prática de comparar fornecedores

Para as equipes de engenharia que elaboram uma matriz de comparação, é útil dividir a análise do isolamento em três colunas: classe térmica do material, nível de isolamento dielétrico e evidências de verificação. Essa estrutura evita um erro comum: valorizar excessivamente uma classificação de isolamento conhecida e deixar de verificar se o transformador foi projetado e ensaiado para o perfil real de estresse do projeto.

Em seguida, relacione cada item às condições do local: padrão esperado de sobrecarga, ambiente harmônico, método de resfriamento, faixa de temperatura ambiente, altitude, nível de contaminação e acesso para manutenção. Depois disso, a discussão com cada fornecedor de transformadores de alta tensão se torna muito mais concreta. Você deixa de comparar alegações gerais e passa a comparar a adequação à aplicação.

O que concluir antes de passar à próxima etapa

A classe de isolamento não é uma linha secundária da especificação. Ela é um dos indicadores mais claros de que o projeto de um transformador é robusto, foi devidamente concebido e está alinhado às condições reais do projeto. Os responsáveis pela avaliação técnica devem confirmar tanto a classe térmica do isolamento quanto o nível de isolamento dielétrico e, em seguida, verificar como esses valores são respaldados pelas premissas de projeto, pelos processos de fabricação e pelas normas de ensaio.

Em um mercado no qual muitos produtos parecem semelhantes à primeira vista, é frequentemente nesse ponto que avaliadores experientes distinguem propostas aceitáveis de propostas arriscadas. As melhores discussões com fornecedores raramente são as mais curtas; são aquelas em que a classe de isolamento conduz naturalmente a uma conversa mais aprofundada sobre elevação de temperatura, suportabilidade a surtos, ambiente, controle de qualidade e vida útil esperada. Essa é a conversa que vale a pena ter antes de qualquer seleção final de fornecedor.
