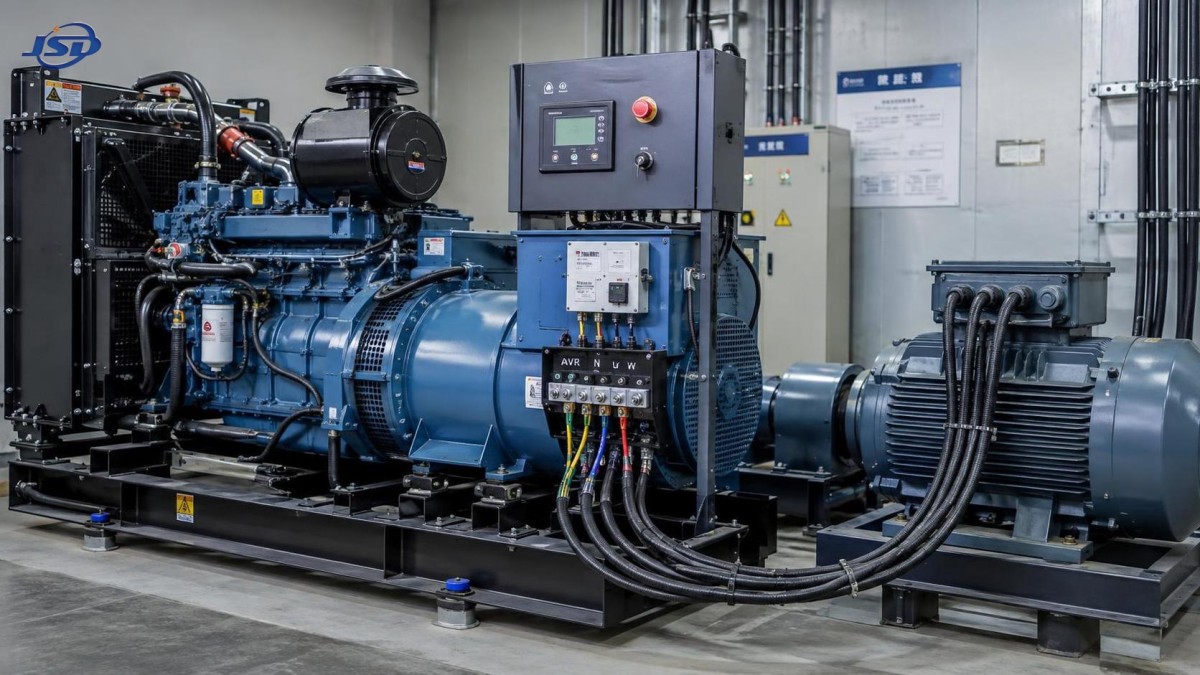

Что вызывает нестабильность напряжения в дизельном генераторе открытого исполнения?

Дизель-генераторная установка открытого исполнения может внешне работать нормально, однако выходное напряжение отклоняется, резко повышается или падает при запуске двигателя, подключении сварочной нагрузки либо изменении нагрузки. Это не просто электрическая неисправность: нестабильное напряжение может вызывать отключение приводов, перегрев контакторов, повреждение чувствительных систем управления и снижать надежность резервной системы электроснабжения именно тогда, когда она наиболее необходима.

Самый быстрый способ сузить круг поиска неисправности — отделитьнестабильность частоты от нестабильности регулирования напряжения. Частота зависит от скорости двигателя; напряжение в основном регулируется возбуждением, AVR, состоянием генератора, цепями измерения и характеристиками нагрузки. Если частота и напряжение изменяются одновременно, начните с двигателя и регулятора оборотов. Если частота остается стабильной, но напряжение колеблется, проверьте AVR, цепь возбуждения, генератор, измерительную проводку и подключенную нагрузку.

Анализируйте симптом до замены деталей

Проблемы с напряжением часто описывают как «низкое напряжение» или «нестабильный выход», однако важен характер проявления. Постоянно низкое значение имеет иную причину, чем быстро колеблющееся напряжение, а неисправность, возникающая только под нагрузкой, отличается от той, что наблюдается на холостом ходу. Перед заменой AVR или регулировкой регулятора оборотов зафиксируйте напряжение, частоту, частоту вращения двигателя, если она доступна, ток нагрузки по каждой фазе и момент возникновения проблемы.

Используйте приборы с подтвержденной точностью. Недорогой измеритель может давать ошибочные показания при форме волны, искаженной электронными нагрузками. Сравните показания контроллера с откалиброванным переносным прибором на клеммах генератора, затем повторите измерение в нижестоящей точке распределения. Разница между этими местами указывает на кабели, автоматические выключатели, клеммы или оборудование переключения, а не на генерирующую часть.

Колебания оборотов двигателя являются основной причиной

Синхронный генератор вырабатывает частоту, непосредственно связанную с частотой вращения. На практике установка 50 Hz с номинальной частотой вращения 1500 rpm или установка 60 Hz с номинальной частотой вращения 1800 rpm должна поддерживать обороты близко к номинальным. При повторяющемся превышении и снижении оборотов сначала изменяется частота, а AVR может реагировать на сопутствующее изменение напряжения. Из-за этого электрическая неисправность может выглядеть серьезнее исходной механической причины.

Наблюдайте за индикацией частоты при прогретом двигателе без нагрузки. Медленное ритмичное изменение может указывать на автоколебания регулятора оборотов. Резкое падение при подключении нагрузки может свидетельствовать о недостаточной подаче топлива, ограниченном потоке топлива, наличии воздуха в топливопроводе, слабом сигнале исполнительного механизма или слишком резком скачке нагрузки. На двигателях с механическим регулятором проверьте тяги на заедание, люфт, слабые возвратные пружины и неправильную регулировку. На установках с электронным регулятором проверьте разъемы исполнительного механизма, проводку датчика скорости, напряжение питания контроллера, а также активные аварийные сигналы и изменения параметров.

Не следует игнорировать качество и подачу топлива. Засоренный фильтр, загрязнение водой, заблокированный вентиляционный клапан бака, поврежденный гибкий шланг или подсос воздуха на всасывающей стороне могут вызывать периодическую потерю оборотов. Двигатель может восстанавливаться достаточно быстро, и операторы заметят лишь мерцание освещения или изменение напряжения на панели. Перед регулировкой регулятора оборотов убедитесь, что неисправность сохраняется после базовой проверки топливной системы и что двигатель достиг стабильной рабочей температуры.

Не устраняйте проблему с оборотами повышением настройки напряжения AVR. Это может временно улучшить одно показание прибора, тогда как частота останется за пределами требуемого диапазона. Двигатели, зарядные устройства, цепи байпаса UPS и оборудование, чувствительное к синхронизации, все равно могут пострадать.

Неисправности AVR и возбуждения могут вызывать проблему с напряжением при стабильных оборотах

Автоматический регулятор напряжения сравнивает измеренное выходное напряжение с заданным значением и регулирует возбуждение поля для поддержания выходного напряжения генератора. Неисправность AVR возможна, но ее не следует предполагать до проверки его питания, измерительных проводов и соединений поля. Ослабленные клеммы, окисленные разъемы, обрывы проводников внутри жгутов, подверженных вибрации, и неправильное повторное подключение после обслуживания являются частыми причинами нерегулярного регулирования.

Начните с безопасной процедуры отключения и изоляции. Осмотрите клеммную колодку AVR, предохранители измерительных цепей при их наличии, штекеры, крепления жгутов и соединения клемм генератора. Обратите внимание на потемнение от нагрева, ослабленные обжимные клеммы, влагу, попадание масла, перетертую изоляцию и признаки натяжения проводника под воздействием вибрации. Затягивайте соединения с моментом, указанным производителем оборудования, а не приблизительно; чрезмерная затяжка может повредить малые клеммы управления.

При работающей установке и соблюдении надлежащих мер электробезопасности убедитесь, что AVR получает корректный измерительный вход в соответствии со схемой подключения генератора. Отсутствующая или прерывистая измерительная фаза может привести к неправильному управлению возбуждением регулятором, часто вызывая высокое напряжение, низкое напряжение или циклические колебания. Неправильные настройки перемычек для 50 Hz и 60 Hz, диапазона напряжения, статизма или устойчивости могут вызывать аналогичный симптом после замены AVR.

Потенциометры устойчивости и подстройки напряжения следует регулировать осторожно. Регулятор устойчивости не является универсальным решением для любых колебаний напряжения. Чрезмерная регулировка в любом направлении может вызвать медленные автоколебания, быстрые колебания или плохую реакцию на изменения нагрузки. Перед изменением отметьте исходное положение, изменяйте только один регулятор за раз и наблюдайте результат без нагрузки и под контролируемой нагрузкой. Если напряжение не удается стабилизировать в пределах нормального диапазона регулировки, верните настройку и продолжите диагностику, а не заставляйте регулятор компенсировать другую неисправность.

Состояние генератора имеет значение, особенно после хранения или перегрева

Бесщеточный генератор работает как система, включающая вращающийся возбудитель, вращающийся выпрямительный узел, главный ротор, обмотки статора и AVR. Повреждение или ухудшение состояния любой из этих частей может ограничить способность машины поддерживать напряжение. Неисправность может быть постоянной, зависеть от температуры или проявляться только при увеличении потребляемого тока.

Проверьте внешнюю часть генератора на наличие заблокированных воздушных каналов, поврежденных защитных сеток охлаждения, необычного шума подшипников и признаков перегрева. Пыль, масляная пленка, влага и насекомые могут снижать характеристики изоляции и эффективность охлаждения. В установках открытого исполнения эти риски возрастают, поскольку генерирующая часть сильнее подвержена воздействию окружающей среды. Работа двигателя с водяным охлаждением не отменяет необходимости содержать сам генератор в чистоте и обеспечивать его вентиляцию.

Ослабленные главные клеммы могут вызывать падение напряжения, нагрев и дисбаланс фаз. Соединение может выглядеть исправным, но становиться высокоомным при передаче нагрузки. Проверьте кабельные наконечники, соединения шин, клеммы выключателей, нейтральные соединения и заземляющие проводники. Изменение цвета вокруг одной клеммы является полезным признаком. Если конфигурация системы позволяет, измеряйте значения между фазами и между фазой и нейтралью, а не полагайтесь на единственное отображаемое значение.

При наличии процедур производителя и квалифицированного испытательного оборудования измерение сопротивления изоляции может помочь выявить влагу или ухудшение изоляции. Это испытание необходимо выполнять при изоляции чувствительных электронных устройств, цепей AVR и подключенных нагрузок в соответствии с документацией на оборудование. Низкое значение сопротивления изоляции не выявляет все неисправности генератора, но может объяснить нестабильное или небезопасное поведение после длительного хранения, конденсации или загрязнения.

Вращающиеся выпрямительные диоды и ограничители перенапряжения следует оценивать, если напряжение слабое, неравномерное или не восстанавливается под нагрузкой, несмотря на стабильную работу двигателя и исправную измерительную цепь AVR. Неисправный диод может снизить эффективность возбуждения и привести к аномальной форме волны или нагреву. Поскольку доступ требует работы с вращающимся узлом, соблюдайте процедуры блокировки и используйте сервисное руководство генератора для утвержденных значений испытаний и сведений о подключении.

Характер нагрузки часто выявляет реальный источник нестабильности

Генераторная установка может успешно пройти испытание напряжения без нагрузки, но работать неудовлетворительно при подключении к фактической установке. Крупные асинхронные двигатели, компрессоры, насосы, дробилки и плохо организованные строительные нагрузки могут создавать высокий пусковой ток. Приводы с регулируемой скоростью, выпрямители, системы UPS и сварочное оборудование могут вносить гармонические токи или быстро изменяющийся спрос. Результатом может быть кратковременное падение напряжения, нормальное для данного скачка нагрузки, либо более серьезный провал, показывающий, что генератор недостаточной мощности, неправильно сконфигурирован или питает неподходящее сочетание нагрузок.

Измеряйте ток по всем трем фазам во время события. Одна сильно нагруженная фаза может снизить напряжение этой фазы, в то время как другие фазы остаются ближе к норме. Кажущаяся умеренной суммарная нагрузка kW все равно может создавать проблемы при плохом балансе фаз или если не были учтены коэффициент мощности и способ запуска. Проверьте, запускаются ли двигатели напрямую от сети, запускаются ли несколько нагрузок одновременно и не пытается ли неоднократно запуститься остановленный или механически перегруженный двигатель.

Сброс нагрузки дает не менее важную информацию. Если напряжение резко повышается при отключении большой нагрузки, проверьте реакцию AVR и динамику регулятора оборотов. Если одновременно повышаются обороты двигателя, регулятор может реагировать слишком медленно или слишком агрессивно. Если частота остается под контролем, но напряжение превышает заданное значение, сосредоточьтесь на настройках устойчивости AVR, целостности измерительных цепей и реакции возбуждения.

Для установок с переключением питания проверьте ATS, контакторы и нижестоящие клеммы. Плохое соединение на стороне нагрузки может вызвать нестабильное напряжение на оборудовании, тогда как напряжение на клеммах генератора остается правильным. Не упускайте из виду целостность нейтрали в четырехпроводных системах. Ослабленная или разомкнутая нейтраль может привести к опасному дисбалансу напряжения между фазой и нейтралью при неравномерном распределении однофазных нагрузок.

Практическая последовательность испытаний, позволяющая избежать ложных выводов

Испытания должны переходить от простых наблюдений к контролируемым электрическим проверкам. Случайная регулировка регулятора оборотов и AVR может создать две неисправности там, где существовала только одна. Следующая последовательность помогает сохранить ясность результатов:

1. Подтвердите проблему подходящим измерительным прибором на выходных клеммах генераторной установки и сравните показания с индикацией контроллера.
2. Дайте установке поработать без нагрузки до стабилизации рабочих условий. Запишите напряжения всех фаз, частоту и любое доступное показание скорости.
3. Подавайте нагрузку плановыми ступенями, записывая показания после каждого увеличения. Не подключайте неконтролируемую нагрузку, которая может превысить номинальную мощность установки.
4. Определите, изменяется ли частота вместе с напряжением. Если да, проверьте управление оборотами двигателя и подачу топлива до замены AVR.
5. При стабильной частоте проверьте питание AVR, измерительные проводники, предохранители, проводку поля, настройки и схему заземления.
6. Сравните напряжение на клеммах генератора с напряжением после выключателя, ATS и распределительного кабеля, чтобы обнаружить падение напряжения в нижестоящей части системы.
7. Проверьте баланс фазных токов и выявите нагрузки с высоким пусковым током, нелинейные или циклические нагрузки.
8. Только после этих проверок следует испытывать внутренние компоненты генератора в соответствии с применимой сервисной процедурой.

Ошибки конфигурации после ремонта встречаются чаще, чем ожидается

Нестабильность напряжения иногда начинается сразу после ремонта AVR, контроллера, генератора или системы управления двигателем. Прежде чем подозревать неисправность нового компонента, проверьте основы: выбор номинального напряжения, выбор частоты, положения измерительных проводов, клеммные перемычки, полярность CT при использовании функций статизма или параллельной работы, а также заданную частоту вращения регулятора. Трехфазная четырехпроводная схема 230/400 V должна подключаться и измеряться иначе, чем другие конфигурации генератора. Неправильные предположения о нумерации клемм могут создавать постоянные проблемы регулирования.

На установках, предназначенных для параллельной работы, цепи распределения нагрузки и реактивного статизма добавляют дополнительные пункты диагностики. Неправильно подключенный трансформатор тока или несовместимая настройка управления могут вызвать дисбаланс реактивной нагрузки и нестабильное напряжение после синхронизации. Отключение или обход этих функций без утвержденной процедуры может создать дополнительный риск, поэтому тщательно сверяйте проводку с точной схемой управления.

При необходимости замены оборудования выбирайте генераторную установку, напряжение, частота, скорость, конфигурация выхода и ожидаемый профиль нагрузки которой соответствуют объекту. Линейкадизель-генераторных установок открытого исполнения доступна с работой на частоте 50 Hz или 60 Hz, вариантами номинального напряжения 230 V / 400 V, электронным управлением регулятором оборотов, бесщеточным самовозбуждением и трехфазным четырехпроводным выходом. Эти характеристики поддерживают контролируемое регулирование, однако стабильная работа на объекте по-прежнему зависит от правильной установки, оценки нагрузки, целостности клеммных соединений и проверок при вводе в эксплуатацию.

Когда неисправность требует более глубокого исследования

Прекратите длительную диагностику и передайте проверку специалистам при появлении дыма, запаха гари, повторных срабатываний автоматического выключателя, сильного дисбаланса фаз, оголенной поврежденной проводки, аномального шума генератора или напряжения за пределами допустимых для подключенного оборудования значений. Продолжительная эксплуатация может превратить устранимую проблему регулятора, клемм или нагрузки в повреждение обмоток или отказ оборудования.

При повторяющейся нестабильности ведите краткую сервисную запись с показаниями без нагрузки, показаниями под нагрузкой, фазными токами, частотой, условиями окружающей среды, активными нагрузками, аварийными сигналами и всеми выполненными регулировками. Это упрощает определение того, связано ли явление с температурой двигателя, конкретной нагрузкой, событием переключения или соединением, подверженным вибрации. Наиболее надежный ремонт — не самая быстрая замена компонента, а тот, который объясняет измеренное поведение и сохраняет стабильность при рабочих условиях, для которых рассчитана дизель-генераторная установка открытого исполнения.
