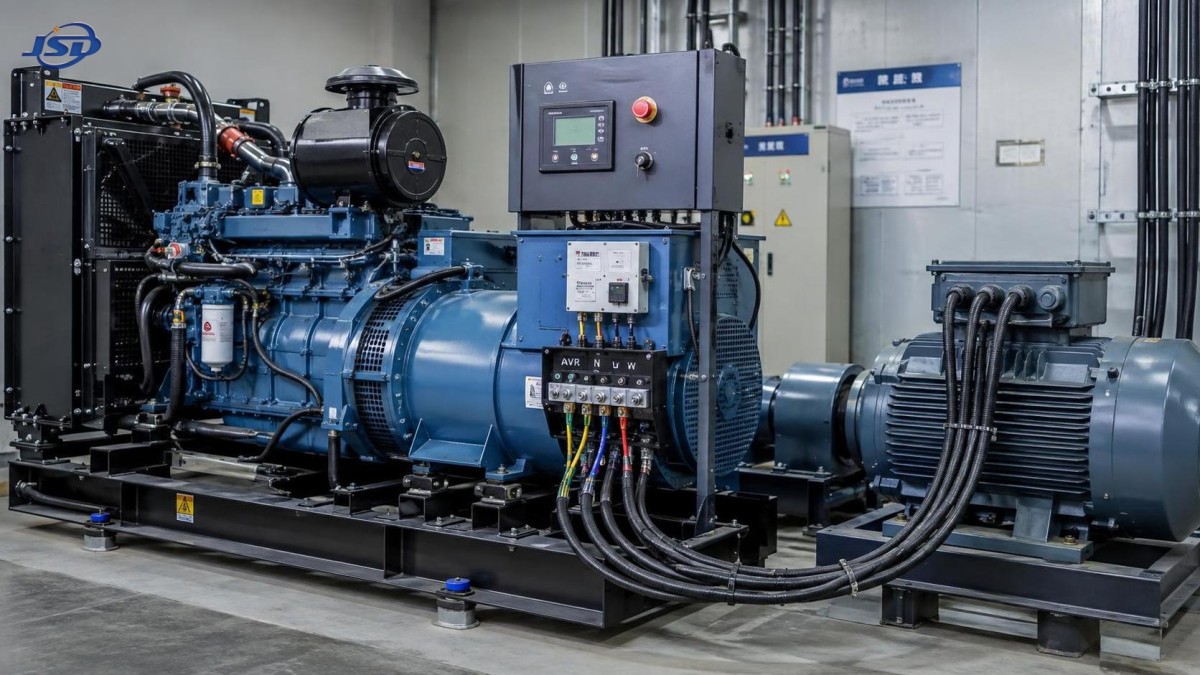

O que causa instabilidade de tensão em um grupo gerador a diesel de estrutura aberta?

Um grupo gerador diesel de estrutura aberta pode parecer estar funcionando normalmente enquanto a tensão de saída oscila, aumenta ou cai sempre que um motor é acionado, uma carga de soldagem é conectada ou a carga muda. Isso é mais do que um simples incômodo elétrico: uma tensão instável pode desarmar acionamentos, superaquecer contatores, danificar controles sensíveis e tornar um sistema de energia de reserva pouco confiável justamente quando ele é mais necessário.

A maneira mais rápida de restringir a falha é separar ainstabilidade de frequência da instabilidade de regulação de tensão. A frequência acompanha a velocidade do motor; a tensão é controlada principalmente pela excitação, pelo AVR, pela condição do alternador, pelos circuitos de detecção e pelas características da carga. Quando a frequência e a tensão se movem juntas, comece pelo motor e pelo regulador de velocidade. Quando a frequência permanece estável, mas a tensão varia, investigue o AVR, o circuito de excitação, o alternador, a fiação de detecção e a carga conectada.

Analise o sintoma antes de substituir peças

As queixas de tensão são frequentemente relatadas como “baixa tensão” ou “saída instável”, mas o padrão é importante. Uma leitura baixa constante tem uma causa diferente de uma tensão com oscilações rápidas, e uma falha que ocorre somente sob carga é diferente de outra observada sem carga. Antes de trocar um AVR ou ajustar o regulador de velocidade, registre a tensão, a frequência, a rotação do motor, se disponível, a corrente de carga em cada fase e o momento em que o problema começa.

Use instrumentos cuja precisão seja conhecida. Um medidor de baixo custo pode fornecer leituras enganosas em uma forma de onda distorcida por cargas eletrônicas. Compare a indicação do controlador com um medidor portátil calibrado nos terminais do gerador e, em seguida, meça novamente no ponto de distribuição a jusante. Uma diferença entre esses locais indica cabos, disjuntores, terminais ou equipamentos de transferência, e não a extremidade geradora.

As flutuações de velocidade do motor são uma causa principal

Um alternador síncrono produz frequência em relação direta com a velocidade de rotação. Na prática, um conjunto de 50 Hz com classificação de 1500 rpm ou um conjunto de 60 Hz com classificação de 1800 rpm deve manter-se próximo à sua velocidade nominal. Quando a velocidade ultrapassa e fica abaixo do valor nominal repetidamente, a frequência muda primeiro, e o AVR pode reagir à alteração de tensão que a acompanha. Isso pode fazer com que a falha elétrica pareça mais grave do que a causa mecânica original.

Observe o indicador de frequência enquanto o motor estiver quente e sem carga. Um movimento rítmico lento pode indicar oscilação do regulador de velocidade. Uma queda brusca ao aplicar uma carga pode indicar resposta insuficiente de combustível, fluxo de combustível restrito, ar na linha de combustível, sinal fraco do atuador ou uma etapa de carga agressiva. Em motores com regulador mecânico, inspecione os mecanismos de ligação quanto a travamento, folga, molas de retorno fracas e ajuste incorreto. Em unidades com regulador eletrônico, verifique os conectores do atuador, a fiação do sensor de velocidade, a tensão de alimentação do controlador e quaisquer alarmes ativos ou alterações de parâmetros.

A qualidade e o fornecimento de combustível não devem ser negligenciados. Um filtro restrito, contaminação por água, respiro do tanque bloqueado, mangueira flexível danificada ou vazamento de ar no lado de sucção podem causar perda intermitente de velocidade. O motor pode se recuperar com rapidez suficiente para que os operadores percebam apenas luzes piscando ou alteração da tensão no painel. Confirme que a falha permanece após as verificações básicas do sistema de combustível e que o motor atinge uma temperatura operacional estável antes de realizar ajustes no regulador de velocidade.

Não corrija um problema de velocidade aumentando o ajuste de tensão do AVR. Isso pode melhorar temporariamente uma leitura de medidor enquanto a frequência permanece fora da faixa exigida. Motores, carregadores, circuitos de bypass de UPS e equipamentos sensíveis à temporização ainda podem ser afetados.

Falhas no AVR e na excitação podem produzir um problema de tensão com velocidade estável

O regulador automático de tensão compara a tensão de saída detectada com seu valor-alvo e ajusta a excitação de campo para manter a saída do alternador. Um AVR com falha é possível, mas isso não deve ser presumido antes de verificar sua alimentação, seus cabos de detecção e suas conexões de campo. Terminais frouxos, conectores oxidados, condutores rompidos dentro de chicotes sujeitos à vibração e reconexão incorreta após manutenção são causas frequentes de regulação irregular.

Comece com um procedimento seguro de desligamento e isolamento. Inspecione o bloco de terminais do AVR, os fusíveis de detecção quando instalados, os plugues, as presilhas do chicote e as conexões dos terminais do gerador. Procure descoloração por calor, terminais crimpados frouxos, umidade, entrada de óleo, isolamento desgastado por atrito e sinais de que um condutor foi esticado pela vibração. Aperte as conexões conforme os requisitos de torque do fabricante do equipamento, em vez de estimar; aperto excessivo pode danificar terminais de controle menores.

Com o conjunto em operação e os controles adequados de segurança elétrica implementados, verifique se o AVR recebe a entrada de detecção correta de acordo com a conexão do alternador. Uma fase de detecção ausente ou intermitente pode fazer com que o regulador controle a excitação incorretamente, frequentemente causando alta tensão, baixa tensão ou ciclos. Ajustes incorretos de jumpers para 50 Hz versus 60 Hz, faixa de tensão, droop ou estabilidade podem criar sintoma semelhante após a substituição de um AVR.

Os potenciômetros de estabilidade e ajuste fino de tensão devem ser regulados com cautela. O controle de estabilidade não é uma solução geral para todas as flutuações de tensão. Ajuste excessivo em qualquer direção pode causar oscilações lentas, oscilações rápidas ou resposta deficiente às mudanças de carga. Marque a configuração original antes de alterá-la, modifique apenas um controle por vez e observe o resultado sem carga e sob carga controlada. Se a tensão não puder ser estabilizada dentro de uma faixa normal de ajuste, restaure a configuração e continue o diagnóstico, em vez de forçar o regulador a compensar outra falha.

A condição do alternador é importante, especialmente após armazenamento ou superaquecimento

Um alternador sem escovas depende do excitador rotativo, do conjunto retificador rotativo, do rotor principal, dos enrolamentos do estator e do AVR funcionando como um sistema. Danos ou deterioração em qualquer uma dessas peças podem limitar a capacidade da máquina de manter a tensão. A falha pode ser constante, relacionada à temperatura ou visível apenas quando a demanda de corrente aumenta.

Verifique o exterior do alternador quanto a passagens de ar bloqueadas, telas de resfriamento danificadas, ruído incomum nos rolamentos e evidências de superaquecimento. Poeira, película de óleo, umidade e insetos podem reduzir o desempenho do isolamento e a eficácia do resfriamento. Em instalações de estrutura aberta, esses riscos aumentam porque a extremidade geradora fica mais exposta ao ambiente ao redor. A operação de um motor refrigerado a água não elimina a necessidade de manter o próprio alternador limpo e ventilado.

Terminais principais frouxos podem criar queda de tensão, calor e desequilíbrio de fase. Uma conexão pode parecer aceitável, mas tornar-se resistiva quando conduz carga. Inspecione terminais de cabo, juntas de barramento, terminais de disjuntores, conexões neutras e condutores de aterramento. A descoloração ao redor de um terminal é uma pista útil. Meça os valores entre fases e entre fase e neutro, quando a configuração do sistema permitir, em vez de depender de um único valor exibido.

Quando procedimentos do fabricante e equipamentos de teste qualificados estiverem disponíveis, o teste de resistência de isolamento pode ajudar a identificar umidade ou deterioração do isolamento. Este teste deve ser realizado com dispositivos eletrônicos sensíveis, circuitos do AVR e cargas conectadas isolados conforme exigido pela documentação do equipamento. Uma leitura baixa de isolamento não identifica todas as falhas do alternador, mas pode explicar comportamento instável ou inseguro após armazenamento prolongado, condensação ou contaminação.

Diodos retificadores rotativos e supressores de surtos devem ser avaliados quando a tensão estiver fraca, desigual ou incapaz de se recuperar sob carga, apesar de um motor estável e de um circuito de detecção do AVR em boas condições. Um diodo com falha pode reduzir a eficiência da excitação e levar a uma forma de onda anormal ou aquecimento. Como o acesso envolve o conjunto rotativo, siga os procedimentos de bloqueio e use o manual de serviço do alternador para obter valores de teste aprovados e detalhes de conexão.

O comportamento da carga frequentemente revela a verdadeira fonte da instabilidade

Um grupo gerador pode passar em um teste de tensão sem carga e ainda apresentar baixo desempenho quando conectado à instalação real. Grandes motores de indução, compressores, bombas, britadores e cargas de construção mal sequenciadas podem impor alta corrente de partida. Acionamentos de velocidade variável, retificadores, sistemas UPS e equipamentos de soldagem podem introduzir correntes harmônicas ou demanda rapidamente variável. O resultado pode ser uma breve queda de tensão normal para a etapa de carga ou um colapso mais grave que demonstra que o gerador está subdimensionado, configurado incorretamente ou alimentando uma combinação inadequada de cargas.

Meça a corrente nas três fases durante o evento. Uma fase muito carregada pode reduzir a tensão dessa fase enquanto as outras permanecem mais próximas do normal. Uma carga total em kW aparentemente modesta ainda pode criar problemas se o equilíbrio de fases for inadequado ou se o fator de potência e o método de partida não tiverem sido considerados. Verifique se os motores partem diretamente na linha, se várias cargas são iniciadas simultaneamente e se um motor travado ou mecanicamente sobrecarregado está tentando partir repetidamente.

A rejeição de carga é igualmente informativa. Se a tensão subir acentuadamente quando uma carga grande for desconectada, analise a resposta do AVR e a dinâmica do regulador de velocidade. Se a velocidade do motor aumentar ao mesmo tempo, o regulador pode estar respondendo muito lentamente ou de forma muito agressiva. Se a frequência permanecer controlada, mas a tensão ultrapassar o valor nominal, concentre-se nas configurações de estabilidade do AVR, na integridade da detecção e na resposta de excitação.

Para instalações com comutação de transferência, inspecione o ATS, os contatores e os terminais a jusante. Uma conexão deficiente no lado da carga pode causar tensão irregular no equipamento enquanto a tensão nos terminais do gerador permanece correta. Não negligencie a integridade do neutro em sistemas de quatro fios. Um neutro frouxo ou aberto pode produzir desequilíbrio perigoso de tensão entre fase e neutro quando cargas monofásicas são distribuídas de forma desigual.

Uma sequência de teste prática que evita conclusões falsas

Os testes devem progredir de observações simples para verificações elétricas controladas. O ajuste aleatório dos controles do regulador de velocidade e do AVR pode criar duas falhas onde existia apenas uma. A ordem a seguir mantém as evidências claras:

1. Confirme a reclamação com um medidor adequado nos terminais de saída do grupo gerador e compare-a com a indicação do controlador.
2. Opere sem carga até que as condições de operação estejam estáveis. Registre todas as tensões de fase, a frequência e qualquer indicação de velocidade.
3. Aplique carga em incrementos planejados, registrando as leituras após cada aumento. Evite conectar uma carga não controlada que possa exceder a capacidade nominal do conjunto.
4. Determine se a frequência muda junto com a tensão. Se mudar, inspecione o controle de velocidade do motor e o fornecimento de combustível antes de substituir o AVR.
5. Quando a frequência estiver estável, inspecione a alimentação do AVR, os condutores de detecção, os fusíveis, a fiação de campo, as configurações e o arranjo de aterramento.
6. Compare a tensão nos terminais do gerador com a tensão após o disjuntor, o ATS e o cabo de distribuição para localizar a queda de tensão a jusante.
7. Verifique o equilíbrio das correntes de fase e identifique cargas com alta corrente de partida, não lineares ou cíclicas.
8. Somente após essas verificações os componentes internos do alternador devem ser testados conforme o procedimento de serviço aplicável.

Erros de configuração após reparos são mais comuns do que se espera

A instabilidade de tensão às vezes começa imediatamente após o reparo do AVR, controlador, alternador ou controle do motor. Verifique os fundamentos antes de suspeitar de um componente novo defeituoso: seleção da tensão nominal, seleção de frequência, posições dos cabos de detecção, ligações de terminais, polaridade do CT quando são utilizadas funções de droop ou paralelismo, e valor-alvo de velocidade do regulador. Um arranjo trifásico de quatro fios de 230/400 V deve ser conectado e detectado de forma diferente de outras configurações de alternador. Suposições incorretas sobre a numeração dos terminais podem criar problemas persistentes de regulação.

Em unidades destinadas à operação em paralelo, os circuitos de compartilhamento de carga e droop reativo adicionam outros pontos de diagnóstico. Um transformador de corrente conectado incorretamente ou uma configuração de controle incompatível pode causar desequilíbrio de carga reativa e comportamento instável da tensão após a sincronização. Desconectar ou contornar essas funções sem um procedimento aprovado pode criar riscos adicionais; portanto, compare cuidadosamente a fiação com o diagrama de controle exato.

Quando for necessário equipamento de substituição, selecione um grupo gerador cuja tensão, frequência, velocidade, configuração de saída e perfil de carga esperado sejam compatíveis com o local. A linha deGrupo Gerador Diesel de Tipo Aberto está disponível com operação de 50 Hz ou 60 Hz, opções de tensão nominal de 230 V / 400 V, controle eletrônico do regulador de velocidade, autoexcitação sem escovas e saída trifásica de quatro fios. Esses recursos oferecem suporte à regulação controlada, mas o desempenho estável no local ainda depende de instalação correta, avaliação de carga, integridade dos terminais e verificações de comissionamento.

Quando a falha requer uma investigação mais aprofundada

Interrompa a solução de problemas prolongada e escale a inspeção quando houver fumaça, cheiro de queimado, disparos repetidos de disjuntores, desequilíbrio severo de fase, fiação danificada exposta, ruído anormal do alternador ou tensão fora da tolerância aceitável para o equipamento conectado. A operação contínua pode transformar um problema reparável de regulador, terminal ou carga em danos aos enrolamentos ou falha do equipamento.

Para instabilidade recorrente, mantenha um registro de serviço conciso que mostre leituras sem carga, leituras com carga, correntes de fase, frequência, condições ambientais, cargas ativas, alarmes e todos os ajustes realizados. Isso facilita identificar se o problema acompanha a temperatura do motor, uma carga específica, um evento de transferência ou uma conexão relacionada à vibração. O reparo mais confiável não é a substituição mais rápida de componentes; é aquele que explica o comportamento medido e permanece estável nas condições operacionais que o grupo gerador diesel de estrutura aberta deve suportar.
