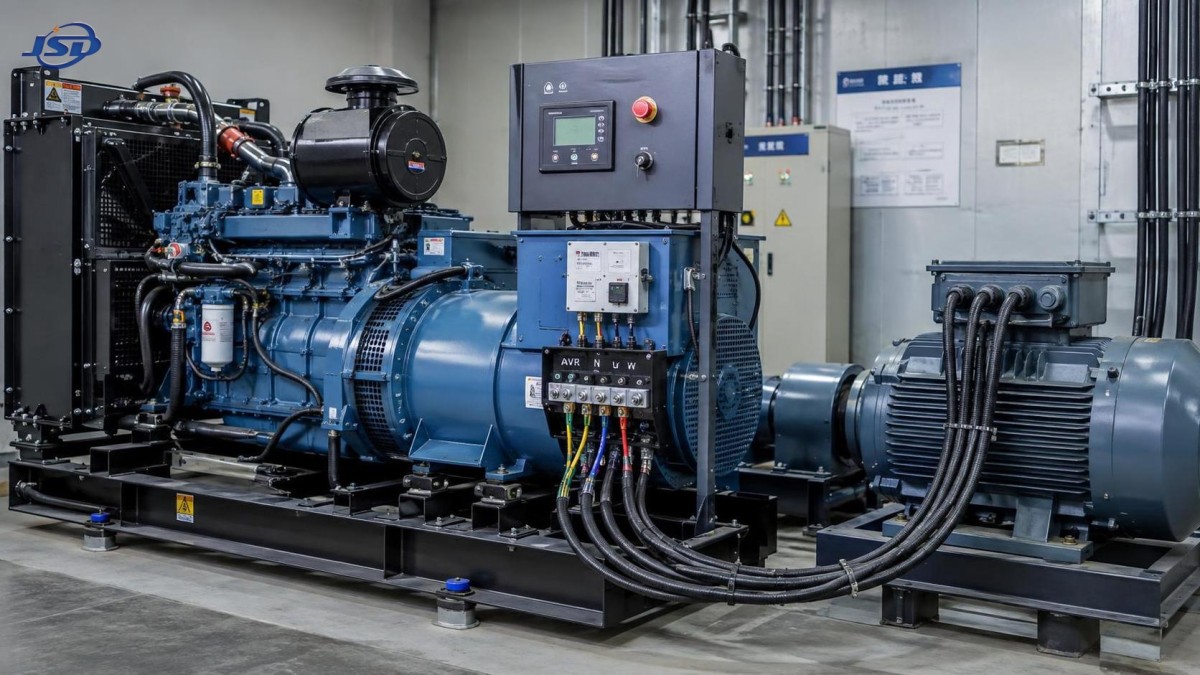

¿Qué provoca la inestabilidad de tensión en un grupo electrógeno diésel de bastidor abierto?

Un grupo electrógeno diésel de bastidor abierto puede parecer funcionar normalmente mientras el voltaje de salida fluctúa, aumenta o cae cada vez que arranca un motor, se conecta una carga de soldadura o cambia la carga. Esto es más que una simple molestia eléctrica: un voltaje inestable puede disparar variadores, sobrecalentar contactores, dañar controles sensibles y hacer que un sistema de alimentación de reserva no sea fiable cuando más se necesita.

La forma más rápida de acotar la falla es separar lainestabilidad de frecuencia de la inestabilidad de regulación de voltaje. La frecuencia sigue la velocidad del motor; el voltaje se controla principalmente mediante la excitación, el AVR, el estado del alternador, los circuitos de detección y las características de la carga. Cuando la frecuencia y el voltaje se mueven juntos, comience por el motor y el regulador. Cuando la frecuencia permanece estable pero el voltaje varía, investigue el AVR, el circuito de excitación, el alternador, el cableado de detección y la carga conectada.

Interprete el síntoma antes de sustituir piezas

Las quejas relacionadas con el voltaje suelen notificarse como “bajo voltaje” o “salida inestable”, pero el patrón es importante. Una lectura baja constante tiene una causa diferente a un voltaje con oscilaciones rápidas, y una falla que ocurre solo bajo carga es distinta de otra observada sin carga. Antes de cambiar un AVR o ajustar el regulador, registre el voltaje, la frecuencia, la velocidad del motor si está disponible, la corriente de carga en cada fase y el momento en que comienza el problema.

Utilice instrumentos cuya precisión sea conocida. Un medidor de bajo costo puede proporcionar lecturas engañosas en una forma de onda distorsionada por cargas electrónicas. Compare la pantalla del controlador con un medidor portátil calibrado en los terminales del generador y, después, mida nuevamente en el punto de distribución aguas abajo. Una diferencia entre estas ubicaciones indica cables, interruptores, terminales o equipos de transferencia, en lugar del extremo de generación.

Las fluctuaciones de velocidad del motor son una causa principal

Un alternador síncrono produce frecuencia en relación directa con la velocidad de rotación. En términos prácticos, un grupo de 50 Hz con una velocidad nominal de 1500 rpm o uno de 60 Hz con una velocidad nominal de 1800 rpm debe mantenerse cerca de su velocidad nominal. Cuando la velocidad se excede y disminuye repetidamente, la frecuencia cambia primero y el AVR puede reaccionar al cambio de voltaje asociado. Esto puede hacer que la falla eléctrica parezca más grave que la causa mecánica original.

Observe la pantalla de frecuencia mientras el motor está caliente y sin carga. Un movimiento rítmico lento puede indicar oscilación del regulador. Una caída brusca al aplicar una carga puede indicar una respuesta de combustible insuficiente, flujo de combustible restringido, aire en la línea de combustible, una señal débil del actuador o un escalón de carga agresivo. En motores con regulación mecánica, inspeccione los varillajes en busca de atascos, holgura, resortes de retorno débiles y ajustes incorrectos. En unidades con regulación electrónica, compruebe los conectores del actuador, el cableado del sensor de velocidad, el voltaje de alimentación del controlador y cualquier alarma activa o cambio de parámetros.

No deben pasarse por alto la calidad y el suministro de combustible. Un filtro restringido, contaminación por agua, una ventilación del tanque bloqueada, una manguera flexible dañada o una fuga de aire en el lado de aspiración pueden causar pérdidas intermitentes de velocidad. El motor puede recuperarse con suficiente rapidez para que los operadores solo noten luces parpadeantes o un voltaje cambiante en el panel. Confirme que la falla persiste después de las comprobaciones básicas del sistema de combustible y que el motor alcanza una temperatura de funcionamiento estable antes de realizar ajustes en el regulador.

No corrija un problema de velocidad aumentando el ajuste de voltaje del AVR. Esto puede mejorar temporalmente una lectura del medidor mientras la frecuencia sigue fuera del rango requerido. Los motores, cargadores, circuitos de bypass de UPS y equipos sensibles a la sincronización pueden seguir viéndose afectados.

Las fallas del AVR y de excitación pueden causar un problema de voltaje con velocidad estable

El regulador automático de voltaje compara el voltaje de salida detectado con su valor objetivo y ajusta la excitación de campo para mantener la salida del alternador. Es posible que el AVR haya fallado, pero no debe asumirse antes de revisar su alimentación, cables de detección y conexiones de campo. Los terminales flojos, conectores oxidados, conductores rotos dentro de arneses expuestos a vibración y reconexiones incorrectas después del servicio son causas frecuentes de regulación irregular.

Comience con un procedimiento seguro de parada y aislamiento. Inspeccione el bloque de terminales del AVR, los fusibles de detección cuando estén instalados, enchufes, abrazaderas del arnés y conexiones de terminales del generador. Busque decoloración por calor, terminales engarzados flojos, humedad, entrada de aceite, aislamiento rozado y señales de que un conductor ha quedado demasiado tenso por la vibración. Apriete las conexiones según los requisitos de par de apriete del fabricante del equipo, en lugar de estimarlo; un apriete excesivo puede dañar los terminales de control más pequeños.

Con el grupo en funcionamiento y con las medidas adecuadas de seguridad eléctrica, verifique que el AVR reciba la entrada de detección correcta de acuerdo con la conexión del alternador. Una fase de detección ausente o intermitente puede hacer que el regulador controle incorrectamente la excitación, provocando a menudo alto voltaje, bajo voltaje o ciclos. Los ajustes incorrectos de puentes para 50 Hz frente a 60 Hz, rango de voltaje, caída o estabilidad pueden crear un síntoma similar después de sustituir un AVR.

Los potenciómetros de estabilidad y ajuste fino de voltaje deben regularse con precaución. El control de estabilidad no es una solución general para todas las fluctuaciones de voltaje. Un ajuste excesivo en cualquiera de las direcciones puede causar oscilación lenta, oscilación rápida o una respuesta deficiente a los cambios de carga. Marque el ajuste original antes de cambiarlo, modifique solo un control a la vez y observe el resultado sin carga y bajo una carga controlada. Si el voltaje no puede estabilizarse dentro de un rango de ajuste normal, restablezca el ajuste y continúe el diagnóstico en lugar de obligar al regulador a compensar otra falla.

El estado del alternador es importante, especialmente después del almacenamiento o sobrecalentamiento

Un alternador sin escobillas depende de que el excitador giratorio, el conjunto rectificador giratorio, el rotor principal, los bobinados del estator y el AVR funcionen como un sistema. El daño o deterioro de cualquiera de estas piezas puede limitar la capacidad de la máquina para mantener el voltaje. La falla puede ser constante, estar relacionada con la temperatura o ser visible solo cuando aumenta la demanda de corriente.

Revise el exterior del alternador para detectar pasos de aire bloqueados, rejillas de refrigeración dañadas, ruido inusual de rodamientos y evidencia de sobrecalentamiento. El polvo, la película de aceite, la humedad y los insectos pueden reducir el rendimiento del aislamiento y la eficacia de refrigeración. En instalaciones de bastidor abierto, estos riesgos aumentan porque el extremo de generación está más expuesto al entorno circundante. El funcionamiento de un motor refrigerado por agua no elimina la necesidad de mantener el propio alternador limpio y ventilado.

Los terminales principales flojos pueden crear caída de voltaje, calor y desequilibrio de fase. Una conexión puede parecer aceptable, pero volverse resistiva cuando transporta carga. Inspeccione terminales de cable, uniones de barras colectoras, terminales de interruptores, conexiones de neutro y conductores de tierra. La decoloración alrededor de un terminal es una pista útil. Mida los valores entre fases y entre fase y neutro, cuando la configuración del sistema lo permita, en lugar de basarse en un único valor mostrado.

Cuando estén disponibles los procedimientos del fabricante y equipos de prueba cualificados, las pruebas de resistencia de aislamiento pueden ayudar a identificar humedad o deterioro del aislamiento. Esta prueba debe realizarse con dispositivos electrónicos sensibles, circuitos AVR y cargas conectadas aislados según lo requiera la documentación del equipo. Una lectura baja de aislamiento no identifica todas las fallas del alternador, pero puede explicar un comportamiento inestable o inseguro después de almacenamiento prolongado, condensación o contaminación.

Los diodos rectificadores giratorios y los supresores de sobretensión deben evaluarse cuando el voltaje sea débil, desigual o no pueda recuperarse bajo carga a pesar de un motor estable y un circuito de detección del AVR en buen estado. Un diodo averiado puede reducir la eficiencia de excitación y provocar una forma de onda anormal o calentamiento. Debido a que el acceso implica el conjunto giratorio, siga los procedimientos de bloqueo y utilice el manual de servicio del alternador para los valores de prueba y detalles de conexión aprobados.

El comportamiento de la carga suele revelar la verdadera fuente de inestabilidad

Un grupo electrógeno puede superar una prueba de voltaje sin carga y aun así funcionar deficientemente cuando se conecta a la instalación real. Los grandes motores de inducción, compresores, bombas, trituradoras y cargas de construcción mal secuenciadas pueden imponer una elevada corriente de arranque. Los variadores de velocidad, rectificadores, sistemas UPS y equipos de soldadura pueden introducir corrientes armónicas o una demanda que cambia rápidamente. El resultado puede ser una breve caída de voltaje normal para el escalón de carga, o un colapso más grave que demuestre que el generador tiene capacidad insuficiente, está configurado incorrectamente o soporta una combinación de cargas inadecuada.

Mida la corriente en las tres fases durante el evento. Una fase muy cargada puede reducir el voltaje de esa fase mientras las demás permanecen más cerca de lo normal. Una carga total de kW aparentemente moderada puede seguir creando problemas si el equilibrio de fases es deficiente o si no se consideraron el factor de potencia y el método de arranque. Compruebe si los motores arrancan directamente en línea, si varias cargas arrancan a la vez y si un motor bloqueado o mecánicamente sobrecargado intenta arrancar repetidamente.

El rechazo de carga es igualmente informativo. Si el voltaje aumenta bruscamente cuando se desconecta una carga grande, revise la respuesta del AVR y la dinámica del regulador. Si la velocidad del motor aumenta al mismo tiempo, el regulador puede estar respondiendo demasiado lentamente o de forma demasiado agresiva. Si la frecuencia permanece controlada pero el voltaje se sobrepasa, concéntrese en los ajustes de estabilidad del AVR, la integridad de la detección y la respuesta de excitación.

En instalaciones con conmutación de transferencia, inspeccione el ATS, los contactores y los terminales aguas abajo. Una conexión deficiente en el lado de carga puede causar voltaje errático en el equipo mientras el voltaje en los terminales del generador sigue siendo correcto. No pase por alto la integridad del neutro en sistemas de cuatro conductores. Un neutro flojo o abierto puede producir un peligroso desequilibrio de voltaje fase-neutro cuando las cargas monofásicas se distribuyen de forma desigual.

Una secuencia de prueba práctica que evita conclusiones erróneas

Las pruebas deben avanzar desde observaciones simples hasta comprobaciones eléctricas controladas. El ajuste aleatorio de los controles del regulador y del AVR puede crear dos fallas donde solo existía una. El siguiente orden mantiene clara la evidencia:

1. Confirme el problema con un medidor adecuado en los terminales de salida del grupo electrógeno y compárelo con la indicación del controlador.
2. Haga funcionar el equipo sin carga hasta que las condiciones de operación sean estables. Registre todos los voltajes de fase, la frecuencia y cualquier indicación de velocidad.
3. Aplique carga en incrementos planificados y registre las lecturas después de cada aumento. Evite conectar una carga no controlada que pueda superar la potencia nominal del equipo.
4. Determine si la frecuencia cambia junto con el voltaje. Si lo hace, inspeccione el control de velocidad del motor y el suministro de combustible antes de sustituir el AVR.
5. Cuando la frecuencia sea estable, inspeccione la alimentación del AVR, los conductores de detección, fusibles, cableado de campo, ajustes y disposición de puesta a tierra.
6. Compare el voltaje en los terminales del generador con el voltaje después del interruptor, ATS y cable de distribución para localizar la caída de voltaje aguas abajo.
7. Compruebe el equilibrio de corriente de fase e identifique cargas de alta corriente de irrupción, no lineales o cíclicas.
8. Solo después de estas comprobaciones deben probarse los componentes internos del alternador conforme al procedimiento de servicio aplicable.

Los errores de configuración después de una reparación son más comunes de lo esperado

La inestabilidad de voltaje a veces comienza inmediatamente después de una reparación del AVR, controlador, alternador o control del motor. Verifique los aspectos básicos antes de sospechar que un componente nuevo está defectuoso: selección de voltaje nominal, selección de frecuencia, posiciones de los cables de detección, enlaces de terminales, polaridad de CT cuando se utilizan funciones de caída o paralelo, y objetivo de velocidad del regulador. Una configuración trifásica de cuatro conductores de 230/400 V debe conectarse y detectarse de forma diferente a otras configuraciones de alternador. Las suposiciones incorrectas sobre la numeración de terminales pueden generar problemas persistentes de regulación.

En unidades destinadas a funcionamiento en paralelo, los circuitos de reparto de carga y caída reactiva añaden otros puntos de diagnóstico. Un transformador de corriente conectado incorrectamente o un ajuste de control incompatible puede provocar desequilibrio de carga reactiva y comportamiento inestable del voltaje después de la sincronización. Desconectar o puentear estas funciones sin un procedimiento aprobado puede crear riesgos adicionales, por lo que debe comparar cuidadosamente el cableado con el esquema de control exacto.

Cuando se requiera equipo de sustitución, seleccione un grupo electrógeno cuyo voltaje, frecuencia, velocidad, configuración de salida y perfil de carga previsto coincidan con el sitio. La gama deGrupos electrógenos diésel de tipo abierto está disponible con funcionamiento de 50 Hz o 60 Hz, opciones de voltaje nominal de 230 V / 400 V, control electrónico del regulador, autoexcitación sin escobillas y salida trifásica de cuatro conductores. Estas características favorecen una regulación controlada, pero un rendimiento estable en el sitio sigue dependiendo de una instalación correcta, evaluación de carga, integridad de terminales y comprobaciones de puesta en marcha.

Cuándo la falla requiere una investigación más profunda

Detenga la resolución prolongada de problemas y eleve la inspección cuando haya humo, olor a quemado, disparos repetidos del interruptor, desequilibrio grave de fases, cableado dañado expuesto, ruido anormal del alternador o voltaje fuera de la tolerancia aceptable para el equipo conectado. El funcionamiento continuado puede convertir un problema reparable de regulador, terminal o carga en daño de bobinados o fallo del equipo.

Para inestabilidad recurrente, mantenga un registro de servicio conciso que muestre lecturas sin carga, lecturas con carga, corrientes de fase, frecuencia, condiciones ambientales, cargas activas, alarmas y cada ajuste realizado. Esto facilita determinar si el problema sigue la temperatura del motor, una carga concreta, un evento de transferencia o una conexión relacionada con vibraciones. La reparación más fiable no es el cambio de componente más rápido; es aquella que explica el comportamiento medido y se mantiene estable en las condiciones de funcionamiento que el grupo electrógeno diésel de bastidor abierto debe manejar.
