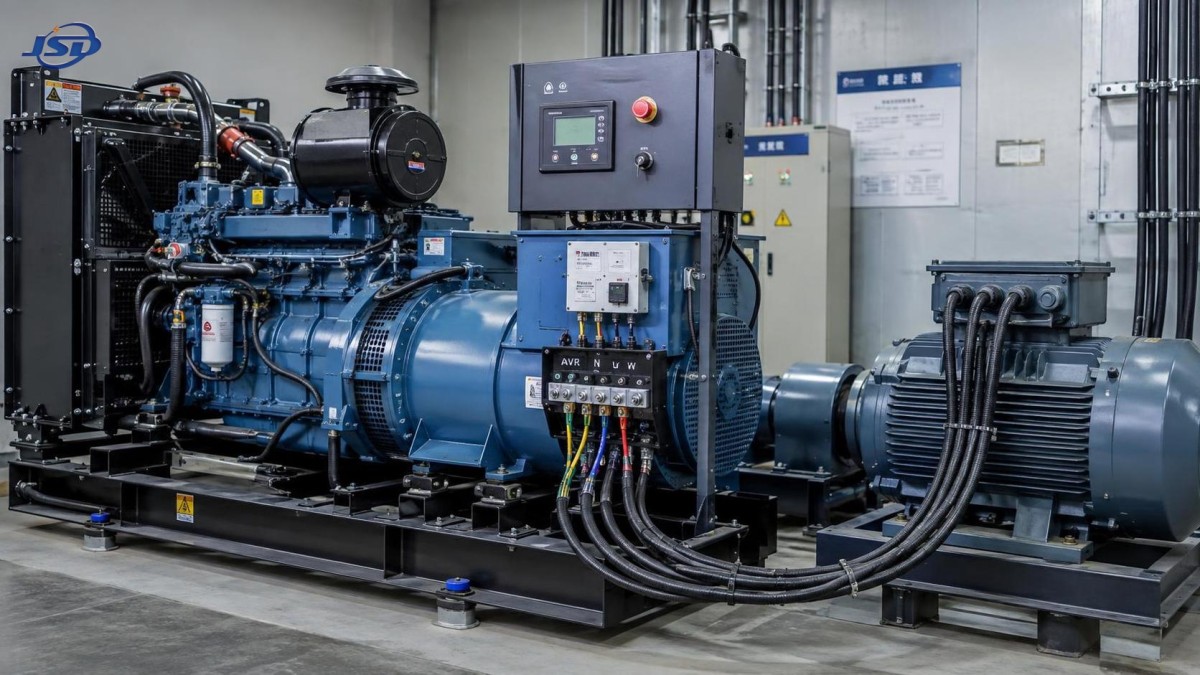

Quelles sont les causes d'une instabilité de tension dans un groupe électrogène diesel à châssis ouvert ?

Un groupe électrogène diesel à châssis ouvert peut sembler fonctionner normalement alors que la tension de sortie dérive, monte en flèche ou chute chaque fois qu’un moteur démarre, qu’une charge de soudage est connectée ou que la charge change. Il ne s’agit pas seulement d’une nuisance électrique : une tension instable peut déclencher les variateurs, surchauffer les contacteurs, endommager les commandes sensibles et rendre un système d’alimentation de secours peu fiable au moment où il est le plus nécessaire.

Le moyen le plus rapide de circonscrire le défaut consiste à distinguer l’instabilité de fréquence de l’instabilité de régulation de tension. La fréquence dépend de la vitesse du moteur ; la tension est principalement contrôlée par l’excitation, l’AVR, l’état de l’alternateur, les circuits de détection et les caractéristiques de la charge. Lorsque la fréquence et la tension varient ensemble, commencez par le moteur et le régulateur de vitesse. Lorsque la fréquence reste stable mais que la tension fluctue, examinez l’AVR, le circuit d’excitation, l’alternateur, le câblage de détection et la charge connectée.

Interpréter le symptôme avant de remplacer des pièces

Les problèmes de tension sont souvent signalés comme une « basse tension » ou une « sortie instable », mais le schéma observé est important. Une valeur basse constante n’a pas la même cause qu’une tension oscillant rapidement, et un défaut qui apparaît uniquement en charge diffère d’un défaut constaté à vide. Avant de remplacer un AVR ou de régler le régulateur de vitesse, relevez la tension, la fréquence, la vitesse du moteur si disponible, le courant de charge sur chaque phase et le moment où le problème commence.

Utilisez des instruments dont la précision est connue. Un appareil de mesure bon marché peut fournir des relevés trompeurs sur une forme d’onde déformée par des charges électroniques. Comparez l’affichage du contrôleur avec un appareil portatif étalonné aux bornes du générateur, puis mesurez à nouveau au point de distribution en aval. Une différence entre ces emplacements oriente vers les câbles, disjoncteurs, bornes ou équipements de transfert plutôt que vers l’extrémité génératrice.

Les fluctuations de vitesse du moteur sont une cause principale

Un alternateur synchrone produit une fréquence directement liée à sa vitesse de rotation. En pratique, un groupe de 50 Hz nominal à 1500 rpm ou un groupe de 60 Hz nominal à 1800 rpm doit maintenir une vitesse proche de sa vitesse nominale. Lorsque la vitesse dépasse puis retombe de façon répétée, la fréquence varie en premier, et l’AVR peut réagir à la variation de tension associée. Cela peut faire paraître le défaut électrique plus grave que sa cause mécanique initiale.

Surveillez l’affichage de fréquence lorsque le moteur est chaud et à vide. Un mouvement rythmique lent peut indiquer une oscillation du régulateur de vitesse. Une chute brutale lors de l’application d’une charge peut indiquer une réponse de carburant insuffisante, un débit de carburant limité, de l’air dans la conduite de carburant, un signal d’actionneur faible ou un échelon de charge trop important. Sur les moteurs à régulation mécanique, inspectez les tringleries afin de détecter tout grippage, jeu, ressort de rappel affaibli ou réglage incorrect. Sur les unités à régulation électronique, vérifiez les connecteurs de l’actionneur, le câblage du capteur de vitesse, la tension d’alimentation du contrôleur ainsi que les alarmes actives ou les modifications de paramètres.

La qualité et l’alimentation en carburant ne doivent pas être négligées. Un filtre obstrué, une contamination par l’eau, un reniflard de réservoir bloqué, un flexible endommagé ou une fuite d’air du côté aspiration peuvent provoquer des pertes de vitesse intermittentes. Le moteur peut récupérer assez rapidement pour que les opérateurs ne remarquent que des éclairages vacillants ou une tension de panneau variable. Confirmez que le défaut persiste après les contrôles de base du circuit de carburant et que le moteur atteint une température de fonctionnement stable avant d’effectuer des réglages du régulateur de vitesse.

Ne corrigez pas un problème de vitesse en augmentant le réglage de tension de l’AVR. Cela peut améliorer temporairement la lecture d’un appareil de mesure alors que la fréquence reste hors de la plage requise. Les moteurs, chargeurs, circuits de dérivation d’UPS et équipements sensibles à la temporisation peuvent encore être affectés.

Les défauts d’AVR et d’excitation peuvent provoquer un problème de tension à vitesse stable

Le régulateur automatique de tension compare la tension de sortie détectée à sa consigne et ajuste l’excitation du champ afin de maintenir la sortie de l’alternateur. Une défaillance de l’AVR est possible, mais ne doit pas être présumée avant d’avoir vérifié son alimentation, ses conducteurs de détection et ses connexions de champ. Des bornes desserrées, connecteurs oxydés, conducteurs rompus à l’intérieur de faisceaux soumis aux vibrations et des raccordements incorrects après maintenance sont des causes fréquentes de régulation irrégulière.

Commencez par une procédure sûre d’arrêt et d’isolement. Inspectez le bornier de l’AVR, les fusibles de détection lorsqu’ils sont présents, les fiches, les fixations de faisceau et les connexions des bornes du générateur. Recherchez les décolorations dues à la chaleur, les cosses serties desserrées, l’humidité, les infiltrations d’huile, l’isolation frottée et tout signe qu’un conducteur a été tendu par les vibrations. Serrez les connexions selon les exigences de couple du fabricant de l’équipement plutôt qu’au hasard ; un serrage excessif peut endommager les petites bornes de commande.

Lorsque le groupe fonctionne et que les mesures de sécurité électrique appropriées sont en place, vérifiez que l’AVR reçoit l’entrée de détection correcte conformément au raccordement de l’alternateur. Une phase de détection absente ou intermittente peut amener le régulateur à commander incorrectement l’excitation, provoquant souvent une surtension, une sous-tension ou un cycle. Des réglages de cavaliers incorrects pour 50 Hz ou 60 Hz, la plage de tension, le statisme ou la stabilité peuvent créer un symptôme similaire après le remplacement d’un AVR.

Les potentiomètres de stabilité et de réglage fin de tension doivent être ajustés avec prudence. La commande de stabilité n’est pas une solution générale à toutes les fluctuations de tension. Un réglage excessif dans un sens ou dans l’autre peut provoquer une oscillation lente, une oscillation rapide ou une mauvaise réponse aux changements de charge. Marquez le réglage d’origine avant de le modifier, changez une seule commande à la fois et observez le résultat à vide et sous charge contrôlée. Si la tension ne peut pas être stabilisée dans une plage de réglage normale, rétablissez le réglage et poursuivez le diagnostic plutôt que de forcer le régulateur à compenser un autre défaut.

L’état de l’alternateur est important, en particulier après un stockage ou une surchauffe

Un alternateur sans balais repose sur l’excitatrice tournante, l’ensemble redresseur tournant, le rotor principal, les enroulements du stator et l’AVR, qui fonctionnent comme un système. Les dommages ou la détérioration de l’une quelconque de ces pièces peuvent limiter la capacité de la machine à maintenir la tension. Le défaut peut être constant, lié à la température ou visible uniquement lorsque la demande de courant augmente.

Vérifiez l’extérieur de l’alternateur afin de détecter les passages d’air bloqués, les grilles de refroidissement endommagées, un bruit de roulement inhabituel et des signes de surchauffe. La poussière, le film d’huile, l’humidité et les insectes peuvent réduire les performances d’isolation et l’efficacité du refroidissement. Dans les installations à châssis ouvert, ces risques augmentent parce que l’extrémité génératrice est davantage exposée à l’environnement ambiant. Le fonctionnement d’un moteur refroidi par eau ne dispense pas de maintenir l’alternateur propre et ventilé.

Des bornes principales desserrées peuvent créer une chute de tension, de la chaleur et un déséquilibre de phase. Une connexion peut sembler acceptable mais devenir résistive lorsqu’elle supporte une charge. Inspectez les cosses de câble, les joints de jeux de barres, les bornes de disjoncteur, les connexions du neutre et les conducteurs de terre. Une décoloration autour d’une borne est un indice utile. Mesurez les valeurs phase-phase et phase-neutre, lorsque la configuration du système le permet, plutôt que de vous fier à une seule valeur affichée.

Lorsque les procédures du fabricant et des équipements d’essai qualifiés sont disponibles, un essai de résistance d’isolement peut aider à identifier l’humidité ou la détérioration de l’isolation. Cet essai doit être effectué avec les appareils électroniques sensibles, les circuits AVR et les charges connectées isolés conformément aux exigences de la documentation de l’équipement. Une faible valeur d’isolement n’identifie pas tous les défauts d’alternateur, mais elle peut expliquer un comportement instable ou dangereux après un stockage prolongé, de la condensation ou une contamination.

Les diodes redresseuses tournantes et les parasurtenseurs doivent être évalués lorsque la tension est faible, inégale ou incapable de se rétablir sous charge malgré un moteur stable et un circuit de détection AVR en bon état. Une diode défaillante peut réduire l’efficacité de l’excitation et entraîner une forme d’onde anormale ou un échauffement. L’accès impliquant l’ensemble tournant, respectez les procédures de consignation et utilisez le manuel de maintenance de l’alternateur pour connaître les valeurs d’essai et les détails de connexion approuvés.

Le comportement de la charge révèle souvent la véritable source d’instabilité

Un groupe électrogène peut réussir un essai de tension à vide et présenter néanmoins de mauvaises performances lorsqu’il est raccordé à l’installation réelle. Les gros moteurs à induction, compresseurs, pompes, concasseurs et charges de chantier mal séquencées peuvent imposer un courant de démarrage élevé. Les variateurs de vitesse, redresseurs, systèmes UPS et équipements de soudage peuvent introduire des courants harmoniques ou une demande évoluant rapidement. Il peut en résulter une courte chute de tension normale pour l’échelon de charge, ou un effondrement plus grave indiquant que le générateur est sous-dimensionné, mal configuré ou soumis à une combinaison de charges inadaptée.

Mesurez le courant sur les trois phases pendant l’événement. Une phase fortement chargée peut faire chuter la tension de cette phase tandis que les autres phases restent plus proches de la normale. Une charge totale en kW apparemment modeste peut néanmoins créer des problèmes si l’équilibrage des phases est mauvais ou si le facteur de puissance et la méthode de démarrage n’ont pas été pris en compte. Vérifiez si les moteurs démarrent en direct, si plusieurs charges démarrent simultanément et si un moteur bloqué ou mécaniquement surchargé tente de démarrer à répétition.

Le rejet de charge est tout aussi instructif. Si la tension augmente fortement lorsqu’une charge importante est déconnectée, examinez la réponse de l’AVR et la dynamique du régulateur de vitesse. Si la vitesse du moteur augmente en même temps, le régulateur de vitesse peut répondre trop lentement ou trop agressivement. Si la fréquence reste contrôlée mais que la tension dépasse sa valeur, concentrez-vous sur les réglages de stabilité de l’AVR, l’intégrité de la détection et la réponse d’excitation.

Pour les installations avec commutation de transfert, inspectez l’ATS, les contacteurs et les bornes en aval. Une mauvaise connexion du côté charge peut entraîner une tension irrégulière à l’équipement alors que la tension aux bornes du générateur reste correcte. Ne négligez pas l’intégrité du neutre dans les systèmes à quatre fils. Un neutre desserré ou ouvert peut produire un dangereux déséquilibre de tension phase-neutre lorsque les charges monophasées sont réparties de manière inégale.

Une séquence de test pratique qui évite les conclusions erronées

Les essais doivent progresser d’observations simples vers des contrôles électriques maîtrisés. Le réglage aléatoire des commandes du régulateur de vitesse et de l’AVR peut créer deux défauts là où un seul existait. L’ordre suivant permet de conserver des preuves claires :

1. Confirmez le problème avec un appareil de mesure adapté aux bornes de sortie du groupe électrogène et comparez-le à l’indication du contrôleur.
2. Faites fonctionner à vide jusqu’à ce que les conditions de fonctionnement soient stables. Relevez toutes les tensions de phase, la fréquence et toute indication de vitesse.
3. Appliquez la charge par incréments planifiés, en enregistrant les valeurs après chaque augmentation. Évitez de connecter une charge non contrôlée susceptible de dépasser la puissance nominale du groupe.
4. Déterminez si la fréquence varie avec la tension. Si c’est le cas, inspectez la commande de vitesse du moteur et l’alimentation en carburant avant de remplacer l’AVR.
5. Lorsque la fréquence est stable, inspectez l’alimentation de l’AVR, les conducteurs de détection, les fusibles, le câblage de champ, les réglages et l’agencement de mise à la terre.
6. Comparez la tension aux bornes du générateur avec la tension après le disjoncteur, l’ATS et le câble de distribution afin de localiser une chute de tension en aval.
7. Vérifiez l’équilibrage du courant de phase et identifiez les charges à fort appel de courant, non linéaires ou cycliques.
8. Ce n’est qu’après ces contrôles que les composants internes de l’alternateur doivent être testés selon la procédure de maintenance applicable.

Les erreurs de configuration après réparation sont plus fréquentes que prévu

L’instabilité de tension commence parfois immédiatement après la réparation d’un AVR, d’un contrôleur, d’un alternateur ou d’une commande moteur. Vérifiez les éléments de base avant de suspecter un composant neuf défectueux : sélection de la tension nominale, sélection de la fréquence, positions des conducteurs de détection, liaisons de bornes, polarité du CT lorsque les fonctions de statisme ou de parallèle sont utilisées, et consigne de vitesse du régulateur. Une configuration triphasée à quatre fils de 230/400 V doit être raccordée et détectée différemment des autres configurations d’alternateur. Des hypothèses erronées concernant la numérotation des bornes peuvent créer des problèmes de régulation persistants.

Sur les unités prévues pour fonctionner en parallèle, les circuits de partage de charge et de statisme réactif ajoutent d’autres points de diagnostic. Un transformateur de courant incorrectement raccordé ou un réglage de commande incompatible peut provoquer un déséquilibre de charge réactive et un comportement de tension instable après synchronisation. Déconnecter ou contourner ces fonctions sans procédure approuvée peut créer des risques supplémentaires ; comparez donc soigneusement le câblage au schéma de commande exact.

Lorsqu’un équipement de remplacement est nécessaire, sélectionnez un groupe électrogène dont la tension, la fréquence, la vitesse, la configuration de sortie et le profil de charge prévu correspondent au site. La gamme de groupes électrogènes diesel de type ouvert est disponible avec un fonctionnement à 50 Hz ou 60 Hz, des options de tension nominale de 230 V / 400 V, une commande par régulateur électronique, une auto-excitation sans balais et une sortie triphasée à quatre fils. Ces caractéristiques favorisent une régulation contrôlée, mais la stabilité des performances sur site dépend toujours d’une installation correcte, de l’évaluation de la charge, de l’intégrité des bornes et des contrôles de mise en service.

Lorsque le défaut nécessite une investigation plus approfondie

Arrêtez le dépannage prolongé et intensifiez l’inspection en présence de fumée, d’odeur de brûlé, de déclenchements répétés de disjoncteurs, d’un déséquilibre de phase sévère, de câblage endommagé exposé, d’un bruit anormal de l’alternateur ou d’une tension hors de la tolérance acceptable pour l’équipement raccordé. La poursuite du fonctionnement peut transformer un problème réparable de régulateur, de borne ou de charge en dommage aux enroulements ou en défaillance de l’équipement.

En cas d’instabilité récurrente, conservez un relevé de maintenance concis indiquant les valeurs à vide, les valeurs en charge, les courants de phase, la fréquence, les conditions ambiantes, les charges actives, les alarmes et chaque réglage effectué. Cela permet de déterminer plus facilement si le problème est lié à la température du moteur, à une charge particulière, à un événement de transfert ou à une connexion affectée par les vibrations. La réparation la plus fiable n’est pas le remplacement de composant le plus rapide ; c’est celle qui explique le comportement mesuré et reste stable dans les conditions de fonctionnement que le groupe électrogène diesel à châssis ouvert est censé supporter.
