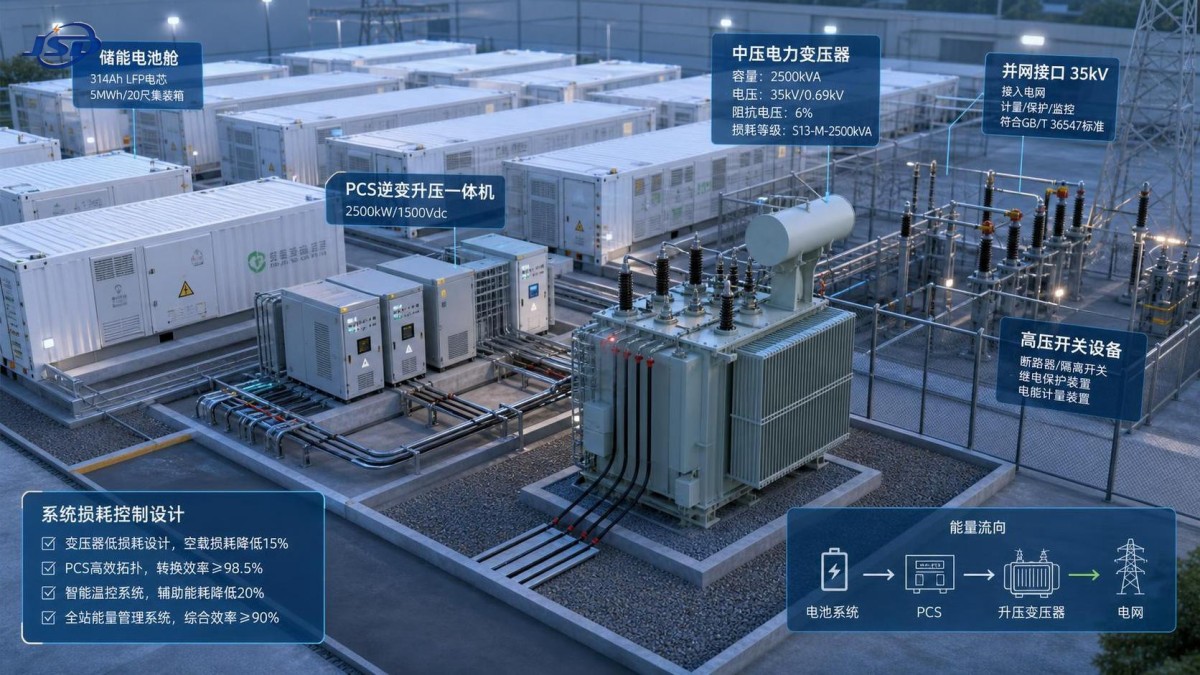

Системы аккумуляторного хранения энергии промышленного масштаба: ключевые факторы проектирования для сетевых проектов

Все часто начинается с совещания по планированию, которое кажется вполне straightforward: на площадке есть свободное место, поставщик аккумуляторных батарей предоставил компоновку, точка подключения к сети определена, и все предполагают, что главная задача заключается в расчёте ёмкости системы хранения. Затем начинается техническая проверка. Вопросы возникают одновременно с разных сторон. Справится ли оборудование подключения с профилем зарядки? Изменятся ли уровни токов короткого замыкания? Как выбрать трансформатор, если поведение инвертора существенно отличается от обычной нагрузки? Что произойдёт с коэффициентом полезного действия полного цикла после учёта вспомогательных нагрузок, температурного контроля и потерь при преобразовании?

Многие проекты, подключаемые к сети, сталкиваются с этим этапом. Системы аккумуляторного хранения электроэнергии промышленного масштаба выглядят простыми на структурных схемах, однако по мере перехода проекта к закупкам и детальному проектированию пробелы в проектных решениях становятся дорогостоящими. Задержки часто возникают из-за интерфейсов, а не из-за самих аккумуляторных элементов: согласования трансформатора, координации защит, тепловых ограничений, стратегии пожарной безопасности, доступа для технического обслуживания и логики работы, ожидаемой оператором сети. Если необходимо избежать переделок до завершения строительных работ и фиксации электротехнических пакетов, именно эти факторы стоит проверить на раннем этапе.

Ёмкость — это только начало

Распространённая ошибка — рассматривать длительность работы аккумуляторной системы и номинальную мощность как всё техническое задание. В действительности номинальные значения в мегаваттах и мегаватт-часах лишь в общих чертах описывают диапазон предоставляемых услуг. Для сетевых проектов необходим более детальный анализ: рабочий цикл, частота зарядки и разрядки, ожидаемые условия окружающей среды, требования к реактивной мощности, скорость изменения мощности, возможность чёрного запуска, если она применима, а также предполагаемый рабочий диапазон в течение срока службы проекта.

Два проекта с одинаковыми паспортными параметрами могут потребовать совершенно разных инженерных решений. Система, предназначенная главным образом для смещения пиков нагрузки, работает иначе, чем система, от которой ожидается поддержка регулирования частоты или поглощение ограничений на выработку возобновляемой энергии. Чем более изменчивым является график диспетчеризации, тем больше внимания требуется уделять управлению температурой, нагрузке на инверторы и расчётам жизненного цикла. Если эти требования не сформулированы чётко на начальном этапе, последующие споры между пакетами работ практически неизбежны.

Где обычно возникают сложности при проектировании подключения к сети

Сложность заключается не только в подключении аккумуляторных систем к сети, но и в обеспечении предсказуемого поведения накопительной установки при нормальной работе, переключениях и аварийных режимах. Поэтому проектной команде необходимо выйти за рамки однолинейных схем и задать практические вопросы.

Например, ресурсы на базе инверторов могут создавать гармоники, быстро реагировать системами управления и работать в режимах, существенно отличающихся от режимов вращающихся машин. Компоновка трансформатора и распределительного устройства должна учитывать эти особенности. Принципы заземления, режим нейтрали, координация изоляции и настройки релейной защиты должны соответствовать фактическому поведению системы преобразования электроэнергии. Если отложить эти вопросы до этапа ввода в эксплуатацию, проект обычно расплачивается за это потерей времени.

Ещё один источник проблем — предположение, что точка присоединения полностью определяет структуру проекта. Внутренняя сеть сбора среднего напряжения, компоновка skid-модулей, кабельные трассы, вспомогательное питание и топология повышения напряжения влияют на потери, зоны защиты и ремонтопригодность. В системах аккумуляторного хранения электроэнергии промышленного масштаба внутренняя архитектура может изменить как производительность, так и эксплуатационные риски.

Выбор трансформатора — не второстепенное решение

Во многих проектах пакет трансформатора рассматривается как последующая закупочная позиция. Это рискованно. Трансформатор в проекте аккумуляторного хранения должен быть совместим с характеристиками выходного сигнала инвертора, ожидаемыми режимами перегрузки, содержанием гармоник и влиянием частоты коммутации. Кроме того, он должен соответствовать классу напряжения площадки, способу охлаждения, требованиям к изоляции и принятому подходу к техническому обслуживанию.

Согласование напряжения — лишь первый уровень. Инженерам также следует оценить, подвергается ли трансформатор условиям эксплуатации, отличающимся от условий стандартной стабильной промышленной нагрузки. Кратковременные события с высоким темпом изменения мощности, повторяющиеся циклы и колебания температуры окружающей среды могут влиять на нагрев и характеристики потерь. Поэтому спецификацию трансформатора необходимо согласовывать с системой преобразования электроэнергии, а не копировать из проекта обычного фидера.

В некоторых проектах средневольтный агрегат, например распределительный трансформатор 13.8kV, может стать частью более широкого обсуждения, если требуется подключение на уровне распределительной сети или адаптация внутреннего напряжения. Важен здесь не сам продукт, а напоминание о том, что выбор трансформатора должен быть связан с фактической стратегией напряжения системы и эксплуатационным профилем.

Расчётные потери и эксплуатационные потери — не одно и то же

Коэффициент полезного действия полного цикла часто обсуждается так, будто это единое число, применимое ко всему проекту. Для проектных решений этого обычно недостаточно. Важны эффективность аккумуляторных элементов, потери при преобразовании в инверторе, потери в трансформаторе и кабелях, потребность систем HVAC, потребление в режиме ожидания и мощность систем управления. В зависимости от сценария применения потребление вспомогательных систем может иметь особое значение в жаркую или холодную погоду.

Это важно, поскольку экономика хранения и тепловое проектирование взаимосвязаны. При повышении внутренней температуры возрастает нагрузка на систему охлаждения. Если охлаждающее оборудование имеет недостаточную мощность или неправильно разделено на зоны, характеристики аккумуляторов могут ухудшаться, а старение оборудования — ускоряться. Поэтому технически обоснованная проверка должна отдельно рассматривать следующие вопросы:

• Каковы потери при преобразовании в различных точках нагрузки, а не только в одной номинальной точке?
• Какова ожидаемая вспомогательная нагрузка в режиме простоя, зарядки и разрядки?
• Как сезонные температуры изменяют объём энергии, доступной для выдачи в сеть?
• Какая часть профиля потерь приходится на аккумуляторный контейнер, а какая — на внешнее электрическое оборудование?

Без такого разделения становится сложно сравнивать варианты компоновки или понимать, действительно ли изменение проектного решения улучшает характеристики установки.

Безопасность должна быть заложена в компоновку, а не добавлена позднее

О безопасности аккумуляторных систем часто говорят как о вопросе соответствия требованиям, однако при реализации проекта это в равной степени вопрос компоновки и эксплуатации. Расстояния между установками, доступ для аварийных служб, разделение оборудования с высоким запасом энергии, вентиляционные каналы, системы обнаружения газа, если они необходимы, организация дренажа и интерфейсы пожарной системы — всё это влияет на окончательное проектное решение.

Одна из частых недоработок связана с противоречием между компактной компоновкой и ремонтопригодностью. Плотно размещённое оборудование может сократить длину кабелей или позволить разместить всё на ограниченной площадке, но при этом усложнить отключение, замену, осмотр и аварийное вмешательство. Правильнее спрашивать не «Всё ли помещается?», а «Смогут ли люди безопасно эксплуатировать и обслуживать систему после подачи напряжения?»

То же относится к вспомогательным системам. HVAC, интерфейсы пожаротушения, шкафы SCADA, системы постоянного тока и коммуникационное оборудование иногда отодвигаются на периферию комплекта чертежей. На практике они влияют на надёжность не меньше, чем аккумуляторные блоки. Площадка промышленного масштаба должна быть спроектирована так, чтобы отказ второстепенной подсистемы не создавал неоправданного риска остановки всей установки.

Системы управления и защиты определяют пригодность установки к эксплуатации

Даже при рациональном выборе оборудования проекты систем хранения могут испытывать трудности из-за неполной концепции управления. Операторы сети могут предъявлять конкретные требования к активной и реактивной мощности, поддержке напряжения, ограничениям скорости изменения мощности и восстановлению после возмущений. Эти требования необходимо перевести в логику управления на уровне установки, настройки инверторов и архитектуру связи.

Защите следует уделять такое же внимание. Вклад в ток короткого замыкания со стороны систем на базе инверторов отличается от вклада традиционной генерации, что влияет на требования к релейной защите. Команда должна проверить ограничения по току, время срабатывания защиты, поведение функции предотвращения островного режима, если она применима, интерфейсы отключения по телеуправлению, а также взаимосвязь между внутренней защитой и внешней защитой энергоснабжающей организации. Если граница между ответственностью поставщика и ответственностью владельца определена нечётко, проблемы координации проявятся поздно.

До окончательной фиксации проекта полезно составить карту рабочих сценариев. Следует рассмотреть плановую зарядку, полный разряд, состояние простоя, аварийное отключение, переключение вспомогательного питания, повторный запуск после отключения и работу при потере связи. Если последовательность действий неясна на бумаге, на объекте реализовать её будет ещё сложнее.

Условия площадки незаметно меняют проект

Иногда проекты получают концептуальное решение, разработанное для другой площадки, и предполагают, что его легко перенести. Обычно это не так. Большая высота над уровнем моря, солевые загрязнения, пыль, риск затопления, сейсмические требования, экстремальные температуры и ограниченный доступ по дорогам влияют на выбор и размещение оборудования. Строительная часть также может ограничивать размещение контейнеров, организацию дренажа и прокладку кабельных траншей.

Площадки аккумуляторного хранения особенно чувствительны к экологическим предположениям, поскольку важны тепловой режим, степень защиты от проникновения и доступ для технического обслуживания. Проект, который выглядит эффективным в мягком климате, может оказаться сложным в эксплуатации в жарком пыльном регионе. Аналогично, компактная компоновка может стать непрактичной, если запасное оборудование невозможно безопасно доставить или поднять.

Это ещё одна причина, по которой решения по трансформатору и остальному оборудованию установки не следует принимать отдельно от анализа площадки. Достаточно ещё раз подчеркнуть: независимо от того, используется ли в проекте распределительный трансформатор 13.8kV или другой класс напряжения, оборудование необходимо оценивать в реальных условиях окружающей среды проекта, а не только по электрическим номинальным параметрам.

Проблемы при вводе в эксплуатацию обычно начинаются с комплекта документации

Когда проект системы хранения достигает этапа ввода в эксплуатацию, многие наиболее серьёзные задержки возникают из-за неполных определений интерфейсов, созданных несколькими месяцами ранее. Кабельные ведомости могут не соответствовать выводам поставщика. Настройки защиты могут основываться на устаревших моделях. Перечни точек SCADA могут не отражать окончательную логику контроллера. Детали механических опор могут конфликтовать с требованиями к радиусу изгиба кабелей. Ни одна из этих проблем сама по себе не является критической, но вместе они замедляют подачу напряжения и проведение испытаний.

Полезно рассматривать проект как цепочку интерфейсов, а не как набор отдельных пакетов. Поставщик аккумуляторов, поставщик инверторов, поставщик трансформатора, инженер по защите, строительная команда и команда подключения к сети должны работать с одинаковыми эксплуатационными предположениями. Если один пакет предполагает поддержку реактивной мощности при любом уровне заряда, а другой — нет, несоответствие в конечном итоге проявится.

Для систем аккумуляторного хранения электроэнергии промышленного масштаба качество документации — это не документооборот ради самого документооборота. Оно является частью снижения физических рисков. Чёткие однолинейные схемы, описания логики управления, концепции защиты, планы доступа для обслуживания и тепловые расчёты упрощают строительство, испытания и передачу системы в эксплуатацию.

Практический способ оценить готовность проекта до завершения закупок

Если необходимо определить, действительно ли проект готов, полезно проверить его по нескольким реалистичным проектным вопросам, а не полагаться только на основные паспортные характеристики.

Следует выяснить, определён ли эксплуатационный режим достаточно подробно для электрического и теплового проектирования. Проверить, оценены ли потери в реальных рабочих режимах, а не только при номинальных значениях. Убедиться, что выбор трансформатора согласован с поведением инвертора и условиями площадки. Проверить, рассмотрены ли защита и управление от точки подключения к сети до внутренней системы сбора. Также необходимо выяснить, являются ли физически реализуемыми на площадке техническое обслуживание, замена оборудования и аварийный доступ.

Эти вопросы кажутся простыми, однако часто выявляют разрыв между концептуальным и готовым к строительству проектом. Во многих случаях правильное решение не требует масштабной переработки. Достаточно своевременно уточнить исходные предположения, чтобы каждый пакет был специфицирован корректно.

Обычно именно это становится переломным моментом в проектах сетевого хранения. Когда команда перестаёт рассматривать аккумуляторный блок как всю установку и начинает анализировать окружающие его интерфейсы, проектные решения становятся более обоснованными. Результатом становится не просто улучшенный комплект чертежей, а проект с меньшим количеством неожиданностей при поставке оборудования, испытании защит и необходимости обеспечить работу установки как надёжной части энергосистемы.
