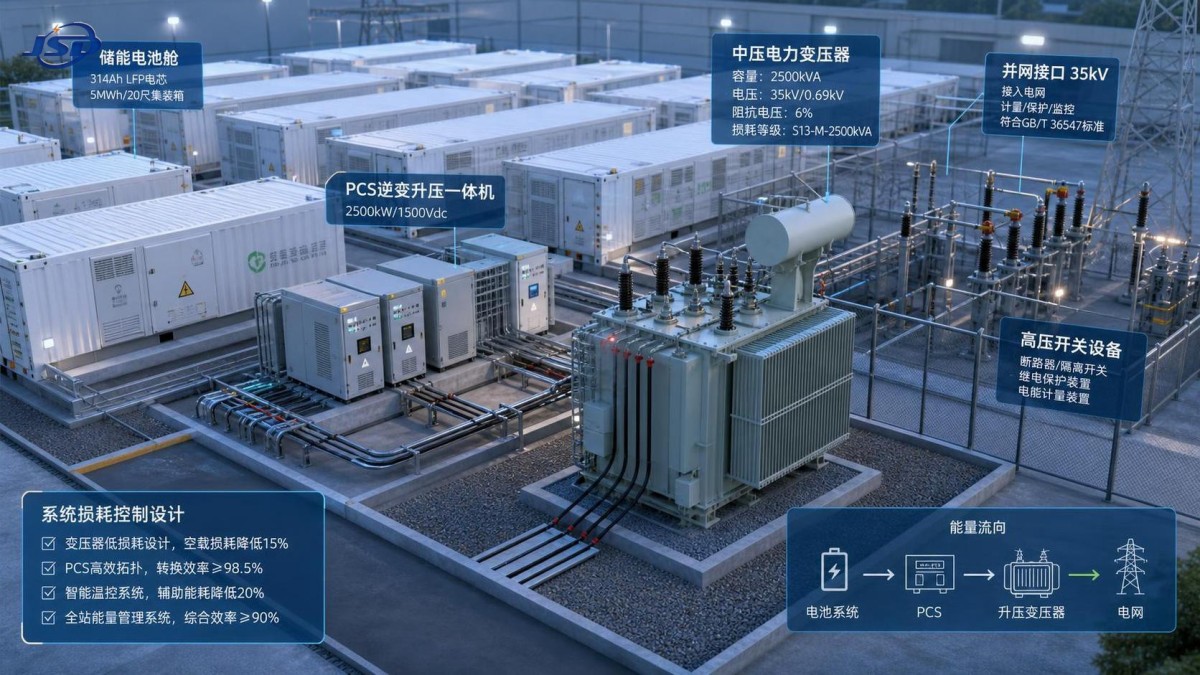

Systèmes de stockage d’énergie par batteries à l’échelle du réseau : principaux facteurs de conception pour les projets de réseau électrique

Tout commence souvent par une réunion de planification qui semble simple : le site dispose d’un espace suffisant, le fournisseur de batteries a fourni une implantation, le point de raccordement au réseau est défini et chacun suppose que le principal défi consiste à dimensionner la capacité de stockage. Puis l’examen technique commence. Les questions surgissent simultanément de plusieurs directions. Les équipements de raccordement peuvent-ils supporter le profil de charge ? Les niveaux de court-circuit vont-ils évoluer ? Comment sélectionner le transformateur lorsque le comportement de l’onduleur est très différent de celui d’une charge conventionnelle ? Que devient le rendement aller-retour après prise en compte des charges auxiliaires, de la régulation thermique et des pertes de conversion ?

De nombreux projets de réseau se retrouvent confrontés à cette situation. Les systèmes de stockage d’énergie par batteries à l’échelle du réseau semblent simples sur les schémas fonctionnels, mais lorsque le projet passe à l’approvisionnement et à l’ingénierie détaillée, les lacunes de conception deviennent coûteuses. Les retards proviennent souvent des interfaces plutôt que des cellules de batterie elles-mêmes : adéquation du transformateur, coordination des protections, contraintes thermiques, stratégie de protection incendie, accès pour la maintenance et logique opérationnelle attendue par le gestionnaire de réseau. Si vous cherchez à éviter les reprises avant le gel des travaux de génie civil et des lots électriques, voici les facteurs qu’il convient de vérifier dès le début.

La capacité n’est que le point de départ

Une erreur courante consiste à considérer que la durée de stockage et la puissance nominale constituent l’intégralité du cahier des charges. En réalité, les valeurs nominales en mégawatts et en mégawattheures ne décrivent que globalement le périmètre de service. Les projets de réseau nécessitent une analyse plus détaillée : cycle de fonctionnement, fréquence de charge et de décharge, conditions ambiantes prévues, besoins en puissance réactive, vitesse de variation, considérations relatives au démarrage à froid le cas échéant, ainsi que plage de fonctionnement probable sur la durée de vie du projet.

Deux projets présentant la même puissance nominale peuvent nécessiter des choix d’ingénierie très différents. Un système destiné principalement à l’écrêtement des pointes ne se comporte pas comme un système appelé à fournir une réponse en fréquence ou à absorber les surplus d’énergie renouvelable. Plus le profil de dispatch est variable, plus il faut accorder d’attention à la gestion thermique, à la charge des onduleurs et aux hypothèses relatives au cycle de vie. Si ces exigences ne sont pas clairement définies en amont, les litiges ultérieurs entre les différents lots sont presque inévitables.

Les points qui compliquent généralement la conception du raccordement au réseau

La difficulté ne consiste pas seulement à raccorder les batteries au réseau ; il faut également s’assurer que l’installation de stockage se comporte de manière prévisible en fonctionnement normal, lors des manœuvres et dans les conditions de défaut. L’équipe de conception doit donc aller au-delà des schémas unifilaires et poser des questions pratiques.

Par exemple, les ressources fondées sur des onduleurs peuvent introduire des harmoniques, des réponses de commande rapides et des modes de fonctionnement très différents de ceux des machines tournantes. L’ensemble transformateur-cellules doit en tenir compte. La philosophie de mise à la terre, le traitement du neutre, la coordination de l’isolement et les réglages des relais doivent tous correspondre au comportement réel du système de conversion de puissance. Si ces sujets sont reportés jusqu’à la mise en service, le projet le paie généralement en temps perdu.

Une autre source de difficultés consiste à supposer que le point d’interconnexion raconte toute l’histoire. Le réseau interne de collecte moyenne tension, la disposition des skids, les parcours de câbles, l’alimentation auxiliaire et la topologie d’élévation de tension influencent les pertes, les zones de protection et la maintenabilité. Dans les systèmes de stockage d’énergie par batteries à l’échelle du réseau, l’architecture interne peut modifier à la fois les performances et les risques opérationnels.

La sélection du transformateur n’est pas une décision secondaire

Dans de nombreux examens, le lot transformateur est traité comme un élément d’approvisionnement en aval. Cela présente des risques. Le transformateur d’un projet de stockage par batteries doit être compatible avec les caractéristiques de sortie de l’onduleur, les profils de surcharge prévus, le contenu harmonique et les effets de la fréquence de commutation. Il doit également être adapté à la classe de tension du site, au mode de refroidissement, aux exigences d’isolement et à l’approche de maintenance du projet.

L’adaptation de la tension n’est que le premier niveau d’analyse. Les ingénieurs doivent également évaluer si le transformateur est exposé à des conditions de fonctionnement différentes de celles d’une charge industrielle standard et stable. Les événements de variation rapide de courte durée, les cycles répétés et les variations de température ambiante peuvent influencer le comportement thermique et celui des pertes. Les spécifications du transformateur doivent donc être coordonnées avec le système de conversion de puissance, et non copiées d’un projet classique de départ électrique.

Sur certains projets, une unité moyenne tension telle qu’un transformateur de distribution 13.8kV peut faire partie de la réflexion globale lorsque le raccordement au niveau de la distribution ou l’adaptation de la tension interne est nécessaire. L’élément important n’est pas le nom du produit en lui-même, mais le rappel que le choix du transformateur doit être lié à la stratégie réelle de tension du système et à son profil opérationnel.

Les pertes théoriques et les pertes en fonctionnement ne sont pas identiques

Le rendement aller-retour est souvent présenté comme s’il s’agissait d’une valeur unique applicable à l’ensemble du projet. Cela suffit rarement pour prendre des décisions de conception. Le rendement des cellules de batterie, les pertes de conversion de l’onduleur, les pertes du transformateur et des câbles, la demande du système HVAC, la consommation en veille et l’alimentation des commandes sont tous importants. Selon l’application, la consommation auxiliaire peut devenir particulièrement importante par temps chaud ou froid.

Cela est important, car l’économie du stockage et la conception thermique sont liées. Lorsque les températures internes augmentent, la charge de refroidissement augmente également. Si les équipements de refroidissement sont sous-dimensionnés ou mal zonés, les performances de la batterie peuvent dériver et le vieillissement des équipements peut s’accélérer. Une analyse techniquement rigoureuse doit donc distinguer les questions suivantes :

• Quelles sont les pertes de conversion à différents niveaux de charge, plutôt qu’à un seul point nominal ?
• Quelle est la charge auxiliaire prévue au repos, pendant la charge et pendant la décharge ?
• Comment les températures saisonnières modifient-elles l’énergie disponible pour l’exportation ?
• Quelle part du profil de pertes se situe à l’intérieur de l’enceinte de batteries et quelle part intervient dans les équipements électriques externes ?

Sans cette ventilation, il devient difficile de comparer les implantations ou de comprendre si une modification de conception améliore réellement les performances de l’installation.

La conception de la sécurité doit être intégrée à l’implantation, et non ajoutée ultérieurement

La sécurité des batteries est souvent considérée comme une question de conformité, mais dans l’exécution d’un projet, elle concerne tout autant l’implantation et l’exploitation que la technique. Les distances entre les unités, l’accès pour les interventions d’urgence, la séparation des équipements à haute énergie, les voies de ventilation, les dispositifs de détection des gaz lorsqu’ils sont pertinents, la stratégie de drainage et les interfaces avec le système incendie influencent tous la conception finale.

Un oubli fréquent réside dans la tension entre les implantations compactes et la maintenabilité. Des équipements densément regroupés peuvent réduire la longueur des câbles ou permettre de s’adapter à une emprise limitée, mais ils peuvent rendre plus difficiles l’isolement, le remplacement, l’inspection et l’intervention d’urgence. La bonne question n’est pas « Est-ce que tout peut tenir ? », mais « Le personnel pourra-t-il l’exploiter et l’entretenir en toute sécurité après la mise sous tension ? »

Il en va de même pour les systèmes auxiliaires. Le HVAC, les interfaces d’extinction incendie, les armoires SCADA, les systèmes CC et les équipements de communication sont parfois relégués en périphérie des plans. En pratique, ils influencent la fiabilité autant que les blocs de batteries. Un site à l’échelle du réseau doit être conçu de manière à ce que la perte d’un sous-système secondaire ne crée pas un risque inutile d’arrêt de l’ensemble de l’installation.

Les systèmes de commande et de protection déterminent l’utilisabilité de l’installation

Même lorsque la sélection du matériel est pertinente, les projets de stockage peuvent encore rencontrer des difficultés parce que la philosophie de commande est incomplète. Les gestionnaires de réseau peuvent exiger des réponses spécifiques en matière de puissance active, de puissance réactive, de soutien de tension, de limites de variation et de récupération après perturbation. Ces exigences doivent être traduites en logique de commande au niveau de l’installation, en réglages des onduleurs et en architecture de communication.

La protection mérite le même niveau d’attention. La contribution au courant de défaut des systèmes fondés sur des onduleurs diffère de celle de la production conventionnelle, ce qui influence les attentes relatives aux relais. L’équipe doit vérifier les limites de courant, les temporisations de protection, le comportement anti-îlotage le cas échéant, les interfaces de transfert de déclenchement ainsi que la relation entre la protection interne et la protection externe du gestionnaire de réseau. Lorsque la limite entre la responsabilité du fournisseur et celle du propriétaire est floue, les problèmes de coordination apparaissent tardivement.

Il est utile de cartographier les scénarios d’exploitation avant le gel définitif de la conception. Il convient de prendre en compte la charge planifiée, la décharge complète, l’état au repos, l’arrêt d’urgence, le transfert de l’alimentation auxiliaire, le redémarrage après une panne et le fonctionnement en cas de perte de communication. Si la séquence des actions n’est pas claire sur le papier, elle sera beaucoup plus difficile à appliquer sur le terrain.

Les conditions du site remodèlent discrètement la conception

Les projets reprennent parfois une conception conceptuelle provenant d’un autre site et supposent qu’elle pourra être transférée facilement. C’est rarement le cas. L’altitude élevée, la pollution saline, la poussière, le risque d’inondation, les exigences sismiques, les températures extrêmes et les voies d’accès limitées influencent tous la sélection et la disposition des équipements. La conception civile peut également imposer des limites concernant l’emplacement des enceintes, le drainage et le tracé des caniveaux de câbles.

Les sites de stockage par batteries sont particulièrement sensibles aux hypothèses environnementales, car le comportement thermique, le degré de protection contre les infiltrations et l’accès pour la maintenance sont tous importants. Une conception qui semble efficace dans un climat tempéré peut devenir difficile à exploiter dans une région chaude et poussiéreuse. De même, une disposition compacte peut devenir impraticable si les équipements de remplacement ne peuvent pas être livrés ou levés en toute sécurité.

C’est une raison supplémentaire pour laquelle les décisions relatives au transformateur et aux équipements auxiliaires ne doivent pas être isolées de l’étude du site. Une seconde mention suffit ici : que le projet utilise un transformateur de distribution 13.8kV ou une autre classe de tension, l’équipement doit être évalué dans le contexte environnemental réel du projet, et pas uniquement en fonction de ses caractéristiques électriques.

Les problèmes de mise en service commencent généralement dans le dossier documentaire

Lorsqu’un projet de stockage atteint la phase de mise en service, bon nombre des retards les plus importants proviennent de définitions d’interfaces incomplètes établies plusieurs mois auparavant. Les nomenclatures de câbles peuvent ne pas correspondre aux terminaisons des fournisseurs. Les réglages de protection peuvent être fondés sur des modèles obsolètes. Les listes de points SCADA peuvent ne pas refléter la logique finale du contrôleur. Les détails des supports mécaniques peuvent entrer en conflit avec les exigences de rayon de courbure des câbles. Aucun de ces problèmes n’est spectaculaire isolément, mais ensemble, ils ralentissent la mise sous tension et les essais.

Une méthode utile consiste à examiner le projet comme une chaîne d’interfaces plutôt que comme un ensemble de lots séparés. Le fournisseur de batteries, le fournisseur d’onduleurs, le responsable du lot transformateur, l’ingénieur protection, l’équipe de génie civil et l’équipe chargée du raccordement au réseau doivent tous s’appuyer sur les mêmes hypothèses de fonctionnement. Si un lot suppose un soutien réactif à tous les états de charge et qu’un autre ne le prévoit pas, l’incompatibilité finira par apparaître.

Pour les systèmes de stockage d’énergie par batteries à l’échelle du réseau, la qualité documentaire n’est pas une formalité administrative. Elle fait partie de la réduction des risques physiques. Des schémas unifilaires clairs, des descriptions des commandes, des philosophies de protection, des plans d’accès pour la maintenance et des hypothèses thermiques facilitent la construction, les essais et la remise de l’installation.

Une méthode pratique pour évaluer la maturité de la conception avant la clôture des achats

Si vous cherchez à déterminer si la conception est réellement prête, il est utile de la confronter à quelques questions réalistes sur le projet plutôt que de vous fier aux seules spécifications principales.

Demandez-vous si le cycle opérationnel a été défini avec suffisamment de précision pour la conception électrique et thermique. Vérifiez si les pertes ont été évaluées dans les modes de fonctionnement réels, et pas seulement aux valeurs nominales. Vérifiez si la sélection du transformateur a été coordonnée avec le comportement des onduleurs et les conditions du site. Vérifiez si les protections et les commandes ont été examinées depuis le point d’interconnexion jusqu’au système interne de collecte. Vérifiez si la maintenance, le remplacement et l’accès d’urgence sont physiquement réalisables dans l’implantation du site.

Ces questions semblent élémentaires, mais elles révèlent souvent l’écart entre une conception conceptuelle et une conception réalisable. Dans de nombreux cas, la bonne solution ne consiste pas à procéder à une refonte majeure, mais à clarifier suffisamment tôt les hypothèses afin que chaque lot puisse être spécifié correctement.

C’est généralement le tournant des projets de stockage raccordés au réseau. Lorsque l’équipe cesse de considérer le bloc de batteries comme l’ensemble de l’installation et commence à examiner les interfaces qui l’entourent, les décisions de conception deviennent plus faciles à justifier. Le résultat n’est pas seulement un meilleur dossier de plans. C’est aussi un projet qui réserve moins de surprises à l’arrivée des équipements, lors des essais des protections et lorsque l’installation doit fonctionner comme un élément fiable du réseau.
