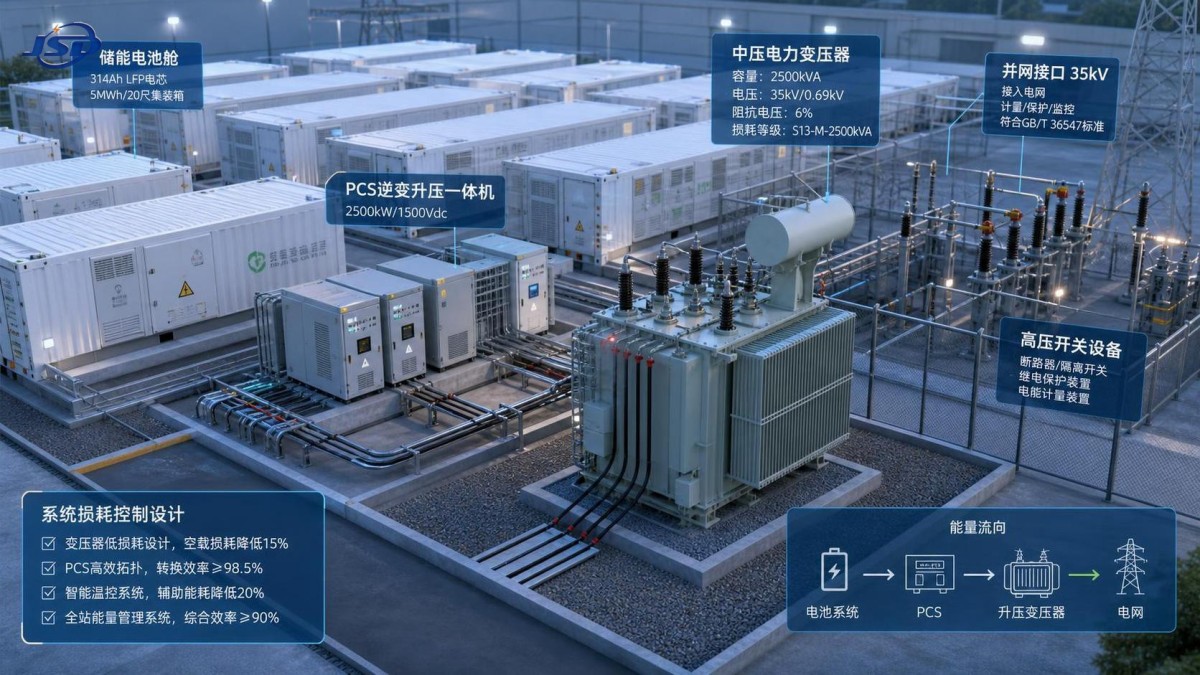

أنظمة تخزين الطاقة بالبطاريات على نطاق المرافق: عوامل التصميم الرئيسية لمشاريع الشبكة

غالبًا ما يبدأ الأمر باجتماع تخطيط يبدو مباشرًا: فالموقع تتوفر فيه المساحة، وقدّم مورّد البطاريات مخططًا، وتم تحديد نقطة الربط بالشبكة، ويفترض الجميع أن التحدي الرئيسي هو تحديد سعة تخزين الطاقة. ثم تبدأ المراجعة الفنية. وتظهر الأسئلة من جهات مختلفة في الوقت نفسه. هل تستطيع معدات الربط تحمل نمط الشحن؟ هل ستتغير مستويات الأعطال؟ كيف ينبغي اختيار المحول عندما يختلف سلوك العاكس اختلافًا كبيرًا عن الحمل التقليدي؟ ماذا يحدث لكفاءة الدورة الكاملة بعد احتساب الأحمال المساعدة والتحكم في درجة الحرارة وخسائر التحويل؟

تصل العديد من مشاريع الشبكات إلى هذه المرحلة. تبدو أنظمة تخزين طاقة البطاريات على نطاق المرافق بسيطة في المخططات الكتلية، ولكن عندما ينتقل المشروع إلى مرحلة الشراء والهندسة التفصيلية، تصبح فجوات التصميم مكلفة. وغالبًا ما تأتي التأخيرات من الواجهات بدلًا من خلايا البطاريات نفسها: توافق المحول، وتنسيق الحماية، والقيود الحرارية، واستراتيجية مكافحة الحرائق، وإمكانية الوصول لأعمال الصيانة، ومنطق التشغيل المتوقع من مشغل الشبكة. إذا كنت تحاول تجنب إعادة العمل قبل تثبيت الأعمال المدنية والحزم الكهربائية، فهذه هي العوامل التي تستحق التحقق منها مبكرًا.

السعة ليست سوى البداية

من الأخطاء الشائعة التعامل مع مدة عمل البطارية وتصنيف القدرة باعتبارهما كامل متطلبات التصميم. في الواقع، لا تصف قيمتا الميجاواط والميجاواط-ساعة الاسميتان سوى نطاق الخدمة على مستوى عام. تحتاج مشاريع الشبكات إلى رؤية أكثر تفصيلًا تشمل دورة التشغيل، وتكرار الشحن والتفريغ، والظروف المحيطة المتوقعة، ومتطلبات القدرة غير الفعالة، ومعدل التغير، واعتبارات البدء الأسود عند انطباقها، ونطاق التشغيل المحتمل طوال عمر المشروع.

قد تحتاج مشروعات تحمل الحجم الاسمي نفسه إلى خيارات هندسية مختلفة تمامًا. فالنظام المخصص أساسًا لتحويل الأحمال من أوقات الذروة يتصرف بطريقة مختلفة عن نظام يُتوقع منه دعم استجابة التردد أو امتصاص الطاقة المتجددة المهدرة. وكلما زاد تباين نمط الإرسال، زادت الحاجة إلى الاهتمام بالإدارة الحرارية، وتحميل العاكس، وافتراضات دورة الحياة. وإذا لم تُكتب هذه المتطلبات بوضوح في المرحلة الأولية، فإن النزاعات اللاحقة بين الحزم تكاد تكون مؤكدة.

متى يصبح تصميم الربط بالشبكة صعبًا عادةً

لا يكمن الجزء الصعب في توصيل البطاريات بالشبكة فحسب، بل في ضمان تصرف محطة التخزين بصورة يمكن التنبؤ بها أثناء التشغيل العادي، وعمليات التبديل، وظروف الأعطال. وهذا يعني أن على فريق التصميم تجاوز مخططات الخط الواحد وطرح أسئلة عملية.

فعلى سبيل المثال، يمكن لمصادر الطاقة المعتمدة على العواكس أن تُدخل توافقيات واستجابات تحكم سريعة وأنماط تشغيل تختلف بوضوح عن الآلات الدوارة. ويجب أن يراعي ترتيب المحول ومعدات التبديل ذلك. كما يجب أن تتوافق فلسفة التأريض، ومعالجة نقطة التعادل، وتنسيق العزل، وإعدادات المرحلات مع السلوك الفعلي لنظام تحويل القدرة. وإذا أُجّلت هذه الموضوعات إلى مرحلة التشغيل التجريبي، فعادةً ما يدفع المشروع ثمن ذلك من الوقت الضائع.

ومن مصادر المشكلات الأخرى افتراض أن نقطة الربط توضح الصورة كاملة. فشبكة التجميع الداخلية ذات الجهد المتوسط، وترتيب وحدات التجهيز، ومسارات الكابلات، ومصدر التغذية المساعدة، وطوبولوجيا رفع الجهد تؤثر في الخسائر، ومناطق الحماية، وقابلية الصيانة. وفي أنظمة تخزين طاقة البطاريات على نطاق المرافق، يمكن للبنية الداخلية أن تغير كلًا من الأداء والمخاطر التشغيلية.

اختيار المحول ليس قرارًا ثانويًا

في كثير من المراجعات، يُعامل نظام المحول باعتباره بند شراء لاحقًا. وهذا أمر محفوف بالمخاطر. إذ يجب أن يعمل المحول في مشروع تخزين البطاريات بالتوافق مع خصائص خرج العاكس، وأنماط الحمل الزائد المتوقعة، ومحتوى التوافقيات، وتأثيرات تردد التبديل. كما يجب أن يتوافق مع فئة جهد الموقع، وطريقة التبريد، ومتطلبات العزل، ونهج الصيانة المعتمد في المشروع.

لا يمثل توافق الجهد سوى الطبقة الأولى. وينبغي للمهندسين أيضًا تقييم ما إذا كان المحول سيتعرض لظروف تشغيل تختلف عن الحمل الصناعي القياسي المستقر. فقد تؤثر أحداث التغير السريع ذات المدة القصيرة، وتكرار دورات التشغيل، وتغيرات درجة الحرارة المحيطة في سلوك التسخين والخسائر. ولذلك ينبغي تنسيق مواصفات المحول مع نظام تحويل القدرة، لا نسخها من مشروع مغذٍ تقليدي.

في بعض المشاريع، قد تصبح وحدة جهد متوسط مثل محول توزيع 13.8kV جزءًا من نقاش التصميم الأوسع عندما يتعلق الأمر بالربط على مستوى التوزيع أو بتكييف الجهد الداخلي. ولا تكمن النقطة المهمة في اسم المنتج نفسه، بل في التذكير بأن اختيار المحول يجب أن يرتبط باستراتيجية جهد النظام الفعلية وملف التشغيل.

الخسائر على الورق والخسائر أثناء التشغيل ليستا الشيء نفسه

غالبًا ما تتم مناقشة كفاءة الدورة الكاملة كما لو كانت رقمًا واحدًا يمكن تطبيقه على المشروع بأكمله. ونادرًا ما يكون ذلك كافيًا لاتخاذ قرارات التصميم. فجميع من كفاءة خلايا البطارية، وخسائر تحويل العاكس، وخسائر المحول، وخسائر الكابلات، واحتياجات HVAC، واستهلاك الاستعداد، وقدرة التحكم عوامل مهمة. واعتمادًا على حالة الاستخدام، قد يصبح الاستهلاك المساعد مهمًا بصورة خاصة أثناء الطقس الحار أو البارد.

وهذا مهم لأن اقتصاديات التخزين والتصميم الحراري مرتبطان. فعندما ترتفع درجات الحرارة الداخلية، يزداد حمل التبريد. وإذا كانت معدات التبريد أقل من الحجم المطلوب أو مقسمة إلى مناطق بطريقة سيئة، فقد يتراجع أداء البطارية وتتسارع شيخوخة المعدات. ولذلك تفصل المراجعة الفنية السليمة الأسئلة التالية:

• ما خسائر التحويل عند نقاط الأحمال المختلفة بدلًا من نقطة اسمية واحدة؟
• ما الحمل المساعد المتوقع أثناء الخمول والشحن والتفريغ؟
• كيف تغير درجات الحرارة الموسمية الطاقة المتاحة للتصدير؟
• أي جزء من ملف الخسائر يحدث داخل حاوية البطارية، وأي جزء يحدث في المعدات الكهربائية الخارجية؟

من دون هذا التفصيل، يصبح من الصعب مقارنة المخططات أو فهم ما إذا كان تغيير التصميم يؤدي فعلًا إلى تحسين أداء المحطة.

يجب دمج تصميم السلامة في المخطط، لا إضافته لاحقًا

غالبًا ما يتحدث الناس عن سلامة البطاريات باعتبارها موضوعًا متعلقًا بالامتثال، لكنها في تنفيذ المشروع موضوع متعلق بالمخطط والعمليات بقدر ما هي موضوع فني. فالمسافات الفاصلة بين الوحدات، وإمكانية الوصول للاستجابة للطوارئ، وفصل المعدات عالية الطاقة، ومسارات التهوية، وترتيبات كشف الغاز عند الحاجة، واستراتيجية التصريف، وواجهات أنظمة مكافحة الحرائق، كلها تؤثر في التصميم النهائي.

ومن حالات الإغفال المتكررة التوتر بين المخططات المدمجة وقابلية الصيانة. فقد تقلل المعدات المتراصة كثافةً طول الكابلات أو تتيح ملاءمة الموقع المحدود، لكنها قد تجعل العزل والاستبدال والفحص والتدخل في حالات الطوارئ أكثر صعوبة. والسؤال الأفضل ليس: «هل يمكن أن يتسع كل شيء؟» بل: «هل يستطيع العاملون تشغيله وصيانته بأمان بعد إدخاله تحت الجهد؟»

وينطبق الأمر نفسه على الأنظمة المساعدة. إذ تُدفع أنظمة HVAC وواجهات إخماد الحرائق وخزائن SCADA وأنظمة التيار المستمر ومعدات الاتصالات أحيانًا إلى أطراف مجموعة الرسومات. لكنها عمليًا تؤثر في الموثوقية بقدر تأثير كتل البطاريات. وينبغي تصميم الموقع على نطاق المرافق بحيث لا يؤدي فقدان نظام فرعي صغير إلى خطر انقطاع غير ضروري على مستوى المحطة بأكملها.

التحكم والحماية يحددان مدى قابلية استخدام المحطة

حتى عندما يكون اختيار المعدات مناسبًا، قد تواجه مشاريع التخزين صعوبات بسبب عدم اكتمال فلسفة التحكم. فقد يطلب مشغلو الشبكة استجابات محددة للقدرة الفعالة، والقدرة غير الفعالة، ودعم الجهد، وحدود معدل التغير، والتعافي بعد الاضطرابات. ويجب ترجمة هذه المتطلبات إلى منطق تحكم على مستوى المحطة، وإعدادات العواكس، وبنية الاتصالات.

وتستحق الحماية المستوى نفسه من الاهتمام. فمساهمة أنظمة الطاقة المعتمدة على العواكس في الأعطال تختلف عن التوليد التقليدي، مما يؤثر في توقعات المرحلات. وينبغي للفريق التحقق من حدود التيار، وتوقيت الحماية، وسلوك منع التشغيل الجزيري عند انطباقه، وواجهات نقل الفصل، والعلاقة بين الحماية الداخلية وحماية المرفق الخارجية. وعندما يكون الحد الفاصل بين مسؤولية المورّد ومسؤولية المالك غير واضح، تظهر مشكلات التنسيق في وقت متأخر.

ومن المفيد وضع خريطة لسيناريوهات التشغيل قبل التجميد النهائي للتصميم. وينبغي النظر في الشحن المخطط، والتفريغ الكامل، وحالة الخمول، والإيقاف الطارئ، ونقل التغذية المساعدة، وإعادة التشغيل بعد انقطاع التيار، والتشغيل أثناء فقدان الاتصالات. فإذا كان تسلسل الإجراءات غير واضح على الورق، فسيكون تنفيذه في الموقع أكثر صعوبة بكثير.

ظروف الموقع تعيد تشكيل التصميم بهدوء

ترث المشاريع أحيانًا تصميمًا مفاهيميًا من موقع آخر، وتفترض أنه سينتقل بسهولة. لكنه عادةً لا ينتقل كذلك. فالارتفاعات العالية، والتلوث بالملوحة، والغبار، ومخاطر الفيضانات، والمتطلبات الزلزالية، ودرجات الحرارة القصوى، وطرق الوصول المحدودة، كلها تؤثر في اختيار المعدات وترتيبها. كما يمكن للتصميم المدني أن يفرض قيودًا على مواضع الحاويات، والتصريف، ومسارات خنادق الكابلات.

وتتأثر مواقع تخزين البطاريات بصورة خاصة بالافتراضات البيئية، لأن السلوك الحراري، والحماية من دخول العوامل الخارجية، وإمكانية الوصول لأعمال الصيانة، كلها أمور مهمة. فقد يبدو التصميم فعالًا في مناخ معتدل، لكنه يصبح صعب التشغيل في منطقة حارة ومليئة بالغبار. وبالمثل، قد يصبح الترتيب المدمج غير عملي إذا تعذر إيصال معدات الاستبدال أو رفعها بأمان.

وهذا سبب آخر لعدم عزل قرارات المحول ومعدات توازن المحطة عن مراجعة الموقع. وتكفي الإشارة الثانية هنا إلى أنه سواء استخدم المشروع محول توزيع 13.8kV أو فئة جهد أخرى، فيجب تقييم المعدات ضمن السياق البيئي الحقيقي للمشروع، لا وفق تصنيفها الكهربائي فقط.

تبدأ مشكلات التشغيل التجريبي عادةً في مجموعة المستندات

عندما يصل مشروع التخزين إلى مرحلة التشغيل التجريبي، يأتي كثير من أسوأ التأخيرات من تعريفات الواجهات غير المكتملة التي أُنشئت قبل أشهر. فقد لا تتوافق جداول الكابلات مع نهايات توصيل المورّد. وقد تستند إعدادات الحماية إلى نماذج قديمة. وقد لا تعكس قوائم نقاط SCADA منطق وحدة التحكم النهائي. وقد تتعارض تفاصيل الدعامات الميكانيكية مع متطلبات انحناء الكابلات. ولا تبدو أي من هذه المشكلات كبيرة بمفردها، لكنها مجتمعةً تبطئ إدخال النظام تحت الجهد والاختبارات.

ومن الممارسات المفيدة مراجعة المشروع باعتباره سلسلة من الواجهات بدلًا من مجموعة حزم منفصلة. وينبغي لمورّد البطاريات، ومورّد العاكس، وحزمة المحول، ومهندس الحماية، والفريق المدني، وفريق ربط الشبكة، أن يعملوا جميعًا وفق افتراضات التشغيل نفسها. فإذا افترضت إحدى الحزم دعم القدرة غير الفعالة في جميع حالات الشحن، ولم تفترض حزمة أخرى ذلك، فسيظهر عدم التطابق في النهاية.

وبالنسبة إلى أنظمة تخزين طاقة البطاريات على نطاق المرافق، فإن جودة المستندات ليست أعمالًا ورقية لذاتها. بل هي جزء من خفض المخاطر المادية. فمخططات الخط الواحد الواضحة، ووصف التحكم، وفلسفات الحماية، وخطط الوصول لأعمال الصيانة، والافتراضات الحرارية، تجعل بناء النظام واختباره وتسليمه أسهل.

طريقة عملية لمراجعة نضج التصميم قبل إغلاق المشتريات

إذا كنت تحاول تقييم ما إذا كان التصميم جاهزًا فعلًا، فمن المفيد اختباره مقابل بعض أسئلة المشروع الواقعية بدلًا من الاعتماد على المواصفات الرئيسية.

اسأل عما إذا كان واجب التشغيل قد حُدد بالتفصيل الكافي للتصميمين الكهربائي والحراري. واسأل عما إذا تم تقييم الخسائر عبر أوضاع التشغيل الفعلية، لا القيم الاسمية فقط. واسأل عما إذا تم تنسيق اختيار المحول مع سلوك العاكس وظروف الموقع. واسأل عما إذا تمت مراجعة الحماية والتحكم من نقطة الربط إلى نظام التجميع الداخلي. واسأل عما إذا كانت أعمال الصيانة والاستبدال والوصول في حالات الطوارئ قابلة للتنفيذ فعليًا ضمن مخطط الموقع.

تبدو هذه الأسئلة أساسية، لكنها غالبًا ما تكشف الفجوة بين التصميم المفاهيمي والتصميم القابل للبناء. وفي كثير من الحالات، لا يكمن الإصلاح الصحيح في إعادة تصميم كبيرة، بل في توضيح الافتراضات مبكرًا بما يكفي حتى يمكن تحديد مواصفات كل حزمة بصورة صحيحة.

وعادةً ما تكون هذه هي نقطة التحول في مشاريع تخزين الطاقة للشبكات. فعندما يتوقف الفريق عن التعامل مع كتلة البطاريات باعتبارها المحطة بأكملها، ويبدأ في مراجعة الواجهات المحيطة بها، تصبح قرارات التصميم أكثر قابلية للدفاع عنها. والنتيجة ليست مجرد مجموعة رسومات أفضل، بل مشروعًا أقل مفاجآت عند وصول المعدات، واختبار أنظمة الحماية، وعندما يُتوقع من المحطة أن تتصرف كجزء موثوق من الشبكة.
