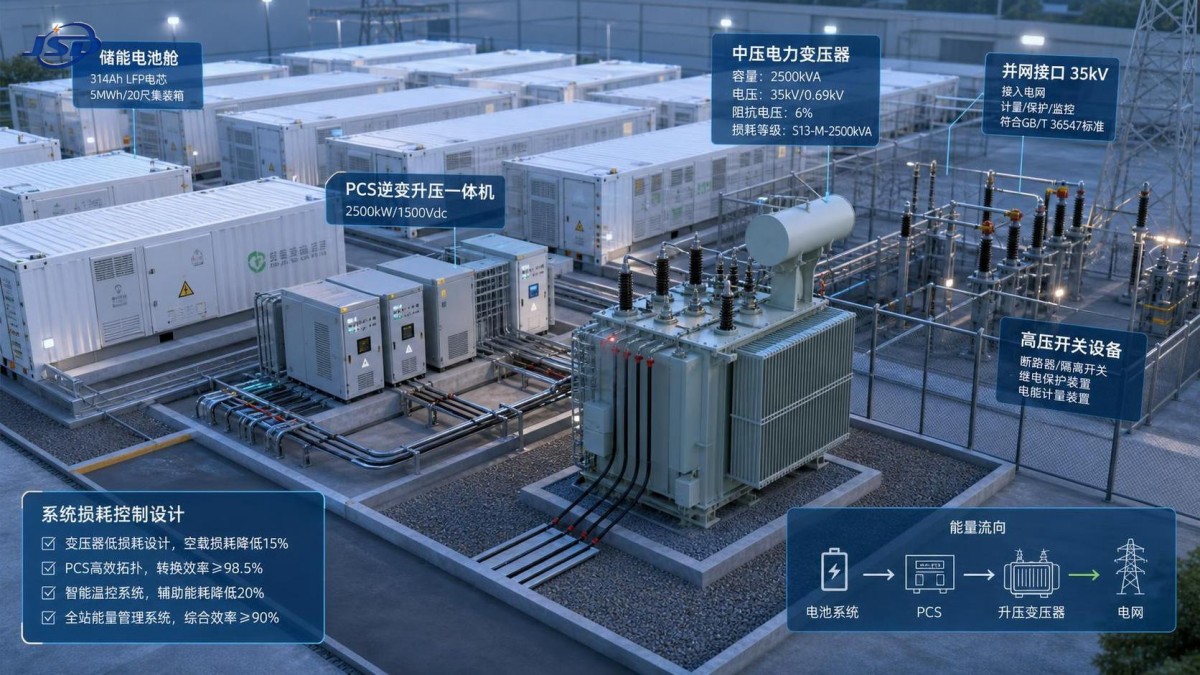

Sistemas de Armazenamento de Energia em Baterias em Escala de Rede: Principais Fatores de Projeto para Projetos de Rede Elétrica

Frequentemente, tudo começa com uma reunião de planejamento que parece simples: o local tem espaço, o fornecedor de baterias forneceu um layout, o ponto de conexão à rede está definido e todos presumem que o principal desafio é dimensionar a capacidade de armazenamento. Então começa a análise técnica. Surgem perguntas de várias direções ao mesmo tempo. Os equipamentos de conexão conseguem suportar o perfil de carregamento? Os níveis de curto-circuito serão alterados? Como o transformador deve ser selecionado quando o comportamento do inversor é muito diferente do de uma carga convencional? O que acontece com a eficiência de ciclo completo quando são incluídas as cargas auxiliares, o controle de temperatura e as perdas de conversão?

Muitos projetos de rede chegam a esse ponto. Os sistemas de armazenamento de energia em baterias em escala de serviços públicos parecem simples nos diagramas de blocos, mas, quando o projeto avança para a aquisição e a engenharia detalhada, as lacunas de projeto se tornam caras. Os atrasos geralmente surgem nas interfaces, e não nas próprias células das baterias: compatibilidade do transformador, coordenação da proteção, restrições térmicas, estratégia contra incêndios, acesso para manutenção e lógica operacional esperada pelo operador da rede. Se você está tentando evitar retrabalho antes que as obras civis e os pacotes elétricos sejam finalizados, estes são os fatores que vale a pena verificar antecipadamente.

A capacidade é apenas o começo

Um erro comum é tratar a duração da bateria e a potência nominal como todo o escopo do projeto. Na realidade, os valores nominais de megawatts e megawatts-hora descrevem apenas, em alto nível, o envelope de serviço. Os projetos de rede precisam de uma visão mais detalhada: ciclo de trabalho, frequência esperada de carga e descarga, condições ambientais previstas, requisitos de potência reativa, taxa de variação, considerações sobre black start, quando aplicável, e a janela operacional provável ao longo da vida útil do projeto.

Dois projetos com o mesmo tamanho de placa de identificação podem exigir escolhas de engenharia muito diferentes. Um sistema destinado principalmente ao deslocamento de picos opera de forma diferente de outro projetado para oferecer resposta de frequência ou absorver o corte de geração renovável. Quanto mais variável for o padrão de despacho, mais atenção será necessária para o gerenciamento térmico, o carregamento do inversor e as premissas de ciclo de vida. Se esses requisitos não forem claramente definidos desde o início, disputas posteriores entre os pacotes serão praticamente inevitáveis.

Onde o projeto de conexão à rede costuma ficar difícil

A parte difícil não é apenas conectar as baterias à rede; é garantir que a usina de armazenamento opere de forma previsível em condições normais, durante eventos de manobra e em situações de falha. Isso significa que a equipe de projeto precisa ir além dos diagramas unifilares e fazer perguntas práticas.

Por exemplo, os recursos baseados em inversores podem introduzir harmônicas, respostas rápidas de controle e modos de operação muito diferentes dos de máquinas rotativas. O arranjo do transformador e dos equipamentos de manobra deve levar isso em consideração. A filosofia de aterramento, o tratamento do neutro, a coordenação de isolamento e os ajustes dos relés precisam corresponder ao comportamento real do sistema de conversão de energia. Se esses temas forem adiados até o comissionamento, o projeto geralmente pagará o preço em tempo perdido.

Outra fonte de problemas é presumir que o ponto de interconexão conta toda a história. A coleta interna de média tensão, o arranjo dos skids, os percursos dos cabos, a alimentação auxiliar e a topologia de elevação de tensão afetam as perdas, as zonas de proteção e a facilidade de manutenção. Nos sistemas de armazenamento de energia em baterias em escala de serviços públicos, a arquitetura interna pode alterar tanto o desempenho quanto o risco operacional.

A seleção do transformador não é uma decisão secundária

Em muitas análises, o pacote do transformador é tratado como um item de aquisição posterior. Isso é arriscado. O transformador de um projeto de armazenamento de baterias precisa funcionar em conjunto com as características de saída do inversor, os padrões esperados de sobrecarga, o conteúdo harmônico e os efeitos da frequência de comutação. Ele também precisa ser compatível com a classe de tensão do local, o método de resfriamento, os requisitos de isolamento e a abordagem de manutenção do projeto.

A compatibilidade de tensão é apenas a primeira camada. Os engenheiros também devem avaliar se o transformador está sendo exposto a condições operacionais diferentes das de uma carga industrial convencional e estável. Eventos de alta variação de curta duração, ciclos repetidos e variações de temperatura ambiente podem influenciar o comportamento térmico e das perdas. Portanto, a especificação do transformador deve ser coordenada com o sistema de conversão de energia, e não copiada de um projeto convencional de alimentador.

Em alguns projetos, uma unidade de média tensão, como um Transformador de Distribuição de 13.8kV, pode fazer parte da discussão mais ampla do projeto quando há interconexão em nível de distribuição ou adaptação da tensão interna. O ponto importante não é o nome do produto em si, mas o lembrete de que a escolha do transformador deve estar vinculada à estratégia real de tensão do sistema e ao perfil operacional.

As perdas no papel e as perdas em operação não são iguais

A eficiência de ciclo completo costuma ser discutida como se fosse um único número aplicável a todo o projeto. Isso raramente é suficiente para as decisões de projeto. A eficiência das células da bateria, as perdas de conversão do inversor, as perdas do transformador, as perdas dos cabos, a demanda de HVAC, o consumo em espera e a potência de controle são todos relevantes. Dependendo do caso de uso, o consumo auxiliar pode se tornar especialmente importante durante períodos de clima quente ou frio.

Isso é importante porque a economia do armazenamento e o projeto térmico estão interligados. Se as temperaturas internas aumentam, a carga de resfriamento também aumenta. Se o equipamento de resfriamento for subdimensionado ou tiver zonas mal definidas, o desempenho da bateria poderá variar e o envelhecimento do equipamento poderá ser acelerado. Por isso, uma análise tecnicamente sólida separa as seguintes questões:

• Quais são as perdas de conversão em diferentes pontos de carga, em vez de apenas em um ponto nominal?
• Qual é a carga auxiliar esperada durante o estado ocioso, o carregamento e a descarga?
• Como as temperaturas sazonais alteram a energia disponível para exportação?
• Que parte do perfil de perdas ocorre dentro do contêiner da bateria e que parte ocorre nos equipamentos elétricos externos?

Sem essa separação, torna-se difícil comparar layouts ou entender se uma alteração no projeto está realmente melhorando o desempenho da usina.

O projeto de segurança deve ser integrado ao layout, e não adicionado posteriormente

As pessoas frequentemente tratam a segurança das baterias como uma questão de conformidade, mas, na execução do projeto, ela é tanto uma questão de layout e operação quanto uma questão técnica. A distância entre as unidades, o acesso para resposta a emergências, a separação dos equipamentos de alta energia, os caminhos de ventilação, os sistemas de detecção de gases, quando relevantes, a estratégia de drenagem e as interfaces do sistema de combate a incêndios afetam o projeto final.

Um descuido frequente é a tensão entre layouts compactos e facilidade de manutenção. Equipamentos densamente instalados podem reduzir o comprimento dos cabos ou se adequar a um terreno restrito, mas podem dificultar o isolamento, a substituição, a inspeção e a intervenção em emergências. A pergunta mais adequada não é “É possível instalar tudo?”, mas “As pessoas poderão operar e realizar a manutenção com segurança depois da energização?”

O mesmo se aplica aos sistemas auxiliares. HVAC, interfaces de supressão de incêndio, painéis SCADA, sistemas CC e equipamentos de comunicação às vezes são deixados à margem do conjunto de desenhos. Na prática, eles influenciam a confiabilidade tanto quanto os blocos de baterias. Um local em escala de serviços públicos deve ser projetado para que a perda de um subsistema menor não crie um risco desnecessário de interrupção em toda a usina.

Os controles e a proteção determinam se a usina será utilizável

Mesmo quando a seleção do hardware é adequada, os projetos de armazenamento ainda podem enfrentar dificuldades porque a filosofia de controle está incompleta. Os operadores da rede podem exigir respostas específicas para potência ativa, potência reativa, suporte de tensão, limites de rampa e recuperação após perturbações. Esses requisitos precisam ser traduzidos em lógica de controle no nível da usina, ajustes do inversor e arquitetura de comunicação.

A proteção merece o mesmo nível de atenção. A contribuição para a corrente de curto-circuito dos sistemas baseados em inversores é diferente da geração convencional, o que afeta as expectativas em relação aos relés. A equipe deve verificar os limites de corrente, o tempo de atuação da proteção, o comportamento anti-ilhamento quando aplicável, as interfaces de transferência de disparo e a relação entre a proteção interna e a proteção externa da concessionária. Quando a divisão entre as responsabilidades do fornecedor e do proprietário é vaga, os problemas de coordenação aparecem tardiamente.

É útil mapear os cenários operacionais antes da aprovação final do projeto. Considere o carregamento programado, a descarga completa, o estado ocioso, o desligamento de emergência, a transferência da alimentação auxiliar, a reinicialização após uma interrupção e a operação durante a perda de comunicação. Se a sequência de ações não estiver clara no papel, será muito mais difícil executá-la em campo.

As condições do local reformulam silenciosamente o projeto

Às vezes, os projetos herdam um projeto conceitual de outro local e presumem que ele será facilmente transferido. Normalmente, isso não acontece. Altitude elevada, contaminação salina, poeira, risco de inundação, requisitos sísmicos, temperaturas extremas e estradas de acesso restritas afetam a seleção e o arranjo dos equipamentos. O projeto civil também pode impor limitações à posição dos contêineres, à drenagem e ao roteamento das valas de cabos.

Os locais de armazenamento de baterias são especialmente sensíveis às premissas ambientais, pois o comportamento térmico, o grau de proteção contra ingresso e o acesso para manutenção são importantes. Um projeto que parece eficiente em um clima ameno pode se tornar difícil de operar em uma região quente e empoeirada. Da mesma forma, um arranjo compacto pode se tornar impraticável se os equipamentos de substituição não puderem ser entregues ou içados com segurança.

Esse é outro motivo pelo qual as decisões sobre o transformador e o balance of plant não devem ser isoladas da análise do local. Uma segunda menção é suficiente aqui: independentemente de o projeto utilizar um Transformador de Distribuição de 13.8kV ou outra classe de tensão, o equipamento precisa ser avaliado no contexto ambiental real do projeto, e não apenas com base na sua classificação elétrica.

Os problemas de comissionamento geralmente começam no conjunto de documentos

Quando um projeto de armazenamento chega ao comissionamento, muitos dos piores atrasos resultam de definições incompletas de interfaces criadas meses antes. As listas de cabos podem não corresponder às terminações do fornecedor. Os ajustes de proteção podem estar baseados em modelos desatualizados. As listas de pontos SCADA podem não refletir a lógica final do controlador. Os detalhes dos suportes mecânicos podem entrar em conflito com os requisitos de curvatura dos cabos. Nenhum desses problemas é dramático isoladamente, mas, juntos, eles atrasam a energização e os testes.

Uma disciplina útil é analisar o projeto como uma cadeia de interfaces, e não como um conjunto de pacotes separados. O fornecedor das baterias, o fornecedor do inversor, o pacote do transformador, o engenheiro de proteção, a equipe civil e a equipe de interconexão à rede devem trabalhar com as mesmas premissas operacionais. Se um pacote presumir suporte de potência reativa em todos os estados de carga e outro não, a incompatibilidade acabará vindo à tona.

Para sistemas de armazenamento de energia em baterias em escala de serviços públicos, a qualidade dos documentos não é burocracia por si só. Ela faz parte da redução dos riscos físicos. Diagramas unifilares claros, descrições dos controles, filosofias de proteção, planos de acesso para manutenção e premissas térmicas tornam o sistema mais fácil de construir, testar e entregar.

Uma forma prática de avaliar a maturidade do projeto antes do encerramento da aquisição

Se você está tentando avaliar se o projeto está realmente pronto, é útil testá-lo com algumas perguntas realistas sobre o projeto, em vez de confiar nas especificações principais.

Pergunte se o regime operacional foi definido com detalhes suficientes para o projeto elétrico e térmico. Pergunte se as perdas foram avaliadas nos modos operacionais reais, e não apenas em valores nominais. Pergunte se a seleção do transformador foi coordenada com o comportamento do inversor e as condições do local. Pergunte se a proteção e os controles foram analisados desde o ponto de interconexão até o sistema interno de coleta. Pergunte se a manutenção, a substituição e o acesso de emergência são fisicamente viáveis no layout do local.

Essas perguntas parecem básicas, mas frequentemente revelam a diferença entre um projeto conceitual e um projeto executável. Em muitos casos, a solução adequada não é uma grande reformulação. É esclarecer as premissas com antecedência suficiente para que cada pacote possa ser especificado corretamente.

Esse normalmente é o ponto de virada nos projetos de armazenamento conectado à rede. Quando a equipe deixa de tratar o bloco de baterias como se fosse toda a usina e começa a analisar as interfaces ao seu redor, as decisões de projeto tornam-se mais defensáveis. O resultado não é apenas um conjunto de desenhos melhor. É um projeto com menos surpresas quando os equipamentos chegam, quando as proteções são testadas e quando se espera que a usina opere como uma parte confiável da rede elétrica.
