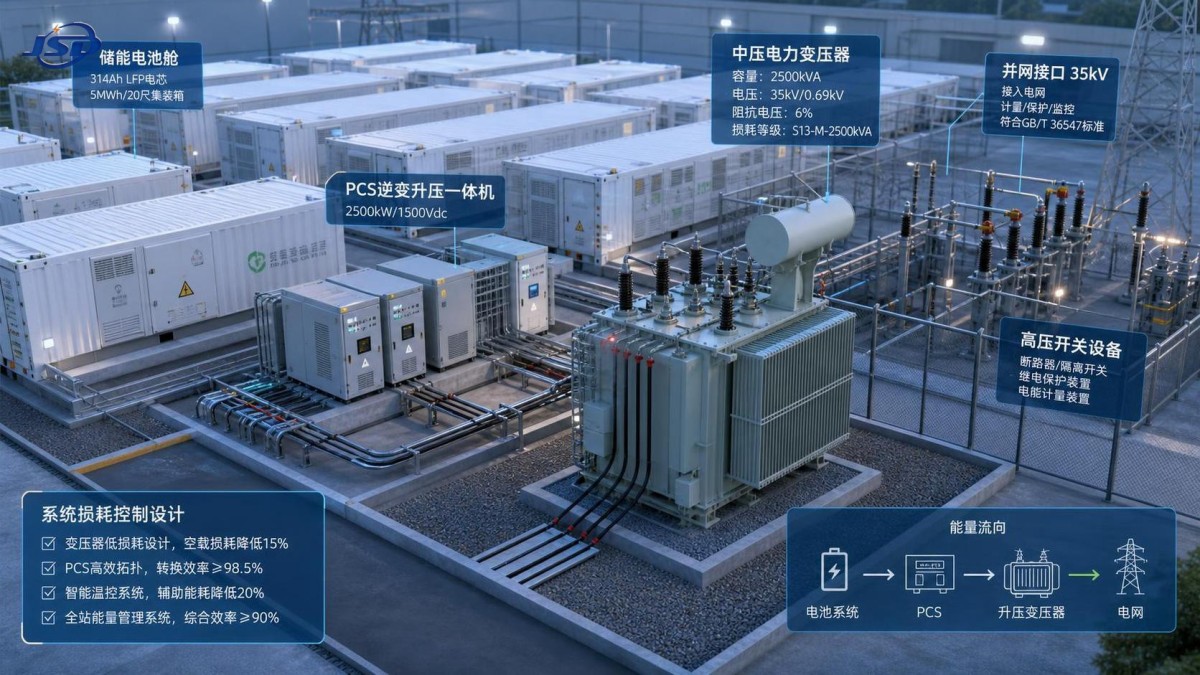

Sistemas de almacenamiento de energía en baterías a gran escala: factores clave de diseño para proyectos de red eléctrica

A menudo todo comienza con una reunión de planificación que parece sencilla: el emplazamiento dispone de espacio, el proveedor de baterías ha proporcionado una distribución, el punto de conexión a la red está definido y todos dan por sentado que el principal desafío consiste en dimensionar la capacidad de almacenamiento. Entonces comienza la revisión técnica. Surgen preguntas desde distintas direcciones al mismo tiempo. ¿Puede el equipo de conexión soportar el perfil de carga? ¿Cambiarán los niveles de cortocircuito? ¿Cómo debe seleccionarse el transformador cuando el comportamiento del inversor es muy diferente al de una carga convencional? ¿Qué ocurre con la eficiencia de ida y vuelta cuando se incluyen las cargas auxiliares, el control de temperatura y las pérdidas de conversión?

Muchos proyectos de red llegan a este punto. Los sistemas de almacenamiento de energía en baterías a escala de servicios públicos parecen sencillos en los diagramas de bloques, pero cuando el proyecto avanza hacia la adquisición y la ingeniería de detalle, las deficiencias de diseño se vuelven costosas. Los retrasos suelen deberse a las interfaces y no a las propias celdas de batería: compatibilidad del transformador, coordinación de protecciones, limitaciones térmicas, estrategia contra incendios, acceso para mantenimiento y lógica operativa exigida por el operador de la red. Si se intenta evitar retrabajos antes de que se congelen las obras civiles y los paquetes eléctricos, estos son los factores que conviene comprobar con antelación.

La capacidad es solo el principio

Un error frecuente es considerar que la duración de la batería y la potencia nominal constituyen todo el alcance del diseño. En realidad, las cifras nominales de megavatios y megavatios-hora solo describen a alto nivel el margen de servicio. Los proyectos de red necesitan una visión más detallada: el ciclo de trabajo, la frecuencia de carga y descarga, las condiciones ambientales previstas, los requisitos de potencia reactiva, la velocidad de rampa, las consideraciones relativas al arranque en negro, si corresponde, y el intervalo operativo probable durante la vida útil del proyecto.

Dos proyectos con el mismo tamaño nominal pueden requerir decisiones de ingeniería muy diferentes. Un sistema destinado principalmente al desplazamiento de picos de demanda se comporta de forma distinta a uno previsto para prestar respuesta de frecuencia o absorber vertidos de energía renovable. Cuanto más variable sea el patrón de despacho, mayor atención deberán recibir la gestión térmica, la carga del inversor y las hipótesis sobre el ciclo de vida. Si estos requisitos no se documentan claramente desde el inicio, las disputas posteriores entre paquetes serán prácticamente inevitables.

Dónde suele complicarse el diseño de conexión a la red

La dificultad no consiste únicamente en conectar las baterías a la red; también implica garantizar que la planta de almacenamiento se comporte de forma predecible durante el funcionamiento normal, las maniobras de conmutación y las condiciones de fallo. Esto significa que el equipo de diseño debe ir más allá de los diagramas unifilares y plantear preguntas prácticas.

Por ejemplo, los recursos basados en inversores pueden introducir armónicos, respuestas de control rápidas y modos de funcionamiento muy diferentes de los de las máquinas rotativas. La disposición del transformador y del aparellaje debe tenerlo en cuenta. La filosofía de puesta a tierra, el tratamiento del neutro, la coordinación del aislamiento y los ajustes de los relés deben corresponderse con el comportamiento real del sistema de conversión de potencia. Si estos aspectos se posponen hasta la puesta en servicio, el proyecto normalmente pagará las consecuencias en forma de tiempo perdido.

Otra fuente de problemas es suponer que el punto de interconexión cuenta toda la historia. La red interna de media tensión, la disposición de los skids, los tendidos de cables, el suministro auxiliar y la topología de elevación de tensión afectan a las pérdidas, las zonas de protección y la mantenibilidad. En los sistemas de almacenamiento de energía en baterías a escala de servicios públicos, la arquitectura interna puede modificar tanto el rendimiento como el riesgo operativo.

La selección del transformador no es una decisión secundaria

En muchas revisiones, el paquete del transformador se considera un elemento de adquisición posterior. Esto implica riesgos. El transformador de un proyecto de almacenamiento en baterías debe funcionar con las características de salida del inversor, los patrones de sobrecarga previstos, el contenido armónico y los efectos de la frecuencia de conmutación. También debe adaptarse a la clase de tensión del emplazamiento, el método de refrigeración, los requisitos de aislamiento y el enfoque de mantenimiento del proyecto.

La adaptación de tensión es solo la primera capa. Los ingenieros también deben evaluar si el transformador estará expuesto a condiciones operativas diferentes de las de una carga industrial estándar y estable. Los eventos de rampa elevada y corta duración, los ciclos repetidos y las variaciones de temperatura ambiente pueden influir en el comportamiento térmico y de las pérdidas. Por tanto, la especificación del transformador debe coordinarse con el sistema de conversión de potencia y no copiarse de un proyecto convencional de alimentador.

En algunos proyectos, una unidad de media tensión, como un transformador de distribución de 13,8 kV, puede formar parte de la conversación de diseño general cuando intervienen una interconexión a nivel de distribución o una adaptación interna de tensión. El aspecto importante no es el nombre del producto en sí, sino recordar que la selección del transformador debe estar vinculada a la estrategia real de tensión del sistema y a su perfil operativo.

Las pérdidas sobre el papel y las pérdidas operativas no son lo mismo

A menudo se habla de la eficiencia de ida y vuelta como si fuera una única cifra aplicable a todo el proyecto. Rara vez es suficiente para tomar decisiones de diseño. La eficiencia de las celdas de batería, las pérdidas de conversión del inversor, las pérdidas del transformador, las pérdidas de los cables, la demanda de HVAC, el consumo en espera y la potencia de control son factores relevantes. Dependiendo del caso de uso, el consumo auxiliar puede adquirir especial importancia durante los periodos de calor o frío.

Esto es importante porque la economía del almacenamiento y el diseño térmico están relacionados. Si aumenta la temperatura interna, aumenta la carga de refrigeración. Si el equipo de refrigeración está subdimensionado o mal zonificado, el rendimiento de la batería puede desviarse y el envejecimiento del equipo puede acelerarse. Por ello, una revisión técnicamente sólida debe separar las siguientes preguntas:

• ¿Cuáles son las pérdidas de conversión en distintos puntos de carga y no solo en un punto nominal?
• ¿Cuál es la carga auxiliar prevista durante el estado inactivo, la carga y la descarga?
• ¿Cómo modifican las temperaturas estacionales la energía disponible para la exportación?
• ¿Qué parte del perfil de pérdidas se produce dentro del contenedor de baterías y qué parte tiene lugar en los equipos eléctricos externos?

Sin este desglose, resulta difícil comparar distribuciones o comprender si un cambio de diseño está mejorando realmente el rendimiento de la planta.

El diseño de seguridad debe integrarse en la distribución, no añadirse después

A menudo se habla de la seguridad de las baterías como un asunto de cumplimiento normativo, pero en la ejecución del proyecto también es un asunto de distribución y operación, al mismo nivel que los aspectos técnicos. La separación entre unidades, el acceso para la respuesta ante emergencias, la separación de los equipos de alta energía, las rutas de ventilación, las disposiciones de detección de gases cuando corresponda, la estrategia de drenaje y las interfaces del sistema contra incendios afectan al diseño final.

Un descuido frecuente es la tensión entre las distribuciones compactas y la mantenibilidad. Los equipos densamente agrupados pueden reducir la longitud de los cables o adaptarse a una parcela limitada, pero pueden dificultar el aislamiento, la sustitución, la inspección y la intervención en emergencias. La pregunta adecuada no es «¿Cabe todo?», sino «¿Podrán las personas operarlo y mantenerlo de forma segura después de su energización?».

Lo mismo se aplica a los sistemas auxiliares. HVAC, interfaces de supresión de incendios, armarios SCADA, sistemas de CC y equipos de comunicación a veces se relegan al borde del conjunto de planos. En la práctica, influyen en la fiabilidad tanto como los bloques de baterías. Un emplazamiento a escala de servicios públicos debe diseñarse de modo que la pérdida de un subsistema menor no cree un riesgo innecesario de interrupción en toda la planta.

Los controles y las protecciones determinan si la planta es utilizable

Incluso cuando la selección del hardware es razonable, los proyectos de almacenamiento pueden seguir teniendo dificultades porque la filosofía de control está incompleta. Los operadores de red pueden exigir respuestas específicas para la potencia activa, la potencia reactiva, el soporte de tensión, los límites de rampa y la recuperación tras perturbaciones. Estos requisitos deben traducirse en la lógica de control a nivel de planta, los ajustes de los inversores y la arquitectura de comunicaciones.

Las protecciones merecen el mismo nivel de atención. La contribución al cortocircuito de los sistemas basados en inversores difiere de la de la generación convencional, lo que afecta a las expectativas respecto a los relés. El equipo debe verificar los límites de corriente, la temporización de las protecciones, el comportamiento anti-isla cuando corresponda, las interfaces de disparo transferido y la relación entre la protección interna y la protección externa de la compañía eléctrica. Cuando la división de responsabilidades entre el proveedor y el propietario no está clara, los problemas de coordinación aparecen tarde.

Resulta útil mapear los escenarios operativos antes de la congelación final del diseño. Deben considerarse la carga programada, la descarga completa, el estado inactivo, la parada de emergencia, la transferencia del suministro auxiliar, el reinicio después de una interrupción y el funcionamiento durante la pérdida de comunicaciones. Si la secuencia de acciones no está clara sobre el papel, será mucho más difícil ejecutarla en campo.

Las condiciones del emplazamiento remodelan silenciosamente el diseño

A veces los proyectos heredan un diseño conceptual de otra ubicación y suponen que se transferirá fácilmente. Normalmente no es así. La gran altitud, la contaminación salina, el polvo, el riesgo de inundación, los requisitos sísmicos, las temperaturas extremas y las carreteras de acceso restringido afectan a la selección y disposición de los equipos. El diseño civil también puede imponer límites a la ubicación de los contenedores, el drenaje y el trazado de las zanjas de cables.

Los emplazamientos de almacenamiento en baterías son especialmente sensibles a las hipótesis ambientales porque el comportamiento térmico, el grado de protección contra la entrada de elementos y el acceso para mantenimiento son factores importantes. Un diseño que parece eficiente en un clima templado puede resultar difícil de operar en una región cálida y polvorienta. Del mismo modo, una disposición compacta puede volverse impracticable si no es posible entregar o elevar de forma segura los equipos de sustitución.

Esta es otra razón por la que las decisiones relativas al transformador y al balance de planta no deben aislarse de la revisión del emplazamiento. Basta con una segunda mención aquí: tanto si el proyecto utiliza un transformador de distribución de 13,8 kV como otra clase de tensión, el equipo debe evaluarse en el contexto ambiental real del proyecto y no únicamente según su capacidad eléctrica.

Los problemas de puesta en servicio suelen comenzar en el conjunto de documentos

Cuando un proyecto de almacenamiento llega a la puesta en servicio, muchos de los peores retrasos proceden de definiciones incompletas de las interfaces creadas meses antes. Las listas de cables pueden no coincidir con las terminaciones del proveedor. Los ajustes de protección pueden basarse en modelos obsoletos. Las listas de puntos SCADA pueden no reflejar la lógica final del controlador. Los detalles de los soportes mecánicos pueden entrar en conflicto con los requisitos de curvatura de los cables. Ninguno de estos problemas es dramático por sí solo, pero juntos ralentizan la energización y las pruebas.

Una disciplina útil consiste en revisar el proyecto como una cadena de interfaces y no como un conjunto de paquetes separados. El proveedor de baterías, el proveedor de inversores, el paquete del transformador, el ingeniero de protecciones, el equipo civil y el equipo de interconexión a la red deben trabajar con las mismas hipótesis operativas. Si un paquete supone que existe soporte de potencia reactiva en todos los estados de carga y otro no, la discrepancia acabará saliendo a la luz.

Para los sistemas de almacenamiento de energía en baterías a escala de servicios públicos, la calidad documental no es papeleo por sí mismo. Forma parte de la reducción del riesgo físico. Los diagramas unifilares claros, las descripciones de control, las filosofías de protección, los planes de acceso para mantenimiento y las hipótesis térmicas facilitan la construcción, las pruebas y la entrega del sistema.

Una forma práctica de revisar la madurez del diseño antes de cerrar la adquisición

Si se intenta determinar si el diseño está realmente preparado, resulta útil someterlo a algunas preguntas realistas del proyecto en lugar de basarse únicamente en las especificaciones principales.

Hay que preguntar si el régimen operativo se ha definido con suficiente detalle para el diseño eléctrico y térmico. También si las pérdidas se han evaluado en los modos operativos reales y no solo en valores nominales. Si la selección del transformador se ha coordinado con el comportamiento del inversor y las condiciones del emplazamiento. Si las protecciones y los controles se han revisado desde el punto de interconexión hasta el sistema interno de colectores. Y si el mantenimiento, la sustitución y el acceso de emergencia son físicamente viables en la distribución del emplazamiento.

Estas preguntas parecen básicas, pero a menudo revelan la diferencia entre un diseño conceptual y uno construible. En muchos casos, la solución adecuada no es un rediseño importante, sino aclarar las hipótesis con suficiente antelación para que cada paquete pueda especificarse correctamente.

Ese suele ser el punto de inflexión en los proyectos de almacenamiento conectado a la red. Cuando el equipo deja de tratar el bloque de baterías como si fuera toda la planta y comienza a revisar las interfaces que lo rodean, las decisiones de diseño se vuelven más defendibles. El resultado no es solo un conjunto de planos mejorado, sino un proyecto con menos sorpresas cuando llegan los equipos, se prueban las protecciones y se espera que la planta se comporte como una parte fiable de la red eléctrica.
