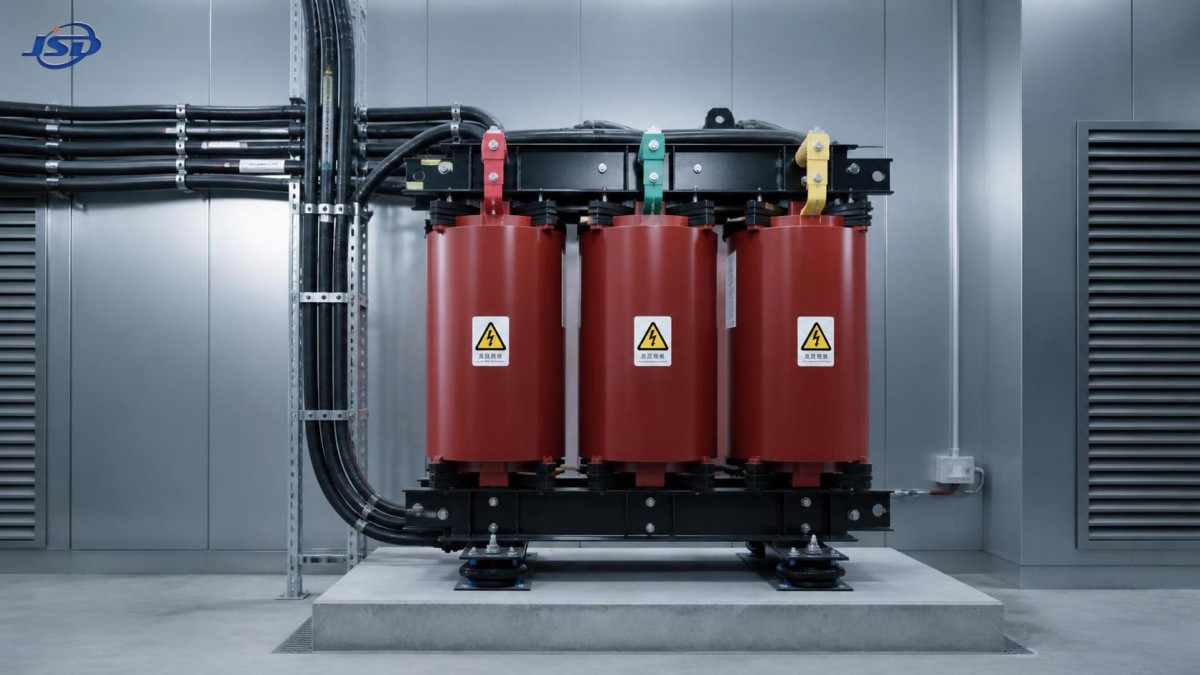

Как можно снизить уровень шума сухого трансформатора на объекте?

Чрезмерный шум сухого трансформатора — это не просто раздражающий фактор. В электрощитовой на предприятии, коммерческом здании или на подстанции, расположенной рядом с помещениями, где находятся люди, постоянное гудение может мешать общению, снижать комфорт операторов и доверие к оборудованию. Трансформатор по своей конструкции не является бесшумным, однако заметное изменение звука — или звук, ставший неприемлемым только после монтажа, — требует систематической проверки на объекте.

Практический вывод заключается в следующем: не каждый шумный сухой трансформатор имеет производственный дефект. Многие жалобы вызваны тем, как звук и вибрация передаются через пол, кабельную систему, корпус, стены или вентиляционные отверстия. Наиболее эффективное решение зависит от определения того, является ли звук нормальным шумом сердечника, связанной с нагрузкой вибрацией обмоток, шумом вентиляторов, структурным резонансом или предупреждающим признаком развивающейся неисправности.

Начните с различения нормального гудения трансформатора и аномального шума

Сухой трансформатор обычно издает низкочастотное гудение даже при малой нагрузке или ее отсутствии. В основном это связано с магнитострикцией электротехнической стали сердечника: пластины сердечника незначительно изменяют размеры при чередовании магнитного потока. В системах с частотой 50 Гц звук обычно имеет выраженную составляющую около удвоенной частоты сети; в системах 60 Гц соответствующая составляющая выше. Такое базовое гудение обычно стабильно и предсказуемо.

Операторам следует уделить больше внимания, если звук меняет характер. Незакрепленный металлический дребезг, прерывистое жужжание, потрескивание, резкие щелчки или внезапное увеличение громкости отличаются от обычного гудения сердечника. То же относится к звуку, который значительно усиливается только при работе мощных нелинейных нагрузок, преобразователей частоты, выпрямителей или сварочного оборудования. Такие условия могут указывать на гармоники, незакрепленные детали, перегруженные вентиляторы охлаждения, вибрацию кабелей или электрический разряд. Не пытайтесь диагностировать трансформатор только по звуку, но рассматривайте незнакомый шум как повод для проверки, а не просто для добавления звукоизоляции вокруг помещения.

Перед внесением любых изменений зафиксируйте, когда возникает шум. Отметьте нагрузку трансформатора, состояние работы вентиляторов, температуру окружающей среды, работающее поблизости оборудование и то, передается ли звук через конструкцию или слышен непосредственно у трансформатора. Короткая аудиозапись, сделанная с одинакового расстояния в разные дни, также может помочь обслуживающим бригадам сравнивать условия, не полагаясь на память.

Определите путь передачи, а не только источник звука

Одна из наиболее распространенных ошибок на объекте — предполагать, что громкий шум в помещении означает шумный трансформатор. На деле агрегат может создавать приемлемый воздушный шум, в то время как здание усиливает его вибрацию. Бетонные плиты, стальные швеллеры, кабельные лотки, пустотелые полости стен, фальшполы и плохо закрепленные вентиляционные каналы могут служить звуковыми мостиками. В результате гудение появляется в офисе, коридоре или диспетчерской на некотором расстоянии от самого трансформатора.

Полезный первоначальный тест — прослушать звук в нескольких точках: непосредственно рядом с корпусом, на полу возле основания, у смежной стены, возле кабельного ввода и в используемой зоне, где жалобы наиболее выражены. Если пол или стена явно передают вибрацию, приоритетом является структурная изоляция. Если шум наиболее силен у вентиляционной решетки, проблема может заключаться в потоке воздуха и конструкции акустического пути. Если он сосредоточен у кабельного лотка или опоры шинопровода, подтяжка или переработка этой опоры может дать неожиданно значительный эффект.

Проверьте фундамент и схему монтажа

Сухой трансформатор должен устанавливаться на жесткое, ровное и правильно спроектированное основание. Слишком легкое, неровное или плохо закрепленное основание может войти в резонанс с естественной вибрацией трансформатора. Это не обязательно означает, что для каждой установки нужны толстые резиновые прокладки. В некоторых случаях мягкие опоры, выбранные без расчета, могут усилить низкочастотные колебания, особенно если они перегружены, неравномерно распределены или не соответствуют требованиям сейсмостойкости и устойчивости.

При подтвержденном структурном шуме могут быть уместны виброизоляторы, упругие прокладки или пружинные системы изоляции. При выборе необходимо учитывать массу трансформатора, центр тяжести, электрические зазоры, гибкость кабелей и местные правила монтажа. Любое решение по виброизоляции должно сохранять устойчивость агрегата и не создавать опасности при техническом обслуживании. Также важно проверить анкерные болты, опорные швеллеры, панели корпуса и фиксаторы колес, если они предусмотрены. Незакрепленный болт или контакт стали со сталью часто создает более резкий звук, чем сам трансформатор.

Кабельные соединения заслуживают такого же внимания. Жестко подключенные шинопроводы и сильно закрепленные кабели могут передавать вибрацию в стену или верхнюю конструкцию. Гибкие соединительные секции, если они технически применимы и допускаются проектом установки, могут уменьшить эту передачу. Цель не в том, чтобы сделать соединения незакрепленными, а в том, чтобы предотвратить превращение здания в продолжение рамы трансформатора.

Не решайте проблему шума ограничением вентиляции

Когда в трансформаторном помещении шумно, возникает соблазн герметизировать щели, закрыть жалюзи или облицевать каждый проем плотным материалом. Такой подход может быстро привести к обратному эффекту. Сухие трансформаторы зависят от достаточного воздушного потока для отвода тепла. Ограничение путей притока или вытяжки может снизить воспринимаемый шум за пределами помещения, одновременно повышая температуру обмоток и корпуса внутри него. Со временем такой компромисс может повлиять на срок службы изоляции и эксплуатационную надежность.

Лучший подход — рассмотреть весь путь вентиляции. Проверьте, не являются ли приточные и вытяжные проемы слишком большими или слишком малыми для фактической тепловой нагрузки, не происходит ли короткое замыкание воздушного потока между проемами и не направляют ли решетки звук в сторону чувствительных зон. Акустические жалюзи, облицованные участки воздуховодов, шумозащитные перегородки или измененный воздушный путь могут снизить передаваемый шум при сохранении воздушного потока. Следует учитывать создаваемое ими падение давления, особенно для агрегатов с естественной вентиляцией.

Для трансформаторов с вентиляторным охлаждением проверяйте вентиляторы отдельно. Неисправный подшипник, загрязненная лопасть вентилятора, незакрепленная защитная решетка, несбалансированная крыльчатка или нестабильное управление вентилятором могут создавать шум, который операторы приписывают сердечнику трансформатора. Убедитесь, что вентиляторы запускаются и останавливаются должным образом, свободно вращаются при изолированной проверке и не касаются защитных решеток или проводки. Замена вентилятора должна соответствовать исходным требованиям по расходу воздуха, напряжению, логике управления и температурному классу; установка более тихого вентилятора меньшей производительности не является технически грамотным решением.

Проверьте профиль нагрузки, напряжение и гармоники

Шум, изменяющийся с нагрузкой, требует более тщательной электротехнической проверки. Усилия в обмотках возрастают с увеличением тока, поэтому некоторое повышение уровня звука при высокой нагрузке может быть ожидаемым. Однако внезапное или непропорциональное увеличение может означать, что условия эксплуатации отличаются от исходных проектных предпосылок. Нагрузки с высоким содержанием гармоник особенно актуальны на современных объектах с приводами, системами UPS, зарядным оборудованием, нагрузками обработки данных и силовыми электронными преобразователями.

Гармоники могут увеличивать потери, нагрев и слышимые составляющие сверх привычного гудения на частоте сети. Они также могут возбуждать механический резонанс в обмотках, зажимных конструкциях, корпусах или подключенных шинах. Измерение искажений тока и напряжения с помощью подходящего оборудования для контроля качества электроэнергии полезнее, чем предположения, основанные на звуке. Сравните результаты с номинальными данными трансформатора, информацией о нагрузке и требованиями электрического проекта объекта. Если трансформатор не был рассчитан на фактический спектр гармоник, меры по снижению воздействия могут включать перераспределение нагрузки, фильтрацию, подходящую схему реакторов или пересмотр выбора трансформатора.

Напряжение питания также имеет значение. Перенапряжение может увеличить возбуждение сердечника и сделать трансформатор заметно более шумным даже при малой нагрузке. Операторы должны подтвердить фактическую настройку ответвлений и входное напряжение, прежде чем предполагать механический дефект. Изменение ответвлений и внутренние электротехнические работы должны выполняться только в соответствии с документированной процедурой производителя и квалифицированным персоналом при безопасно отключенном трансформаторе.

Безопасно осмотрите панели корпуса, зажимы сердечника и внешние крепежные элементы

Незакрепленные двери корпуса, панели доступа, сальниковые пластины, таблички, крышки кабельных лотков и вентиляционные экраны являются простыми, но часто упускаемыми источниками дребезга. Во время планового отключения проверьте отсутствие крепежных элементов, износ уплотнений дверей, деформацию панелей и точки контакта, в которых компоненты могут вибрировать друг о друга. Затяжку следует выполнять в соответствии с рекомендациями производителя. Чрезмерная затяжка панелей или крепежа может повредить резьбу, деформировать листовой металл или передать вибрацию в другом направлении.

Внутренний осмотр требует большей осторожности. Зажимы сердечника, опоры обмоток и внутренние соединения не являются элементами для обычной регулировки оператором. Изменение внутреннего шума может указывать на ослабление, но также может отражать тепловое перемещение, воздействие аварийных токов или ухудшение изоляции. Открытие крышек или попытка механической коррекции без надлежащей процедуры может привести к загрязнению, повреждению изоляции и снижению уровня безопасности. Если аномальный внутренний шум сохраняется после внешних проверок, привлеките квалифицированную сервисную группу по трансформаторам и предоставьте записи эксплуатации, наблюдения по звуку, тепловую историю и имеющиеся результаты испытаний.

Когда обработка помещения является правильным решением

Иногда трансформатор работает нормально, однако место его установки не подходит для акустических условий. Это распространено, когда электрощитовые имеют общие стены с офисами, жилыми зонами, медицинскими помещениями, учебными аудиториями или диспетчерскими. В таких случаях могут быть оправданы меры на уровне помещения: перегородки повышенной массы, герметизированные проходки, акустические двери, изолированные потолочные системы и надлежащим образом спроектированные шумоглушители на вентиляционных путях.

Последовательность имеет значение. Устраните незакрепленные компоненты и вибрационные мостики до вложений в акустическую отделку. Установка звукопоглощающих стеновых панелей может уменьшить реверберацию внутри помещения, но мало поможет против вибрации, передающейся через бетонную плиту. Аналогично, тяжелая акустическая дверь не может компенсировать открытую кабельную проходку или жалюзи, направленные прямо на тихое рабочее пространство.

Учитывайте, соответствует ли тип трансформатора условиям проекта

Контроль шума также является вопросом спецификации. Для будущих проектов акустические требования следует обсуждать на раннем этапе вместе с мощностью трансформатора, потерями, стратегией пожарной безопасности, вентиляцией, местом установки и профилем нагрузки. Сухой трансформатор часто выбирают для внутренней установки и мест, где вопросы пожарной безопасности и воздействия на окружающую среду имеют первостепенное значение, однако ни один тип трансформатора не является автоматически лучшим для каждого объекта.

Для наружного распределения, промышленных объектов, подключений возобновляемых источников энергии и применений, где схема установки допускает маслонаполненное оборудование, проектные группы могут рассмотреть такие альтернативы, какМасляный силовой распределительный трансформатор 15 кВ/0,4 кВ. Его применимость зависит от подхода проекта к противопожарной защите, экологических требований, плана технического обслуживания, потребностей в напряжении и мощности, а также местных стандартов, а не только от шума. Например, указанная информация по конструкции включает вход 15 кВ, варианты низковольтного выхода и мощности от 30 до 5000 кВА, однако окончательная конфигурация все равно должна соответствовать фактическим условиям эксплуатации.

Производители, имеющие опыт работы с оборудованием для передачи и распределения электроэнергии, могут помочь отличить реальную проблему изделия от проблемы монтажа. Jinshida Electric Power Technology Co., Ltd. поддерживает применение энергетического оборудования в проектах строительства электросетей, промышленного производства, новой энергетики и инфраструктуры, где детали установки часто определяют, будет ли в целом исправный трансформатор работать тихо на практике. Наиболее полезное техническое обсуждение начинается с фактов объекта: схемы монтажа, планировки помещения, электрических измерений, рабочего цикла и точного характера шума.

Практическая последовательность действий на объекте

Для операторов наиболее безопасный подход обычно заключается в том, чтобы сначала задокументировать ситуацию, затем осмотреть доступные внешние элементы и незамедлительно передать внутренние или электротехнические вопросы специалистам. Зафиксируйте время и режим работы; проверьте незакрепленные внешние панели, крепеж кабельных лотков, защитные решетки вентиляторов и очевидные пути передачи вибрации; убедитесь, что вентиляция не заблокирована; затем сравните текущий звук с предыдущим поведением при эксплуатации. При перегреве, запахе, видимых повреждениях, повторяющемся срабатывании защиты, потрескивании или быстром изменении шума выведите трансформатор из эксплуатации в соответствии с процедурами объекта и обратитесь за квалифицированной поддержкой.

Более тихая установка редко достигается одним универсальным методом. Она требует сопоставления решения с фактическим путем распространения: изолируйте структурную вибрацию, сохраняйте поток охлаждающего воздуха, устраняйте незакрепленный крепеж, исследуйте гармоники при появлении шума, связанного с нагрузкой, и избегайте внутренних регулировок без надлежащего сервисного надзора. Такой дисциплинированный подход сокращает ненужные работы и, что важнее, предотвращает сокрытие состояния, которое следует исследовать.
