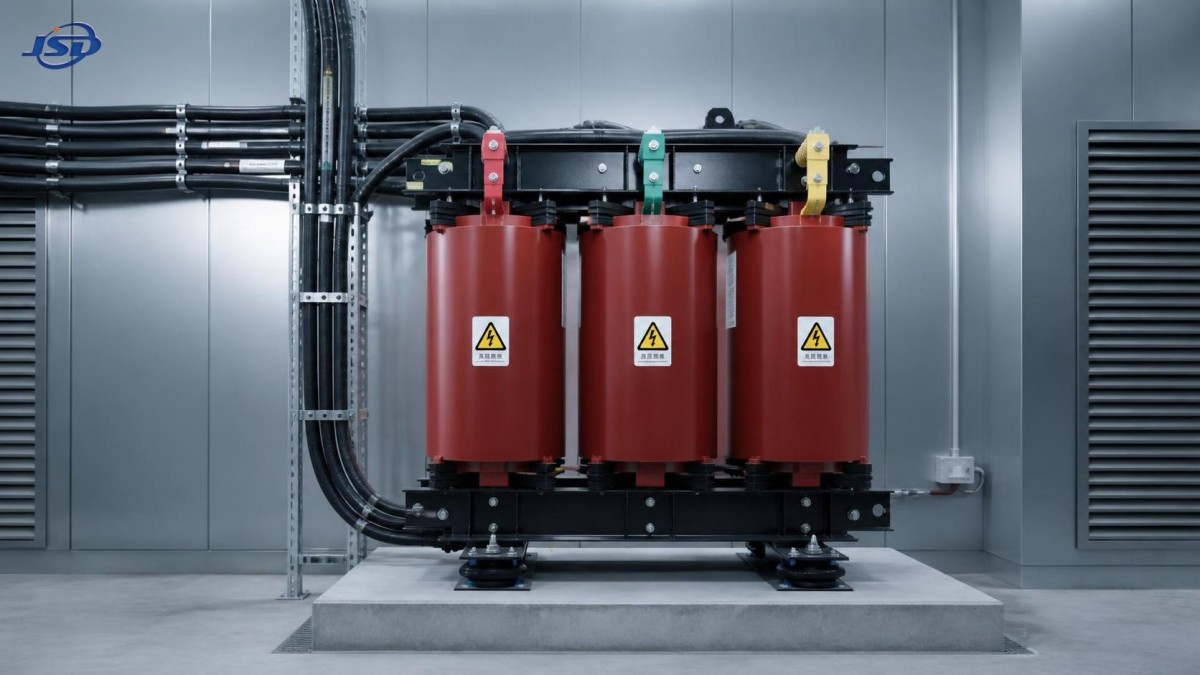

¿Cómo se puede reducir in situ el ruido de un transformador de tipo seco?

El ruido excesivo de un transformador seco es más que una molestia. En una sala eléctrica de planta, un edificio comercial o una subestación de servicios públicos cercana a espacios ocupados, el zumbido constante puede afectar la comunicación, la comodidad de los operadores y la confianza en el equipo. Un transformador no está diseñado para ser silencioso, pero un cambio perceptible en el sonido —o un sonido que se vuelve molesto solo después de la instalación— merece una revisión estructurada en sitio.

El punto práctico es el siguiente: no todos los transformadores secos ruidosos presentan un defecto de fabricación. Muchas quejas se deben a la forma en que el sonido y la vibración se transmiten a través del suelo, el sistema de cables, la envolvente, las paredes o las aberturas de ventilación. La solución más eficaz depende de identificar si el sonido es ruido normal del núcleo, vibración de los devanados relacionada con la carga, ruido de ventiladores, resonancia estructural o una señal de advertencia de una falla en desarrollo.

Comience por distinguir el zumbido normal del transformador del ruido anormal

Un transformador seco normalmente produce un zumbido de baja frecuencia incluso cuando soporta poca o ninguna carga. Esto se asocia en gran medida con la magnetostricción del acero del núcleo: las láminas del núcleo cambian ligeramente de dimensión a medida que el flujo magnético alterna. En sistemas que funcionan a 50 Hz, el sonido suele tener un componente fuerte alrededor del doble de la frecuencia de alimentación; en sistemas de 60 Hz, el componente correspondiente es más alto. Este zumbido básico suele ser estable y predecible.

Los operadores deben prestar más atención cuando el sonido cambia de carácter. Un traqueteo metálico suelto, zumbido intermitente, crepitación, chasquido agudo o un aumento repentino del volumen son diferentes del zumbido normal del núcleo. Lo mismo ocurre con un sonido que se vuelve mucho más intenso solo cuando están en funcionamiento grandes cargas no lineales, variadores de frecuencia, rectificadores o equipos de soldadura. Estas condiciones pueden indicar armónicos, piezas sueltas, ventiladores de refrigeración sobrecargados, vibración de cables o descarga eléctrica. No intente diagnosticar el transformador únicamente por el sonido, pero considere un sonido desconocido como un motivo para inspeccionar, en lugar de simplemente añadir aislamiento alrededor de la sala.

Antes de modificar cualquier elemento, registre cuándo se produce el ruido. Anote la carga del transformador, el estado de funcionamiento de los ventiladores, la temperatura ambiente, los equipos cercanos en funcionamiento en ese momento y si el sonido se transmite a través de la estructura o se escucha directamente en el transformador. Una breve grabación de sonido desde la misma distancia en diferentes días también puede ayudar a los equipos de mantenimiento a comparar condiciones sin depender de la memoria.

Localice la vía de transmisión, no solo la fuente del sonido

Uno de los errores más comunes en sitio es suponer que una sala ruidosa significa un transformador ruidoso. En realidad, una unidad puede producir un nivel de sonido aéreo aceptable mientras el edificio amplifica su vibración. Las losas de hormigón, canales de acero, bandejas portacables, cavidades huecas en paredes, suelos elevados y conductos de ventilación mal asegurados pueden actuar como puentes acústicos. El zumbido aparece entonces en una oficina, pasillo o sala de control a cierta distancia del propio transformador.

Una primera prueba útil consiste en escuchar en varios puntos: directamente junto a la envolvente, en el suelo cerca de la base, en la pared adyacente, cerca de la entrada de cables y en el área ocupada donde la queja es más intensa. Si el suelo o la pared transmiten visiblemente vibración, la prioridad es el aislamiento estructural. Si el ruido es más intenso en la rejilla de ventilación, el problema puede estar en el flujo de aire y el diseño de la trayectoria acústica. Si se concentra en una bandeja portacables o soporte de barra colectora, apretar o rediseñar dicho soporte puede marcar una diferencia sorprendentemente grande.

Revise la cimentación y la disposición de montaje

Un transformador seco debe instalarse sobre una base rígida, nivelada y correctamente diseñada. Una base demasiado ligera, irregular o mal anclada puede entrar en resonancia con la vibración natural del transformador. Esto no significa necesariamente que cada instalación requiera gruesas almohadillas de goma. En algunos casos, los soportes blandos seleccionados sin cálculo pueden empeorar el movimiento de baja frecuencia, especialmente si están sobrecargados, mal distribuidos o son incompatibles con los requisitos sísmicos y de estabilidad.

Cuando se confirme ruido transmitido por la estructura, pueden ser adecuados aisladores de vibración, almohadillas resilientes o sistemas de aislamiento por resortes. La elección debe considerar la masa del transformador, el centro de gravedad, las distancias eléctricas, la flexibilidad de los cables y las normas locales de instalación. Toda solución de aislamiento debe mantener estable la unidad y no debe crear un peligro para el mantenimiento. También es importante inspeccionar los pernos de anclaje, los canales de base, los paneles de la envolvente y los bloqueos de ruedas, cuando estén instalados. Un perno suelto o un contacto de acero con acero suele producir un sonido más áspero que el propio transformador.

Las conexiones de cables merecen la misma atención. Los conductos de barras rígidamente conectados y los cables con soportes pesados pueden transmitir vibración a una pared o estructura elevada. Las secciones de conexión flexible, cuando sean técnicamente adecuadas y estén permitidas por el diseño de instalación, pueden reducir esta transmisión. El objetivo no es aflojar las conexiones; es evitar que el edificio se convierta en una extensión del bastidor del transformador.

No resuelva un problema de ruido restringiendo la ventilación

Cuando una sala de transformadores es ruidosa, resulta tentador sellar huecos, cubrir persianas o revestir cada abertura con material denso. Este enfoque puede resultar contraproducente rápidamente. Los transformadores secos dependen de un flujo de aire adecuado para eliminar el calor. Restringir las trayectorias de entrada o salida puede reducir el ruido percibido fuera de la sala mientras aumenta las temperaturas de los devanados y de la envolvente en su interior. Con el tiempo, esta compensación puede afectar la vida útil del aislamiento y la fiabilidad operativa.

Un enfoque mejor es revisar toda la trayectoria de ventilación. Compruebe si las aberturas de entrada y escape son demasiado grandes o demasiado pequeñas para la carga térmica real, si el aire realiza un cortocircuito entre aberturas y si las rejillas dirigen el sonido hacia zonas sensibles. Las persianas acústicas, las secciones de conductos revestidas, los deflectores acústicos o una trayectoria de aire revisada pueden reducir el sonido transmitido manteniendo el flujo de aire. Debe considerarse su caída de presión, especialmente en unidades con ventilación natural.

Para transformadores refrigerados por ventiladores, inspeccione los ventiladores por separado. Un rodamiento averiado, una pala de ventilador sucia, una protección suelta, un impulsor desequilibrado o un control inestable del ventilador pueden producir ruido que los operadores atribuyen al núcleo del transformador. Verifique que los ventiladores arranquen y se detengan según lo previsto, giren libremente durante una inspección aislada y no golpeen las protecciones ni el cableado. La sustitución de ventiladores debe coincidir con los requisitos originales de flujo de aire, tensión, lógica de control y clase de temperatura; instalar un ventilador más silencioso pero de menor capacidad no es una solución de ingeniería adecuada.

Revise el perfil de carga, la tensión y los armónicos

El ruido que cambia con la carga requiere una revisión eléctrica más cuidadosa. Las fuerzas en los devanados aumentan a medida que aumenta la corriente, por lo que puede esperarse hasta cierto punto un nivel sonoro más alto bajo carga elevada. Sin embargo, un aumento repentino o desproporcionado puede indicar que las condiciones de funcionamiento difieren de los supuestos de diseño originales. Las cargas ricas en armónicos son especialmente relevantes en instalaciones modernas con variadores, sistemas UPS, equipos de carga, cargas de procesamiento de datos y convertidores de electrónica de potencia.

Los armónicos pueden aumentar las pérdidas, el calentamiento y los componentes audibles más allá del conocido zumbido de frecuencia de red. También pueden excitar resonancia mecánica en devanados, estructuras de sujeción, envolventes o barras colectoras conectadas. Medir la distorsión de corriente y tensión con equipos adecuados de calidad de energía es más útil que hacer suposiciones basadas en el sonido. Compare los resultados con la clasificación del transformador, la información de carga y los requisitos del diseño eléctrico de la instalación. Si el transformador no fue especificado para el espectro armónico real, la mitigación puede implicar redistribución de carga, filtrado, una disposición adecuada de reactores o la reevaluación de la selección del transformador.

La tensión de alimentación también es importante. La sobretensión puede aumentar la excitación del núcleo y hacer que un transformador sea notablemente más ruidoso incluso con carga ligera. Los operadores deben confirmar el ajuste real de tomas y la tensión de entrada antes de asumir un defecto mecánico. Los cambios de toma y los trabajos eléctricos internos solo deben realizarse conforme al procedimiento documentado por el fabricante y por personal cualificado, con el transformador aislado de forma segura.

Inspeccione de forma segura los paneles de la envolvente, la sujeción del núcleo y los componentes externos

Las puertas sueltas de la envolvente, los paneles de acceso, las placas prensaestopas, las placas de identificación, las cubiertas de bandejas portacables y las pantallas de ventilación son fuentes simples pero a menudo ignoradas de traqueteo. Durante una parada programada, inspeccione si faltan fijaciones, hay sellos de puerta desgastados, paneles deformados y puntos de contacto donde los componentes puedan vibrar entre sí. El apriete debe seguir las recomendaciones del fabricante. Apretar en exceso los paneles o las fijaciones puede dañar las roscas, deformar la chapa metálica o transmitir la vibración en otra dirección.

La inspección interna requiere mayor precaución. Las abrazaderas del núcleo, los soportes de devanados y las conexiones internas no son puntos de ajuste rutinarios para los operadores. Un cambio en el ruido interno puede indicar holgura, pero también puede reflejar movimiento térmico, esfuerzos por falla o deterioro del aislamiento. Abrir cubiertas o intentar una corrección mecánica sin el procedimiento adecuado puede introducir contaminación, dañar el aislamiento y comprometer la seguridad. Si el ruido interno anormal persiste después de las revisiones externas, contacte con un equipo cualificado de servicio de transformadores y proporcione el registro de operación, las observaciones de sonido, el historial térmico y los resultados de pruebas disponibles.

Cuándo es adecuada una solución acústica para la sala

A veces, el transformador funciona normalmente, pero la ubicación instalada no es adecuada para el entorno acústico. Esto es común cuando las salas eléctricas comparten paredes con oficinas, zonas residenciales, espacios sanitarios, aulas o salas de control. En tales casos, pueden justificarse medidas a nivel de sala: particiones de mayor masa, penetraciones selladas, puertas acústicas, sistemas de techo aislados y silenciadores diseñados adecuadamente en las trayectorias de ventilación.

La secuencia importa. Corrija los componentes sueltos y los puentes de vibración antes de invertir en acabados acústicos. Añadir paneles de pared absorbentes puede reducir la reverberación dentro de una sala, pero hará poco contra la vibración que viaja a través de una losa de hormigón. Del mismo modo, una puerta acústica pesada no puede compensar una penetración de cable abierta o una persiana orientada directamente hacia un espacio de trabajo silencioso.

Considere si el tipo de transformador es adecuado para las condiciones del proyecto

El control del ruido también es una cuestión de especificación. Para proyectos futuros, los requisitos acústicos deben analizarse desde el principio junto con la capacidad del transformador, las pérdidas, la estrategia contra incendios, la ventilación, la ubicación de instalación y el perfil de carga. Un transformador seco suele seleccionarse para uso interior y ubicaciones donde las consideraciones de incendio y medioambientales son fundamentales, pero ningún tipo de transformador es automáticamente el mejor para todos los sitios.

Para distribución exterior, instalaciones industriales, conexiones de energía renovable y aplicaciones donde la disposición de instalación permita equipos llenos de aceite, los equipos de proyecto pueden evaluar alternativas como elTransformador de distribución de potencia sumergido en aceite de 15 kV/0,4 kV. Su idoneidad depende del enfoque de protección contra incendios del proyecto, los requisitos medioambientales, el plan de mantenimiento, las necesidades de tensión y capacidad, y las normas locales, no solo del ruido. Por ejemplo, la información de diseño indicada incluye entrada de 15 kV, opciones de salida de baja tensión y capacidades de 30 a 5000 kVA, pero la configuración final aún debe ajustarse a las condiciones reales de servicio.

Los fabricantes con experiencia en equipos de transmisión y distribución pueden ayudar a distinguir un problema real del producto de un problema de instalación. Jinshida Electric Power Technology Co., Ltd. respalda aplicaciones de equipos eléctricos en construcción de redes, fabricación industrial, nuevas energías y proyectos de infraestructura, donde los detalles de instalación a menudo determinan si un transformador por lo demás adecuado funciona silenciosamente en la práctica. La discusión técnica más útil comienza con los datos del sitio: disposición de montaje, distribución de la sala, mediciones eléctricas, ciclo de trabajo y el carácter exacto del ruido.

Una secuencia práctica de respuesta en sitio

Para los operadores, el enfoque más seguro suele ser documentar primero, inspeccionar en segundo lugar los elementos externos accesibles y escalar rápidamente las inquietudes internas o eléctricas. Registre la hora y la condición de funcionamiento; compruebe si hay paneles externos sueltos, herrajes de bandejas portacables, protecciones de ventiladores y trayectorias de vibración evidentes; verifique que la ventilación no esté obstruida; y luego compare el sonido actual con el comportamiento operativo anterior. Si hay sobrecalentamiento, olor, daños visibles, funcionamiento repetido de protecciones, crepitación o un cambio rápido en el ruido, retire el transformador de servicio de acuerdo con los procedimientos del sitio y solicite asistencia cualificada.

Una instalación más silenciosa rara vez se consigue mediante un único tratamiento universal. Se logra ajustando la solución a la trayectoria real: aislar la vibración transmitida por la estructura, preservar el flujo de aire de refrigeración, corregir los herrajes sueltos, investigar los armónicos cuando aparezca ruido relacionado con la carga y evitar ajustes internos sin supervisión competente de servicio. Este enfoque disciplinado reduce el trabajo innecesario y, lo que es más importante, evita ocultar una condición que debería investigarse.
