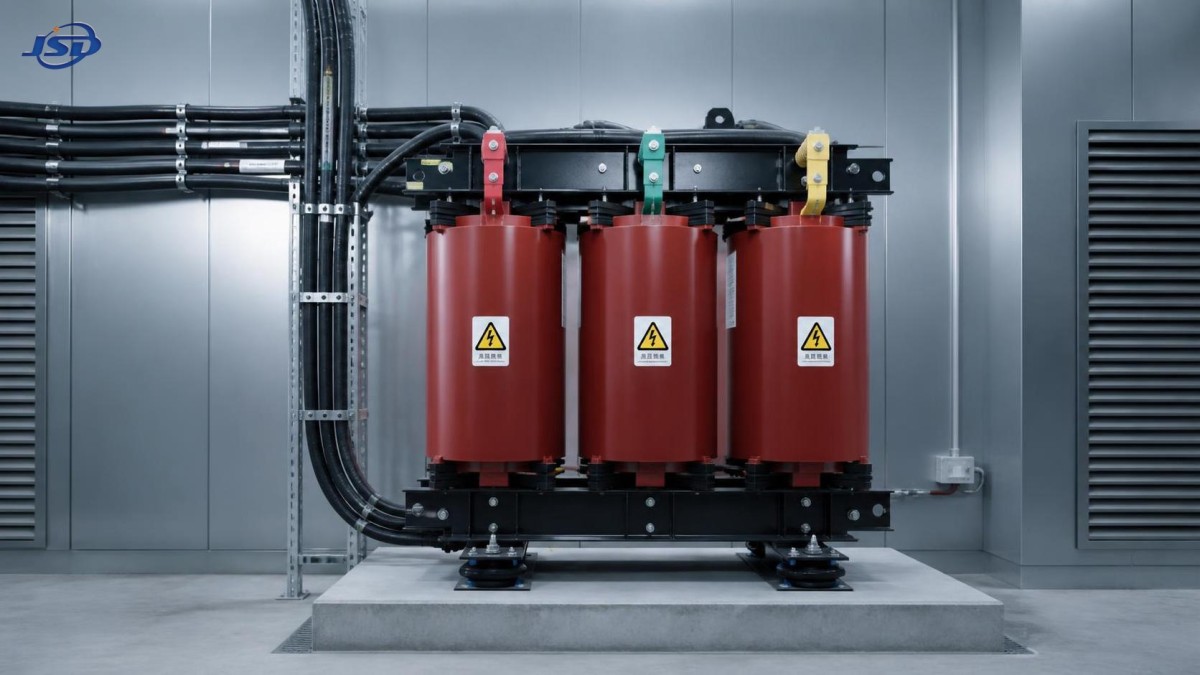

Comment réduire le bruit d’un transformateur sec sur site ?

Un bruit excessif de transformateur sec est plus qu'une simple nuisance. Dans un local électrique d'usine, un bâtiment commercial ou un poste de distribution proche d'espaces occupés, le bourdonnement constant peut affecter la communication, le confort des opérateurs et la confiance dans l'équipement. Un transformateur n'est pas conçu pour être silencieux, mais un changement sonore perceptible — ou un bruit qui ne devient gênant qu'après l'installation — mérite un contrôle structuré sur site.

Le point essentiel est le suivant : tout transformateur sec bruyant ne présente pas forcément un défaut de fabrication. De nombreuses plaintes sont causées par la transmission du son et des vibrations à travers le sol, le système de câbles, l'enveloppe, les murs ou les ouvertures de ventilation. La solution la plus efficace dépend de l'identification de l'origine : bruit normal du noyau, vibration des enroulements liée à la charge, bruit des ventilateurs, résonance structurelle ou signe avant-coureur d'un défaut en développement.

Commencez par distinguer le bourdonnement normal du transformateur des bruits anormaux

Un transformateur sec produit normalement un bourdonnement basse fréquence même lorsqu'il fonctionne avec une charge faible ou nulle. Cela est largement associé à la magnétostriction de l'acier du noyau : les tôles du noyau changent légèrement de dimension à mesure que le flux magnétique alterne. Dans les systèmes fonctionnant à 50 Hz, le son comporte généralement une composante importante autour du double de la fréquence d'alimentation ; dans les systèmes à 60 Hz, la composante correspondante est plus élevée. Ce bourdonnement de base est généralement stable et prévisible.

Les opérateurs doivent être plus attentifs lorsque le bruit change de caractère. Un cliquetis métallique lâche, un bourdonnement intermittent, un crépitement, des clics aigus ou une augmentation soudaine du volume diffèrent du bourdonnement normal du noyau. Il en va de même lorsqu'un bruit devient beaucoup plus fort uniquement pendant le fonctionnement de grandes charges non linéaires, de variateurs de fréquence, de redresseurs ou d'équipements de soudage. Ces conditions peuvent indiquer la présence d'harmoniques, de pièces desserrées, de ventilateurs de refroidissement surchargés, de vibrations de câbles ou de décharges électriques. N'essayez pas de diagnostiquer le transformateur uniquement au son, mais considérez un bruit inhabituel comme une raison d'inspecter l'équipement plutôt que d'ajouter simplement une isolation autour du local.

Avant toute modification, enregistrez les conditions dans lesquelles le bruit se produit. Notez la charge du transformateur, l'état de fonctionnement des ventilateurs, la température ambiante, les équipements voisins en service à ce moment-là, ainsi que la transmission du bruit par la structure ou son audition directe au niveau du transformateur. Un court enregistrement sonore effectué à la même distance à différents jours peut également aider les équipes de maintenance à comparer les conditions sans se fier à la mémoire.

Identifiez le chemin de transmission, et pas seulement la source sonore

L'une des erreurs les plus fréquentes sur site consiste à supposer qu'un local bruyant signifie que le transformateur est bruyant. En réalité, une unité peut produire un bruit aérien acceptable tandis que le bâtiment amplifie ses vibrations. Les dalles en béton, profilés en acier, chemins de câbles, cavités murales creuses, planchers surélevés et conduits de ventilation mal fixés peuvent tous agir comme des ponts acoustiques. Le bourdonnement se manifeste alors dans un bureau, un couloir ou une salle de commande à une certaine distance du transformateur lui-même.

Un premier essai utile consiste à écouter en plusieurs points : directement à côté de l'enveloppe, sur le sol près de la base, au mur adjacent, près de l'entrée des câbles et dans la zone occupée où la plainte est la plus forte. Si le sol ou le mur transmet visiblement des vibrations, l'isolation structurelle est prioritaire. Si le bruit est le plus fort au niveau de la grille de ventilation, le problème peut concerner la circulation d'air et la conception du chemin acoustique. S'il se concentre sur un chemin de câbles ou un support de jeu de barres, le serrage ou la reconception de ce support peut faire une différence étonnamment importante.

Vérifiez les fondations et le système de montage

Un transformateur sec doit reposer sur une base rigide, plane et correctement conçue. Une base trop légère, irrégulière ou mal ancrée peut entrer en résonance avec les vibrations naturelles du transformateur. Cela ne signifie pas nécessairement que chaque installation nécessite d'épais patins en caoutchouc. Dans certains cas, des supports souples sélectionnés sans calcul peuvent aggraver les mouvements à basse fréquence, notamment s'ils sont surchargés, mal répartis ou incompatibles avec les exigences sismiques et de stabilité.

Lorsque le bruit transmis par la structure est confirmé, des isolateurs de vibrations, des patins résilients ou des systèmes d'isolation à ressort peuvent convenir. Le choix doit tenir compte de la masse du transformateur, de son centre de gravité, des distances d'isolement électrique, de la flexibilité des câbles et des règles locales d'installation. Toute solution d'isolation doit maintenir l'unité stable et ne pas créer de risque lors de la maintenance. Il est également important d'inspecter les boulons d'ancrage, les profilés de base, les panneaux de l'enveloppe et les bloque-roues lorsqu'ils sont présents. Un boulon desserré ou un contact acier contre acier produit souvent un son plus rude que le transformateur lui-même.

Les raccordements de câbles méritent la même attention. Des conduits de jeux de barres raccordés de manière rigide et des câbles fortement soutenus peuvent transmettre les vibrations vers un mur ou une structure en hauteur. Des sections de raccordement flexibles, lorsqu'elles sont techniquement adaptées et autorisées par la conception de l'installation, peuvent réduire cette transmission. L'objectif n'est pas de desserrer les connexions, mais d'empêcher le bâtiment de devenir une extension du châssis du transformateur.

Ne résolvez pas un problème de bruit en limitant la ventilation

Lorsqu'un local de transformateur est bruyant, il peut être tentant de colmater les interstices, de couvrir les persiennes ou de revêtir chaque ouverture d'un matériau dense. Cette approche peut rapidement se retourner contre vous. Les transformateurs secs dépendent d'un débit d'air suffisant pour évacuer la chaleur. Restreindre les voies d'entrée ou de sortie peut réduire le bruit perçu à l'extérieur du local tout en augmentant la température des enroulements et de l'enveloppe à l'intérieur. Avec le temps, ce compromis peut affecter la durée de vie de l'isolation et la fiabilité de fonctionnement.

Une meilleure approche consiste à examiner l'ensemble du chemin de ventilation. Vérifiez si les ouvertures d'admission et d'évacuation sont surdimensionnées ou sous-dimensionnées pour la charge thermique réelle, si l'air circule directement entre les ouvertures et si les grilles dirigent le bruit vers des zones sensibles. Des persiennes acoustiques, des sections de conduits revêtues, des chicanes acoustiques ou un cheminement d'air modifié peuvent réduire le bruit transmis tout en préservant le débit d'air. Leur perte de charge doit être prise en compte, notamment pour les unités à ventilation naturelle.

Pour les transformateurs refroidis par ventilateurs, inspectez les ventilateurs séparément. Un roulement défaillant, une pale encrassée, une protection desserrée, une turbine déséquilibrée ou une commande de ventilateur instable peut produire un bruit que les opérateurs attribuent au noyau du transformateur. Vérifiez que les ventilateurs démarrent et s'arrêtent comme prévu, tournent librement lors d'une inspection hors tension et ne heurtent pas les protections ou le câblage. Le remplacement d'un ventilateur doit respecter les exigences d'origine en matière de débit d'air, de tension, de logique de commande et de classe de température ; installer un ventilateur plus silencieux mais de capacité inférieure n'est pas une solution d'ingénierie valable.

Examinez le profil de charge, la tension et les harmoniques

Un bruit qui varie avec la charge exige une analyse électrique plus attentive. Les forces exercées sur les enroulements augmentent à mesure que le courant augmente ; un niveau sonore plus élevé sous forte charge peut donc être attendu dans une certaine mesure. Cependant, une augmentation soudaine ou disproportionnée peut indiquer que les conditions de fonctionnement diffèrent des hypothèses de conception initiales. Les charges riches en harmoniques sont particulièrement pertinentes dans les installations modernes équipées de variateurs, de systèmes UPS, d'équipements de recharge, de charges de traitement de données et de convertisseurs d'électronique de puissance.

Les harmoniques peuvent augmenter les pertes, l'échauffement et les composantes audibles au-delà du bourdonnement habituel à la fréquence du réseau. Elles peuvent également exciter une résonance mécanique dans les enroulements, les structures de serrage, les enveloppes ou les jeux de barres connectés. Mesurer la distorsion du courant et de la tension à l'aide d'équipements appropriés d'analyse de la qualité de l'énergie est plus utile que de deviner à partir du bruit. Comparez les résultats avec la puissance nominale du transformateur, les informations de charge et les exigences de la conception électrique de l'installation. Si le transformateur n'a pas été spécifié pour le spectre harmonique réel, les mesures correctives peuvent inclure une redistribution des charges, un filtrage, une configuration de réactance appropriée ou une réévaluation du choix du transformateur.

La tension d'alimentation est également importante. Une surtension peut augmenter l'excitation du noyau et rendre un transformateur sensiblement plus bruyant, même à faible charge. Les opérateurs doivent confirmer le réglage réel des prises et la tension d'entrée avant de supposer un défaut mécanique. Les changements de prises et les travaux électriques internes doivent être effectués uniquement conformément à la procédure documentée du fabricant et par du personnel qualifié, avec le transformateur correctement isolé.

Inspectez en toute sécurité les panneaux de l'enveloppe, le serrage du noyau et les équipements externes

Les portes d'enveloppe, panneaux d'accès, plaques presse-étoupes, plaques signalétiques, couvercles de chemins de câbles et écrans de ventilation desserrés sont des sources simples mais souvent négligées de cliquetis. Lors d'un arrêt programmé, inspectez l'absence de fixations, l'usure des joints de porte, les panneaux déformés et les points de contact où des composants peuvent vibrer ensemble. Le serrage doit suivre les recommandations du fabricant. Un serrage excessif des panneaux ou des fixations peut endommager les filetages, déformer la tôle ou transmettre les vibrations dans une autre direction.

L'inspection interne exige davantage de prudence. Les brides de serrage du noyau, les supports d'enroulements et les connexions internes ne sont pas des éléments à régler couramment par les opérateurs. Un changement de bruit interne peut indiquer un desserrage, mais il peut aussi refléter un mouvement thermique, une contrainte de défaut ou une dégradation de l'isolation. Ouvrir les couvercles ou tenter une correction mécanique sans la procédure appropriée peut introduire des contaminants, endommager l'isolation et compromettre la sécurité. Si un bruit interne anormal persiste après les contrôles externes, faites appel à une équipe qualifiée de maintenance de transformateurs et fournissez les relevés d'exploitation, les observations sonores, l'historique thermique et les résultats d'essais disponibles.

Quand un traitement acoustique du local est la bonne solution

Il arrive que le transformateur fonctionne normalement, mais que son emplacement installé soit inadapté à l'environnement acoustique. Cela est fréquent lorsque les locaux électriques partagent des murs avec des bureaux, des zones résidentielles, des espaces de soins, des salles de classe ou des salles de commande. Dans ces cas, des mesures au niveau du local peuvent être justifiées : cloisons à masse plus élevée, traversées étanches, portes acoustiques, systèmes de plafond isolés et silencieux conçus de manière appropriée sur les chemins de ventilation.

L'ordre des actions est important. Corrigez les composants desserrés et les ponts vibratoires avant d'investir dans des finitions acoustiques. L'ajout de panneaux muraux absorbants peut réduire la réverbération dans un local, mais aura peu d'effet contre les vibrations traversant une dalle en béton. De même, une porte acoustique lourde ne peut pas compenser une traversée de câble ouverte ou une persienne orientée directement vers un espace de travail calme.

Déterminez si le type de transformateur convient aux conditions du projet

La maîtrise du bruit est également une question de spécification. Pour les futurs projets, les exigences acoustiques doivent être discutées dès le début avec la capacité du transformateur, les pertes, la stratégie de protection incendie, la ventilation, l'emplacement d'installation et le profil de charge. Un transformateur sec est souvent choisi pour les utilisations intérieures et les emplacements où les considérations liées à l'incendie et à l'environnement sont essentielles, mais aucun type de transformateur n'est automatiquement le meilleur pour tous les sites.

Pour la distribution extérieure, les installations industrielles, les raccordements aux énergies renouvelables et les applications où la configuration d'installation permet l'utilisation d'équipements à huile, les équipes de projet peuvent évaluer des solutions telles que leTransformateur de distribution électrique immergé dans l'huile 15kV/0.4kV. Son adéquation dépend de l'approche du projet en matière de protection incendie, des exigences environnementales, du plan de maintenance, des besoins en tension et en capacité, ainsi que des normes locales — et non du bruit seul. Par exemple, les informations de conception indiquées comprennent une entrée de 15 kV, des options de sortie basse tension et des capacités de 30 à 5000 kVA, mais la configuration finale doit toujours correspondre aux conditions réelles de service.

Les fabricants expérimentés dans les équipements de transport et de distribution d'électricité peuvent aider à distinguer un véritable problème de produit d'un problème d'installation. Jinshida Electric Power Technology Co., Ltd. prend en charge des applications d'équipements électriques dans les domaines de la construction de réseaux, de la fabrication industrielle, des nouvelles énergies et des projets d'infrastructure, où les détails d'installation déterminent souvent si un transformateur par ailleurs fiable fonctionne silencieusement en pratique. La discussion technique la plus utile commence par les faits du site : configuration de montage, disposition du local, mesures électriques, cycle de service et nature exacte du bruit.

Une séquence pratique d'intervention sur site

Pour les opérateurs, l'approche la plus sûre consiste généralement à documenter d'abord, à inspecter ensuite les éléments externes accessibles, puis à transmettre rapidement les problèmes internes ou électriques. Enregistrez l'heure et les conditions de fonctionnement ; vérifiez les panneaux externes desserrés, les fixations de chemins de câbles, les protections de ventilateurs et les chemins de vibration évidents ; assurez-vous que la ventilation n'est pas obstruée ; puis comparez le bruit actuel avec le comportement de fonctionnement antérieur. En cas de surchauffe, d'odeur, de dommages visibles, de déclenchements répétés des protections, de crépitements ou de changement rapide du bruit, mettez le transformateur hors service conformément aux procédures du site et demandez l'assistance d'un personnel qualifié.

Une installation plus silencieuse est rarement obtenue par un traitement universel unique. Elle résulte de l'adaptation de la solution au chemin réel : isoler les vibrations transmises par la structure, préserver le débit d'air de refroidissement, corriger les équipements desserrés, rechercher les harmoniques lorsqu'un bruit lié à la charge apparaît et éviter les réglages internes sans la supervision d'un service compétent. Cette approche rigoureuse réduit les travaux inutiles et, plus important encore, évite de masquer une situation qui doit être étudiée.
