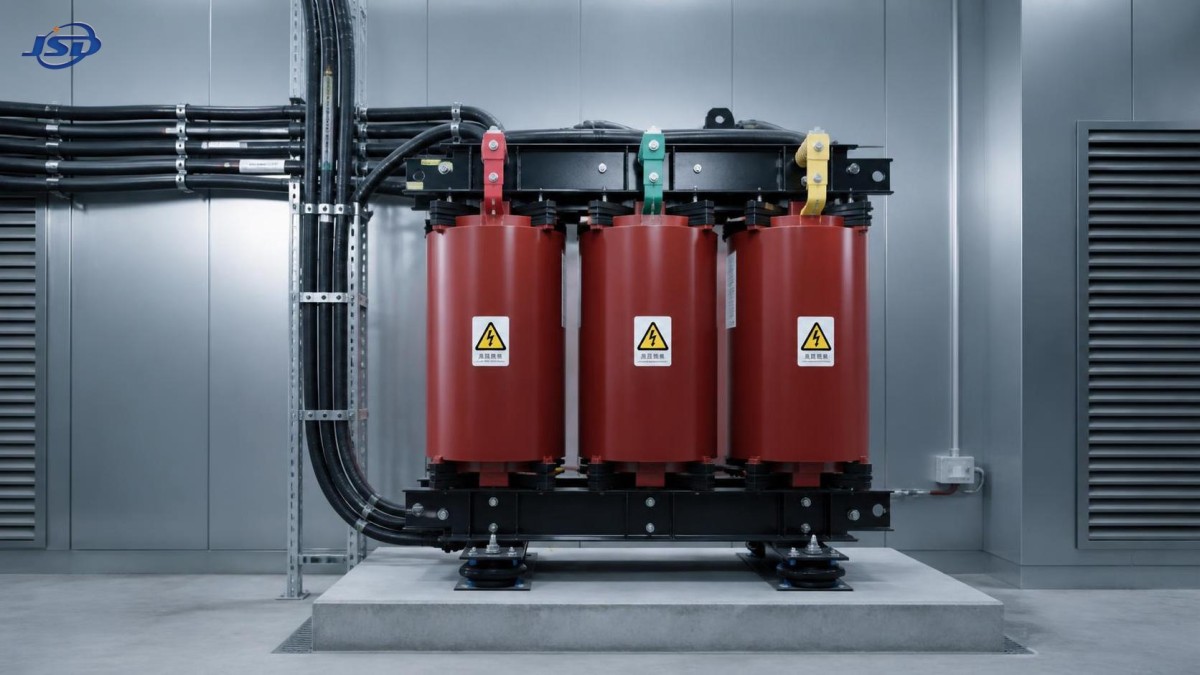

Como o ruído de um transformador a seco pode ser reduzido no local?

O ruído excessivo de um transformador a seco é mais do que um incômodo. Em uma sala elétrica industrial, edifício comercial ou subestação de concessionária próxima a áreas ocupadas, o zumbido constante pode afetar a comunicação, o conforto dos operadores e a confiança no equipamento. Um transformador não é silencioso por projeto, mas uma mudança perceptível no som — ou um som que se torna incômodo somente após a instalação — exige uma verificação estruturada no local.

O ponto prático é este: nem todo transformador a seco ruidoso apresenta defeito de fabricação. Muitas reclamações são causadas pela forma como o som e a vibração se propagam pelo piso, sistema de cabos, invólucro, paredes ou aberturas de ventilação. A solução mais eficaz depende de identificar se o som é ruído normal do núcleo, vibração dos enrolamentos relacionada à carga, ruído do ventilador, ressonância estrutural ou um sinal de alerta de uma falha em desenvolvimento.

Comece distinguindo o zumbido normal do transformador de ruídos anormais

Um transformador a seco normalmente produz um zumbido de baixa frequência mesmo com pouca ou nenhuma carga. Isso está amplamente associado à magnetostricção no aço do núcleo: as lâminas do núcleo sofrem pequenas alterações dimensionais à medida que o fluxo magnético alterna. Em sistemas que operam a 50 Hz, o som geralmente possui um componente forte em torno de duas vezes a frequência de alimentação; em sistemas de 60 Hz, o componente correspondente é mais elevado. Esse zumbido básico costuma ser estável e previsível.

Os operadores devem prestar mais atenção quando o som muda de característica. Um chocalhar metálico solto, zumbido intermitente, estalos, cliques agudos ou um aumento repentino de volume são diferentes do zumbido comum do núcleo. O mesmo vale para um som que se torna muito mais intenso somente quando grandes cargas não lineares, acionamentos de frequência variável, retificadores ou equipamentos de soldagem estão em operação. Essas condições podem indicar harmônicos, peças soltas, ventiladores de resfriamento sobrecarregados, vibração de cabos ou descarga elétrica. Não tente diagnosticar o transformador apenas pelo som, mas trate um ruído desconhecido como motivo para inspeção, em vez de simplesmente adicionar isolamento ao redor da sala.

Antes de modificar qualquer coisa, registre quando o ruído ocorre. Anote a carga do transformador, o estado de operação dos ventiladores, a temperatura ambiente, os equipamentos próximos em funcionamento naquele momento e se o som é transmitido pela estrutura ou ouvido diretamente no transformador. Uma breve gravação de áudio feita à mesma distância em dias diferentes também pode ajudar as equipes de manutenção a comparar as condições sem depender da memória.

Identifique o caminho de transmissão, não apenas a fonte do som

Um dos erros mais comuns no local é presumir que uma sala barulhenta significa um transformador barulhento. Na realidade, uma unidade pode produzir um nível aceitável de ruído aéreo, enquanto o edifício amplifica sua vibração. Lajes de concreto, perfis de aço, bandejas de cabos, cavidades ocas em paredes, pisos elevados e dutos de ventilação mal fixados podem atuar como pontes acústicas. O zumbido então aparece em um escritório, corredor ou sala de controle a certa distância do próprio transformador.

Um primeiro teste útil é ouvir em vários pontos: diretamente ao lado do invólucro, no piso próximo à base, na parede adjacente, perto da entrada dos cabos e na área ocupada onde a reclamação é mais intensa. Se o piso ou a parede estiver transmitindo vibração de forma perceptível, a prioridade é o isolamento estrutural. Se o ruído for mais forte na grelha de ventilação, o problema pode estar no fluxo de ar e no projeto do caminho acústico. Se estiver concentrado em uma bandeja de cabos ou suporte de barramento, apertar ou reprojetar esse suporte pode fazer uma diferença surpreendentemente grande.

Verifique a fundação e o arranjo de montagem

Um transformador a seco deve ser instalado sobre uma base rígida, nivelada e adequadamente projetada. Uma base muito leve, irregular ou mal ancorada pode entrar em ressonância com a vibração natural do transformador. Isso não significa necessariamente que toda instalação precise de espessas almofadas de borracha. Em alguns casos, suportes flexíveis selecionados sem cálculo podem piorar o movimento de baixa frequência, especialmente se estiverem sobrecarregados, mal distribuídos ou forem incompatíveis com os requisitos sísmicos e de estabilidade.

Quando o ruído transmitido pela estrutura for confirmado, isoladores de vibração, almofadas resilientes ou sistemas de isolamento por molas podem ser apropriados. A escolha deve considerar a massa do transformador, o centro de gravidade, as folgas elétricas, a flexibilidade dos cabos e as normas locais de instalação. Qualquer solução de isolamento deve manter a unidade estável e não criar um risco de manutenção. Também é importante inspecionar os parafusos de ancoragem, perfis da base, painéis do invólucro e travas das rodas, quando instaladas. Um parafuso solto ou contato aço com aço frequentemente produz um som mais áspero do que o próprio transformador.

As conexões dos cabos merecem a mesma atenção. Barramentos blindados rigidamente conectados e cabos com suportação pesada podem transmitir vibração para uma parede ou estrutura suspensa. Seções de conexão flexível, quando tecnicamente adequadas e permitidas pelo projeto de instalação, podem reduzir essa transmissão. O objetivo não é deixar as conexões soltas; é evitar que o edifício se torne uma extensão da estrutura do transformador.

Não resolva um problema de ruído restringindo a ventilação

Quando uma sala de transformadores é barulhenta, é tentador vedar frestas, cobrir venezianas ou revestir todas as aberturas com material denso. Essa abordagem pode ter efeito contrário rapidamente. Transformadores a seco dependem de fluxo de ar adequado para remover o calor. Restringir os caminhos de entrada ou saída pode reduzir o ruído percebido fora da sala, ao mesmo tempo que eleva as temperaturas dos enrolamentos e do invólucro em seu interior. Com o tempo, essa compensação pode afetar a vida útil do isolamento e a confiabilidade operacional.

Uma abordagem melhor é revisar todo o caminho de ventilação. Verifique se as aberturas de entrada e exaustão estão superdimensionadas ou subdimensionadas para a carga térmica real, se o ar está fazendo curto-circuito entre as aberturas e se as grelhas estão direcionando o som para áreas sensíveis. Venezianas acústicas, seções de duto revestidas, defletores acústicos ou um caminho de ar revisado podem reduzir o som transmitido preservando o fluxo de ar. A perda de pressão desses elementos deve ser considerada, especialmente em unidades ventiladas naturalmente.

Para transformadores resfriados por ventiladores, inspecione os ventiladores separadamente. Um rolamento com falha, pá de ventilador suja, proteção solta, rotor desbalanceado ou controle instável do ventilador pode produzir ruído que os operadores atribuem ao núcleo do transformador. Verifique se os ventiladores ligam e desligam conforme previsto, giram livremente durante uma inspeção isolada e não atingem proteções ou fiação. A substituição do ventilador deve corresponder aos requisitos originais de fluxo de ar, tensão, lógica de controle e classe de temperatura; instalar um ventilador mais silencioso, porém de menor capacidade, não é uma solução tecnicamente adequada.

Avalie o perfil de carga, a tensão e os harmônicos

Ruídos que mudam com o carregamento exigem uma análise elétrica mais cuidadosa. As forças nos enrolamentos aumentam à medida que a corrente sobe, portanto, um nível sonoro mais alto sob carga pesada pode ser esperado até certo ponto. No entanto, um aumento repentino ou desproporcional pode indicar que as condições operacionais diferem das premissas originais de projeto. Cargas ricas em harmônicos são especialmente relevantes em instalações modernas com acionamentos, sistemas UPS, equipamentos de carregamento, cargas de processamento de dados e conversores de eletrônica de potência.

Os harmônicos podem aumentar as perdas, o aquecimento e os componentes audíveis além do conhecido zumbido na frequência da rede. Eles também podem excitar ressonância mecânica nos enrolamentos, estruturas de fixação, invólucros ou barramentos conectados. Medir a distorção de corrente e tensão com equipamentos adequados de qualidade de energia é mais útil do que fazer suposições com base no som. Compare os resultados com a capacidade nominal do transformador, as informações de carga e os requisitos do projeto elétrico da instalação. Se o transformador não foi especificado para o espectro harmônico real, a mitigação pode envolver redistribuição de carga, filtragem, um arranjo adequado de reatores ou reavaliação da seleção do transformador.

A tensão de alimentação também importa. A sobretensão pode aumentar a excitação do núcleo e tornar um transformador visivelmente mais ruidoso mesmo sob carga leve. Os operadores devem confirmar a posição real do tap e a tensão de entrada antes de presumir um defeito mecânico. Alterações de tap e trabalhos elétricos internos devem ser realizados somente conforme o procedimento documentado pelo fabricante e por pessoal qualificado, com o transformador isolado com segurança.

Inspecione com segurança os painéis do invólucro, a fixação do núcleo e os componentes externos

Portas soltas do invólucro, painéis de acesso, placas de entrada de cabos, placas de identificação, tampas de bandejas de cabos e telas de ventilação são fontes simples, mas frequentemente ignoradas, de chocalhamento. Durante uma parada programada, inspecione a existência de fixadores ausentes, vedações de porta desgastadas, painéis deformados e pontos de contato onde componentes podem vibrar entre si. O aperto deve seguir as recomendações do fabricante. Apertar excessivamente painéis ou fixadores pode danificar roscas, deformar chapas metálicas ou transmitir vibração em outra direção.

A inspeção interna exige maior cautela. Grampos do núcleo, suportes dos enrolamentos e conexões internas não são pontos de ajuste rotineiro para operadores. Uma alteração no ruído interno pode indicar folga, mas também pode refletir movimentação térmica, esforço por falha ou deterioração do isolamento. Abrir tampas ou tentar correções mecânicas sem o procedimento correto pode introduzir contaminação, danificar o isolamento e comprometer a segurança. Se o ruído interno anormal persistir após as verificações externas, acione uma equipe qualificada de assistência para transformadores e forneça o registro operacional, as observações sonoras, o histórico térmico e os resultados de testes disponíveis.

Quando o tratamento da sala é a solução correta

Às vezes, o transformador está operando normalmente, mas o local de instalação é inadequado para o ambiente acústico. Isso é comum quando salas elétricas compartilham paredes com escritórios, áreas residenciais, espaços de saúde, salas de aula ou salas de controle. Nesses casos, medidas no nível da sala podem ser justificadas: divisórias de maior massa, passagens vedadas, portas acústicas, sistemas de teto isolados e silenciadores adequadamente projetados nos caminhos de ventilação.

A sequência é importante. Corrija componentes soltos e pontes de vibração antes de investir em acabamentos acústicos. Adicionar painéis de parede absorventes pode reduzir a reverberação dentro de uma sala, mas terá pouco efeito contra vibrações que se propagam por uma laje de concreto. Da mesma forma, uma porta acústica pesada não pode compensar uma passagem de cabos aberta ou uma veneziana voltada diretamente para uma área de trabalho silenciosa.

Considere se o tipo de transformador é adequado às condições do projeto

O controle de ruído também é uma questão de especificação. Para projetos futuros, os requisitos acústicos devem ser discutidos antecipadamente juntamente com a capacidade do transformador, perdas, estratégia contra incêndio, ventilação, local de instalação e perfil de carga. Um transformador a seco é frequentemente selecionado para uso interno e locais onde as considerações de incêndio e ambientais são fundamentais, mas nenhum tipo único de transformador é automaticamente o melhor para todos os locais.

Para distribuição externa, instalações industriais, conexões de energia renovável e aplicações em que o arranjo de instalação permite equipamentos imersos em óleo, as equipes de projeto podem avaliar alternativas como oTransformador de Distribuição de Potência Imerso em Óleo 15kV/0.4kV. Sua adequação depende da abordagem de proteção contra incêndio do projeto, dos requisitos ambientais, do plano de manutenção, das necessidades de tensão e capacidade e das normas locais — não apenas do ruído. Por exemplo, as informações de projeto listadas incluem entrada de 15 kV, opções de saída de baixa tensão e capacidades de 30 a 5000 kVA, mas a configuração final ainda precisa corresponder às condições reais de operação.

Fabricantes com experiência em equipamentos de transmissão e distribuição podem ajudar a distinguir um problema real do produto de um problema de instalação. A Jinshida Electric Power Technology Co., Ltd. oferece suporte a aplicações de equipamentos de energia em construção de redes elétricas, manufatura industrial, novas energias e projetos de infraestrutura, nos quais os detalhes de instalação frequentemente determinam se um transformador, que de outra forma seria silencioso, opera de forma silenciosa na prática. A discussão técnica mais útil começa com os fatos do local: arranjo de montagem, layout da sala, medições elétricas, ciclo de operação e a característica exata do ruído.

Uma sequência prática de resposta no local

Para os operadores, a abordagem mais segura geralmente é documentar primeiro, inspecionar os itens externos acessíveis em seguida e escalar prontamente as preocupações internas ou elétricas. Registre o horário e a condição de operação; verifique painéis externos soltos, componentes de bandejas de cabos, proteções dos ventiladores e caminhos evidentes de vibração; confirme que a ventilação não está obstruída; depois compare o som atual com o comportamento operacional anterior. Se houver superaquecimento, odor, danos visíveis, atuação repetida de proteção, estalos ou uma mudança rápida no ruído, retire o transformador de serviço de acordo com os procedimentos do local e busque suporte qualificado.

Uma instalação mais silenciosa raramente é obtida com um único tratamento universal. Ela resulta de adequar a solução ao caminho real: isolar a vibração transmitida pela estrutura, preservar o fluxo de ar de resfriamento, corrigir componentes soltos, investigar harmônicos quando surgir ruído relacionado à carga e evitar ajustes internos sem supervisão competente de assistência técnica. Essa abordagem disciplinada reduz trabalhos desnecessários e, mais importante, evita ocultar uma condição que deveria ser investigada.
