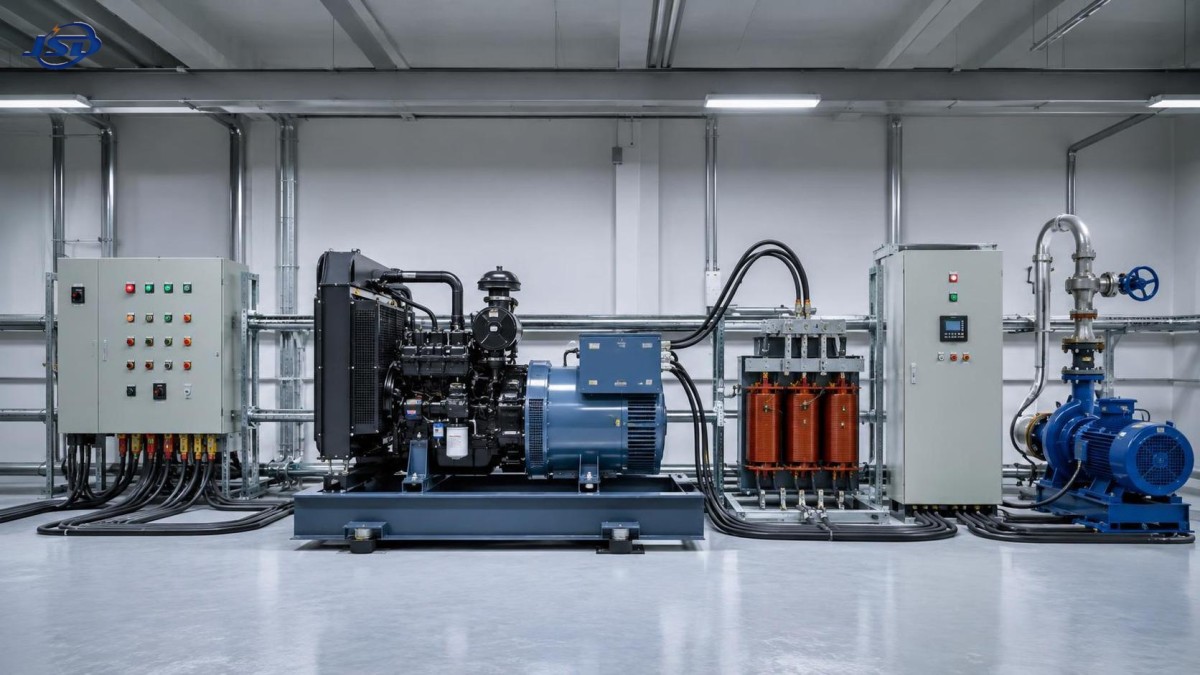

Может ли генераторная установка открытого типа мощностью 22 кВА справиться с пусковыми нагрузками электродвигателей?

Электростанция в открытом исполнении мощностью 22 кВА может справляться с некоторыми пусковыми нагрузками двигателей, однако ее не следует выбирать, сравнивая кВА генератора только с номинальной мощностью двигателя в кВт. Нагрузки с электродвигателями создают при запуске кратковременное, но требовательное электрическое воздействие: ток резко возрастает, альтернатор воспринимает нагрузку с низким коэффициентом мощности, а регулятор двигателя должен среагировать до того, как частота и напряжение выйдут за допустимые пределы.

Поэтому для технического специалиста практический ответ зависит от условий. Генератор мощностью 22 кВА может напрямую запустить небольшой трехфазный двигатель, если система имеет достаточную способность возбуждения альтернатора, ограниченную фоновую нагрузку и подходящий способ запуска двигателя. Вероятность запуска более крупного двигателя методом прямого пуска значительно ниже, особенно при жестких ограничениях по провалу напряжения или необходимости сохранять питание других нагрузок.

Во многих промышленных, инфраструктурных системах и системах распределения электроэнергии реальный вопрос заключается не в том, сможет ли двигатель в конечном итоге начать вращение. Важно, сможет ли генератор запустить его без срабатывания защитных устройств, остановки двигателя, отключения цепи управления или перезапуска подключенного оборудования. Именно это различие должно определять весь процесс выбора.

Начинайте с фактической длительной мощности, а не с заявленного номинала

Генератор мощностью 22 кВА обычно рассчитан на коэффициент мощности 0,8. При этом его приблизительная активная мощность составляет:

22 кВА × 0,8 = 17,6 кВт

Это не означает, что для двигателя всегда доступно 17,6 кВт. Полезная величина зависит от того, рассчитан ли агрегат на основной или резервный режим работы, от температуры окружающей среды, высоты над уровнем моря, условий подачи топлива, вспомогательных устройств панели и разрешенного производителем профиля нагрузки. Агрегаты в открытом исполнении также имеют меньшую акустическую и экологическую защиту, поэтому условия установки могут более заметно влиять на долгосрочные характеристики.

При консервативном подходе к эксплуатации длительную нагрузку часто поддерживают ниже максимальной номинальной выходной мощности, чтобы сохранить запас по динамическому отклику. Если электростанция в открытом исполнении мощностью 22 кВА уже питает освещение, насосы, зарядные устройства для аккумуляторов, органы управления сварочным оборудованием или небольшой распределительный трансформатор, доступный запас для запуска может быстро исчезнуть.

Пуск двигателя сначала является вопросом кВА, а уже затем вопросом кВт. Во время разгона двигатель может потреблять большой ток, создавая при этом сравнительно небольшую полезную механическую мощность. Генератор должен обеспечить этот временный ток, не допуская провала напряжения на выводах.

Почему запуск двигателя создает необычную нагрузку на генератор

Асинхронный двигатель в неподвижном состоянии ведет себя совершенно иначе, чем двигатель, работающий на полной скорости. При прямом пуске (DOL) ток заторможенного ротора обычно составляет примерно от пяти до семи номинальных токов, хотя фактическое значение следует брать из технического паспорта двигателя или кода на шильдике.

Например, трехфазный двигатель мощностью 11 кВт, 400 В может иметь номинальный ток около 21 А. Если его пусковой ток в шесть раз превышает номинальный, начальное потребление может достигать 126 А. Соответствующая пусковая мощность в кВА приблизительно составляет:

Пусковая мощность, кВА = √3 × Напряжение × Пусковой ток ÷ 1000

При 400 В и 126 А это составляет примерно 87 кВА. Событие может длиться всего несколько секунд, но оно значительно превышает номинальную мощность 22 кВА. Надежный альтернатор и малонагруженный двигатель могут кратковременно выдержать часть этой потребности; однако никогда не следует предполагать, что агрегат мощностью 22 кВА сможет надежно запустить такой двигатель методом DOL.

Даже двигатель мощностью 5,5 кВт может оказаться сложной нагрузкой при DOL-пуске. Его нормальная рабочая потребляемая мощность может выглядеть умеренной, однако пусковая мощность все равно может превышать 40 кВА в зависимости от КПД, коэффициента мощности и тока заторможенного ротора. Именно поэтому внешне «небольшой» двигатель может создать непропорционально сложную задачу при выборе мощности генератора.

Вопрос, который необходимо задать: какой провал напряжения допустим?

Способность запуска двигателя не является просто показателем «проходит или не проходит». Она зависит от провала напряжения, который может допустить конкретное применение. Объект только с одним насосом может допускать заметный временный провал, если насос быстро выходит на рабочую скорость. Система, питающая ПЛК, контрольно-измерительные приборы, частотно-регулируемые приводы, контакторы, оборудование связи или чувствительные вспомогательные цепи, может этого не допускать.

Когда напряжение генератора падает во время запуска, крутящий момент двигателя приблизительно снижается пропорционально квадрату напряжения. Снижение напряжения на 20% не приводит к снижению крутящего момента на 20%; доступный крутящий момент может уменьшиться значительно сильнее. Если приводимое оборудование требует высокого момента страгивания, например нагруженный конвейер, компрессор, дробилка, объемный насос или вентилятор со сложными условиями пуска, двигатель может слишком долго оставаться в режиме высокого тока. Тогда кратковременный переходный процесс превращается в событие перегрузки генератора.

Важна также частотная характеристика. По мере роста электрической нагрузки двигатель должен развивать дополнительный механический крутящий момент. При резком снижении частоты органы управления могут работать неправильно, двигатель может разгоняться медленнее, а генераторная установка может войти в нестабильный цикл восстановления. На результат влияют альтернатор, автоматический регулятор напряжения (AVR), система возбуждения, регулятор двигателя, инерция маховика и характеристики нагрузки.

Оценивайте двигатель и приводимое оборудование как единую пару

Технические оценки иногда сосредотачиваются только на мощности двигателя в кВт. Этого недостаточно. Два двигателя с одинаковой номинальной выходной мощностью могут предъявлять совершенно разные требования при запуске из-за различий в механической нагрузке.

• Центробежные насосы и вентиляторы: Обычно требуют меньшего крутящего момента при запуске при благоприятных условиях нагнетания и характеристиках вентилятора. Они часто лучше подходят для запуска при пониженном напряжении.
• Конвейеры: Могут запускаться под нагрузкой, особенно после незапланированной остановки. Момент страгивания может значительно превышать нормальный рабочий крутящий момент.
• Воздушные компрессоры: Требуют тщательной проверки схем разгрузки, давления в ресивере и логики повторного запуска. Повторный запуск компрессора при наличии давления может быть сложной нагрузкой.
• Холодильные компрессоры: На пусковые характеристики могут влиять выравнивание давления, время повторного запуска и конструкция двигателя.
• Погружные насосы: Длинные кабели вызывают падение напряжения, при этом насосу может требоваться значительный крутящий момент для преодоления статических условий.
• Оборудование с высокой инерцией: Смесители, крупные вентиляторы, дробилки и некоторые технологические машины могут дольше потреблять повышенный ток из-за увеличенного времени разгона.

Для каждой нагрузки получите данные о номинальном напряжении двигателя, номинальном токе, токе заторможенного ротора или буквенном коде, способе запуска, ожидаемом времени разгона и условиях запуска. Насос, запускаемый при закрытом клапане, и насос, запускаемый в действующую технологическую линию, не следует автоматически рассматривать как один и тот же случай.

Что обычно может обеспечить генератор в открытом исполнении мощностью 22 кВА

Универсального ограничения по мощности двигателя не существует, поскольку конструкции генераторов и условия применения различаются. Тем не менее генераторная установка в открытом исполнении мощностью 22 кВА обычно лучше справляется с небольшими двигателями, особенно если уже не подключена значительная нагрузка и используется подходящий способ запуска двигателя.

Для прямого пуска небольшие двигатели приблизительного диапазона от 2,2 кВт до 4 кВт часто более управляемы, чем более крупные агрегаты, при условии разумной длины кабелей и отсутствия необычно тяжелых условий запуска приводимой нагрузки. Двигатели мощностью около 5,5 кВт могут применяться в отдельных конфигурациях, однако это следует подтверждать по кривым пуска двигателей, предоставленным производителем генераторной установки, а не принимать как данность. Двигатель мощностью 7,5 кВт или 11 кВт обычно требует стратегии запуска с пониженным током, генератора большей мощности либо обоих решений.

Эти диапазоны не являются правилами проектирования. Высококачественный альтернатор с сильным откликом системы возбуждения может работать лучше, чем базовый агрегат с тем же номиналом в кВА, тогда как высокая температура окружающей среды, высота над уровнем моря, нестабильная подача топлива, длинные питающие кабели или одновременные вспомогательные нагрузки могут снизить практические возможности. Всегда используйте данные о переходных характеристиках конкретного генератора.

Способ запуска может изменить решение

Когда мощность генератора ограничена, способ запуска часто ценнее, чем простое добавление нескольких кВА номинальной мощности.

Прямой пуск

DOL-пуск прост, экономичен и подходит, когда двигатель имеет небольшую мощность относительно генераторной установки. Его недостаток — максимальный пусковой ток. Он может быть приемлем для малонагруженного небольшого насоса или вентилятора, но обычно является наименее щадящим вариантом для агрегата мощностью 22 кВА.

Пуск по схеме «звезда-треугольник»

Пуск по схеме «звезда-треугольник» снижает линейный ток на начальном этапе, однако также уменьшает пусковой момент. Он лучше всего работает, когда двигатель и приводимое оборудование могут разгоняться при пониженном крутящем моменте. Переход со «звезды» на «треугольник» необходимо тщательно учитывать, поскольку он может вызвать вторичный переходный процесс.

Устройство плавного пуска

Устройство плавного пуска управляет нарастанием напряжения и может существенно снизить пусковой ток. Оно полезно для насосов, вентиляторов и конвейеров, где крутящий момент можно контролировать во время разгона. Однако настройки имеют значение. Запуск при слишком низком напряжении может продлить разгон, поддерживая повышенный ток дольше и вызывая большее нагревание как двигателя, так и генератора. Устройство плавного пуска следует настраивать с учетом фактического поведения нагрузки, а не оставлять с типовыми заводскими настройками.

Частотно-регулируемый привод

VFD может обеспечивать наиболее плавный разгон двигателя и значительно более низкий пусковой ток, что часто делает его эффективным решением при ограниченной мощности генератора. Он также вносит гармоники и может потребовать учета реактивного сопротивления генератора, стабильности AVR, длины кабелей, требований EMC и входной фильтрации. Генератор следует оценивать на совместимость с нелинейной нагрузкой, а не только по мощности двигателя в кВт.

Проверьте весь электрический путь

Двигатель может находиться рядом с генератором или получать питание через распределительный щит, переключатель ввода резерва, защитное устройство и трансформатор. Каждая часть этого пути влияет на напряжение на выводах двигателя. Длинные кабели и проводники недостаточного сечения увеличивают падение напряжения именно тогда, когда двигателю необходим максимальный крутящий момент. Неправильно согласованные автоматические выключатели могут отключиться от пускового тока до того, как генератор успеет восстановиться.

Если в состав системы входит трансформатор, его полное сопротивление и бросок тока намагничивания также следует учитывать при анализе последовательности. Включение трансформатора непосредственно перед запуском двигателя может создать два перекрывающихся переходных процесса. Практическая схема управления может разнести эти события по времени: включить трансформатор, дать напряжению стабилизироваться, а затем инициировать запуск двигателя после заданной задержки.

Этот принцип последовательности особенно ценен в компактных инфраструктурных системах. Вместо чрезмерного увеличения мощности каждого источника проектировщики могут предотвращать нежелательное наложение запусков насосов, вентиляторов, компрессоров и включения трансформатора.

Когда накопитель энергии целесообразнее генератора большей мощности

На некоторых коммерческих и промышленных объектах периодически возникает высокая пусковая потребность, но постоянно более мощный генератор не требуется. В таких случаях систему накопления энергии можно рассматривать как часть гибридной энергетической архитектуры. Она может поддерживать пиковую потребность, улучшать режим нагрузки генератора, обеспечивать непрерывность резервного питания или координироваться с фотоэлектрической генерацией и системами управления микросетью.

Для более крупных применений на уровне объекта контейнерная система накопления энергии с воздушным охлаждением 500 кВт/1 МВт·ч объединяет аккумуляторы LiFePO4, PCS, BMS, дополнительные функции EMS и контейнерную установку для наружного применения в 20-футовом формате. Ее масштаб значительно превышает возможности генераторной установки мощностью 22 кВА, однако принцип выбора актуален: сложные переходные нагрузки часто лучше обслуживать посредством согласованного управления источниками, чем ожидать, что один небольшой генератор решит каждую пиковую задачу.

Для небольшой автономной установки более мощная генераторная установка все еще может быть самым простым решением. Для объекта с повторяющимися пиками, интеграцией возобновляемых источников энергии или требованиями к отказоустойчивости гибридное исследование может выявить более сбалансированное решение по жизненному циклу.

Практический приемочный тест перед окончательным выбором

Перед утверждением генераторной установки в открытом исполнении мощностью 22 кВА для работы с двигателями запросите не только стандартный паспорт номинальных характеристик. Запросите сверхпереходное реактивное сопротивление альтернатора, характеристики AVR и системы возбуждения, реакцию двигателя на ступенчатую нагрузку, допустимый профиль перегрузки и возможность запуска двигателя при предполагаемых напряжении и частоте. Уточните, является ли опубликованный номинал номиналом для основного, резервного или аварийного режима ограниченной продолжительности.

Затем составьте краткую рабочую матрицу. Укажите базовую нагрузку, присутствующую до запуска двигателя, самый крупный двигатель, его способ запуска, ожидаемую продолжительность пуска, длину кабеля, наличие трансформатора, а также максимальный допустимый провал напряжения и частоты для подключенного оборудования. Учтите возможность автоматического повторного запуска после перебоя электроснабжения, поскольку одновременный повторный запуск нескольких двигателей может быть тяжелее обычной работы.

Испытание на объекте полезно, когда запас невелик. Регистрируйте напряжение на выводах генератора, напряжение на выводах двигателя, ток, частоту и продолжительность запуска в реалистичных механических условиях. Если генераторная установка восстанавливается только при разгруженном оборудовании либо при полном топливном баке и умеренной температуре окружающей среды, конструкция не имеет достаточного запаса для надежной эксплуатации.

Заключение по выбору

Электростанция в открытом исполнении мощностью 22 кВА может надежно поддерживать пусковые нагрузки двигателей, если двигатель имеет умеренную мощность, пусковой ток контролируется, фоновые нагрузки невелики, а связка альтернатор-двигатель обладает подтвержденной переходной способностью. Ее не следует рассматривать как универсальное решение для прямого запуска двигателей только потому, что рабочая мощность двигателя в кВт кажется ниже 17,6 кВт.

Наиболее безопасное решение основывается на кВА заторможенного ротора, времени разгона, допустимом провале напряжения, способе запуска, потерях в кабелях и трансформаторе, а также последовательности включения нагрузок. Для небольших насосов и вентиляторов класс 22 кВА может быть разумным и эффективным выбором. Для оборудования с тяжелым запуском или высокой инерцией переход к плавному пуску, управлению VFD, генератору большей мощности или согласованной системе с поддержкой накопителя энергии обычно является более надежным инженерным решением.
