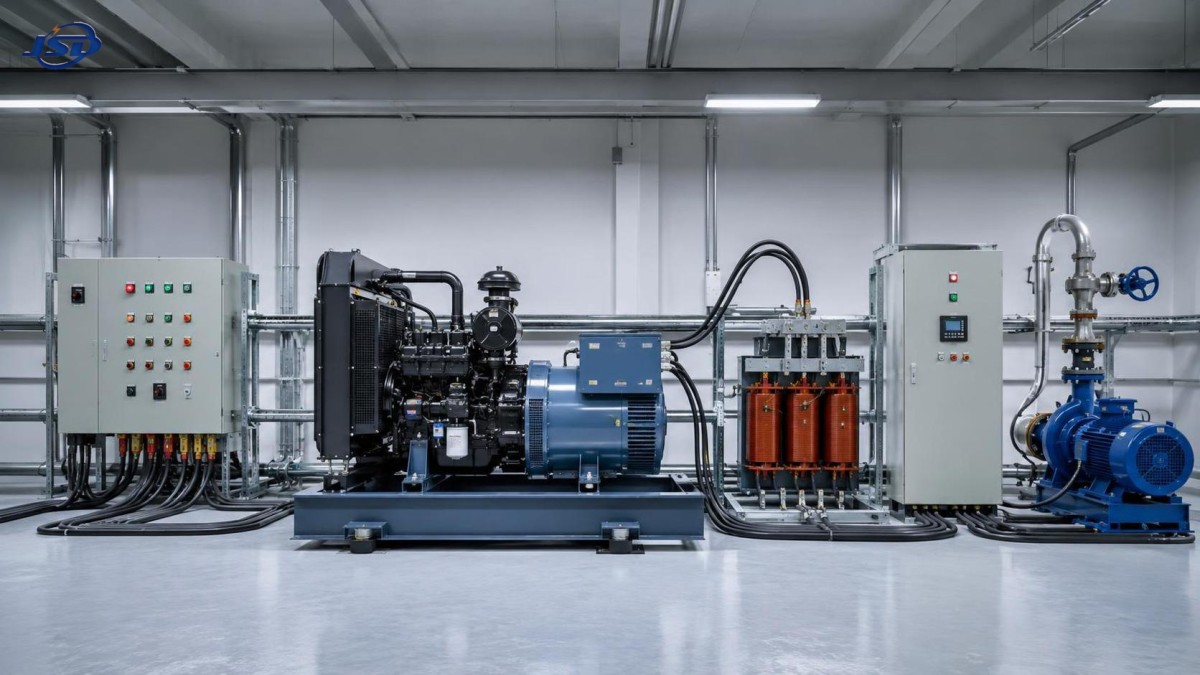

Un groupe électrogène à châssis ouvert de 22 kVA peut-il supporter les charges de démarrage des moteurs ?

Un groupe électrogène à châssis ouvert de 22 kVA peut supporter certaines charges de démarrage de moteurs, mais il ne doit pas être sélectionné en comparant uniquement les kVA du générateur aux kW indiqués sur la plaque signalétique du moteur. Les charges entraînées par moteur créent un événement électrique bref mais exigeant au démarrage : le courant augmente fortement, l'alternateur est soumis à une charge à faible facteur de puissance et le régulateur du moteur doit réagir avant que la fréquence et la tension ne dérivent au-delà des limites acceptables.

Pour une évaluation technique, la réponse pratique est donc conditionnelle. Un générateur de 22 kVA peut démarrer directement un petit moteur triphasé si le système dispose d'une capacité d'excitation suffisante de l'alternateur, d'une charge de fond limitée et d'une méthode de démarrage moteur appropriée. Il est beaucoup moins susceptible de démarrer un moteur plus grand en démarrage direct, en particulier lorsque les limites de chute de tension sont strictes ou que d'autres charges doivent rester alimentées.

Dans de nombreuses applications industrielles, d'infrastructure et de distribution électrique, la véritable préoccupation n'est pas de savoir si le moteur finit par tourner. Il s'agit de savoir si le générateur peut le démarrer sans déclencher les dispositifs de protection, caler le moteur, faire chuter un circuit de commande ou provoquer la réinitialisation des équipements raccordés. Cette distinction doit guider l'ensemble du processus de sélection.

Commencer par la capacité continue réelle, et non par la puissance nominale affichée

Un générateur de 22 kVA est couramment nominalisé à un facteur de puissance de 0.8. Dans cette condition, sa capacité de puissance active approximative est :

22 kVA × 0.8 = 17.6 kW

Cela ne signifie pas que 17.6 kW sont toujours disponibles pour un moteur. La valeur utilisable dépend du fait que le groupe électrogène soit nominalisé pour un fonctionnement principal ou de secours, de la température ambiante, de l'altitude, des conditions de carburant, des auxiliaires du panneau et du profil de charge autorisé par le fabricant. Les unités à châssis ouvert fonctionnent également avec moins de protection acoustique et environnementale ; les conditions d'installation peuvent donc avoir un effet plus visible sur les performances à long terme.

Dans une approche d'exploitation prudente, la charge continue est souvent maintenue en dessous de la puissance nominale maximale afin de préserver une marge de réponse. Si un groupe électrogène à châssis ouvert de 22 kVA alimente déjà l'éclairage, des pompes, des chargeurs de batterie, des commandes de soudage ou un petit transformateur de distribution, sa marge disponible au démarrage peut disparaître rapidement.

Le démarrage moteur est d'abord une question de kVA avant de devenir une question de kW. Pendant l'accélération, le moteur peut absorber un courant élevé tout en produisant relativement peu de puissance mécanique utile. Le générateur doit fournir ce courant temporaire sans laisser la tension aux bornes s'effondrer.

Pourquoi le démarrage moteur impose une contrainte inhabituelle à un générateur

Un moteur asynchrone à l'arrêt se comporte très différemment d'un moteur fonctionnant à pleine vitesse. Avec un démarrage direct (DOL), le courant à rotor bloqué est couramment de cinq à sept fois le courant à pleine charge, bien que la valeur réelle doive provenir de la fiche technique du moteur ou du code figurant sur la plaque signalétique.

Par exemple, un moteur triphasé de 11 kW, 400 V peut avoir un courant à pleine charge proche de 21 A. Si son courant de démarrage est six fois supérieur au courant à pleine charge, la demande initiale peut approcher 126 A. Les kVA de démarrage correspondants sont approximativement :

kVA de démarrage = √3 × Tension × Courant de démarrage ÷ 1000

À 400 V et 126 A, cela représente environ 87 kVA. L'événement peut ne durer que quelques secondes, mais il est très supérieur à la puissance nominale de 22 kVA. Un alternateur robuste et un moteur légèrement chargé peuvent tolérer une partie de cette demande pendant une très courte durée ; toutefois, il ne faut jamais supposer qu'un groupe de 22 kVA peut démarrer ce moteur en DOL de manière fiable.

Même un moteur de 5.5 kW peut être difficile à démarrer dans des conditions DOL. Sa demande normale en fonctionnement peut sembler modeste, mais ses kVA de démarrage peuvent tout de même dépasser 40 kVA selon le rendement, le facteur de puissance et le courant à rotor bloqué. C'est pourquoi un moteur apparemment « petit » peut créer un problème de dimensionnement de générateur disproportionné.

La question à poser : quelle chute de tension est acceptable ?

La capacité de démarrage d'un moteur n'est pas simplement une valeur de réussite ou d'échec. Elle dépend de la chute de tension que l'application peut tolérer. Un site équipé d'une seule pompe peut accepter une baisse temporaire notable si la pompe atteint rapidement sa vitesse. Un système alimentant des PLC, de l'instrumentation, des variateurs de vitesse, des contacteurs, des équipements de communication ou des circuits auxiliaires sensibles peut ne pas l'accepter.

Lorsque la tension du générateur chute pendant un démarrage, le couple moteur diminue approximativement avec le carré de la tension. Une réduction de tension de 20% ne produit pas une réduction de couple de 20% ; elle peut réduire le couple disponible de manière bien plus sévère. Si l'équipement entraîné présente un couple de décollage élevé, comme un convoyeur chargé, un compresseur, un concasseur, une pompe volumétrique ou un ventilateur dans des conditions de démarrage difficiles, le moteur peut rester trop longtemps dans son état de courant élevé. Cela transforme un transitoire court en événement de surcharge du générateur.

La réponse en fréquence est également importante. Le moteur doit fournir un couple mécanique supplémentaire à mesure que la charge électrique augmente. Si la fréquence chute fortement, les commandes peuvent mal fonctionner, le moteur peut accélérer plus lentement et le groupe électrogène peut entrer dans un cycle de récupération instable. L'alternateur, le régulateur automatique de tension (AVR), le système d'excitation, le régulateur de vitesse du moteur, l'inertie du volant et les caractéristiques de charge contribuent tous au résultat.

Évaluer le moteur et l'équipement entraîné comme un ensemble

Les évaluations techniques se concentrent parfois uniquement sur les kW du moteur. Cela est incomplet. Deux moteurs ayant la même puissance nominale peuvent présenter des demandes de démarrage très différentes parce que la charge mécanique est différente.

• Pompes centrifuges et ventilateurs : Présentent généralement une demande de couple plus faible au démarrage lorsque les conditions de refoulement et les caractéristiques du ventilateur sont favorables. Ils sont souvent de meilleurs candidats au démarrage à tension réduite.
• Convoyeurs : Peuvent démarrer chargés, notamment après un arrêt imprévu. Le couple de décollage peut être nettement supérieur au couple normal de fonctionnement.
• Compresseurs d'air : Nécessitent un examen attentif des dispositifs de décharge, de la pression du réservoir et de la logique de redémarrage. Un compresseur redémarrant contre une pression peut constituer une charge difficile.
• Compresseurs frigorifiques : Les performances de démarrage peuvent être affectées par l'égalisation de pression, le délai de redémarrage et la conception du moteur.
• Pompes submersibles : Les câbles longs introduisent une chute de tension, tandis que la pompe peut nécessiter un couple important pour surmonter les conditions statiques.
• Machines à forte inertie : Les mélangeurs, grands ventilateurs, concasseurs et certaines machines de process peuvent absorber un courant élevé plus longtemps, car leur temps d'accélération est prolongé.

Pour chaque charge, obtenez la tension nominale du moteur, le courant à pleine charge, le courant à rotor bloqué ou la lettre de code, la méthode de démarrage, le temps d'accélération prévu et les conditions dans lesquelles il démarrera. Une pompe démarrant contre une vanne fermée et une pompe démarrant dans une ligne de process établie ne doivent pas automatiquement être traitées comme le même cas.

Ce qu'un générateur à châssis ouvert de 22 kVA peut généralement supporter

Il n'existe pas de limite universelle de taille de moteur, car les conceptions de générateurs et les conditions d'application varient. Néanmoins, un groupe électrogène à châssis ouvert de 22 kVA est généralement plus à l'aise avec de petits moteurs, en particulier lorsqu'aucune charge importante n'est déjà raccordée et que le moteur utilise une méthode de démarrage appropriée.

Pour le démarrage direct, les petits moteurs d'environ 2.2 kW à 4 kW sont souvent plus faciles à gérer que les unités plus grandes, à condition que les longueurs de câble soient raisonnables et que la charge entraînée ne soit pas exceptionnellement difficile à démarrer. Des moteurs d'environ 5.5 kW peuvent être possibles dans certaines configurations, mais cela doit être vérifié à l'aide des courbes de démarrage moteur du fabricant du groupe électrogène plutôt que supposé. Un moteur de 7.5 kW ou 11 kW nécessite généralement une stratégie de démarrage à courant réduit, un générateur plus grand, ou les deux.

Ces plages ne sont pas des règles de conception. Un alternateur haut de gamme avec une forte réponse d'excitation peut offrir de meilleures performances qu'une unité basique de même puissance nominale en kVA, tandis qu'une température ambiante élevée, l'altitude, une alimentation en carburant insuffisante, de longs câbles d'alimentation ou des charges auxiliaires simultanées peuvent réduire la capacité pratique. Utilisez toujours les données de performance transitoire du générateur spécifique.

La méthode de démarrage peut modifier la décision

Lorsque la taille du générateur est limitée, la méthode de démarrage est souvent plus utile que le simple ajout de quelques kVA de capacité nominale.

Démarrage direct

Le DOL est simple, économique et approprié lorsque le moteur est petit par rapport au groupe électrogène. Son inconvénient est le courant d'appel le plus élevé. Il peut être acceptable pour une petite pompe ou un petit ventilateur faiblement chargé, mais il s'agit généralement de l'option la moins tolérante pour une unité de 22 kVA.

Démarrage étoile-triangle

Le démarrage étoile-triangle réduit le courant de ligne pendant la phase initiale, mais réduit également le couple de démarrage. Il fonctionne mieux lorsque le moteur et l'équipement entraîné peuvent accélérer avec un couple réduit. La transition entre étoile et triangle doit être examinée attentivement, car elle peut provoquer un transitoire secondaire.

Démarreur progressif

Un démarreur progressif contrôle la montée en tension et peut réduire considérablement le courant d'appel. Il est utile pour les pompes, ventilateurs et convoyeurs lorsque le couple peut être géré pendant l'accélération. Toutefois, les réglages sont importants. Un démarrage avec une tension trop faible peut prolonger l'accélération, maintenir le courant élevé plus longtemps et générer davantage de chaleur dans le moteur comme dans le générateur. Un démarreur progressif doit être mis en service selon le comportement réel de la charge, et non laissé avec des réglages d'usine génériques.

Variateur de fréquence

Un VFD peut offrir l'accélération moteur la plus fluide et un courant de démarrage bien plus faible, ce qui en fait souvent une solution efficace lorsque la capacité du générateur est limitée. Il introduit également des harmoniques et peut nécessiter une attention particulière à la réactance du générateur, à la stabilité de l'AVR, aux longueurs de câble, aux pratiques CEM et au filtrage d'entrée. Le générateur doit être évalué pour sa compatibilité avec les charges non linéaires, et non seulement pour les kW du moteur.

Vérifier l'ensemble du chemin électrique

Un moteur peut être proche du générateur ou être alimenté via un tableau de distribution, un commutateur de transfert, un dispositif de protection et un transformateur. Chaque élément de ce chemin influe sur la tension aux bornes du moteur. Les câbles longs et les conducteurs sous-dimensionnés ajoutent une chute de tension au moment même où le moteur a besoin de son couple maximal. Des disjoncteurs mal coordonnés peuvent déclencher sur le courant d'appel avant que le générateur ait la possibilité de récupérer.

Lorsqu'un transformateur fait partie du système, son impédance et son courant d'appel de magnétisation doivent également être inclus dans l'analyse de séquence. L'alimentation d'un transformateur immédiatement avant le démarrage d'un moteur peut créer deux transitoires qui se chevauchent. Un schéma de commande pratique peut décaler ces événements : alimenter le transformateur, laisser la tension se stabiliser, puis lancer le démarrage du moteur après un délai volontaire.

Ce principe de séquencement est particulièrement utile dans les systèmes d'infrastructure compacts. Plutôt que de surdimensionner chaque source, les concepteurs peuvent éviter les chevauchements évitables entre les pompes, ventilateurs, compresseurs et l'alimentation des transformateurs.

Quand le support de stockage est plus approprié qu'un générateur plus grand

Certains sites commerciaux et industriels connaissent occasionnellement une forte demande de démarrage mais n'ont pas besoin en permanence d'un générateur plus grand. Dans ces cas, un système de stockage d'énergie peut être évalué dans le cadre d'une architecture électrique hybride. Il peut soutenir la demande de pointe, améliorer le comportement de charge du générateur, assurer la continuité de secours ou se coordonner avec la production photovoltaïque et les contrôles de micro-réseau.

Pour les applications plus grandes à l'échelle d'un site, lesystème de stockage d'énergie conteneurisé refroidi par air de 500kW/1MWh associe des batteries LiFePO4, PCS, BMS, des fonctions EMS optionnelles et une installation conteneurisée adaptée à l'extérieur au format 20 pieds. Son échelle dépasse largement celle d'un groupe électrogène de 22 kVA, mais le principe de sélection est pertinent : les charges transitoires difficiles sont souvent mieux gérées par un contrôle coordonné des sources que par l'attente qu'un petit générateur résolve chaque événement de pointe.

Pour une petite installation autonome, un groupe électrogène plus grand peut rester la réponse la plus simple. Pour un site présentant des pointes récurrentes, une intégration renouvelable ou des exigences de résilience, une étude hybride peut révéler une solution de cycle de vie plus équilibrée.

Un essai d'acceptation pratique avant la sélection finale

Avant d'approuver un groupe électrogène à châssis ouvert de 22 kVA pour une utilisation avec moteur, demandez plus qu'une fiche de caractéristiques standard. Demandez la réactance subtransitoire de l'alternateur, les caractéristiques de l'AVR et de l'excitation, la réponse du moteur aux échelons de charge, le profil de surcharge autorisé et la capacité de démarrage moteur à la tension et à la fréquence prévues. Confirmez si la puissance publiée est une puissance principale, de secours ou d'urgence à durée limitée.

Établissez ensuite une courte matrice de fonctionnement. Indiquez la charge de base présente avant le démarrage du moteur, le plus grand moteur, sa méthode de démarrage, la durée de démarrage prévue, la longueur des câbles, l'implication éventuelle d'un transformateur et la chute maximale admissible de tension et de fréquence pour les équipements raccordés. Incluez la possibilité d'un redémarrage automatique après une coupure de courant, car plusieurs moteurs redémarrant simultanément peuvent être plus contraignants qu'un fonctionnement normal.

Un essai sur site est utile lorsque la marge est étroite. Enregistrez la tension aux bornes du générateur, la tension aux bornes du moteur, le courant, la fréquence et la durée de démarrage dans des conditions mécaniques réalistes. Si le groupe électrogène ne récupère que lorsque l'équipement est déchargé ou que le réservoir de carburant est plein et que les conditions ambiantes sont modérées, la conception ne dispose pas d'une marge suffisante pour un service fiable.

Conclusion de sélection

Ungroupe électrogène à châssis ouvert de 22 kVA peut supporter de manière fiable des charges de démarrage moteur lorsque le moteur est de taille modeste, que le courant de démarrage est maîtrisé, que les charges de fond sont faibles et que l'ensemble alternateur-moteur possède une capacité transitoire vérifiée. Il ne doit pas être considéré comme une solution universelle pour les démarrages directs de moteurs simplement parce que les kW de fonctionnement du moteur semblent inférieurs à 17.6 kW.

La décision la plus sûre repose sur les kVA à rotor bloqué, le temps d'accélération, la chute de tension autorisée, la méthode de démarrage, les pertes dans les câbles et transformateurs, ainsi que le séquencement des charges. Pour les petites pompes et ventilateurs, la classe 22 kVA peut constituer un choix judicieux et efficace. Pour les machines difficiles à démarrer ou à forte inertie, le recours au démarrage progressif, à la commande par VFD, à un générateur plus grand ou à un système coordonné avec stockage est généralement la voie d'ingénierie la plus fiable.
