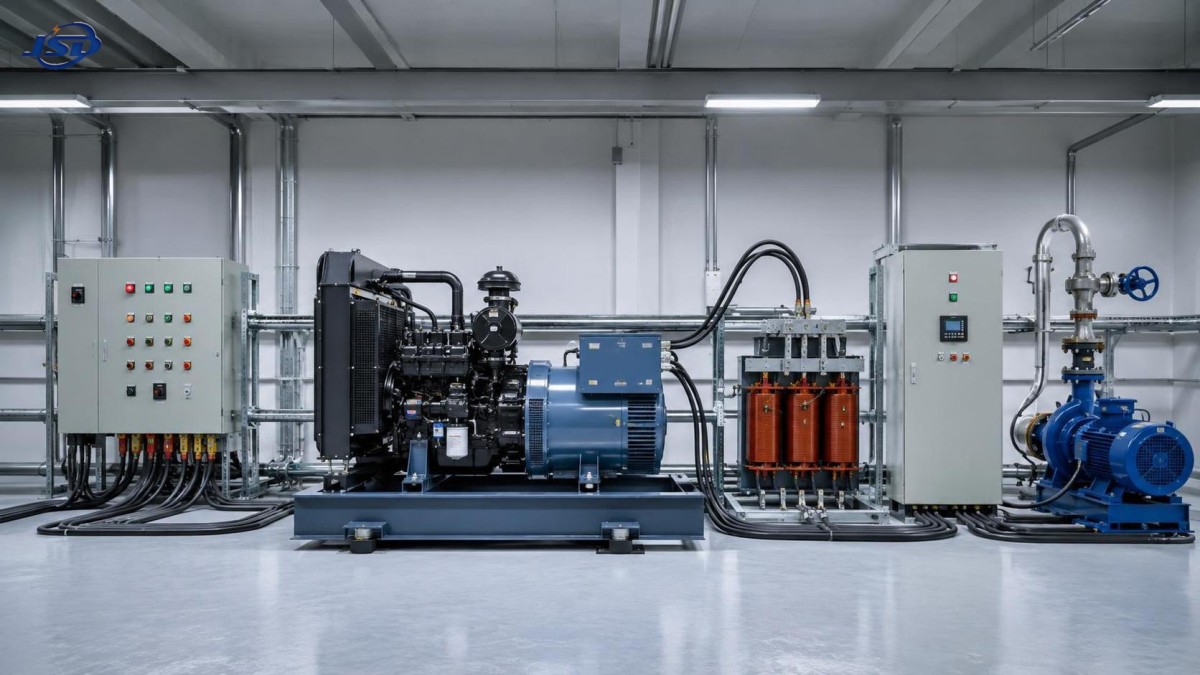

¿Puede un grupo electrógeno de bastidor abierto de 22 kVA soportar cargas de arranque de motores?

Un grupo electrógeno de bastidor abierto de 22 kVA puede gestionar algunas cargas de arranque de motores, pero no debe seleccionarse comparando únicamente los kVA del generador con los kW de placa del motor. Las cargas accionadas por motor generan un evento eléctrico breve pero exigente durante el arranque: la corriente aumenta bruscamente, el alternador detecta una carga de bajo factor de potencia y el regulador del motor debe reaccionar antes de que la frecuencia y la tensión se desvíen más allá de los límites aceptables.

Por lo tanto, para un evaluador técnico, la respuesta práctica es condicional. Un generador de 22 kVA puede arrancar directamente un motor trifásico pequeño si el sistema cuenta con suficiente capacidad de excitación del alternador, una carga de fondo limitada y un método de arranque de motor adecuado. Es mucho menos probable que arranque un motor más grande mediante arranque directo en línea, especialmente cuando los límites de caída de tensión son estrictos o deben permanecer alimentadas otras cargas.

En muchas aplicaciones industriales, de infraestructura y de distribución eléctrica, la verdadera preocupación no es si el motor finalmente gira. Es si el generador puede arrancarlo sin disparar dispositivos de protección, calar el motor, desenergizar un circuito de control o provocar el reinicio de los equipos conectados. Esta distinción debe guiar todo el proceso de selección.

Comience con la capacidad continua real, no con la potencia nominal destacada

Un generador de 22 kVA suele estar clasificado con un factor de potencia de 0,8. En esa condición, su capacidad aproximada de potencia activa es:

22 kVA × 0,8 = 17,6 kW

Esto no significa que 17,6 kW estén siempre disponibles para un motor. La cifra utilizable depende de si el grupo electrógeno está clasificado para funcionamiento principal o de emergencia, la temperatura ambiente, la altitud, las condiciones del combustible, los auxiliares del panel y el perfil de carga permitido por el fabricante. Las unidades de bastidor abierto también funcionan con menor aislamiento acústico y protección ambiental, por lo que las condiciones de instalación pueden tener un efecto más visible sobre el rendimiento a largo plazo.

Como enfoque de operación conservador, la carga continua suele mantenerse por debajo de la potencia nominal máxima para conservar margen de respuesta. Si un grupo electrógeno de bastidor abierto de 22 kVA ya alimenta iluminación, bombas, cargadores de baterías, controles de soldadura o un pequeño transformador de distribución, su margen disponible para el arranque puede desaparecer rápidamente.

El arranque de motores es un asunto de kVA antes de convertirse en un asunto de kW. Durante la aceleración, el motor puede consumir una corriente elevada mientras produce relativamente poca potencia mecánica útil. El generador debe suministrar esa corriente temporal sin permitir que la tensión en bornes colapse.

Por qué el arranque de motores somete a un generador a un esfuerzo inusual

Un motor de inducción parado se comporta de manera muy diferente a un motor que funciona a plena velocidad. Con el arranque directo en línea (DOL), la corriente de rotor bloqueado suele ser de aproximadamente cinco a siete veces la corriente a plena carga, aunque el valor real debe obtenerse de la ficha técnica del motor o del código de placa.

Por ejemplo, un motor trifásico de 11 kW y 400 V puede tener una corriente a plena carga cercana a 21 A. Si su corriente de arranque es seis veces la corriente a plena carga, la demanda inicial puede aproximarse a 126 A. Los kVA de arranque correspondientes son aproximadamente:

kVA de arranque = √3 × Tensión × Corriente de arranque ÷ 1000

A 400 V y 126 A, esto equivale aproximadamente a 87 kVA. El evento puede durar solo unos segundos, pero está muy por encima de la clasificación nominal de 22 kVA. Un alternador robusto y un motor con poca carga pueden tolerar una parte de esta demanda durante un período muy corto; sin embargo, nunca debe suponerse que un grupo de 22 kVA puede arrancar este motor DOL de forma fiable.

Incluso un motor de 5,5 kW puede ser exigente en condiciones DOL. Su demanda normal de funcionamiento puede parecer moderada, pero sus kVA de arranque aún pueden superar los 40 kVA, dependiendo de la eficiencia, el factor de potencia y la corriente de rotor bloqueado. Por ello, un motor aparentemente «pequeño» puede generar un problema de dimensionamiento del generador desproporcionado.

La pregunta que debe hacerse: ¿cuánta caída de tensión es aceptable?

La capacidad de arranque de motores no es simplemente un valor de aprobado o suspenso. Depende de la caída de tensión que la aplicación pueda tolerar. Un emplazamiento con una sola bomba puede aceptar una caída temporal perceptible si la bomba alcanza rápidamente su velocidad. Un sistema que alimenta PLC, instrumentación, variadores de velocidad, contactores, equipos de comunicaciones o circuitos auxiliares sensibles puede no hacerlo.

Cuando la tensión del generador cae durante un arranque, el par del motor disminuye aproximadamente con el cuadrado de la tensión. Una reducción de tensión del 20 % no produce una reducción de par del 20 %; puede reducir el par disponible de forma mucho más severa. Si el equipo accionado presenta un elevado par de arranque, como una cinta transportadora cargada, un compresor, una trituradora, una bomba de desplazamiento positivo o un ventilador con una condición de arranque difícil, el motor puede permanecer demasiado tiempo en su estado de alta corriente. Esto convierte un transitorio breve en un evento de sobrecarga del generador.

La respuesta de frecuencia también es importante. El motor debe proporcionar par mecánico adicional a medida que aumenta la carga eléctrica. Si la frecuencia cae bruscamente, los controles pueden funcionar incorrectamente, el motor puede acelerar más lentamente y el grupo electrógeno puede entrar en un ciclo de recuperación inestable. El alternador, el regulador automático de tensión (AVR), el sistema de excitación, el regulador del motor, la inercia del volante y las características de la carga contribuyen al resultado.

Evalúe el motor y el equipo accionado como un conjunto

Las evaluaciones técnicas a veces se centran únicamente en los kW del motor. Esto es incompleto. Dos motores con la misma potencia nominal pueden presentar demandas de arranque muy diferentes porque la carga mecánica es distinta.

• Bombas y ventiladores centrífugos: Normalmente presentan una menor demanda de par durante el arranque cuando las condiciones de descarga y las características del ventilador son favorables. Suelen ser mejores candidatos para el arranque a tensión reducida.
• Cintas transportadoras: Pueden arrancar cargadas, especialmente después de una parada no planificada. El par de arranque puede ser significativamente superior al par normal de funcionamiento.
• Compresores de aire: Requieren una revisión cuidadosa de los sistemas de descarga, la presión del depósito y la lógica de rearranque. Un compresor que se reinicia contra presión puede ser una carga difícil.
• Compresores de refrigeración: El rendimiento de arranque puede verse afectado por la igualación de presión, el tiempo de rearranque y el diseño del motor.
• Bombas sumergibles: Los cables largos introducen caída de tensión, mientras que la bomba puede requerir un par considerable para superar las condiciones estáticas.
• Maquinaria de alta inercia: Mezcladores, ventiladores grandes, trituradoras y determinadas máquinas de proceso pueden consumir corriente elevada durante más tiempo debido a que su tiempo de aceleración es mayor.

Para cada carga, obtenga la tensión nominal del motor, la corriente a plena carga, la corriente de rotor bloqueado o la letra de código, el método de arranque, el tiempo de aceleración previsto y la condición en la que arrancará. Una bomba que arranca contra una válvula cerrada y una bomba que arranca hacia una línea de proceso establecida no deben tratarse automáticamente como el mismo caso.

Lo que un generador de bastidor abierto de 22 kVA puede soportar habitualmente

No existe un límite universal de tamaño de motor porque los diseños de generadores y las condiciones de aplicación varían. Aun así, un grupo electrógeno de bastidor abierto de 22 kVA suele funcionar con mayor comodidad con motores pequeños, especialmente cuando no hay una carga significativa ya conectada y el motor dispone de un método de arranque adecuado.

Para el arranque directo en línea, los motores pequeños de aproximadamente 2,2 kW a 4 kW suelen ser más manejables que las unidades más grandes, siempre que los tendidos de cable sean razonables y la carga accionada no sea inusualmente difícil de arrancar. Los motores de alrededor de 5,5 kW pueden ser posibles en configuraciones seleccionadas, pero esto debe verificarse con las curvas de arranque de motores del fabricante del grupo electrógeno en lugar de asumirse. Un motor de 7,5 kW u 11 kW normalmente requiere una estrategia de arranque de corriente reducida, un generador más grande o ambos.

Estos rangos no son reglas de diseño. Un alternador de alta calidad con una fuerte respuesta de excitación puede rendir mejor que una unidad básica de la misma clasificación de kVA, mientras que una temperatura ambiente elevada, la altitud, un suministro de combustible deficiente, cables de alimentación largos o cargas auxiliares simultáneas pueden reducir la capacidad práctica. Utilice siempre los datos de rendimiento transitorio del generador específico.

El método de arranque puede cambiar la decisión

Cuando el tamaño del generador está limitado, el método de arranque suele ser más valioso que simplemente añadir unos pocos kVA de capacidad nominal.

Arranque directo en línea

El DOL es sencillo, económico y adecuado cuando el motor es pequeño en relación con el grupo electrógeno. Su desventaja es la máxima corriente de irrupción. Puede ser aceptable para una pequeña bomba o ventilador con poca carga, pero suele ser la opción menos tolerante para una unidad de 22 kVA.

Arranque estrella-triángulo

El arranque estrella-triángulo reduce la corriente de línea durante la fase inicial, aunque también reduce el par de arranque. Funciona mejor cuando el motor y el equipo accionado pueden acelerar con un par reducido. La transición entre estrella y triángulo debe considerarse cuidadosamente porque puede provocar un transitorio secundario.

Arrancador suave

Un arrancador suave controla el aumento gradual de tensión y puede reducir considerablemente la corriente de irrupción. Es útil para bombas, ventiladores y cintas transportadoras donde el par puede gestionarse durante la aceleración. Sin embargo, los ajustes son importantes. Arrancar con una tensión demasiado baja puede prolongar la aceleración, manteniendo la corriente elevada durante más tiempo y generando más calor tanto en el motor como en el generador. Un arrancador suave debe ponerse en servicio según el comportamiento real de la carga, no dejarse con ajustes genéricos de fábrica.

Variador de frecuencia

Un VFD puede proporcionar la aceleración de motor más suave y una corriente de arranque mucho menor, por lo que a menudo es una solución eficaz cuando la capacidad del generador es limitada. También introduce armónicos y puede requerir atención a la reactancia del generador, la estabilidad del AVR, las longitudes de cable, las prácticas de EMC y el filtrado de entrada. El generador debe evaluarse para determinar su compatibilidad con cargas no lineales, no solo según los kW del motor.

Compruebe todo el recorrido eléctrico

Un motor puede estar cerca del generador o puede alimentarse a través de un panel de distribución, un interruptor de transferencia, un dispositivo de protección y un transformador. Cada parte de este recorrido influye en la tensión en los bornes del motor. Los cables largos y los conductores subdimensionados añaden caída de tensión justo cuando el motor necesita el máximo par. Los interruptores mal coordinados pueden dispararse por la corriente de irrupción antes de que el generador tenga oportunidad de recuperarse.

Cuando un transformador forma parte del sistema, su impedancia y corriente de irrupción de magnetización también deben incluirse en el análisis de secuencia. Energizar un transformador inmediatamente antes de arrancar un motor puede generar dos transitorios superpuestos. Un esquema de control práctico puede escalonar estos eventos: energizar el transformador, permitir que la tensión se estabilice y, después, iniciar el arranque del motor tras un retardo de tiempo deliberado.

Este principio de secuenciación es particularmente valioso en sistemas de infraestructura compactos. En lugar de sobredimensionar todas las fuentes, los diseñadores pueden evitar superposiciones evitables entre bombas, ventiladores, compresores y la energización del transformador.

Cuándo el apoyo de almacenamiento es más apropiado que un generador más grande

Algunos emplazamientos comerciales e industriales experimentan ocasionalmente una alta demanda de arranque, pero no necesitan continuamente un generador más grande. En esos casos, puede evaluarse un sistema de almacenamiento de energía como parte de una arquitectura de energía híbrida. Puede respaldar la demanda máxima, mejorar el comportamiento de carga del generador, proporcionar continuidad de respaldo o coordinarse con la generación fotovoltaica y los controles de microrred.

Para aplicaciones más grandes a nivel de emplazamiento, elSistema de almacenamiento de energía en contenedor con refrigeración por aire de 500 kW/1 MWh combina baterías LiFePO4, PCS, BMS, funciones EMS opcionales e instalación en contenedor orientada a exteriores en formato de 20 pies. Su escala es muy superior a la de un grupo electrógeno de 22 kVA, pero el principio de selección es relevante: las cargas transitorias difíciles suelen gestionarse mejor mediante un control coordinado de las fuentes que esperando que un pequeño generador resuelva cada evento de demanda máxima.

Para una instalación independiente pequeña, un grupo electrógeno más grande puede seguir siendo la respuesta más sencilla. Para un emplazamiento con picos recurrentes, integración renovable o requisitos de resiliencia, un estudio híbrido puede revelar una solución de ciclo de vida más equilibrada.

Una prueba de aceptación práctica antes de la selección final

Antes de aprobar un grupo electrógeno de bastidor abierto de 22 kVA para servicio de motor, solicite más que una ficha de clasificación estándar. Pida la reactancia subtransitoria del alternador, las características del AVR y de excitación, la respuesta del motor a escalones de carga, el perfil de sobrecarga permitido y la capacidad de arranque de motores a la tensión y frecuencia previstas. Confirme si la clasificación publicada es de funcionamiento principal, de emergencia o de emergencia limitada en el tiempo.

A continuación, elabore una breve matriz operativa. Enumere la carga base presente antes de que arranque el motor, el motor más grande, su método de arranque, la duración esperada del arranque, la longitud del cable, la participación del transformador y la caída máxima admisible de tensión y frecuencia para los equipos conectados. Incluya la posibilidad de rearranque automático después de una interrupción de energía, ya que varios motores que se reinician juntos pueden ser más exigentes que el funcionamiento normal.

Una prueba in situ es valiosa cuando el margen es estrecho. Registre la tensión en bornes del generador, la tensión en bornes del motor, la corriente, la frecuencia y la duración del arranque en condiciones mecánicas realistas. Si el grupo electrógeno solo se recupera cuando el equipo está descargado o el depósito de combustible está lleno y las condiciones ambientales son moderadas, el diseño no tiene suficiente margen para un servicio fiable.

Conclusión de selección

Ungrupo electrógeno de bastidor abierto de 22 kVA puede soportar de forma fiable cargas de arranque de motores cuando el motor tiene un tamaño moderado, la corriente de arranque está controlada, las cargas de fondo son bajas y el conjunto alternador-motor tiene capacidad transitoria verificada. No debe considerarse una solución universal para arranques directos en línea de motores simplemente porque los kW de funcionamiento del motor parezcan estar por debajo de 17,6 kW.

La decisión más segura se basa en los kVA de rotor bloqueado, el tiempo de aceleración, la caída de tensión permitida, el método de arranque, las pérdidas en cables y transformadores, y la secuenciación de cargas. Para bombas y ventiladores pequeños, la clase de 22 kVA puede ser una elección sensata y eficiente. Para maquinaria de arranque difícil o alta inercia, recurrir al arranque suave, al control VFD, a un generador más grande o a un sistema coordinado con apoyo de almacenamiento suele ser la vía de ingeniería más fiable.
