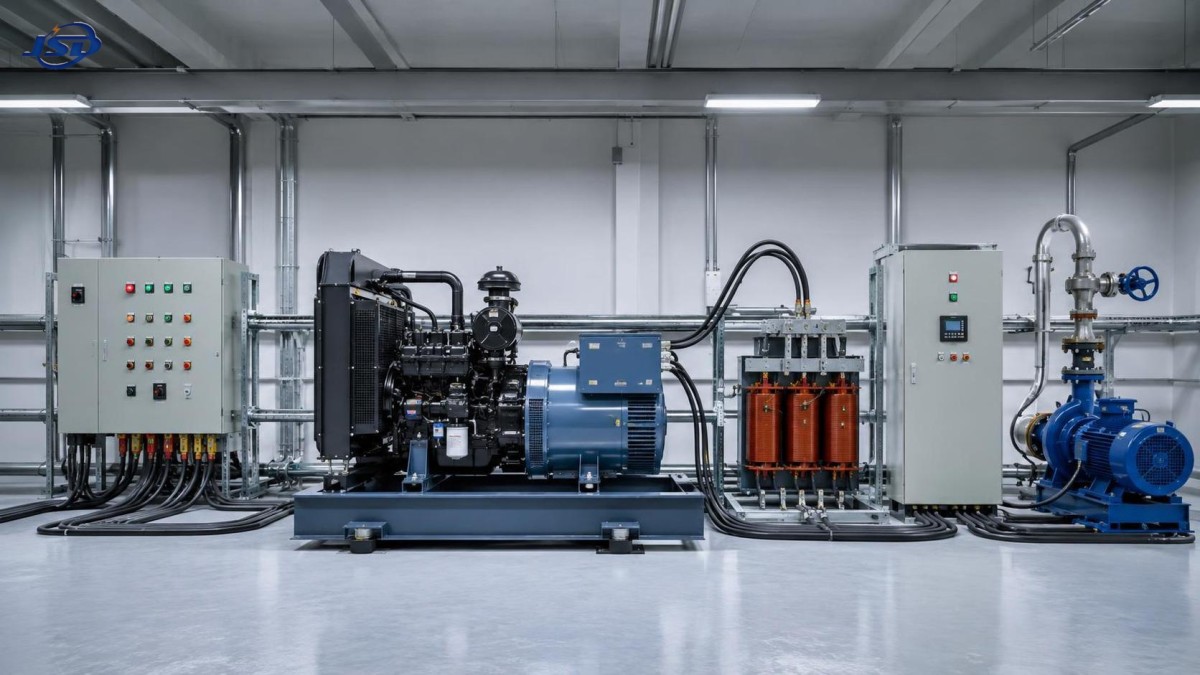

هل يمكن لمجموعة توليد مفتوحة الإطار بقدرة 22 kVA التعامل مع أحمال بدء تشغيل المحركات؟

يمكن لمجموعة توليد مفتوحة الإطار بقدرة 22kVA التعامل مع بعض أحمال بدء تشغيل المحركات، ولكن لا ينبغي اختيارها بمجرد مقارنة kVA للمولد مع kW على لوحة بيانات المحرك. تُحدث الأحمال التي تعمل بالمحركات حالة كهربائية وجيزة ولكنها تتطلب الكثير عند بدء التشغيل: يرتفع التيار بشكل حاد، ويرى المولد المتناوب حملاً ذا معامل قدرة منخفض، ويجب أن يستجيب منظم المحرك قبل أن ينحرف التردد والجهد عن الحدود المقبولة.

لذلك، بالنسبة للمقيّم الفني، تكون الإجابة العملية مشروطة. قد يتمكن مولد بقدرة 22 kVA من بدء محرك ثلاثي الطور صغير مباشرةً إذا كان النظام يتمتع بقدرة كافية على إثارة المولد المتناوب، وحمل أساسي محدود، وطريقة مناسبة لبدء المحرك. ومن غير المرجح بدرجة كبيرة أن يتمكن من بدء محرك أكبر باستخدام البدء المباشر على الخط، خصوصاً عندما تكون حدود هبوط الجهد صارمة أو يجب أن تظل أحمال أخرى مزودة بالطاقة.

في العديد من التطبيقات الصناعية وتطبيقات البنية التحتية وتوزيع الطاقة، لا يتمثل الشاغل الحقيقي في ما إذا كان المحرك سيدور في النهاية. بل يتمثل في ما إذا كان المولد يستطيع بدء تشغيله دون فصل أجهزة الحماية، أو إيقاف المحرك، أو إسقاط دائرة تحكم، أو التسبب في إعادة ضبط المعدات المتصلة. ويجب أن يوجّه هذا التمييز عملية الاختيار بأكملها.

ابدأ بالسعة المستمرة الفعلية، وليس بالتصنيف الرئيسي

يُصنّف مولد بقدرة 22 kVA عادةً عند معامل قدرة قدره 0.8. وفي هذه الحالة، تكون سعة القدرة الفعالة التقريبية له:

22 kVA × 0.8 = 17.6 kW

لا يعني هذا أن 17.6 kW متاحة دائماً للمحرك. إذ يعتمد الرقم القابل للاستخدام على ما إذا كانت مجموعة التوليد مصنفة للتشغيل الأساسي أو الاحتياطي، ودرجة الحرارة المحيطة، والارتفاع، وظروف الوقود، والملحقات المساعدة للوحة، ومنحنى الحمل المسموح به من الشركة المصنعة. كما تعمل الوحدات مفتوحة الإطار بحماية صوتية وبيئية أقل، لذلك قد يكون لظروف التركيب تأثير أوضح على الأداء طويل الأجل.

كأسلوب تشغيل محافظ، غالباً ما يُحافظ على الحمل المستمر دون الحد الأقصى للخرج المقنن للحفاظ على هامش الاستجابة. وإذا كانت مجموعة توليد مفتوحة الإطار بقدرة 22 kVA تدعم بالفعل الإضاءة أو المضخات أو شواحن البطاريات أو عناصر تحكم اللحام أو محول توزيع صغيراً، فقد يختفي هامش قدرة البدء المتاح بسرعة.

يُعد بدء المحرك مسألة kVA قبل أن يصبح مسألة kW. أثناء التسارع، قد يسحب المحرك تياراً مرتفعاً مع إنتاج خرج ميكانيكي مفيد قليل نسبياً. ويجب أن يوفر المولد هذا التيار المؤقت دون السماح بانهيار جهد الأطراف.

لماذا يفرض بدء المحرك إجهاداً غير عادي على المولد

يتصرف المحرك الحثي عند التوقف بطريقة مختلفة تماماً عن المحرك الذي يعمل بالسرعة الكاملة. عند البدء المباشر على الخط (DOL)، يكون تيار الدوار المقفل عادةً نحو خمسة إلى سبعة أضعاف تيار الحمل الكامل، رغم أن القيمة الفعلية يجب الحصول عليها من صحيفة بيانات المحرك أو رمز لوحة البيانات.

على سبيل المثال، قد يكون لمحرك ثلاثي الطور بقدرة 11 kW وجهد 400 V تيار حمل كامل قريب من 21 A. وإذا كان تيار بدء تشغيله يساوي ستة أضعاف تيار الحمل الكامل، فقد يقترب الطلب الأولي من 126 A. ويكون kVA البدء المقابل تقريباً:

kVA البدء = √3 × الجهد × تيار البدء ÷ 1000

عند 400 V و126 A، يساوي ذلك نحو 87 kVA. قد يستمر الحدث لبضع ثوانٍ فقط، لكنه أعلى بكثير من التصنيف الاسمي البالغ 22 kVA. قد يتحمل مولد متناوب متين ومحرك محمل بشكل خفيف جزءاً من هذا الطلب لمدة قصيرة جداً؛ ولكن لا ينبغي أبداً افتراض أن مجموعة بقدرة 22 kVA يمكنها بدء هذا المحرك باستخدام DOL بشكل موثوق.

حتى المحرك بقدرة 5.5 kW قد يكون صعباً في ظروف DOL. فقد يبدو طلب التشغيل العادي متواضعاً، لكن kVA البدء قد يتجاوز 40 kVA تبعاً للكفاءة ومعامل القدرة وتيار الدوار المقفل. ولهذا السبب قد يسبب محرك يبدو «صغيراً» مشكلة غير متناسبة في تحديد حجم المولد.

السؤال الذي يجب طرحه: ما مقدار هبوط الجهد المقبول؟

إن قدرة بدء المحرك ليست مجرد رقم نجاح أو فشل. فهي تعتمد على هبوط الجهد الذي يمكن للتطبيق تحمله. قد يقبل موقع يحتوي على مضخة واحدة فقط هبوطاً مؤقتاً ملحوظاً إذا وصلت المضخة إلى السرعة المطلوبة بسرعة. أما النظام الذي يغذي PLCs، وأجهزة القياس، ومحركات السرعة المتغيرة، والملامسات، ومعدات الاتصالات، أو الدوائر المساعدة الحساسة، فقد لا يقبل ذلك.

عندما ينخفض جهد المولد أثناء البدء، ينخفض عزم المحرك تقريباً مع مربع الجهد. لا يؤدي خفض الجهد بنسبة 20% إلى خفض العزم بنسبة 20%؛ بل قد يقلل العزم المتاح بدرجة أشد بكثير. إذا كانت المعدات المدفوعة تتطلب عزم انفصال مرتفعاً، مثل ناقل محمل، أو ضاغط، أو كسارة، أو مضخة إزاحة موجبة، أو مروحة ذات ظروف بدء صعبة، فقد يظل المحرك في حالة التيار المرتفع مدة طويلة جداً. وهذا يحول حالة عابرة قصيرة إلى حدث حمل زائد على المولد.

كما أن استجابة التردد مهمة. يجب أن يوفر المحرك عزماً ميكانيكياً إضافياً مع ارتفاع الحمل الكهربائي. وإذا انخفض التردد بشكل حاد، فقد تتعطل عناصر التحكم، وقد يتسارع المحرك ببطء أكبر، وقد تدخل مجموعة التوليد في دورة استعادة غير مستقرة. ويسهم كل من المولد المتناوب، ومنظم الجهد التلقائي (AVR)، ونظام الإثارة، ومنظم المحرك، وقصور دولاب الموازنة، وخصائص الحمل في النتيجة.

قيّم المحرك والمعدات المدفوعة كزوج واحد

تركز التقييمات الفنية أحياناً على kW للمحرك فقط. وهذا غير كافٍ. إذ يمكن لمحركين لهما نفس الخرج المقنن أن يقدما متطلبات بدء مختلفة جداً بسبب اختلاف الحمل الميكانيكي.

• المضخات والمراوح الطاردة المركزية: عادةً ما يكون لديها طلب عزم أقل أثناء بدء التشغيل عندما تكون ظروف التصريف وخصائص المروحة ملائمة. وغالباً ما تكون مرشحات أفضل للبدء بجهد مخفض.
• الناقلات: قد تبدأ وهي محملة، لا سيما بعد توقف غير مخطط له. وقد يكون عزم الانفصال أعلى بكثير من عزم التشغيل العادي.
• ضواغط الهواء: تتطلب مراجعة دقيقة لترتيبات التفريغ وضغط الخزان ومنطق إعادة التشغيل. وقد يكون الضاغط الذي يعيد التشغيل تحت الضغط حملاً صعباً.
• ضواغط التبريد: يمكن أن يتأثر أداء البدء بمعادلة الضغط وتوقيت إعادة التشغيل وتصميم المحرك.
• المضخات الغاطسة: تضيف الكابلات الطويلة هبوطاً في الجهد، بينما قد تحتاج المضخة إلى عزم كبير للتغلب على الظروف الساكنة.
• الآلات ذات القصور الذاتي العالي: قد تسحب الخلاطات والمراوح الكبيرة والكسارات وبعض آلات العمليات تياراً مرتفعاً لمدة أطول لأن زمن تسارعها ممتد.

لكل حمل، احصل على الجهد المقنن للمحرك، وتيار الحمل الكامل، وتيار الدوار المقفل أو حرف الرمز، وطريقة البدء، وزمن التسارع المتوقع، والحالة التي سيبدأ فيها. لا ينبغي التعامل تلقائياً مع مضخة تبدأ مقابل صمام مغلق ومضخة تبدأ في خط عملية قائم باعتبارهما الحالة نفسها.

ما الذي يمكن أن يدعمه مولد مفتوح الإطار بقدرة 22 kVA عادةً

لا يوجد حد عالمي لحجم المحرك لأن تصاميم المولدات وظروف التطبيق تختلف. ومع ذلك، تكون مجموعة التوليد مفتوحة الإطار بقدرة 22 kVA أكثر ملاءمة عموماً للمحركات الصغيرة، وخصوصاً عندما لا يكون هناك حمل كبير متصل مسبقاً ويكون للمحرك أسلوب بدء مناسب.

بالنسبة للبدء المباشر على الخط، غالباً ما تكون المحركات الصغيرة ضمن النطاق التقريبي من 2.2 kW إلى 4 kW أسهل في التعامل من الوحدات الأكبر، شريطة أن تكون مسارات الكابلات معقولة وألا يكون الحمل المدفوع صعب البدء على نحو غير معتاد. قد تكون المحركات بقدرة 5.5 kW ممكنة في تكوينات مختارة، ولكن ينبغي التحقق من ذلك بالرجوع إلى منحنيات بدء المحرك الخاصة بالشركة المصنعة لمجموعة التوليد بدلاً من افتراضه. أما المحرك بقدرة 7.5 kW أو 11 kW فيتطلب عادةً استراتيجية بدء بتيار مخفض، أو مولداً أكبر، أو كليهما.

هذه النطاقات ليست قواعد تصميم. فقد يقدم مولد متناوب عالي الجودة ذي استجابة إثارة قوية أداءً أفضل من وحدة أساسية بنفس تصنيف kVA، بينما يمكن لدرجة الحرارة المحيطة المرتفعة أو الارتفاع أو ضعف إمداد الوقود أو كابلات التغذية الطويلة أو الأحمال المساعدة المتزامنة أن تقلل القدرة العملية. استخدم دائماً بيانات الأداء العابر الخاصة بالمولد المحدد.

يمكن لطريقة البدء أن تغير القرار

عندما يكون حجم المولد مقيداً، غالباً ما تكون طريقة البدء أكثر قيمة من مجرد إضافة بضعة kVA من السعة الاسمية.

البدء المباشر على الخط

يتميز DOL بالبساطة والاقتصادية، وهو مناسب عندما يكون المحرك صغيراً بالنسبة إلى مجموعة التوليد. وعيبه هو أعلى تيار اندفاعي. وقد يكون مقبولاً لمضخة أو مروحة صغيرة ذات حمل خفيف، لكنه عادةً الخيار الأقل تسامحاً لوحدة بقدرة 22 kVA.

البدء نجمة-مثلث

يقلل البدء نجمة-مثلث تيار الخط خلال المرحلة الأولية، لكنه يقلل أيضاً عزم البدء. ويعمل بصورة أفضل عندما يستطيع المحرك والمعدات المدفوعة التسارع بعزم مخفض. ويجب دراسة الانتقال بين النجمة والمثلث بعناية لأنه قد يسبب حالة عابرة ثانوية.

البادئ الناعم

يتحكم البادئ الناعم في الرفع التدريجي للجهد ويمكنه تقليل تيار الاندفاع بشكل كبير. وهو مفيد للمضخات والمراوح والناقلات حيث يمكن إدارة العزم أثناء التسارع. ومع ذلك، فإن الإعدادات مهمة. فقد يؤدي البدء بجهد منخفض للغاية إلى إطالة التسارع، مما يبقي التيار مرتفعاً لمدة أطول وينتج مزيداً من الحرارة في المحرك والمولد معاً. يجب تشغيل البادئ الناعم وضبطه وفقاً لسلوك الحمل الفعلي، لا تركه على إعدادات المصنع العامة.

مغير التردد

يمكن لـ VFD توفير تسارع أكثر سلاسة للمحرك وتيار بدء أقل بكثير، مما يجعله غالباً حلاً فعالاً عندما تكون سعة المولد محدودة. كما أنه يسبب توافقات وقد يتطلب الاهتمام بمفاعلة المولد، واستقرار AVR، وأطوال الكابلات، وممارسات EMC، وترشيح الدخل. ينبغي تقييم المولد من حيث توافقه مع الأحمال غير الخطية، وليس فقط من حيث kW للمحرك.

تحقق من المسار الكهربائي بالكامل

قد يكون المحرك قريباً من المولد، أو قد يتم تغذيته عبر لوحة توزيع ومفتاح تحويل وجهاز حماية ومحول. يؤثر كل جزء من هذا المسار في الجهد عند أطراف المحرك. تضيف الكابلات الطويلة والموصلات ذات المقاس غير الكافي هبوطاً في الجهد في الوقت الذي يحتاج فيه المحرك إلى أقصى عزم. وقد تفصل القواطع سيئة التنسيق بسبب تيار الاندفاع قبل أن تتاح للمولد فرصة الاستعادة.

عندما يكون المحول جزءاً من النظام، يجب أيضاً إدراج ممانعته وتيار اندفاع المغنطة في تحليل التسلسل. قد يؤدي تغذية محول بالطاقة مباشرة قبل بدء محرك إلى إنشاء حالتين عابرتين متداخلتين. يمكن لنظام تحكم عملي أن يرتب هذه الأحداث زمنياً: تغذية المحول، والسماح للجهد بالاستقرار، ثم بدء تشغيل المحرك بعد تأخير زمني مقصود.

يُعد مبدأ التسلسل هذا ذا قيمة خاصة في أنظمة البنية التحتية المدمجة. وبدلاً من زيادة حجم كل مصدر، يمكن للمصممين منع التداخل الذي يمكن تجنبه بين المضخات والمراوح والضواغط وتغذية المحول.

متى يكون دعم التخزين أنسب من مولد أكبر

تشهد بعض المواقع التجارية والصناعية طلباً مرتفعاً عرضياً عند البدء، لكنها لا تحتاج إلى مولد أكبر بصورة مستمرة. وفي تلك الحالات، يمكن تقييم نظام تخزين الطاقة كجزء من بنية طاقة هجينة. وقد يدعم الطلب الذروي، ويحسن سلوك تحميل المولد، ويوفر استمرارية احتياطية، أو ينسق مع توليد الطاقة الكهروضوئية وعناصر التحكم في الشبكات المصغرة.

بالنسبة للتطبيقات الأكبر على مستوى الموقع، يجمعنظام تخزين الطاقة بالحاوية والتبريد الهوائي بقدرة 500kW/1MWh بين بطاريات LiFePO4 وPCS وBMS ووظائف EMS الاختيارية وتركيب حاويات موجه للاستخدام الخارجي بتنسيق 20 قدماً. ويتجاوز حجمه بكثير مجموعة توليد بقدرة 22 kVA، لكن مبدأ الاختيار ذو صلة: غالباً ما يكون التعامل مع الأحمال العابرة الصعبة أفضل من خلال التحكم المنسق في المصادر بدلاً من توقع أن يحل مولد صغير واحد كل حدث ذروة.

بالنسبة لتركيب مستقل صغير، قد يظل مولد أكبر هو الإجابة الأبسط. أما بالنسبة لموقع ذي ذروات متكررة أو تكامل للطاقة المتجددة أو متطلبات للمرونة، فقد تكشف دراسة هجينة عن حل أكثر توازناً لدورة الحياة.

اختبار قبول عملي قبل الاختيار النهائي

قبل اعتماد مجموعة توليد مفتوحة الإطار بقدرة 22 kVA لخدمة المحركات، اطلب أكثر من ورقة تصنيف قياسية. اطلب مفاعلة المولد المتناوب دون العابرة، وخصائص AVR والإثارة، واستجابة خطوة الحمل للمحرك، ومنحنى الحمل الزائد المسموح به، وقدرة بدء المحرك عند الجهد والتردد المقصودين. تأكد مما إذا كان التصنيف المنشور تصنيف تشغيل أساسي أو احتياطي أو طوارئ محدود المدة.

ثم أنشئ مصفوفة تشغيل مختصرة. أدرج الحمل الأساسي الموجود قبل بدء المحرك، وأكبر محرك، وطريقة بدء تشغيله، ومدة البدء المتوقعة، وطول الكابل، ووجود المحول، وأقصى هبوط مسموح به للجهد والتردد للمعدات المتصلة. أدرج احتمال إعادة التشغيل التلقائي بعد انقطاع الطاقة، لأن إعادة تشغيل عدة محركات معاً قد تكون أشد من التشغيل العادي.

يكون اختبار الموقع قيماً عندما يكون الهامش ضيقاً. سجل جهد أطراف المولد، وجهد أطراف المحرك، والتيار، والتردد، ومدة البدء في ظل ظروف ميكانيكية واقعية. إذا كانت مجموعة التوليد لا تستعيد أداءها إلا عندما تكون المعدات غير محملة أو يكون خزان الوقود ممتلئاً وتكون الظروف المحيطة معتدلة، فإن التصميم لا يملك هامشاً كافياً للخدمة الموثوقة.

خلاصة الاختيار

يمكن لمجموعة توليد مفتوحة الإطار بقدرة 22kVA أن تدعم أحمال بدء المحركات بشكل موثوق عندما يكون المحرك متواضع الحجم، ويكون تيار البدء مضبوطاً، والأحمال الأساسية منخفضة، وتكون حزمة المولد المتناوب والمحرك ذات قدرة عابرة موثقة. ولا ينبغي التعامل معها باعتبارها حلاً شاملاً لبدء المحركات المباشر على الخط لمجرد أن kW التشغيل للمحرك يبدو أقل من 17.6 kW.

يستند القرار الأكثر أماناً إلى kVA للدوار المقفل، وزمن التسارع، وهبوط الجهد المسموح به، وطريقة البدء، وفواقد الكابلات والمحول، وتسلسل الأحمال. بالنسبة للمضخات والمراوح الصغيرة، قد تكون فئة 22 kVA خياراً منطقياً وفعالاً. أما بالنسبة للآلات صعبة البدء أو ذات القصور الذاتي العالي، فإن الانتقال إلى البدء الناعم أو تحكم VFD أو مولد أكبر أو نظام منسق مدعوم بالتخزين يكون عادةً المسار الهندسي الأكثر موثوقية.
