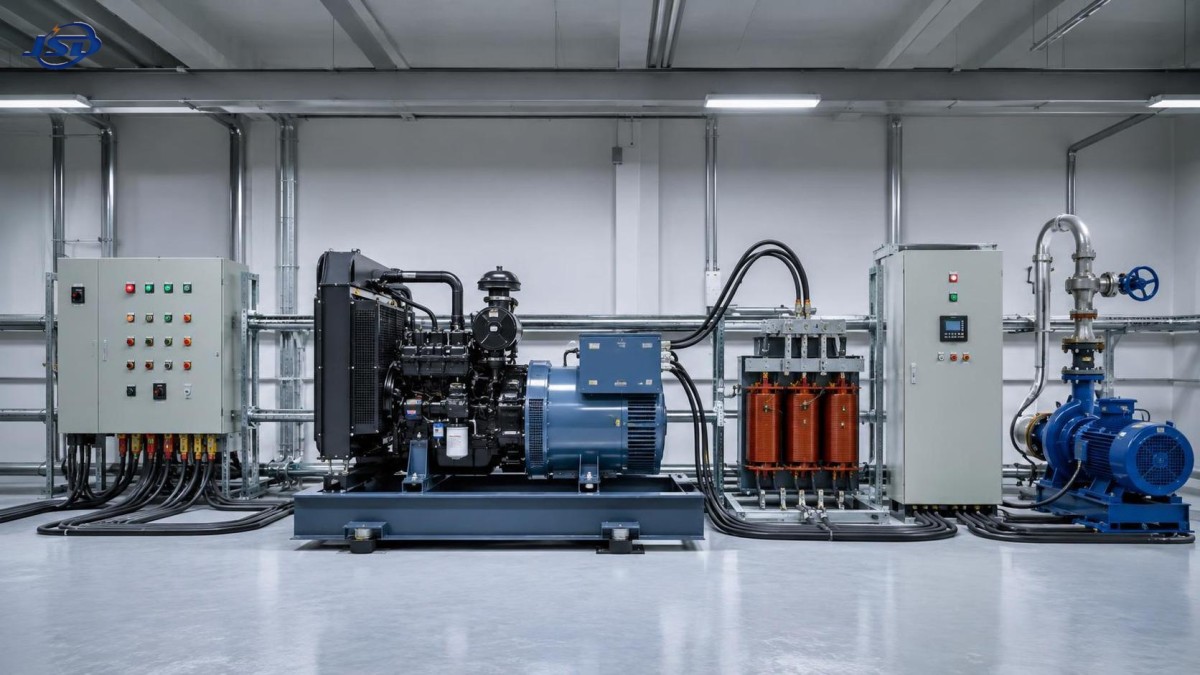

Um grupo gerador de estrutura aberta de 22 kVA consegue suportar cargas de partida de motores?

Um grupo gerador de estrutura aberta de 22 kVA pode suportar algumas cargas de partida de motores, mas não deve ser selecionado comparando-se apenas os kVA do gerador com os kW nominais indicados na placa do motor. As cargas acionadas por motor criam um evento elétrico breve, porém exigente, na partida: a corrente aumenta acentuadamente, o alternador recebe uma carga de baixo fator de potência e o regulador do motor deve reagir antes que a frequência e a tensão se desviem além dos limites aceitáveis.

Para uma avaliação técnica, a resposta prática é, portanto, condicional. Um gerador de 22 kVA pode partir diretamente um pequeno motor trifásico se o sistema tiver capacidade suficiente de excitação do alternador, carga de base limitada e um método adequado de partida do motor. É muito menos provável que consiga partir um motor maior usando partida direta na linha, especialmente quando os limites de queda de tensão são rigorosos ou outras cargas precisam permanecer energizadas.

Em muitas aplicações industriais, de infraestrutura e de distribuição de energia, a preocupação real não é se o motor eventualmente girará. É se o gerador consegue parti-lo sem desarmar dispositivos de proteção, parar o motor, interromper um circuito de controle ou fazer os equipamentos conectados reiniciarem. Essa distinção deve orientar todo o processo de seleção.

Comece pela capacidade contínua real, não pela potência nominal destacada

Um gerador de 22 kVA é normalmente classificado com fator de potência de 0.8. Nessa condição, sua capacidade aproximada de potência ativa é:

22 kVA × 0.8 = 17.6 kW

Isso não significa que 17.6 kW estejam sempre disponíveis para um motor. O valor utilizável depende de o grupo gerador ser classificado para operação prime ou standby, da temperatura ambiente, altitude, condições do combustível, auxiliares do painel e do perfil de carga permitido pelo fabricante. Unidades de estrutura aberta também operam com menor proteção acústica e ambiental, portanto as condições de instalação podem ter um efeito mais visível no desempenho de longo prazo.

Como abordagem conservadora de operação, a carga contínua costuma ser mantida abaixo da potência nominal máxima para preservar a margem de resposta. Se um grupo gerador de estrutura aberta de 22 kVA já estiver alimentando iluminação, bombas, carregadores de bateria, controles de soldagem ou um pequeno transformador de distribuição, sua margem disponível para partida pode desaparecer rapidamente.

A partida de motores é uma questão de kVA antes de se tornar uma questão de kW. Durante a aceleração, o motor pode consumir alta corrente enquanto produz relativamente pouca potência mecânica útil. O gerador deve fornecer essa corrente temporária sem permitir que a tensão nos terminais entre em colapso.

Por que a partida de motores impõe esforço incomum a um gerador

Um motor de indução parado comporta-se de forma muito diferente de um motor funcionando em velocidade plena. Com partida direta na linha (DOL), a corrente de rotor bloqueado normalmente é de cerca de cinco a sete vezes a corrente de plena carga, embora o valor real deva ser obtido na ficha técnica do motor ou no código da placa de identificação.

Por exemplo, um motor trifásico de 11 kW, 400 V pode ter uma corrente de plena carga próxima de 21 A. Se sua corrente de partida for seis vezes a corrente de plena carga, a demanda inicial pode se aproximar de 126 A. Os kVA de partida correspondentes são aproximadamente:

kVA de partida = √3 × Tensão × Corrente de partida ÷ 1000

A 400 V e 126 A, isso corresponde a aproximadamente 87 kVA. O evento pode durar apenas alguns segundos, mas está muito acima da classificação nominal de 22 kVA. Um alternador robusto e um motor com carga leve podem tolerar parte dessa demanda por um período muito curto; contudo, nunca se deve presumir que um conjunto de 22 kVA possa partir esse motor por DOL de forma confiável.

Mesmo um motor de 5.5 kW pode ser desafiador em condições de DOL. Sua demanda normal em funcionamento pode parecer modesta, mas seus kVA de partida ainda podem exceder 40 kVA, dependendo da eficiência, do fator de potência e da corrente de rotor bloqueado. É por isso que um motor aparentemente “pequeno” pode criar um problema desproporcional no dimensionamento do gerador.

A pergunta a fazer: qual queda de tensão é aceitável?

A capacidade de partida do motor não é simplesmente um valor de aprovação ou reprovação. Ela depende da queda de tensão que a aplicação pode tolerar. Uma instalação com apenas uma bomba pode aceitar uma queda temporária perceptível se a bomba atingir a velocidade prontamente. Um sistema que alimenta PLCs, instrumentação, inversores de velocidade variável, contatores, equipamentos de comunicação ou circuitos auxiliares sensíveis pode não aceitá-la.

Quando a tensão do gerador cai durante uma partida, o torque do motor diminui aproximadamente com o quadrado da tensão. Uma redução de tensão de 20% não produz uma redução de torque de 20%; ela pode reduzir o torque disponível de forma muito mais severa. Se o equipamento acionado tiver alto torque de partida, como uma esteira carregada, compressor, britador, bomba de deslocamento positivo ou ventilador com condição de partida difícil, o motor poderá permanecer em seu estado de alta corrente por tempo excessivo. Isso transforma um transiente curto em um evento de sobrecarga do gerador.

A resposta de frequência também é importante. O motor deve fornecer torque mecânico adicional à medida que a carga elétrica aumenta. Se a frequência cair acentuadamente, os controles podem funcionar incorretamente, o motor pode acelerar mais lentamente e o grupo gerador pode entrar em um ciclo de recuperação instável. O alternador, o regulador automático de tensão (AVR), o sistema de excitação, o regulador do motor, a inércia do volante e as características da carga contribuem para o resultado.

Avalie o motor e o equipamento acionado como um conjunto

As avaliações técnicas às vezes se concentram apenas nos kW do motor. Isso é incompleto. Dois motores com a mesma potência nominal podem apresentar demandas de partida muito diferentes porque a carga mecânica é diferente.

• Bombas centrífugas e ventiladores: Geralmente têm menor demanda de torque durante a partida quando as condições de descarga e as características do ventilador são favoráveis. Costumam ser melhores candidatos para partida com tensão reduzida.
• Esteiras transportadoras: Podem partir carregadas, especialmente após uma parada não planejada. O torque de partida pode ser significativamente maior que o torque normal de funcionamento.
• Compressores de ar: Exigem análise cuidadosa dos arranjos de alívio, da pressão do reservatório e da lógica de reinicialização. Um compressor reiniciando sob pressão pode ser uma carga difícil.
• Compressores de refrigeração: O desempenho de partida pode ser afetado pela equalização de pressão, pelo tempo de reinicialização e pelo projeto do motor.
• Bombas submersíveis: Cabos longos introduzem queda de tensão, enquanto a bomba pode precisar de torque significativo para superar as condições estáticas.
• Máquinas de alta inércia: Misturadores, ventiladores grandes, britadores e determinadas máquinas de processo podem consumir corrente elevada por mais tempo porque seu tempo de aceleração é prolongado.

Para cada carga, obtenha a tensão nominal do motor, a corrente de plena carga, a corrente de rotor bloqueado ou a letra de código, o método de partida, o tempo de aceleração esperado e a condição em que ele partirá. Uma bomba que parte contra uma válvula fechada e uma bomba que parte em uma linha de processo já estabelecida não devem ser automaticamente tratadas como o mesmo caso.

O que um gerador de estrutura aberta de 22 kVA normalmente pode suportar

Não existe um limite universal de tamanho de motor porque os projetos de geradores e as condições de aplicação variam. Ainda assim, um grupo gerador de estrutura aberta de 22 kVA geralmente opera com mais conforto com motores pequenos, particularmente quando não há carga significativa já conectada e o motor dispõe de um método de partida adequado.

Para partida direta na linha, motores pequenos na faixa aproximada de 2.2 kW a 4 kW geralmente são mais gerenciáveis do que unidades maiores, desde que os percursos dos cabos sejam razoáveis e a carga acionada não seja excepcionalmente difícil de partir. Motores de cerca de 5.5 kW podem ser possíveis em configurações selecionadas, mas isso deve ser verificado com as curvas de partida de motores do fabricante do grupo gerador, em vez de ser presumido. Um motor de 7.5 kW ou 11 kW normalmente exige uma estratégia de partida com corrente reduzida, um gerador maior ou ambos.

Essas faixas não são regras de projeto. Um alternador premium com forte resposta de excitação pode apresentar desempenho melhor que uma unidade básica com a mesma classificação em kVA, enquanto temperatura ambiente elevada, altitude, alimentação de combustível deficiente, cabos alimentadores longos ou cargas auxiliares simultâneas podem reduzir a capacidade prática. Utilize sempre os dados específicos de desempenho transitório do gerador.

O método de partida pode mudar a decisão

Quando o tamanho do gerador é limitado, o método de partida costuma ser mais valioso do que simplesmente adicionar alguns kVA de capacidade nominal.

Partida direta na linha

A DOL é simples, econômica e adequada quando o motor é pequeno em relação ao grupo gerador. Sua desvantagem é a maior corrente de partida. Ela pode ser aceitável para uma pequena bomba ou ventilador com carga leve, mas normalmente é a opção menos tolerante para uma unidade de 22 kVA.

Partida estrela-triângulo

A partida estrela-triângulo reduz a corrente de linha durante a fase inicial, embora também reduza o torque de partida. Ela funciona melhor quando o motor e o equipamento acionado podem acelerar com torque reduzido. A transição entre estrela e triângulo deve ser considerada cuidadosamente porque pode causar um transiente secundário.

Partida suave

Uma partida suave controla a elevação gradual da tensão e pode reduzir substancialmente a corrente de partida. É útil para bombas, ventiladores e esteiras transportadoras em que o torque pode ser gerenciado durante a aceleração. No entanto, as configurações são importantes. Partir com tensão insuficiente pode prolongar a aceleração, mantendo a corrente elevada por mais tempo e gerando mais calor tanto no motor quanto no gerador. Uma partida suave deve ser comissionada com base no comportamento real da carga, e não deixada nas configurações genéricas de fábrica.

Inversor de frequência

Um VFD pode proporcionar a aceleração mais suave do motor e uma corrente de partida muito menor, muitas vezes tornando-se uma solução eficaz quando a capacidade do gerador é limitada. Ele também introduz harmônicos e pode exigir atenção à reatância do gerador, à estabilidade do AVR, aos comprimentos dos cabos, às práticas de EMC e à filtragem de entrada. O gerador deve ser avaliado quanto à compatibilidade com cargas não lineares, não apenas quanto aos kW do motor.

Verifique todo o percurso elétrico

Um motor pode estar próximo ao gerador ou ser alimentado por meio de um painel de distribuição, chave de transferência, dispositivo de proteção e transformador. Cada parte desse percurso influencia a tensão nos terminais do motor. Cabos longos e condutores subdimensionados aumentam a queda de tensão justamente quando o motor precisa do torque máximo. Disjuntores com coordenação inadequada podem desarmar devido à corrente de partida antes que o gerador tenha a oportunidade de se recuperar.

Quando um transformador faz parte do sistema, sua impedância e corrente de energização magnetizante também devem ser incluídas na análise da sequência. Energizar um transformador imediatamente antes de partir um motor pode criar dois transientes sobrepostos. Um esquema de controle prático pode escalonar esses eventos: energizar o transformador, permitir que a tensão se estabilize e então iniciar a partida do motor após um atraso de tempo deliberado.

Esse princípio de sequenciamento é particularmente valioso em sistemas compactos de infraestrutura. Em vez de superdimensionar todas as fontes, os projetistas podem evitar sobreposições desnecessárias entre bombas, ventiladores, compressores e a energização do transformador.

Quando o suporte de armazenamento é mais adequado do que um gerador maior

Algumas instalações comerciais e industriais enfrentam ocasionalmente alta demanda de partida, mas não precisam continuamente de um gerador maior. Nesses casos, um sistema de armazenamento de energia pode ser avaliado como parte de uma arquitetura de energia híbrida. Ele pode suportar demanda de pico, melhorar o comportamento de carga do gerador, proporcionar continuidade de backup ou coordenar-se com a geração fotovoltaica e os controles de microrrede.

Para aplicações maiores em nível de instalação, oSistema de Armazenamento de Energia em Contêiner com Resfriamento a Ar de 500kW/1MWh combina baterias LiFePO4, PCS, BMS, funções EMS opcionais e instalação em contêiner voltada para áreas externas no formato de 20 pés. Sua escala está muito além de um grupo gerador de 22 kVA, mas o princípio de seleção é relevante: cargas transitórias difíceis geralmente são mais bem tratadas por meio de controle coordenado das fontes, em vez de esperar que um pequeno gerador resolva todos os eventos de pico.

Para uma pequena instalação independente, um grupo gerador maior ainda pode ser a resposta mais simples. Para uma instalação com picos recorrentes, integração de energias renováveis ou requisitos de resiliência, um estudo híbrido pode revelar uma solução de ciclo de vida mais equilibrada.

Um teste prático de aceitação antes da seleção final

Antes de aprovar um grupo gerador de estrutura aberta de 22 kVA para serviço com motor, solicite mais do que uma ficha de classificação padrão. Peça a reatância subtransitória do alternador, as características de AVR e excitação, a resposta do motor a degraus de carga, o perfil de sobrecarga permitido e a capacidade de partida de motores na tensão e frequência pretendidas. Confirme se a classificação publicada é prime, standby ou classificação de emergência por tempo limitado.

Em seguida, elabore uma breve matriz de operação. Liste a carga de base presente antes de o motor partir, o maior motor, seu método de partida, a duração de partida esperada, o comprimento do cabo, o envolvimento do transformador e as quedas máximas permitidas de tensão e frequência para os equipamentos conectados. Inclua a possibilidade de reinicialização automática após uma interrupção de energia, pois vários motores reiniciando simultaneamente podem ser mais severos do que a operação normal.

Um teste na instalação é valioso quando a margem é estreita. Registre a tensão nos terminais do gerador, a tensão nos terminais do motor, a corrente, a frequência e a duração da partida em condições mecânicas realistas. Se o grupo gerador se recuperar somente quando o equipamento estiver sem carga ou o tanque de combustível estiver cheio e as condições ambientais forem amenas, o projeto não terá margem suficiente para um serviço confiável.

Conclusão da seleção

Umgrupo gerador de estrutura aberta de 22kVA pode suportar de forma confiável cargas de partida de motores quando o motor é de porte moderado, a corrente de partida é controlada, as cargas de base são baixas e o conjunto alternador-motor possui capacidade transitória comprovada. Ele não deve ser tratado como uma solução universal para partidas de motores diretas na linha simplesmente porque os kW de funcionamento do motor parecem estar abaixo de 17.6 kW.

A decisão mais segura baseia-se nos kVA de rotor bloqueado, no tempo de aceleração, na queda de tensão permitida, no método de partida, nas perdas de cabos e transformadores e no sequenciamento de cargas. Para pequenas bombas e ventiladores, a classe de 22 kVA pode ser uma escolha sensata e eficiente. Para máquinas de partida difícil ou alta inércia, adotar partida suave, controle por VFD, um gerador maior ou um sistema coordenado com suporte de armazenamento é geralmente a alternativa de engenharia mais confiável.
