Основы проектирования контейнеров для аккумуляторных батарей: охлаждение, противопожарная защита и компоновка доступа

Основы проектирования контейнеров для аккумуляторных батарей: охлаждение, противопожарная защита и планировка доступа

Контейнер для аккумуляторных батарей часто описывают как короб, заполненный ячейками, инверторами, кабелями и системами управления. На практике такое описание упускает главное. Корпус не является пассивным элементом. Он формирует тепловые характеристики, влияет на пути распространения огня, определяет, насколько быстро технический персонал сможет локализовать неисправности, а также влияет на то, будет ли плановое обслуживание простым или сложным. В проектах коммунальной энергетики, промышленности и инфраструктуры эти детали обычно имеют значение задолго до достижения системой ее номинальной мощности.

Именно поэтому охлаждение, противопожарную защиту и планировку доступа следует рассматривать как единую задачу проектирования, а не как три отдельных контрольных списка. Контейнер с отличным контролем температуры, но небезопасным доступом, может оказаться дорогим в обслуживании. Контейнер с эффективным оборудованием пожаротушения, но недостаточно продуманной циркуляцией воздуха, все равно может сталкиваться с повторяющимся локальным перегревом. А планировка, максимально увеличивающая плотность размещения оборудования, со временем может незаметно создать узкие места для обслуживания, особенно в проектах с короткими допустимыми окнами простоя.

Для компаний, работающих в сфере передачи и распределения электроэнергии, а также в проектах с использованием новых источников энергии, такой системный подход хорошо знаком. Например, Jinshida Electric Power Technology Co., Ltd. работает в условиях, где надежность электроснабжения зависит не только от основного электрического оборудования, но и от поведения этого оборудования в реальных эксплуатационных условиях. В системах накопления энергии контейнер для аккумуляторных батарей становится частью этой формулы надежности.

Охлаждение — это не только поддержание низкой температуры

При первичной оценке контейнера для аккумуляторных батарей часто задают простой вопрос: воздушное или жидкостное охлаждение? Это кажется ключевым решением, однако более правильный вопрос заключается в том, насколько равномерно контейнер управляет температурой. Ячейки стареют не только из-за перегрева; при длительной работе разных стоек или модулей при разных температурах их износ также становится неравномерным. Такой тепловой дисбаланс может проявляться в снижении доступной емкости, более консервативных эксплуатационных ограничениях или повторяющихся аварийных сигналах, которые кажутся случайными, пока не будет проанализировано распределение температуры внутри корпуса.

Воздушное охлаждение хорошо работает в ряде применений, особенно при умеренной плотности мощности и неэкстремальных окружающих условиях. Однако воздушные системы в значительной степени зависят от конструкции воздуховодов, расстояния между стойками, путей возврата воздуха, состояния фильтров и простого факта, что воздушный поток движется по пути наименьшего сопротивления. Если один проход охлаждается легче другого, контейнер может выглядеть соответствующим требованиям на бумаге, но при этом в нем все равно могут образовываться локальные зоны перегрева.

Жидкостное охлаждение обеспечивает более точный контроль температуры и все чаще выбирается для систем с более высокой плотностью мощности. Компромисс очевиден для любого специалиста, много лет работающего с электрическим оборудованием: как только в конструкцию вводится жидкость, герметичность, прокладка шлангов, риск образования конденсата, изоляция участков при обслуживании и обнаружение утечек становятся частью обсуждения безопасности. Жидкостное охлаждение не является автоматически лучшим решением для каждого проекта. Обычно оно предпочтительнее, когда рабочий цикл, плотность энергии и профиль окружающей среды оправдывают дополнительную сложность.

Практическая проверка должна охватывать не только номинальную охлаждающую способность. Необходимо выяснить, где во время пиковых зарядки и разрядки, вероятнее всего, будут находиться наиболее горячие компоненты, как измеряется температура на уровне стойки, что произойдет при отказе одного охлаждающего блока и можно ли выполнять обслуживание без воздействия теплового дрейфа на весь контейнер. Это не второстепенные детали. Они определяют, останется ли тепловое событие управляемым или перерастет в проблему надежности.

Именно поэтому контейнерные системы хранения энергии, предназначенные для эксплуатации в сложных сетевых и промышленных условиях, часто переходят к интегрированному управлению температурой. Такая система, как Контейнерная система накопления энергии с жидкостным охлаждением мощностью 1MW/2MWh, отражает это направление не потому, что жидкостное охлаждение является модным решением, а потому, что некоторые эксплуатационные профили требуют более стабильного отвода тепла по всему объему корпуса.

Противопожарная защита начинается до выбора оборудования пожаротушения

Противопожарную защиту контейнера для аккумуляторных батарей часто сводят к обсуждению извещателей, аэрозольных установок, газового пожаротушения или систем на водной основе. Это лишь часть общей картины. Надежная стратегия пожарной защиты начинается с предотвращения и поведения отсеков: насколько рано обнаруживаются неисправности, как удаляются газы, образующиеся при тепловом разгоне, как ограничивается распространение между модулями и как корпус реагирует на повышение давления.

Иными словами, первым уровнем противопожарной защиты является дисциплина проектирования. Прокладка кабелей должна исключать предотвратимое накопление тепла. Аккумуляторные стойки нельзя размещать настолько плотно, чтобы проверка стала невозможной. Чувствительное оборудование управления не следует устанавливать там, где дым, коррозионные газы или тепло от инцидента в одной стойке могут вывести из строя всю цепочку защиты. Даже направление открывания двери и путь аварийной эвакуации требуют внимания, поскольку обслуживающему персоналу может потребоваться быстро покинуть помещение в условиях плохой видимости.

Система обнаружения также требует более детального подхода, чем обычно предполагается. Дымовые извещатели, тепловые извещатели и системы контроля выделения газов реагируют на разные стадии события. Подходящая комбинация зависит от химического состава ячеек, расположения стоек, стратегии вентиляции и требуемой проектом концепции защиты. Этот аспект обычно необходимо проверять с учетом применимых местных норм, требований страховщика и архитектуры безопасности системного интегратора. Универсального шаблона, подходящего для каждой площадки, не существует.

К самому пожаротушению также следует относиться без завышенных ожиданий. При авариях с аккумуляторными батареями система пожаротушения может контролировать вторичное возгорание, уменьшать распространение огня или выигрывать время для реагирования аварийных служб. Однако она не обязательно «решает» проблему внутреннего события в ячейке так, как это представляют неспециалисты. Поэтому пути сброса давления, разделение на отсеки, логика аварийного отключения и процедуры доступа после события следует рассматривать совместно. Контейнер, способный быстро обнаружить и изолировать неисправность, обычно находится в более выгодном положении, чем контейнер, главным образом полагающийся на впечатляющие характеристики системы пожаротушения.

Планировка доступа — место встречи теории проектирования с повседневной работой

Планировка доступа кажется обыденным вопросом, поэтому ее часто недооценивают. Однако многие проблемы, которых можно избежать на объекте, начинаются именно здесь. Если технический персонал не может удобно добраться до автоматических выключателей, клапанов, коммуникационных панелей, датчиков и точек подключения стоек, время обслуживания увеличивается, а вслед за ним возрастает вероятность человеческой ошибки. Когда исходная планировка неудобна, люди начинают импровизировать. В условиях эксплуатации энергетического оборудования импровизация редко свидетельствует о хорошем проектировании.

Грамотно спроектированный контейнер для аккумуляторных батарей должен обеспечивать безопасное перемещение, четкую видимость индикаторов и разумное разделение зон высокого напряжения и обычных точек обслуживания. Устройства аварийной остановки, панели состояния пожарной системы и интерфейсы, связанные с BMS, должны быть легко распознаваемыми без необходимости глубоко заходить в потенциально опасную зону. Если проект предусматривает частые проверки, то расположение дверей, ширина проходов, освещение и высота кабельных лотков имеют большее значение, чем можно предположить по рекламным изображениям.

Существует также переход от транспортировки к эксплуатации, который иногда упускают планировщики. Контейнер может быть эффективным с точки зрения габаритов при перевозке, но неудобным после установки рядом с трансформаторами, распределительными устройствами, ограждениями или дорогами для пожарного доступа. Внешние зазоры вокруг установки влияют на обслуживание не меньше, чем внутренняя планировка. Если после монтажа одну из сторон невозможно полностью открыть, некоторые работы по замене могут оказаться значительно сложнее, чем предполагалось.

Несколько вопросов по планировке, которые стоит задать на раннем этапе

• Можно ли изолировать и обслуживать ключевые компоненты без отключения всего контейнера?
• Доступны ли охлаждающие блоки, насосы, фильтры или коллекторы без пересечения зон повышенного электрического риска?
• Достаточно ли внутреннего и внешнего пространства для безопасной замены модулей или вспомогательного оборудования?
• Смогут ли операторы быстро прочитать аварийные сигналы, маркировку и индикаторы состояния при слабом освещении или в аварийных условиях?
• Остается ли на установленной площадке достаточно места для открывания дверей, путей подъема и доступа аварийных служб?

Эти вопросы просты, но они позволяют понять, создавалась ли конструкция для реальной эксплуатации или только для сборки на заводе.

Подключение к трансформатору меняет подход к проектированию

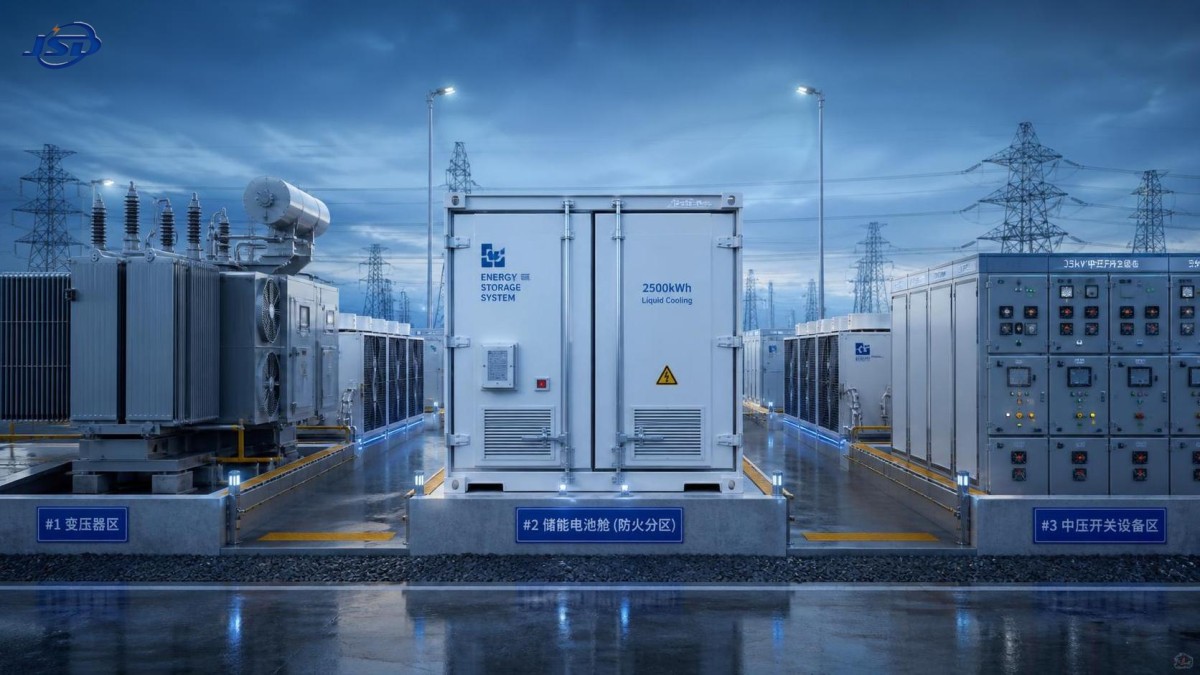

В трансформаторной отрасли контейнеры для аккумуляторных батарей редко являются самостоятельными объектами. Они входят в более широкую энергетическую архитектуру, которая может включать повышающие трансформаторы, распределительные устройства среднего напряжения, панели защиты и системы управления на уровне площадки. Такое соседство создает дополнительные проектные требования. Источники тепла от расположенного рядом оборудования, электромагнитная среда, расстояния прокладки кабелей, конструкция заземления и координация обслуживания — все это влияет на конфигурацию контейнера.

Например, если контейнер расположен слишком близко к выбросу горячего воздуха от системы охлаждения трансформатора или в зоне с недостаточной циркуляцией воздуха, его внутренняя система управления температурой может работать с большей нагрузкой, чем ожидалось. Если планировка требует прокладки длинных кабелей постоянного или переменного тока с неудобными изгибами, качество монтажа может снизиться. Если бригадам, обслуживающим трансформаторы и системы хранения энергии, требуется один и тот же коридор доступа, во время отключений вероятны конфликты при планировании работ.

Именно здесь компании с опытом работы в сфере оборудования для передачи и распределения электроэнергии получают практическое преимущество. Они, как правило, рассматривают контейнер не как готовое изделие, которое просто устанавливается на площадке, а как часть согласованной электротехнической установки. Такой подход обычно приводит к более грамотным решениям в отношении интерфейсов, зазоров и долгосрочной пригодности к обслуживанию.

Распространенные ошибки проектирования, которые не видны на коммерческом чертеже

Одна из распространенных ошибок — чрезмерный приоритет удельной мощности по паспортным данным. Плотно заполненный контейнер для аккумуляторных батарей может выглядеть эффективным на этапе закупки, но если технический персонал имеет ограниченный доступ к фильтрам, датчикам или коллекторам, плановое обслуживание становится более медленным и требует большего вмешательства. Другая ошибка — предположение, что любые окружающие условия можно компенсировать выбором более мощного блока HVAC. На практике солнечная нагрузка, пыль, влажность, высота над уровнем моря и частота открывания дверей могут влиять на тепловые характеристики способами, которые не отражаются в одном базовом показателе мощности.

Третья ошибка — рассмотрение противопожарной защиты как дополнительного комплектного решения. К моменту обсуждения оборудования пожаротушения геометрия корпуса, расстояние между стойками и размещение оборудования уже могут ограничить реально достижимый результат. В итоге получается система, которая выглядит соответствующей требованиям, но сложна для проверки и еще сложнее для восстановления после происшествия.

Также важно внимательно относиться к стандартной терминологии. В проектах часто упоминаются международные или местные нормы безопасности, однако конкретные последствия для проектирования все равно необходимо подтверждать с учетом особенностей площадки, требований уполномоченных органов и документации интегратора. Такую проверку следует проводить на раннем этапе, а не после окончательного утверждения планировки контейнера.

Как выглядит грамотная проверка на раннем этапе

Перед выбором или утверждением контейнера для аккумуляторных батарей полезно совместно рассмотреть пять факторов: предполагаемый рабочий цикл, местный климат, концепцию противопожарной защиты, модель обслуживания и интерфейсы площадки. Если один из них не учтен, проектные решения могут оказаться искаженными. Контейнер, предназначенный для частых циклов в жарких промышленных условиях, нельзя оценивать по тем же принципам, что и контейнер для менее интенсивного резервного электроснабжения. Аналогично, площадка с ограниченным доступом технического персонала требует иного подхода к планировке, чем крупный энергетический объект с выделенным пространством для обслуживания.

В некоторых проектах более эффективный подход к управлению температурой оправдан тем, что со временем он снижает эксплуатационную неопределенность. В других случаях более простая архитектура может оказаться лучшим выбором, если условия обслуживания контролируются, а эксплуатационный профиль менее требователен. Цель заключается не в выборе самого передового набора функций, а в соответствии конструкции контейнера реальным условиям эксплуатации электрического оборудования и обслуживания.

Тот же практический подход применяется при рассмотрении интегрированных решений, таких как Контейнерная система накопления энергии с жидкостным охлаждением мощностью 1MW/2MWh. Ценность определяется не только названием, а тем, соответствуют ли логика охлаждения, стратегия защиты и планировка обслуживания фактическим условиям эксплуатации проекта.

Хорошо спроектированный контейнер для аккумуляторных батарей не привлекает к себе внимания каждый день. Обычно это лучший признак. Он поддерживает стабильную температуру, ограничивает развитие неисправностей и позволяет безопасно выполнять проверку или ремонт, когда это необходимо. Если эти основы правильно проработаны на этапе проектирования, контейнер с гораздо большей вероятностью будет поддерживать надежную интеграцию системы хранения энергии, а не станет ее слабым звеном.
